Взрывозащищенные светильники: виды, назначение, функции, маркировка

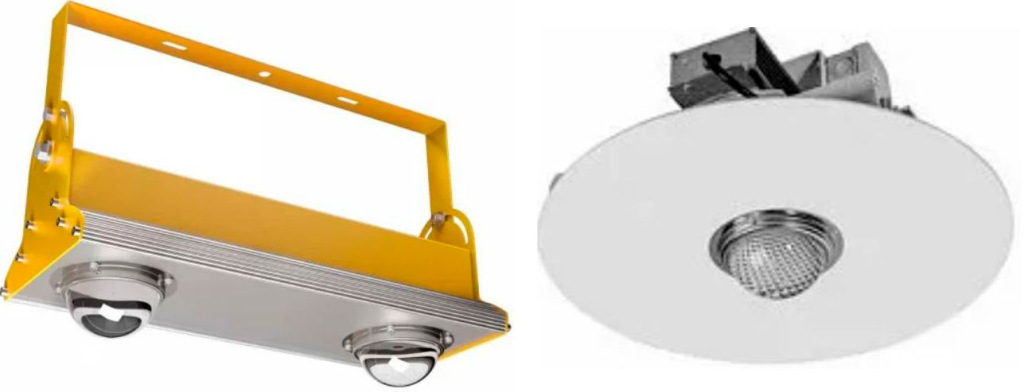

Что такое взрывозащищенные светильники?

Взрывозащищенные светильники – это специализированное светотехническое оборудование, предназначенное для использования на объектах с повышенной опасностью взрыва или воспламенения. Например, опасность представляют горючие газы в шахтах и на рудниках. Легко воспламеняются пары нефтепродуктов на добывающих и перерабатывающих предприятиях, а также автозаправочных станциях. Не менее опасны химические заводы, склады хранения вредных веществ, нефтебазы и газохранилища.

Взрывозащищенные светильники позволяют безопасно эксплуатировать системы освещения во взрывоопасных зонах, классифицируемых ТР ТС 012/2011 и ПУЭ (глава 7.3):

• Газовые среды – классы 0, 1, 2; В-I, B-Iа, B-Iб, B-Iг.
• Пылевые среды – классы 20, 21, 22; В-II, B-IIа.

Осветительные приборы отличаются специальной конструкцией, способной выдерживать воздействие вибраций, воздушных волн, механических ударов, избыточного давления, высоких температур.

Технология изготовления позволяет избежать чрезмерного нагрева источника света и исключить искрообразование. Таким образом предотвращается возможное воспламенение или взрыв.

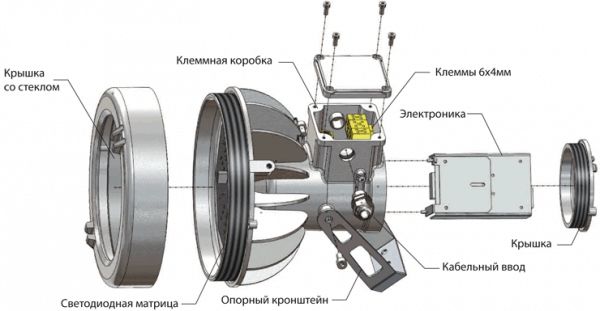

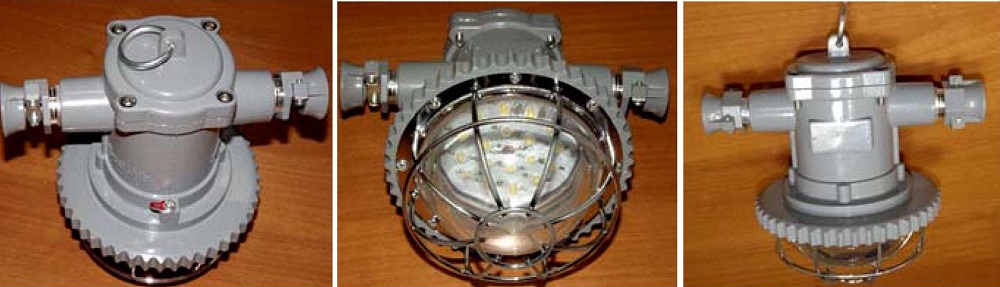

Из чего сделаны взрывозащищенные светильники?

Взрывозащищенный светильник состоит из:

• Корпус – обычно изготавливается из экструдированного или литого алюминия. Ребристая поверхность обеспечивает эффективный теплоотвод.
• Клеммная коробка с герметичными кабельными вводами.
• Светорассеивающий колпак (крышка) – из термоустойчивого боросиликатного стекла, специального пластика или поликарбоната.
• Защитная решетка (только у отдельных производителей и моделей).
• Вторичная оптическая система – отражатель, фокусирующая линза, рассеиватель (варианты отличаются для разных видов осветительных устройств).
• Светоизлучающий элемент – лампа или светодиоды.





Виды светильников и маркировка

Принято классифицировать взрывозащищенные светильники по нескольким основным критериям.

1. Уровень взрывозащиты

• 0 – наивысшая степень защиты;
• 1 – средняя взрывозащищенность во всех режимах;
• 2 – стандартная защищенность при нормальной работе осветительной системы.

2. Тип защиты

• d – взрывонепроницаемая оболочка;
• e – улучшенная защита от повышенных температур, возникновения дугового разряда, искр;
• i – искробезопасная электроцепь;
• m – герметизация компаундом;
• nC – неискрящие контакты;
• o – конструкция с масляной оболочкой;
• s – спецзащита от взрыва.

3. Температурный класс (T)

Обозначается сочетанием буквы и цифр. Большие цифры соответствуют меньшей допустимой температуре нагрева светильника.

Температурный класс	Макс.температура поверхности, °С
Т1	от 450°
Т2	300-450°
Т3	200-300°
Т4	135-200°
Т5	100-135°
Т6	85-100°

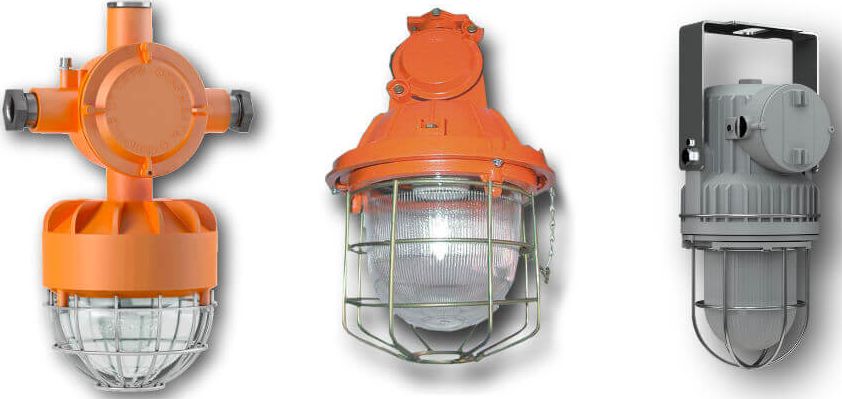

4. Источник света

• лампы: люминесцентные энергосберегающие, накаливания, светодиодные;





• светодиоды: сборки SMD диодов, COB матрицы.



5. Тип формируемого свечения

• рассеянное – традиционные светильники;
• направленное высокой плотности – прожекторы.





Деление на группы и подгруппы:

• I – осветительные устройства можно эксплуатировать в атмосфере с повышенным содержанием газа и горючей пыли.
• II – светильники приспособлены для работы в среде с вероятным образованием взрывоопасной смеси.
• A, B, C – подгруппы, предназначенные для разных категорий опасных веществ. Например, присутствия в воздухе большого количества азота, серы, галогенов, коксового газа, метана.

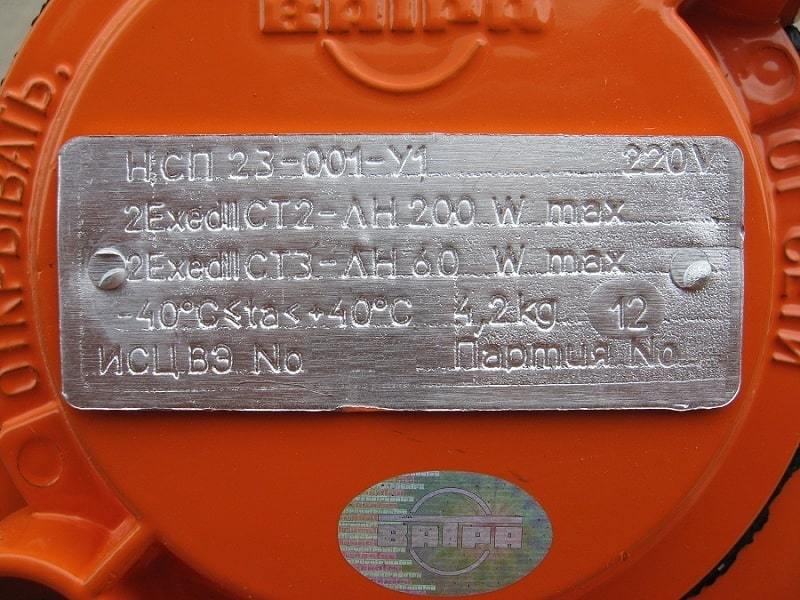

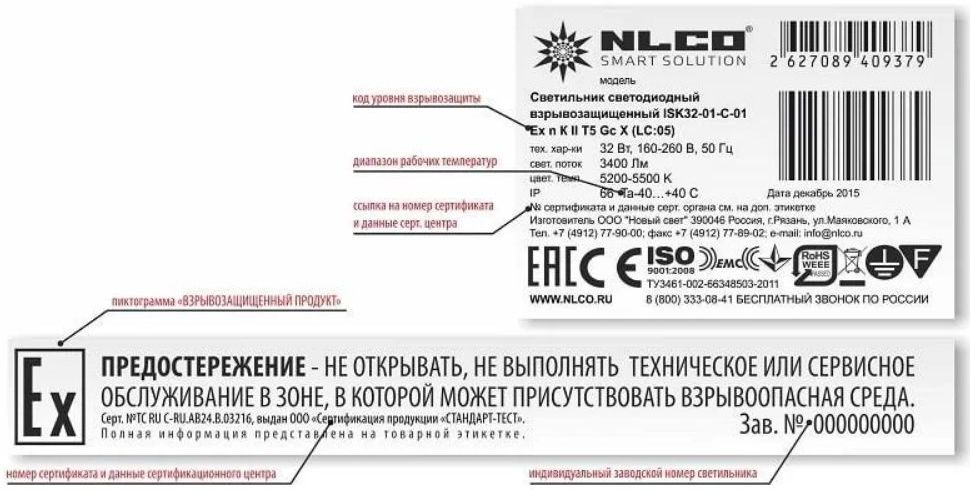

Как маркируются светильники?

Взрывозащищенные осветительные приборы маркируются согласно ГОСТ Р51330 и “Технического регламента безопасности оборудования для работы во взрывоопасной среде”. Наличие обозначения Ex свидетельствует о взрывозащищенном исполнении светотехнического устройства.









Рассмотрим на конкретном примере.





Расшифруем типовую маркировку Ex nR II T6 X DIP A21 TA 80°C :

• Ex – взрывозащищенная модель.
• nR – защищенность от проникновения газа.
• II – второй класс взрывозащиты.
• T6 – шестой температурный класс.
• X – комплектность технической документации.
• DIP A21 TA 80О C – уровень защиты от возгорания горючей пыли.

Выбор оборудования

Выбирая подходящие взрывозащищенные светильники следует руководствоваться рядом критериев:

• Назначение и особенности объекта.
• Климатическая зона.
• Условия работы.
• Вид опасных веществ.
• Требуемый уровень взрывозащиты.
• Нужный вариант защиты источника освещения.
• Температурный класс.
• Группа/подгруппа, которая соответствует условиям задачи.
• Влаго- и пылезащита оборудования (например, IP67).
• Нормы освещенности по СНиП.
• Величина светового потока (Люмены).
• Мощность энергопотребления (Ватты).
• Светоотдача (Лм/Вт).

Лучше всего обратиться за консультацией к специалистам LedRus. Они подберут оптимальное решение под Вашу индивидуальную задачу, а также рассчитают потребное количество осветительных приборов.
