Как переделать светильник с люминесцентными лампами на светодиодные?

Для чего заменяют люминесцентные лампы на светодиодные?

Наверное каждый человек, работающий в помещении с люминесцентными светильниками, может назвать их главные недостатки. Вот типовое мнение:

• Мерцание света, от которого устают глаза.
• Монотонное гудение, хотя и не громкое, но раздражающее слух.
• Включение с задержкой, сопровождаемой световыми вспышками.
• Частая замена ламп-трубок и стартеров, быстро выходящих из строя.
• Проблема утилизации неисправных ламп из-за содержания в них ртути.



Разумеется, с таким освещением очень некомфортно работать, неважно где – в офисе, заводском цеху или на складе. Вполне понятно желание людей перейти на более комфортные для зрения и безопасные для здоровья светодиодные источники света.

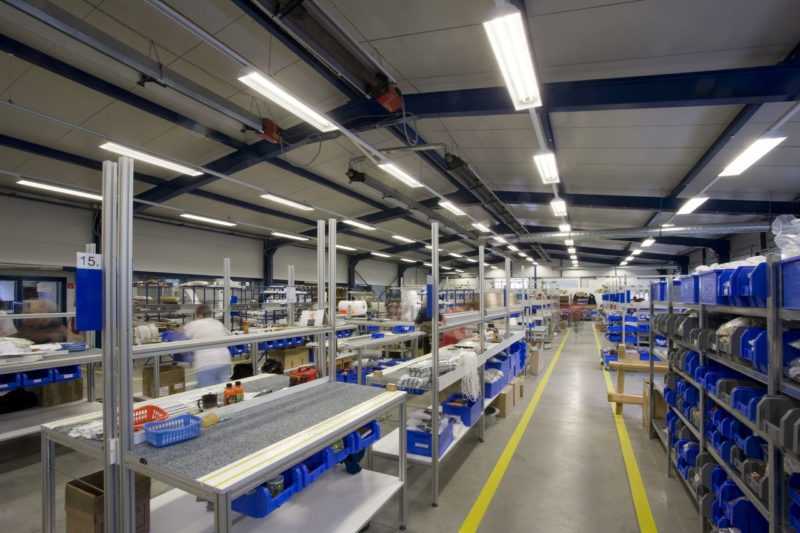

Совсем необязательно покупать готовые led светильники. Особенно, если необходимо заменить несколько десятков осветительных приборов в большом помещении. При желании сэкономить можно самостоятельно переделать светильники “Армстронг”, ЛСП и другие для использования светодиодных ламп Т8. Подробнее мы расскажем о переделке в следующем разделе статьи.

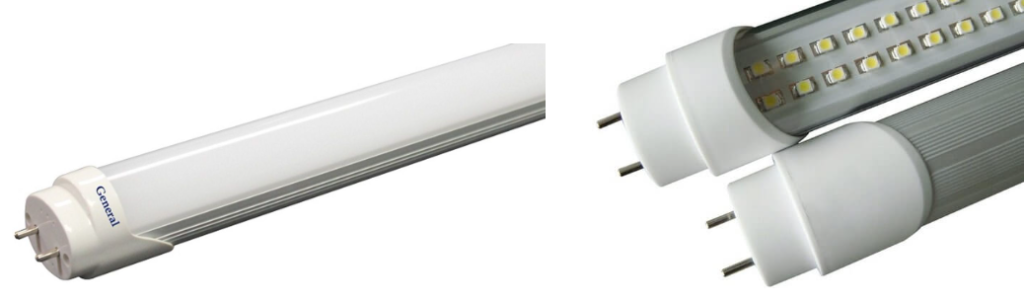

Важно, что трубчатые лед лампы T8 точно соответствуют типоразмерам люминесцентных ламп-трубок ЛБ-40/60/80. Также аналогичны двухсторонние штырьковые цоколи, которые легко вставляются в соответствующие гнезда на корпусе светильника.

Рассмотрим основные преимущества светодиодных ламп по сравнению с люминесцентными аналогами:

• Потребление электроэнергии при одинаковой яркости свечения меньше в 3 раза.
• Более высокая светоотдача – до 110 Люмен на 1 Ватт потребляемой мощности.
• Время беспроблемной работы до 100 000 часов.
• Коэффициент пульсаций менее 5%.
• Мгновенный выход на рабочий режим.
• Лучшая экологичность.
• Возможность выбора оттенка белого свечения (теплого, нейтрального, холодного).
• Отсутствие пускорегулирующей аппаратуры.
• Простота утилизации.

Вдобавок стоимость ламп на светодиодах постоянно снижается. Это объясняется развитием технологии производства и увеличением количества производимой продукции.

Переделка люминесцентного светильника: пошаговая инструкция

Вначале отметим, что светодиодные лампы-трубки комплектуются встроенным драйвером (блоком электропитания AC/DC). Поэтому их подключают к переменному напряжению сети 220 Вольт. Что значительно упрощает задачу.

Рассмотрим этапы переделки:

1. Обесточиваем осветительные приборы, отключив автомат в электрощите.
2. Проверяем индикатором отсутствие фазного напряжения на контактах светильника.
3. По желанию либо снимаем светильники для переделки, либо переделываем их на штатном месте без демонтажа.
4. Вносим изменения в электрическую схему светильника.

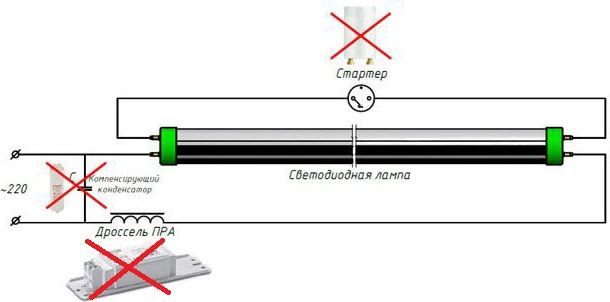

   4.1. Демонтируем пускорегулирующие устройства: дроссель, конденсатор и стартер.

   4.2. Убираем старую проводку.
   4.3. Устанавливаем новую клеммную колодку (при необходимости). Можно использовать старую, если она имеется и находится в рабочем состоянии. Либо воспользоваться зажимными клеммами Wago.

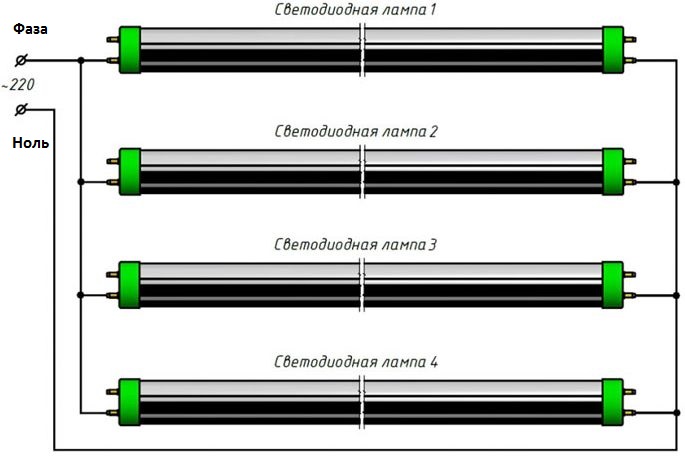

   4.4. Прокладываем провода от клеммной колодки к контактным гнездам. Фазные и нулевые проводники присоединяются к гнездам на противоположных сторонах корпуса.
   4.5. Все подключения выполняются параллельно. Только в таком варианте все лампы будут функционировать независимо.
   4.6. Подключаем к клеммнику фазу и ноль кабеля питания 220 Вольт.
   4.7. Делаем перемычки между контактами внутри каждого гнезда. Такое решение позволит вставлять лампу в любом нужном положении.

5. Вставляем светодиодные лампы. Следует учитывать, что они излучают свет в одном направлении, а не вкруговую на 360 градусов, как их люминесцентные аналоги. Поэтому сторона, закрытая светорассеивающим экраном, должна быть направлена строго вниз.

   Важно знать! Светодиодные лампы-трубки Т8 продаются в двух вариантах: с поворотным (оптимальный вариант для переделки) и неповоротным цоколем. Если цоколь поворотный, то просто поворачиваем лампу в нужное положение. Если неповоротный – то возможно потребуется доработка патронного гнезда, чтобы зафиксировать лампу под необходимым углом.

6. Включаем автомат и подаем электропитание на светильник.
7. Тестируем работоспособность источников света.
8. При отсутствии свечения проверяем контакты и при необходимости переделываем их более качественно.
