Виды светодиодных ламп и характеристики цоколей

Ассортимент светодиодных ламп необычайно многообразен и многие разновидности led-ламп неизвестны большинству людей. Поэтому у покупателей возникает много вопросов при необходимости подобрать светодиодные лампы для решения своих задач. Задаваемые вопросы касаются подбора моделей по форме, параметрам, опции управления. Большой интерес вызывает возможность замены люминесцентных и галогенных ламп на лед-аналоги с соответствующим цоколем.

В этой статье мы расскажем о разновидностях светодиодных ламп, которые можно найти в продаже, а также об основных типах цоколей, позволяющих установить лед-лампу в специализированный светильник или обычную люстру.

Классификация светодиодных ламп по конструкции и параметрам

Для удобства понимания темы классифицируем светодиодные лампы по характеристикам, наиболее часто упоминаемым нашими покупателями при обращении к менеджерам «Ледрус».

Форма

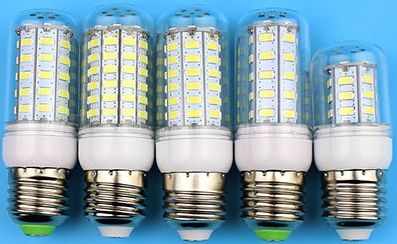

• кукуруза – напоминают кукурузный початок с множеством зерен, представляющих собой smd светоизлучающие диоды. Светодиоды располагаются по всей окружности, излучая свет во все стороны на 360 градусов. Угол рассеивания составляет 300°. Применение – светильники с горизонтальным расположением лампочек, точечное освещение при наличии затеняющего плафона;

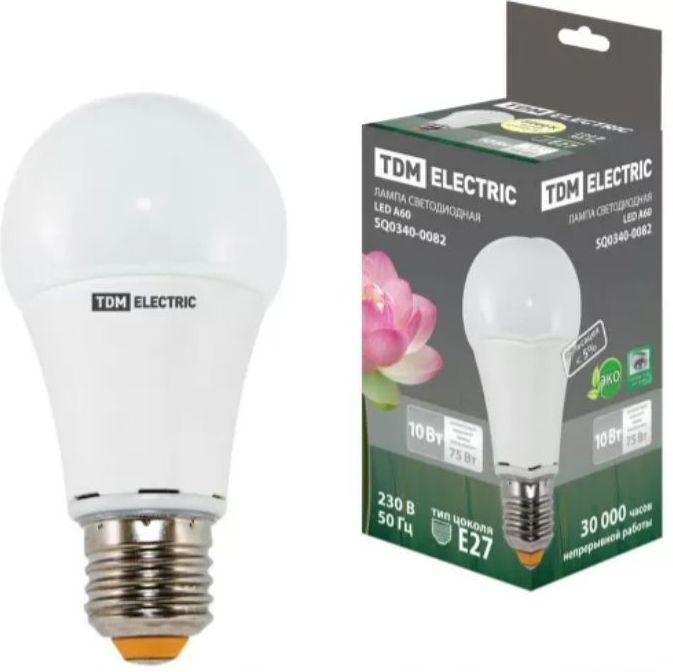

• груша – самая распространенная форма, схожая с обычными лампами накаливания. Используется в люстрах с верхней ориентацией патрона. При обратной (нижней) ориентации наблюдается затенение помещения;





• свеча – предназначены, в основном, для ночников, настольных ламп и торшеров. Отличаются небольшой мощностью, яркостью и углом рассеивания. Выпускаются модификации «свеча на ветру» и «витая свечка»;

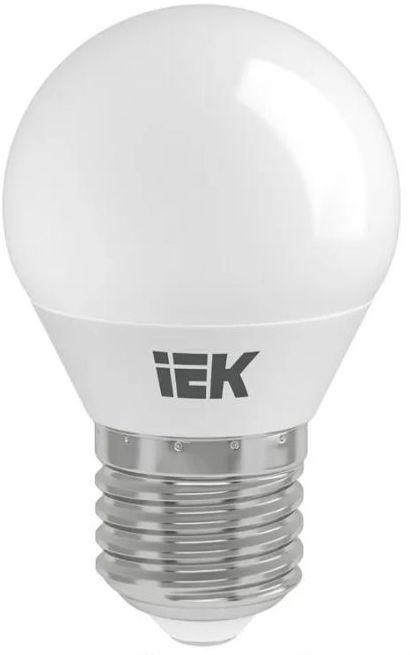

• шар – превосходят «груши» по светораспределению за счет большего угла рассеивания светового потока (150-360 градусов);





• гриб (рефлектор) – оснащены отражателем, создающим световое излучение высокой плотности. Находят применение в источниках направленного света;

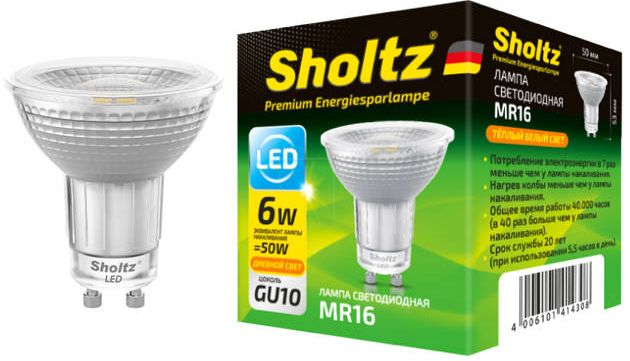

• спот – схожи с рефлекторами, отличаясь от них уплощенной торцевой частью. Используются только в точечных светильниках, встраиваемых в натяжной потолок;

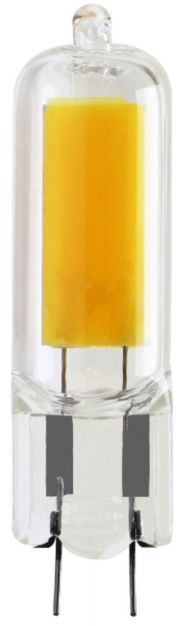

• капсула – миниатюрные led-лампы, предназначенные для замены галогенных ламп со штырьковым цоколем;

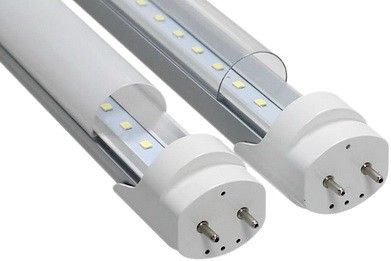

• линейные (трубки) – современная замена люминесцентных ламп Т8 длиной 60/90/120 см, изготавливаемая на основе светодиодов, помещенных в поликарбонатную трубку (прозрачную или матовую). Можно устанавливать в традиционные люминесцентные светильники с небольшой их доработкой (удаление стартера, дросселя, конденсатора).





Тип светодиодов

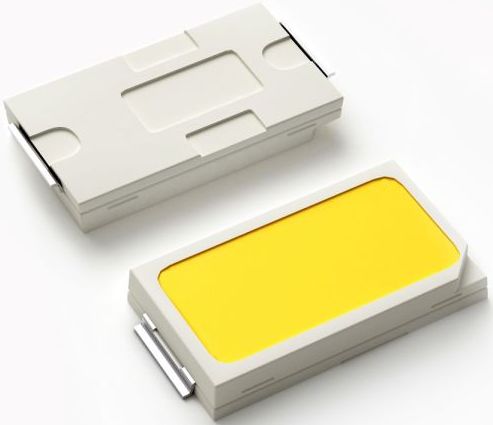

• SMD – светодиоды поверхностного монтажа, изготавливаемые в виде однокристального или трехкристального чипа, установленного на подложке. Излучаемый свет фокусируется специальной линзой. Отличаются по типоразмеру, потребляемой мощности, яркости.

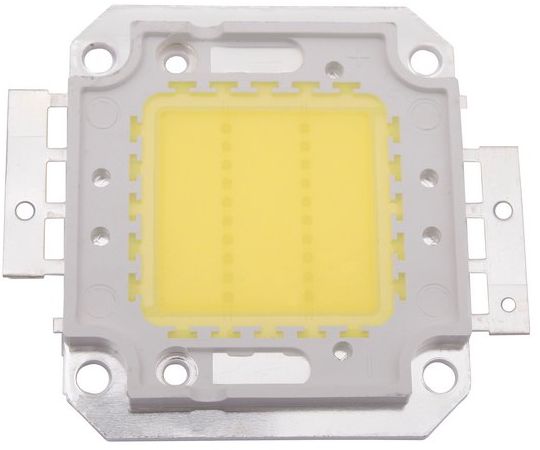

• COB-диоды – новое технологическое решение, заключающееся в монтаже любого числа светодиодов на одной плате и покрытии их однородным люминофорным слоем. Плата размещается на керамической или алюминиевой подложке. Преимуществом COB-диодов является сочетание низкой стоимости, повышенной герметичности, увеличенного срока службы, улучшенной равномерности светового потока, лучшего теплоотвода.

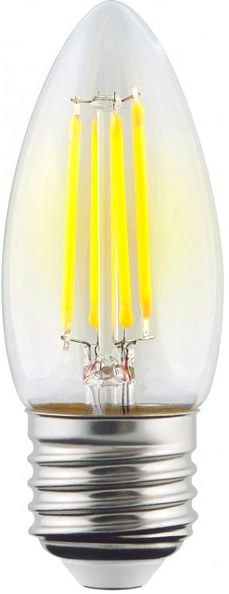

• филаментные нити – производятся по инновационной технологии из мелких бескорпусных кристаллов, последовательно соединяемых в нитевидную структуру. Филаментные нити устанавливаются на стеклянных подложках, равномерно распределяющих световой поток на 360°. Вариант нанесенного люминофорного покрытия определяет цветовую температуру излучаемого света. Достоинства – увеличение яркости свечения и энергоэффективности ламп.





Мощность и яркость



Светодиодные лампы превосходят все другие аналоги по экономичности. Они потребляют меньшую мощность при одинаковой яркости света с люминесцентными, галогенными и лампами накаливания. Наиболее востребованы модели в мощностном диапазоне 3-25 Ватт. Для удобства пользователей на упаковке указывается соответствие мощностей led-лампы и накаливания. Эти данные сведены в таблице:

Мощность LED лампы, Вт	Мощность люминесц.лампы, Вт	Мощность лампы накаливания, Вт
1	5	10
3	15	25
5	25	40
6	30	50
7	35	60
8	40	65
9	45	75
10	50	80
12	60	100
15	75	125
18	90	160
20	100	175
23	115	190
25	120	210

Яркость ламп характеризуется интенсивностью светового потока. Наиболее наглядно эта характеристика отражена в следующей таблице:

LED лампы, Вт	Люминесц.лампы, Вт	Лампы накаливания, Вт	Световой поток, Лм
3	-	20	250
5	5	40	400
8	9	60	700
10	10	75	900
14	15	100	1200
18	20	150	1800
25	30	200	2500



Температура светового потока



• холодная – свыше 5 500К. Рекомендована только для рабочих и подсобных помещений;
• нейтральная – 4 000-5 000К. Подходит как для офиса, так и для кухни, ванной, кладовки;
• теплая – 2 500-3 500К. Самый оптимальный вариант для комнат в квартире и доме.



Управление

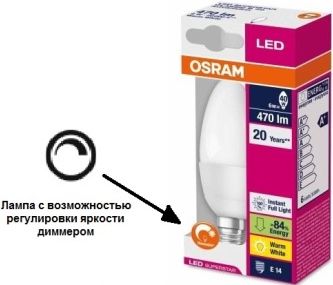

Диммируемые – специализированные лед-лампы, совместимые с электронным регулятором яркости (диммером). Интенсивность излучаемого света меняется в больших пределах за счет регулировки рабочего тока. Производители отмечают этот тип ламп специальным значком на упаковке.

Вторичная оптика

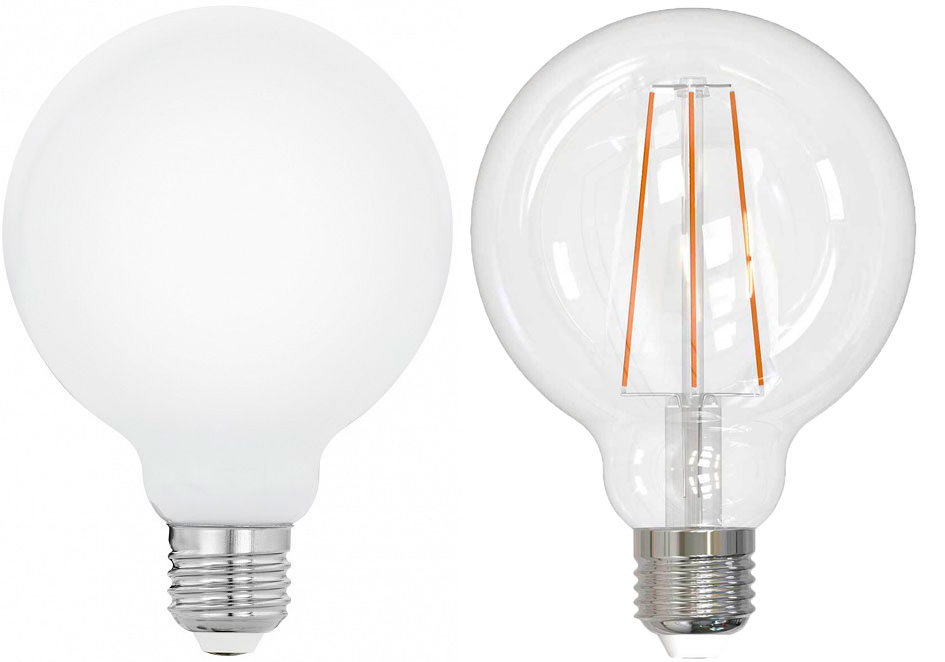

Матовая и прозрачная – большинство светодиодных ламп производятся с матовой колбой, создающей лучшую равномерность и однородность светового потока. Они оптимально подходят для светильников открытого типа, не имеющих дополнительного рассеивающего элемента. Прозрачные лед-лампы обычно устанавливают в люстры с закрытыми плафонами, торшеры, настольные лампы с абажуром.

Типоразмеры с обозначением радиуса

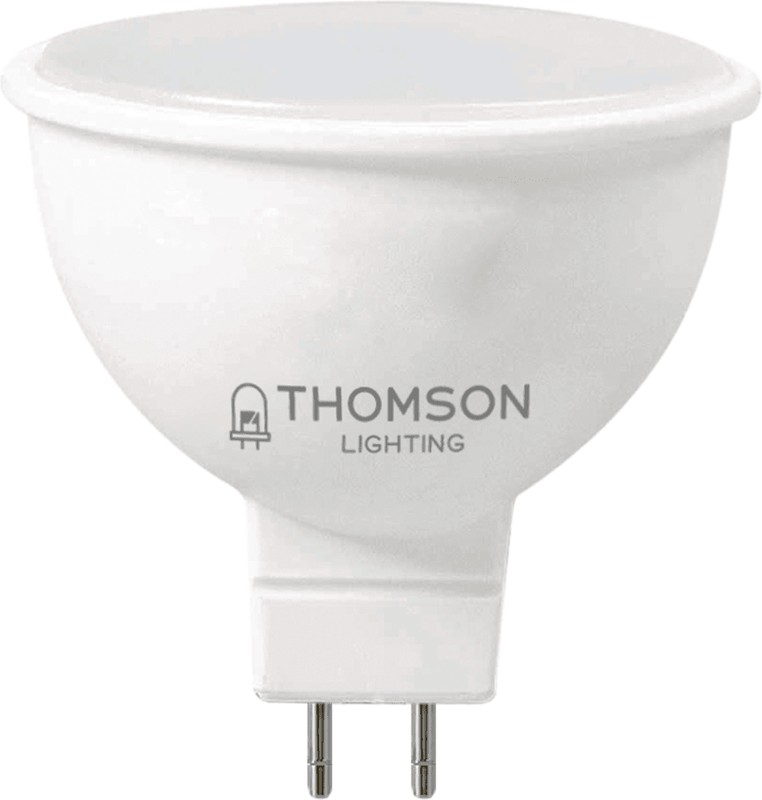

MR16 – представляет собой конструкцию из колбы и многогранного стеклянного отражателя (MR, Multifaceted Reflector) радиусом 25 мм. Размер 16 дюймов. Конус излучаемого светового потока имеет угол на своей вершине 7-60 градусов.

AR111 – лампы этого типоразмера, предназначенные для встраиваемых карданных светильников, пришли на смену металлогалогенным лампам. Устанавливаются в барные стойки, иногда в точечные потолочные светильники.

Какие цоколи используются в светодиодных лампах

Цоколь является важным параметром при выборе светодиодной лампы. От его типа зависит совместимость led-лампы со светильником. Производители светотехнической продукции применяют маркировку цоколей, обозначаемую латинской буквой. Например, E – цоколи резьбового типа, G – штырьковые.

Рассмотрим наиболее популярные типы цоколей:

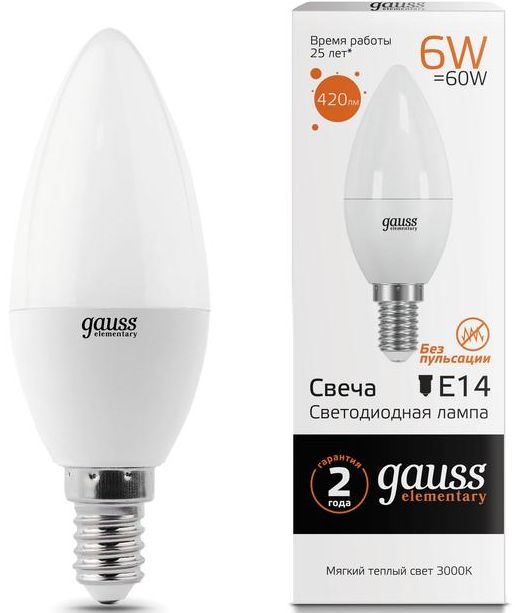

E14 – резьба диаметром 14 мм. Используется, в основном, в небольших лампочках «миньон» и «свеча» мощностью до 3 Ватт.

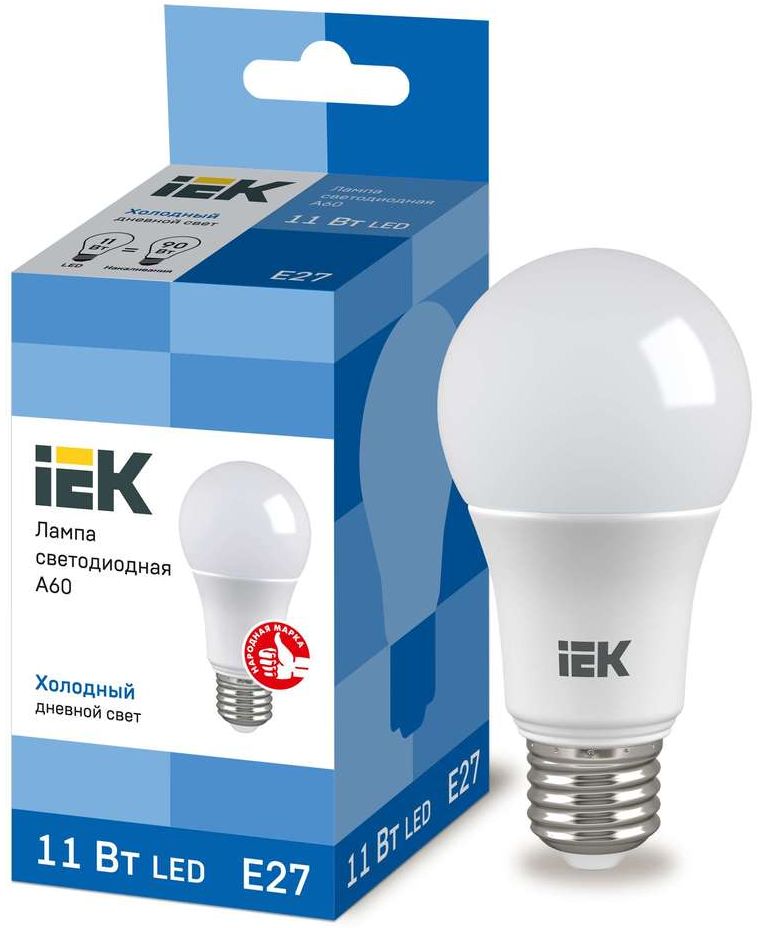

E27 – вариант для стандартных патронов, имеющих резьбу 27 мм. Подходит для всех классических люстр и светильников, которые выпускались под традиционные энергосберегающие и лампы накаливания. Широкая линейка мощностей 4-25 Ватт.

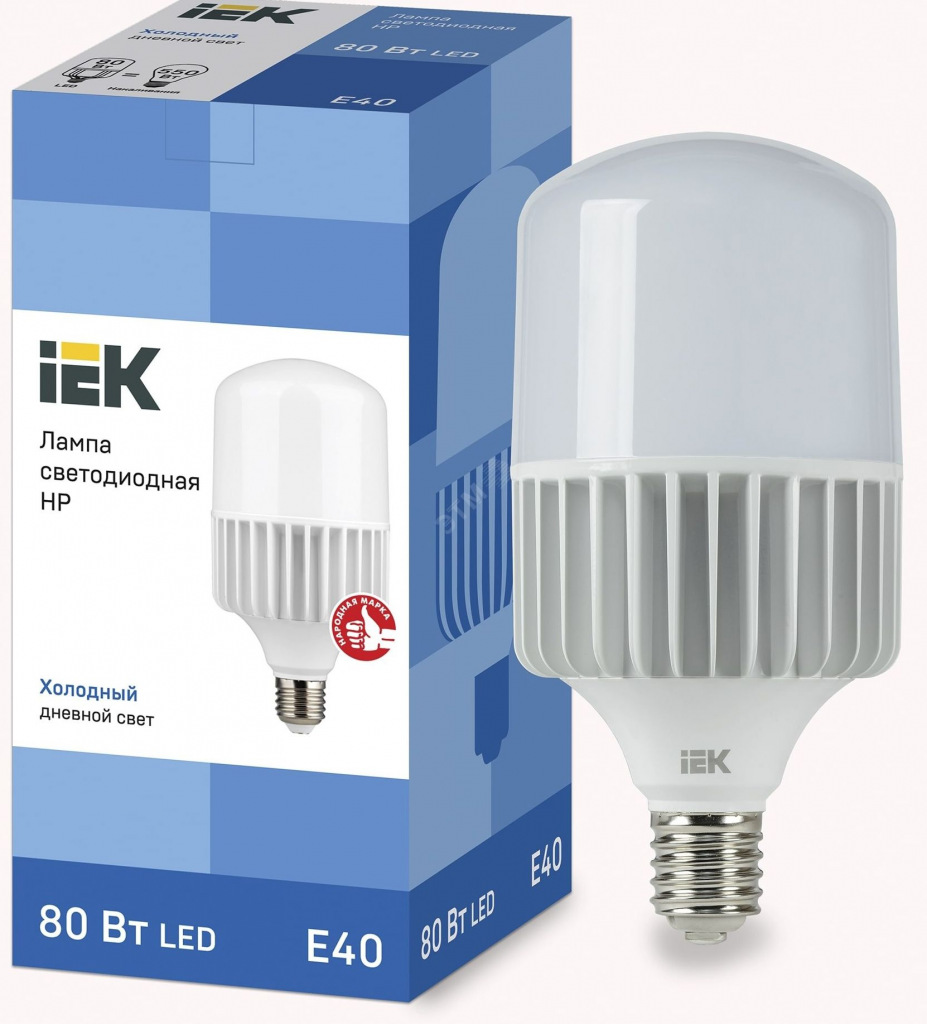

E40 – модификация с резьбовым цоколем увеличенного диаметра. Отличаются большими размерами, дополнительной линзой, увеличенным количеством светодиодов. Область применения: уличные фонарные столбы для освещения тротуара, тоннеля, дорожной магистрали.

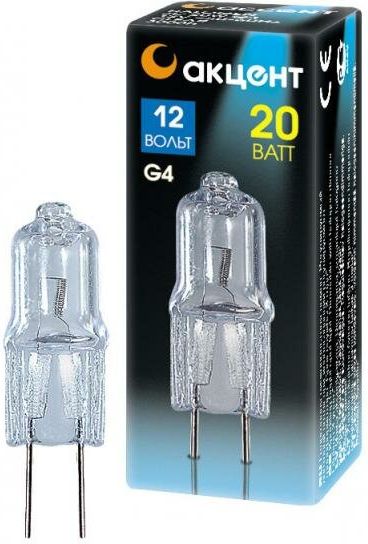

G4 – конструкция цоколя выполнена в виде двух штырьков на расстоянии 4 мм друг от друга. Используются в ограниченной линейке светильников и декоративных люстр как замена галогеновых источников света.

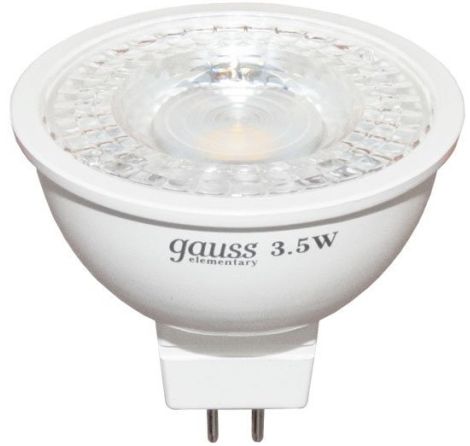

GU5.3 – популярное решение для лед-ламп, имеющих типоразмер MR16 и используемых для декоративного освещения, витринной подсветки. Двухштырьковое исполнение.

GU9 – штырьковая модификация с двумя проволочными петельками. Находит применение в осветительных приборах для создания зон дизайнерской акцентной подсветки.

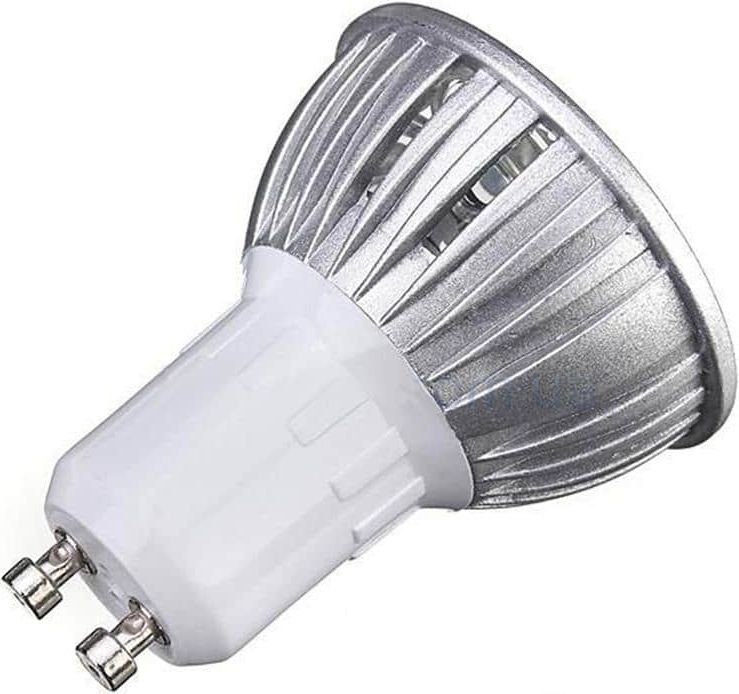

GU10 – цоколь с двумя штыревыми контактами, утолщенными на концах для жесткой фиксации внутри патрона.

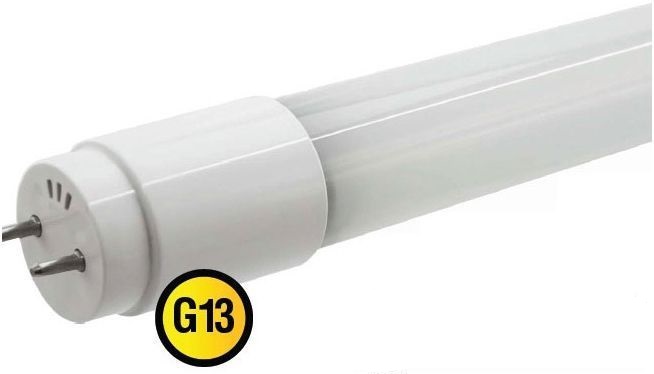

G13 – цоколь с двухштырьковой контактной группой предназначен для светодиодных ламп-трубок Т8, которые устанавливаются в офисные светильники для подвесных потолков «Армстронг».

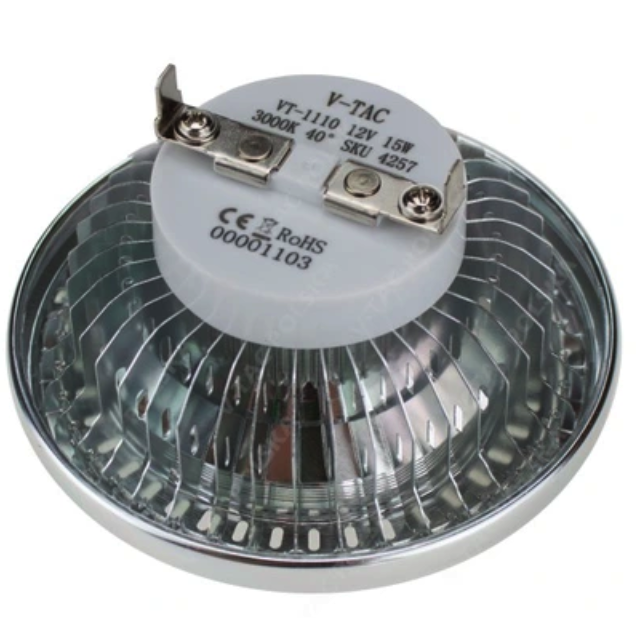

G53 – штырьковый вариант для led-ламп, пришедшим на смену галогенным аналогам в акцентном освещении отдельных участков ювелирного магазина, бутика, торгового зала.

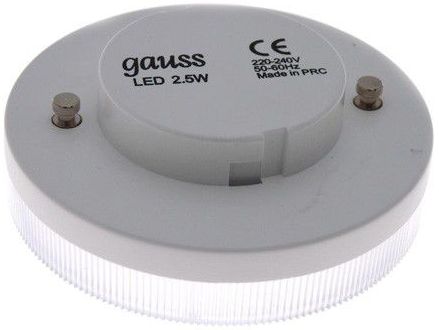

GX53 – еще одна штырьковая модификация с поворотной фиксацией в замке led-светильника, устанавливаемого на подвесном или натяжном потолке.
