Усилитель для светодиодной ленты: для чего нужен и как подключить

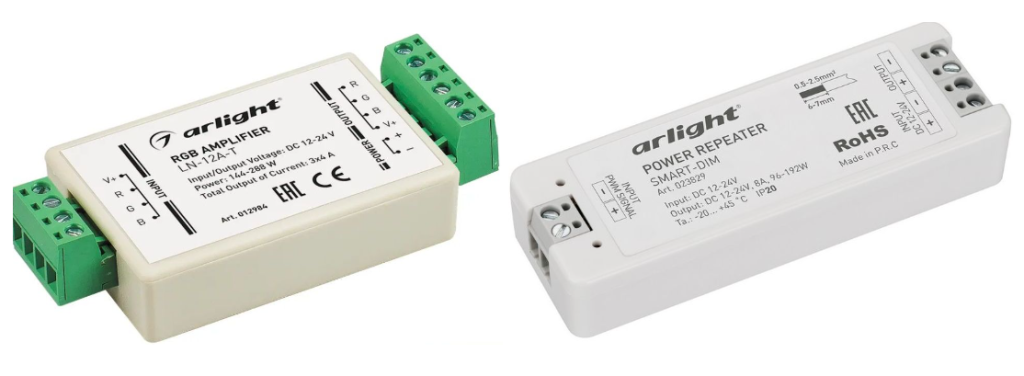

Что такое усилитель для LED ленты?

Усилитель для светодиодной ленты (репитер) – это электронный блок, принимающий сигналы управления с ШИМ-модуляцией от контроллера или диммера и ретранслирующий их на светодиодную ленту. Для управления одноцветными, многоцветными RGB и RGBW лентами используются разные усилители.

Усилители применяются только в схемах с управлением. То есть там, где установлен диммер или RGB контроллер. Выходная мощность управляющих блоков нормирована. Она ограничивает мощность подключаемой к ним нагрузки и, соответственно, максимальную длину ленты. Вместо дополнительного блока управления устанавливается репитер. Такое решение позволяет управлять всеми лентами с одного дистанционного пульта.

Также репитер используется в случае, когда один контур LED подсветки (например 20 метров) разделен на два шлейфа, каждый из которых запитывается от отдельного блока питания. Усилитель передает сигнал от контроллера/диммера на оба шлейфа и обеспечивает их синхронное управление.

Такое схемное решение устраняет проблему рассинхронизации времени загорания светодиодов на шлейфах, управляемых по отдельности контроллером и репитером.

Как выбрать усилитель?

Репитер выбирается, исходя из вида, параметров и количества подключаемой ленты. Рассмотрим основные характеристики, на которые стоит обратить внимание:

• Напряжение питания – 5, 12 или 24 Вольта. Большинство современных моделей работает во всем диапазоне стандартизованного постоянного напряжения. Важно учитывать, что существует прямая зависимость между напряжением питания и выходной мощностью усилителя. Обычно мощность блока 12В в 2 раза меньше, чем у аналога на 24В. Например, 196 Ватт и 392 Ватта соответственно.
  Обязательно следует учитывать общую мощность ленты и ее напряжение, чтобы не возникло перегрузки репитера.
• Тип подключаемых лент – монохромные или многоцветные (RGB). В первом случае необходим одноканальный усилительный блок, а во втором – трехканальный. Для RGBW-лент понадобится четырехканальный блок.
• Мощность – выбирается по суммарной мощности подключаемой нагрузки плюс 10% технологического запаса.
• Производитель – оптимально выбирать усилитель и блок управления одного и того же бренда. Такой выбор избавит от проблем, возникающих из-за плохой совместимости оборудования.

Схемы подключения усилителя

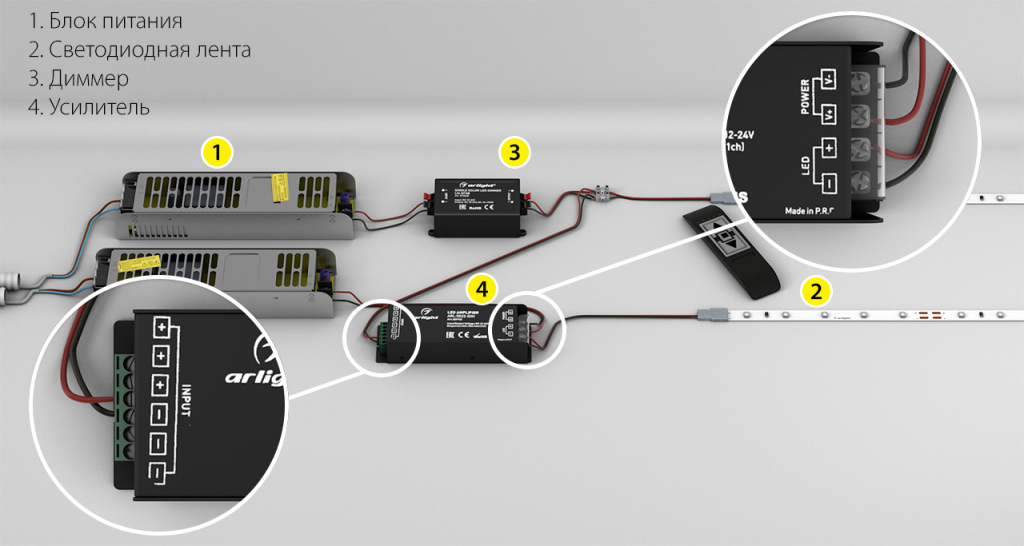

Начнем с самых простых схемных решений, рассчитанных на применение в небольших помещениях. Усилитель устанавливается рядом с блоком управления. По схеме – между блоком питания и лентой. На фото, приведенном ниже, видно правильное подключение соединительных проводов к клеммным колодкам.

---

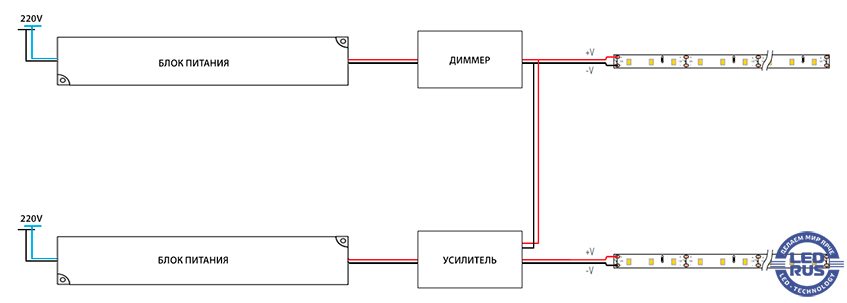

Диммирование

---

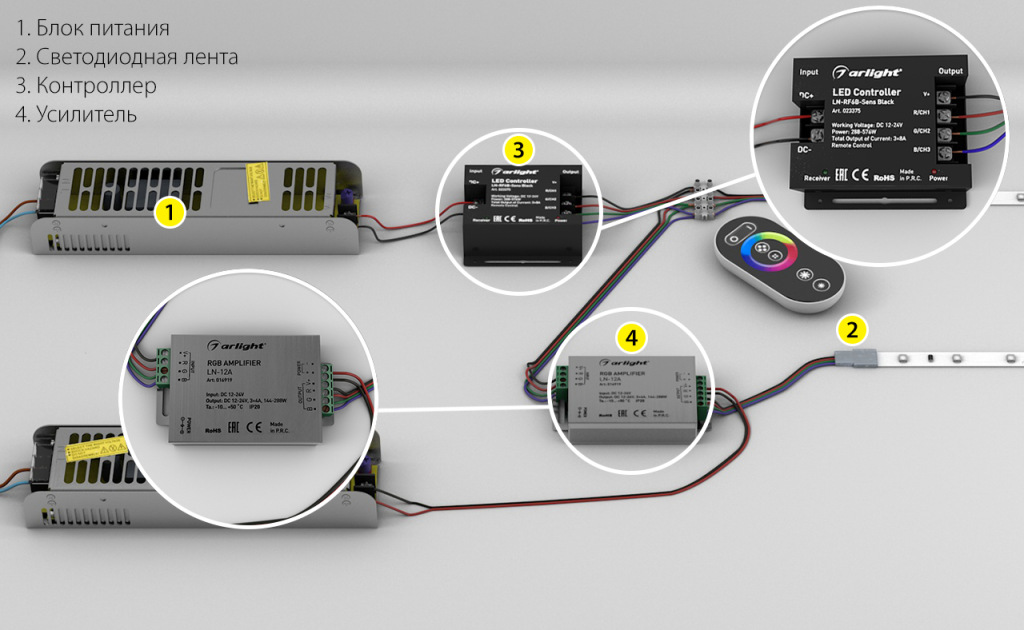

Управление RGB лентой

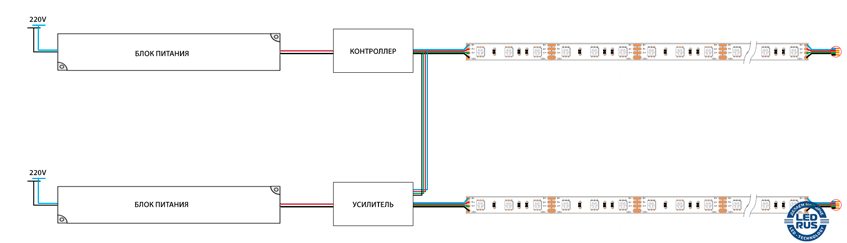

Единственное отличие от предыдущего варианта – вместо двух соединительных проводов необходимо проложить четыре.









---

Схема с одним мощным блоком питания

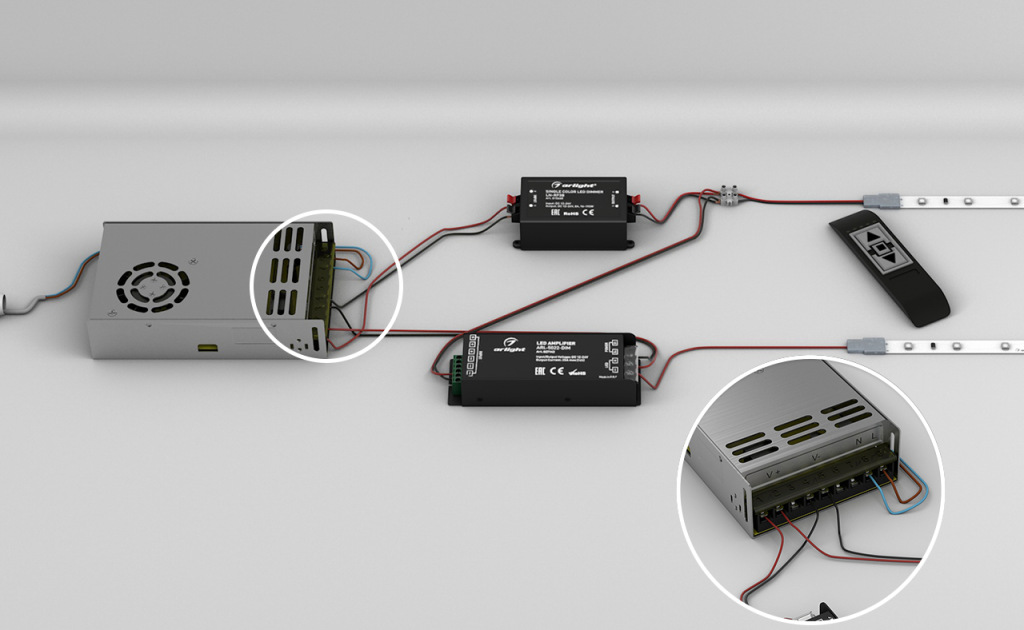

Зачастую более рационально воспользоваться одним мощным БП вместо маломощных источников питания для каждого устройства. Если реализуется схема с одним БП и мощной лентой длиной свыше 5 метров, то при недостаточной мощности диммера/контроллера, часть нагрузки подключается к репитеру. Как показано на фото ниже.

---

Подключение нескольких групп светодиодных лент к одному усилителю

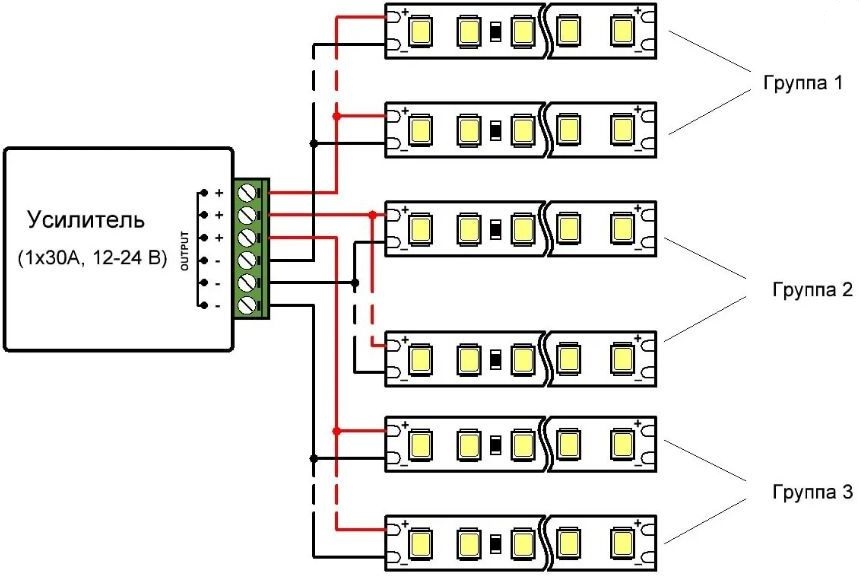

Можно подключить две и более группы монохромных лент к мощному репитеру. Каждая группа подключается к отдельным клеммам (OUTPUT, плюс и минус). Внутри все выходы объединены и допустимая нагрузка указывается в описании на все присоединение. Ленты подключаются к усилителю параллельно. Каждый 5-метровый шлейф присоединяется отдельными проводами.
