Светильник из светодиодной ленты своими руками

Самостоятельное изготовление светильника на основе led ленты – это возможность создать осветительный прибор точно под свою задачу, с требуемым функционалом и дизайном.

Преимущества самодельного светильника

Светодиодный светильник собирается как конструктор из нескольких комплектующих: ленты, корпуса, блока питания. Для регулировки яркости и цвета свечения ленты применяется диммер или RGB контроллер.

Варианты самодельных светильников: применение и особенности

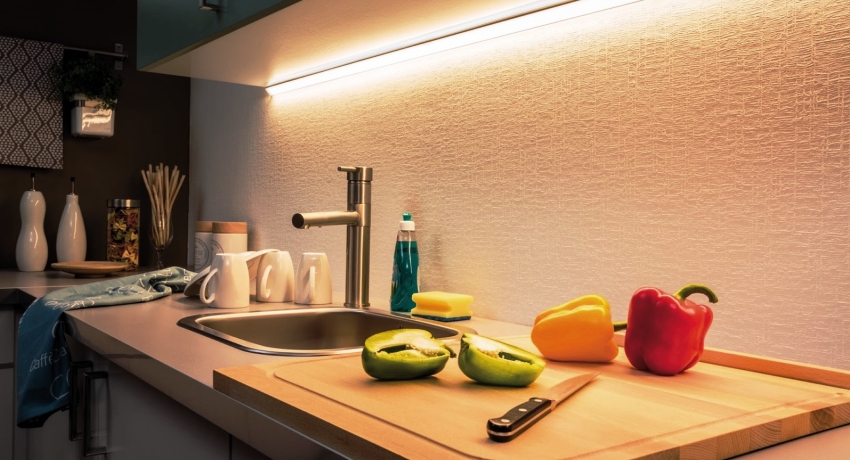

1. Подсветка рабочего места, верстака, стола, столешницы и мойки под кухонным гарнитуром.

Светильники для подобной подсветки изготавливаются из узкого алюминиевого профиля шириной 15-20 мм под однорядную ленту. Они устанавливаются накладным, реже встраиваемым способом. Используются угловые и прямоугольные профили.

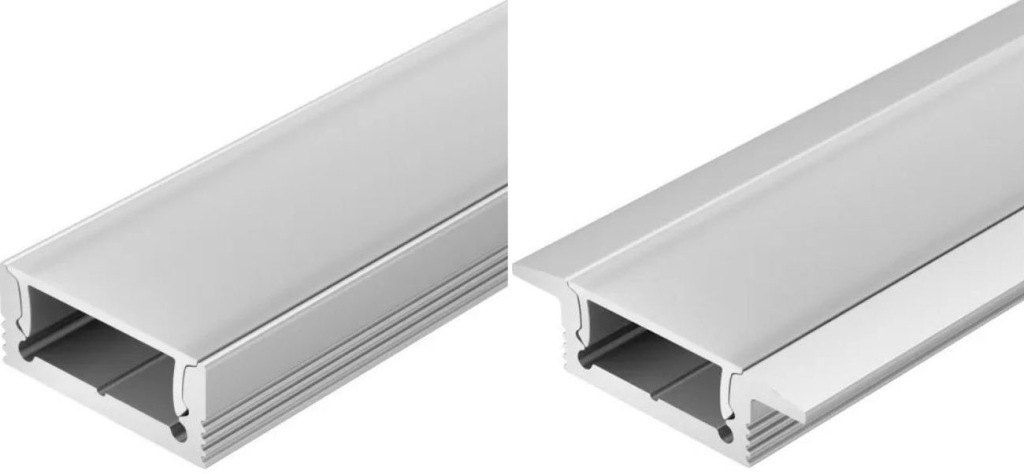

Прямоугольные монтируются под настенным шкафом, стеллажом над рабочим местом и светят сверху вниз под углом 90 градусов.

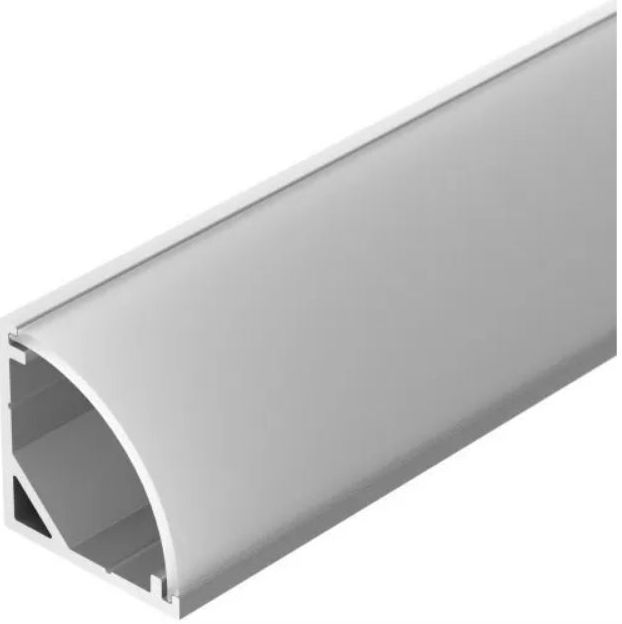

Угловые профили устанавливаются в углу под подвесным шкафом или на стену. Их световой поток освещает поверхность под углом 45 градусов.

В узкий профиль нельзя установить блок питания. Поэтому он размещается рядом со светильником, наверху шкафа, кухонного гарнитура или в одном из их отделений.

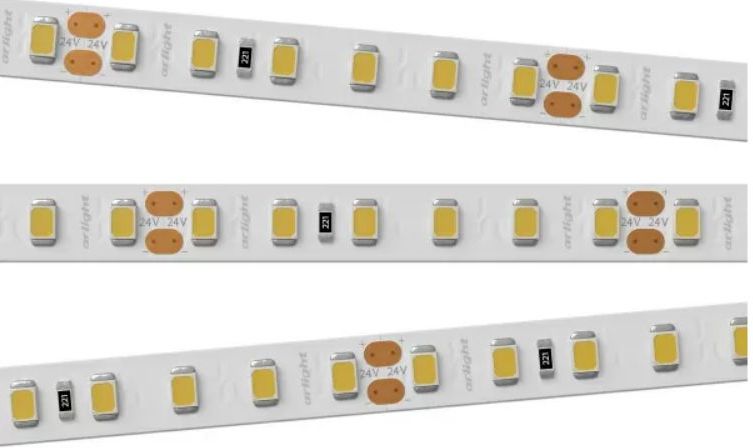

При выборе светодиодной ленты стоит обратить внимание на модели мощностью от 9 до 15 Ватт на метр.

Популярные модели из каталога LedRus:

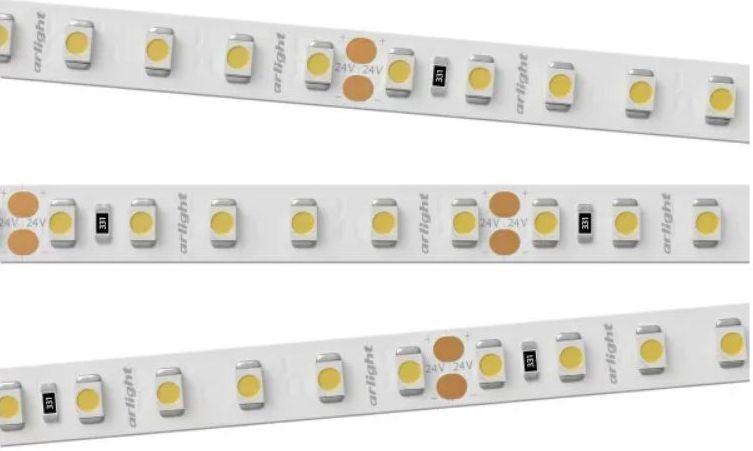

24В, Day 4000К, 3528, 120 шт/м, 9,6 Вт/м
24В, Day 4000К, 2835, 120 шт/м, 14,4 Вт/м

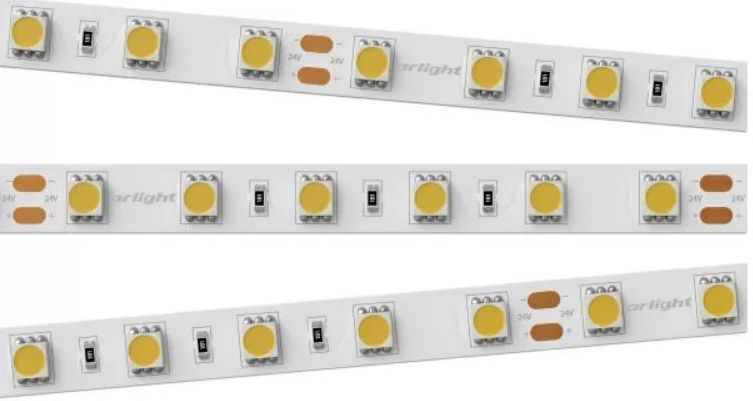

24В, Day 4000К, 5060, 60 шт/м, 14,4 Вт/м

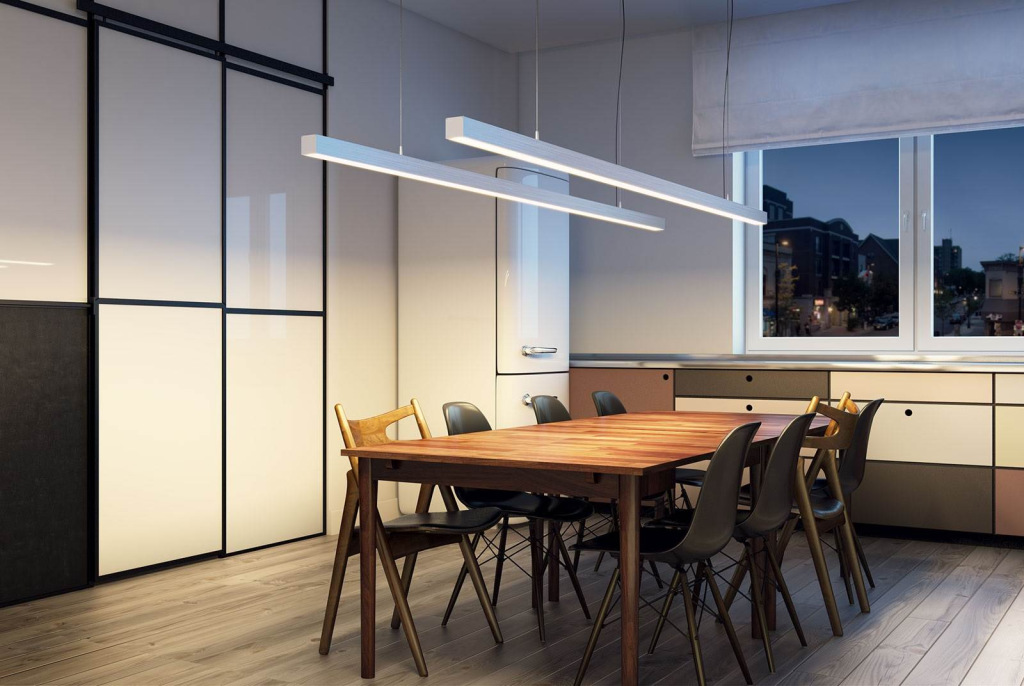

2. Основное освещение – подвесные, встраиваемые, накладные светильники в помещении.

Создание основного освещения требует применения более мощной led ленты с повышенной яркостью свечения. Целесообразнее использовать широкие профили, в которые можно монтировать многорядную ленту. Светильник из этого профиля выглядит на потолке более гармонично по сравнению с аналогом из узкого профиля, визуально “теряющегося” на большой высоте и площади.

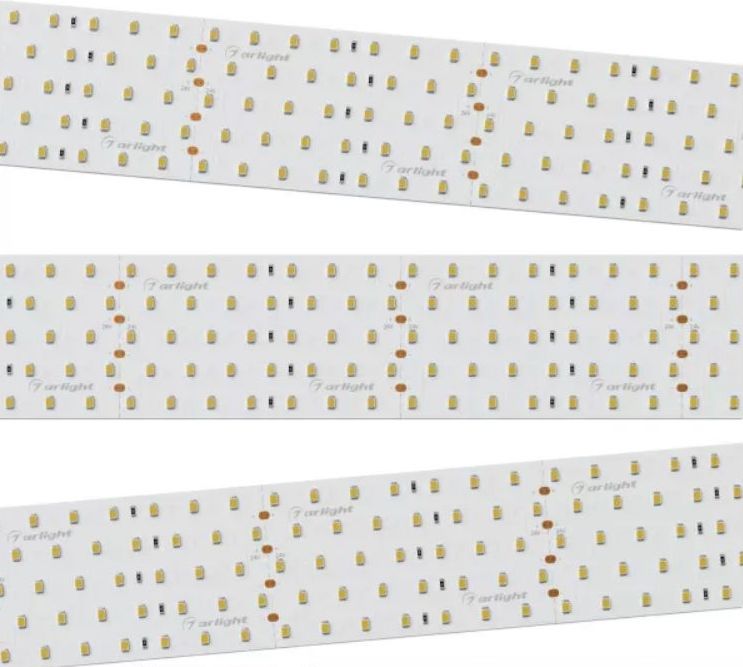

Источником света для светильников основного освещения служит многорядная лента увеличенной ширины:



Альтернативное решение – наклеить 2-3 линии обычной однорядной ленты.

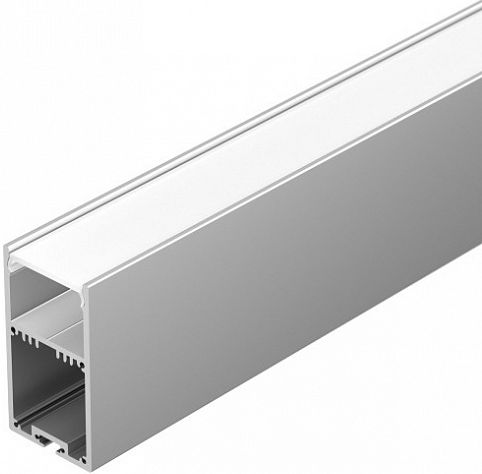

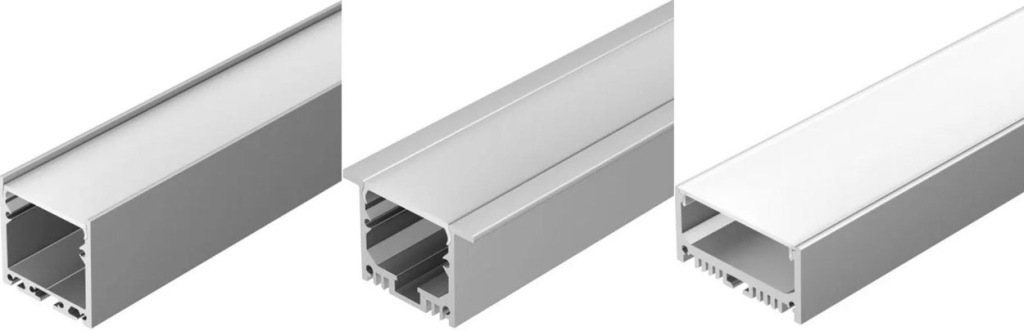

В некоторых моделях профиля предусмотрено место под монтаж блока питания и управления:

3. Многоцветные управляемые светильники RGB.

Применение многоцветной RGB ленты позволяет получать красивое освещение/подсветку различного цвета, включать программу цветового переливания. Для управления режимом ленты в схему добавляются контроллер и дистанционный пульт управления.

Можно изготовить как узкий, так и широкий RGB светильник. При использовании узкого или широкого профиля без специальной полости для блоков, контроллер выносится в отдельное место. Если в широком профиле предусмотрена полость, то контроллер размещается в ней.

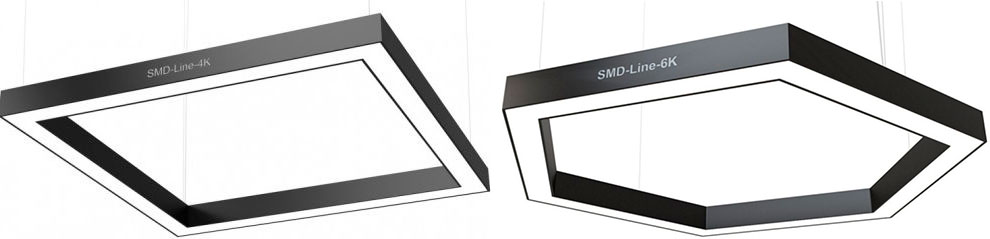

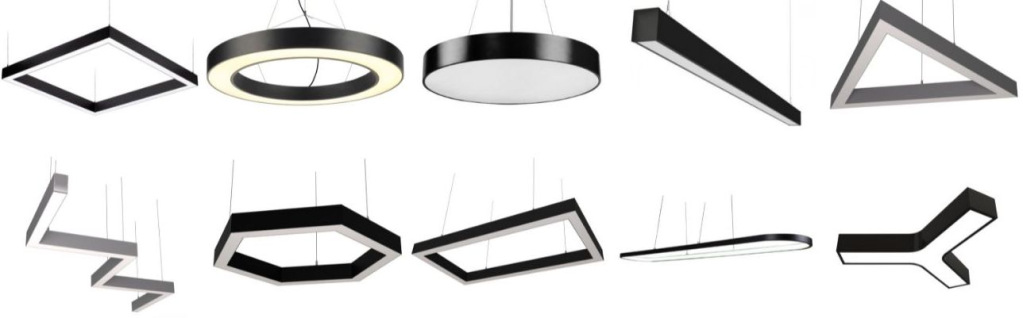

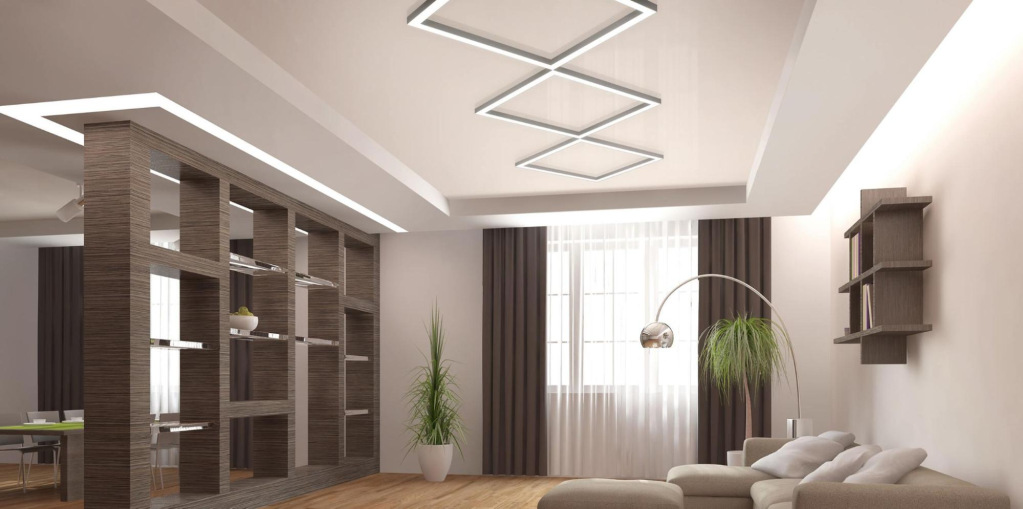

4. Фигурные дизайнерские светильники – квадрат, прямоугольник, ромб.

Фигурные светильники изготавливаются из широкого профиля. Межпрофильные углы-переходы, выполняются двумя способами:

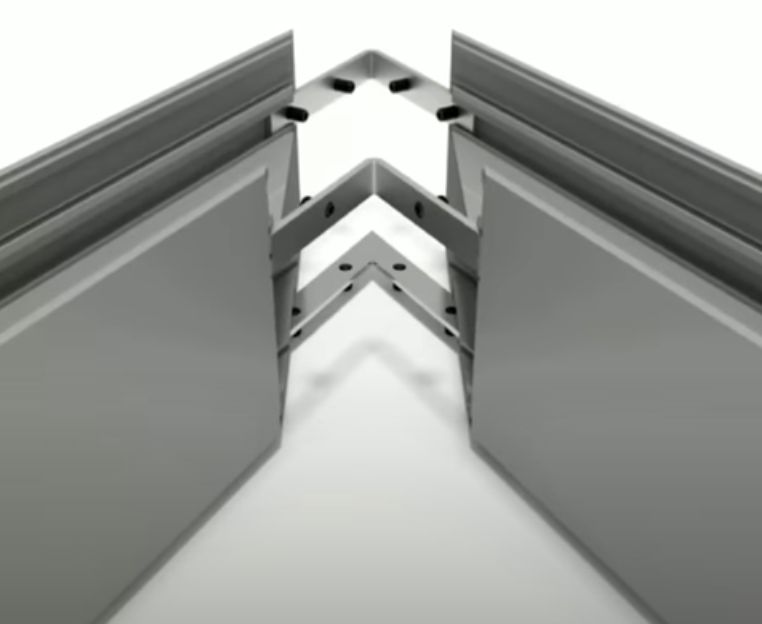

• Вариант 1. Использование специальных профилей с “рельсами” и крепежом.
  Профиль отличается наличием технологических пазов под крепеж. Сложность реализации в распиливании профиля с высокой точностью под определенный угол. Если сделать распил неровно, то свет будет виден через щели. Рекомендуем использовать торцовочную пилу с возможностью выставления угла распила.

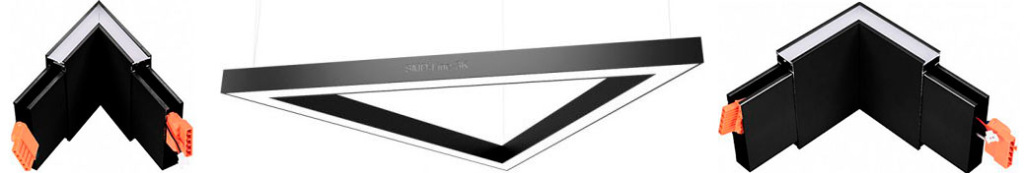

• Вариант 2. Применение профилей со специально предусмотренными углами и поворотами.
  Чаще такие светильники заказывают на специализированном производстве из-за сложности процесса подгонки и сборки.

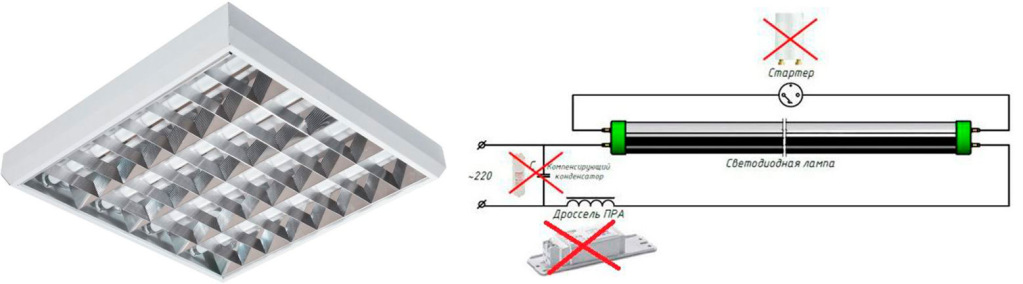

5. Переделка старых люминесцентных светильников в светодиодные (армстронг, лайтбоксы).

При переделке люминесцентного светильника армстронг требуется удалить дроссель, конденсатор, стартер.

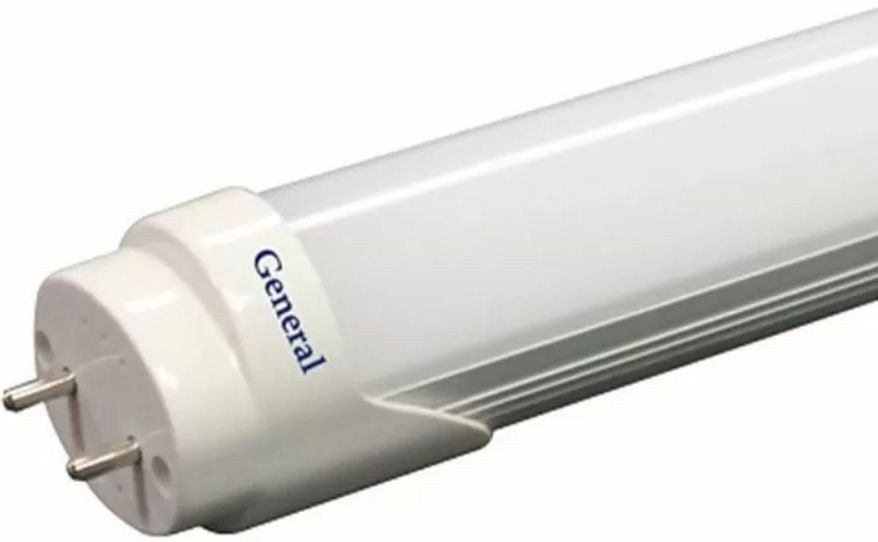

В качестве нового источника света можно установить светодиодные лампы т8 (600 мм):

Либо наклеить несколько параллельных рядов лед ленты и установить блок электропитания внутри светильника или вне его. По такому же принципу переделывают любые другие модификации осветительных приборов.

Что купить для самодельного светильника?

1. Светодиодная лента.

При выборе лед ленты следует рассматривать ее основные характеристики: яркость, цвет монохромного свечения (теплый, дневной, холодный), плотность светодиодов на метр. Многоцветные RGB ленты выдают разнообразную цветовую палитру, которая легко изменяется при помощи дистанционного пульта. Более подробно о подборе модели ленты можно прочитать в нашей статье.

2. Профиль из алюминия.

В нашем каталоге представлены различные модификации профиля из неокрашенного, окрашенного, анодированного алюминия. Поэтому не составит труда подобрать подходящее решение под конкретную задачу с учетом места установки и дизайна интерьера.

В зависимости от выбранного способа монтажа можно приобрести соответствующую модель алюминиевого профиля:

Встраиваемый.

Подвесной.

Накладной.

С блоком питания и управлением.

Возможен выбор узкого и широкого профиля. Узкий – это бюджетное решение, не имеющее особых достоинств кроме невысокой стоимости.

Преимущества широкого профиля:

• большая глубина конструкции и удаление светорассеивающего экрана от светоизлучающих диодов создают более равномерную световую полосу без светящихся точек;
• большая площадь излучающей поверхности лучше подходит для общего освещения;
• обычно предусмотрена полость для установки блока питания, диммера/контроллера;
• торцевые заглушки не пластиковые, а металлические. Они жестко прикручиваются, а не просто вставляются;
• увеличенная теплоотводящая поверхность позволяет использовать ленты без ограничения по мощности;
• светильник выглядит более презентабельно.





3. Угловые переходы.

Эти аксессуары мы уже описали выше. Конкретное исполнение с требуемым углом подбирается под выбранную геометрическую форму светильника.

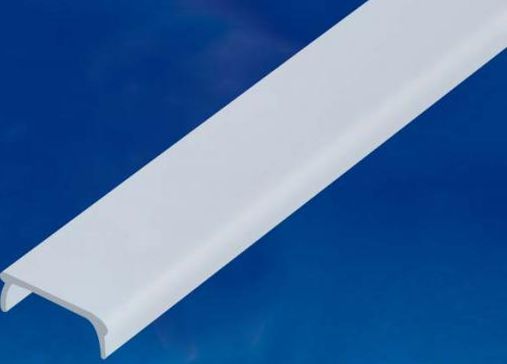

4. Экран.

Служит для рассеивания светового потока. Выпускается двух типов: матовый и прозрачный. Чаще применяется матовый, который скрывает ленту и размывает светящиеся точки от светодиодов. Прозрачный экран используется для получения максимальной яркости или обеспечения защиты диодов от механических повреждений.

5. Блок питания.

Выбирается индивидуально в соответствии с мощностью устанавливаемой светодиодной ленты. Обязательно делается технологический запас 25% от мощности подключаемой нагрузки.

6. Управление.

Одноцветные ленты – диммер, многоцветные – контроллер RGB.

7. Крепеж.

Саморезы, пластиковые дюбели, тросик (для подвесного светильника).

8. Инструмент и материалы для сборки.

• ножовка по металлу или торцовочная пила;
• паяльник, олово, припой;
• электродрель, сверла;
• плоскогубцы;
• шуруповерт (отвертка);
• бокорезы;
• кабель 3-х жильный, провод;
• вилка штепсельная, клавишный выключатель (при необходимости).

Монтаж ленты и сборка светильника

1. Выполняем чертеж с размерами;
2. Выбираем led ленту и алюминиевый профиль.
3. Рассчитываем мощность потребления и подбираем блок электропитания.
4. Размечаем трассу прокладки питающего электрокабеля.
5. Режем ленту на требуемые фрагменты.
6. Соединяем отрезки проводами (пайка или коннекторы).
7. Нарезаем профиль.
8. Очищаем поверхность профиля и наклеиваем ленту.
9. Прокладываем кабель к внешнему блоку питания (диммеру/контроллеру), а при его установке внутри профиля – соединяем ленту и блоки проводами.
10. Устанавливаем экран, заглушки.
11. Закрепляем готовый светильник на потолке.
