Ремонт светодиодного прожектора

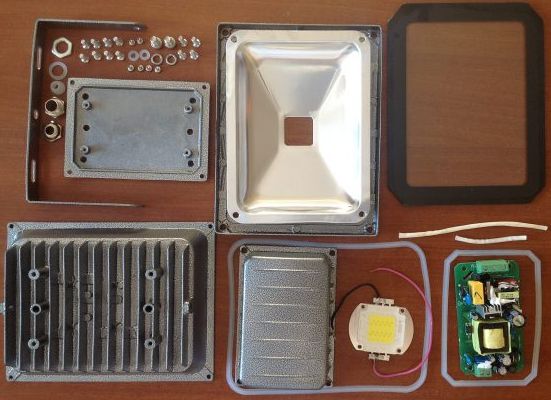

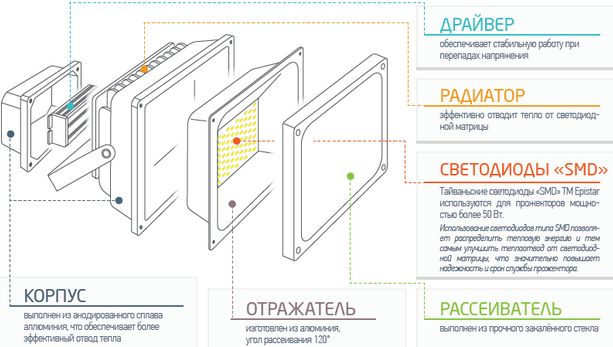

Как устроен светодиодный прожектор?

Рассмотрим из каких компонентов состоит прожекторная конструкция:

• Металлический корпус.
• Дополнительный радиатор для отвода тепла (на некоторых моделях).
• Источник света – сборка из дискретных SMD светодиодов или матрица с COB светодиодами на алюминиевой теплоотводящей подложке.
• Драйвер – выполняет преобразование AC/DC, поддерживает стабильность выходного тока.
• Оптическая система – формирует и фокусирует направленный световой поток. В ее состав входит рефлектор, рассеиватель, фокусирующие линзы.



Особенности устройства прожекторов:



1. Прожекторы устанавливаются, в основном, на улице и эксплуатируются в неблагоприятных погодных условиях. Поэтому выполняется максимальная герметизация корпуса класса IP65-IP67. Кабель питания подключается через герметичный ввод.
2. Мощность оборудования может достигать десятков тысяч Ватт. Поэтому корпус обычно изготавливается из алюминия, имеющего высокую теплопроводность. Корпусные ребра увеличивают площадь теплоотвода.
3. Надежность работы светоизлучающих диодов зависит от качества драйвера. Блоки электропитания, используемые в дешевых прожекторах быстро выходят из строя.



Причины неисправности прожектора



Отказ прожектора возможен из-за проблем с его элементами, ошибок при монтаже, а также внешних факторов:

• Перепады и броски напряжения питающей электросети 220 Вольт.
• Перепутаны фазный и нулевой провода.
• Плохо зажаты провода в клеммной колодке.
• Нарушение изоляции, вызвавшее короткое замыкание.
• Проблема с драйвером.
• Неисправность светоизлучающих диодов.

Способы проверки

Для диагностики понадобится мультиметр и блок питания на 12/24 Вольта, выдающий стабилизированный ток. Мощность БП должна быть выше мощности проверяемого оборудования. Целесообразно соблюдать простой алгоритм действий. Итак, предположим, что прожектор не излучает свет. Приступаем к проверке.

1. Вскрываем прожектор.
2. Осматриваем внутреннюю проводку, при необходимости “прозваниваем” ее, проверяем контакты на наличие подгорания.
3. Подаем 220 В на вход драйвера. Замеряем напряжение на его выходе. При отсутствии 12/24 В, значительном отклонении их значения от нормы делаем вывод о неработоспособности драйвера. Возможна ситуация, когда светодиоды светятся то ярко, то тускло. Это означает, что источник питания не поддерживает нормальную стабилизацию рабочего тока.
4. Подаем питание нужного номинала на светодиодную сборку/матрицу.
5. Если светодиоды начали светиться ярко и стабильно, то драйвер точно неисправен.
6. Светодиодная сборка или матрица крайне редко выходит из строя полностью. Как правило, отказывают отдельные диоды. При этом отсутствует свечение сегментов (кластеров), в которых диодное соединение выполнено последовательно.

Как отремонтировать прожектор своими руками?

В домашних условиях можно устранить практически любые неисправности, обнаруженные в процессе тестирования оборудования. Ремонт производится, так называемым, блочным методом. То есть неисправные функциональные блоки заменяются целиком. Ремонт до отдельных деталей (микросхем, транзисторов и т.п.) выполняется только специалистами.

Драйвер

Для замены необходимо подобрать модель с аналогичными параметрами: напряжением, мощностью, рабочим током, а также размерами. Главное правильно подсоединить входные (L, N) и выходные провода (+, –).

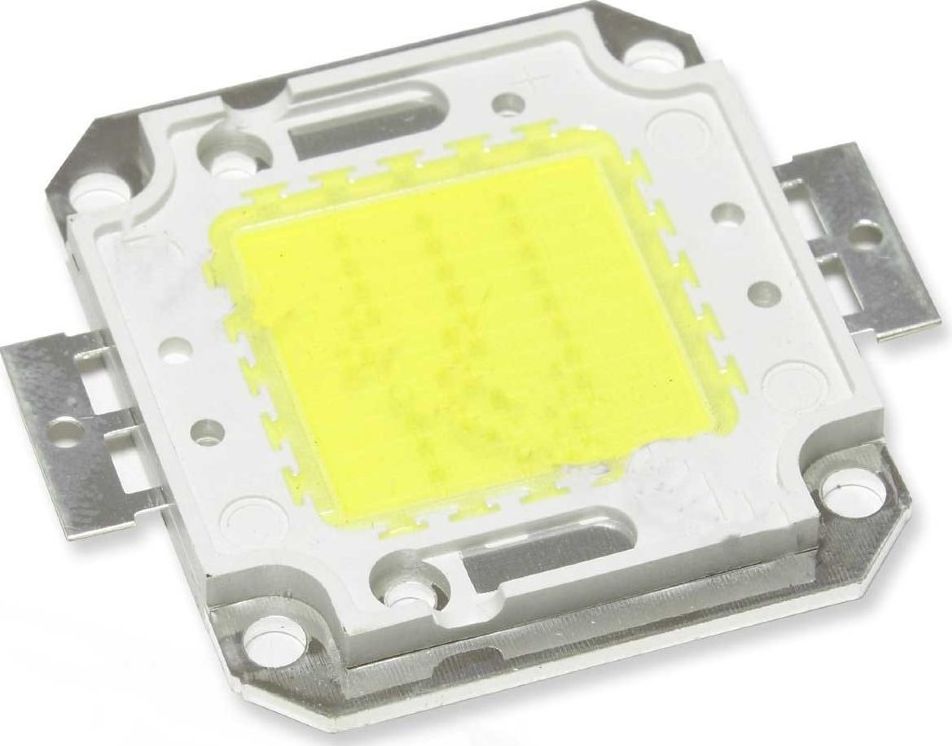

Светодиодная матрица

Выбирается полный аналог по характеристикам и точкам крепления. Неисправная деталь аккуратно демонтируется. Монтажное место тщательно очищается и протирается спиртовой салфеткой. Наносится слой термопасты и устанавливается новая деталь. При закручивании крепящих ее винтов следует избегать чрезмерных усилий во избежание появления трещин. Провода припаиваются на штатные места.

SMD светодиоды в сборке

Проще заменить всю сборку на аналогичную, поскольку стоит она недорого. Но можно перепаять отдельные сгоревшие диоды, которые легко определяются даже без подачи напряжения – по черной точке на лицевой части.

Выпайка и пайка диодов должна выполняться маломощным паяльником (до 25 Ватт) за минимальное время. Применение мощного паяльника и длительный нагрев зачастую приводят к перегреву контактных площадок и их обрыву. Обязательно нужно пользоваться жидким флюсом – канифолью, растворенной в спирте.

Важно! Обратную сборку прожектора следует производить в точном соответствии с исходным заводским состоянием, с использованием штатного крепежа и герметизирующих прокладок/вставок. В случае плохой сохранности прокладок рекомендуется нанести поверх них слой атмосферостойкого силиконового герметика.
