Правильный монтаж светильников в потолок Армстронг

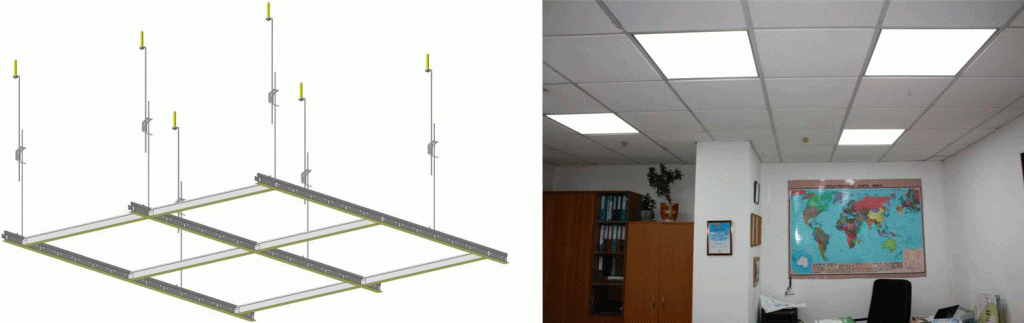

Установка светодиодных светильников производится после завершения монтажа потолка Армстронг. При размещении большого количества светильников рекомендуется добавлять дополнительные подвесы для повышения надежности подвесной конструкции. Необходимо оставлять зазор не менее 0,2 м между фальшпотолком и черновым бетонным потолком, чтобы без затруднений вставить встраиваемый светильник.

Виды светильников Армстронг и способы их монтажа

На потолке Армстронг устанавливаются светильники размером 600х600 мм трех видов: люминесцентные ЛВО/ЛПО 4х18, их светодиодные аналоги и ультратонкие led панели. Помимо них используются осветительные приборы других размеров:

• врезные (встраиваемые) – имеют произвольные габариты, не превышающие 600 мм. Форма может быть круглой, квадратной, прямоугольной. Для установки вырезается ниша в декоративной плитке.
• линейные светильники – крепятся на несущих и поперечных профилях потолочного каркаса. Длина варьируется в зависимости от особенностей проекта.
• офисные светильники – их размеры составляют половину обычных светильников Армстронг (600х300мм).

Светотехническое оборудование монтируется тремя способами:

	Накладной	Встраиваемый	Подвесной
Люминесцентные	+	+
Светодиодные	+	+	+
Ультратонкие led панели	не все модели	+	+
Линейные/модульные	+
“Половинчатые”	+	+	+

Как установить светильники Армстронг?

Процесс монтажа удобно выполнять поэтапно в соответствии с приведенным ниже алгоритмом.

1. Расчет количества осветительных приборов.

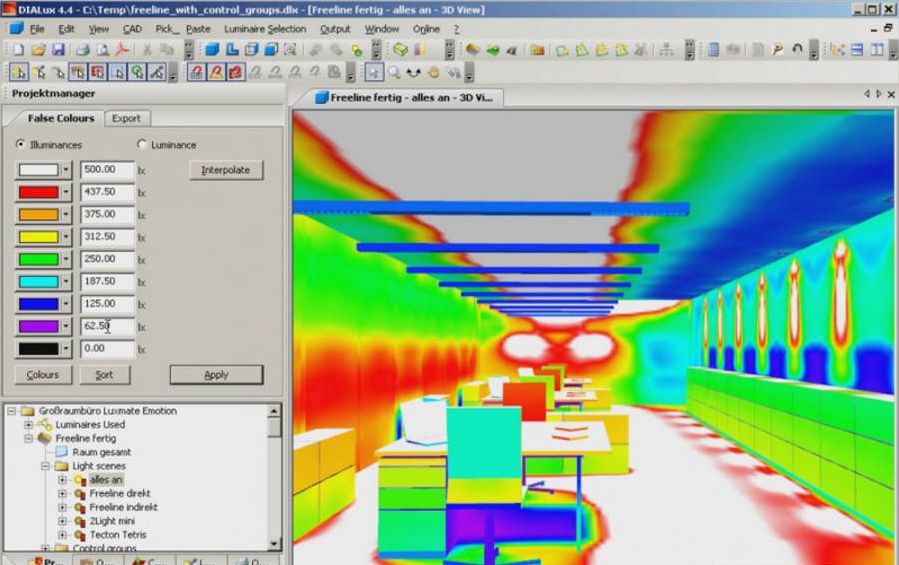

   Точный результат можно получить только при использовании специализированной программы Dialux. Она учитывает максимум характеристик, таких как, уровень освещенности, световой поток, высоту помещения, наложение световых конусов, отражение света от стен и многие другие. Важно учитывать разную светопропускающую способность рассеивающих экранов. Например, матовый Опал снижает яркость на 25-30%, а Призма и Колотый лед – примерно на 15%.
2. Планировка.
   Тут снова поможет программа Dialux, которая автоматически расставляет светильники для обеспечения требуемой нормы освещенности по СНиП во всех зонах помещения. Расчетные данные отображаются в графическом и табличном формате. Осветительное оборудование можно размещать произвольно: линиями, в шахматном порядке и группами. В каждом случае “Диалюкс” делает перерасчет освещенности по новой информации.



3. Разметка.
   На этом этапе результаты планирования переносятся на реальный потолок. В зависимости от применяемого варианта монтажа выполняется подготовка установочных мест (потолочных ячеек): убирается плитка, размечаются и высверливаются монтажные отверстия, вырезается полость для врезного светильника и т.п.

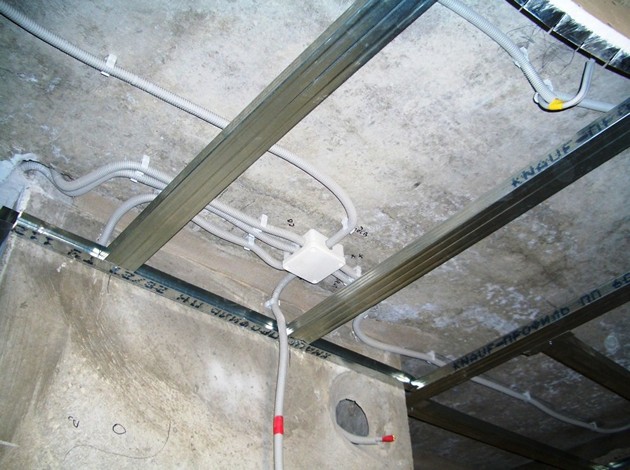

4. Прокладка электропроводки.
   Прокладываются электрические кабели от автоматов в электрощите до мест размещения осветительных приборов. Устанавливаются клавишные выключатели и подключаются к общей схеме. Рекомендуется использовать трехжильный кабель (фаза, ноль, земля) с изоляцией, не распространяющей горение, например, ВВГнг. Проводка обычно прячется в гофре, которая закрепляется на каркасе при помощи пластиковых стяжек. Распределительные коробки размещаются рядом с группами светильниками. Подключение осветительных устройств к распредкоробкам следует выполнять параллельно, отдельными проводами.

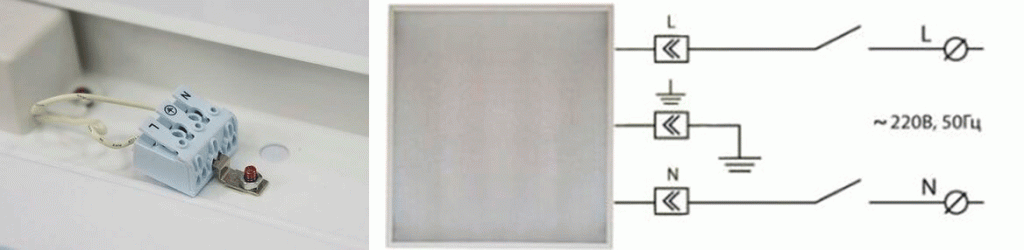

   На корпусе светильника расположена клеммная колодка с тремя выводами: L – фазный, N – нулевой, PE – земляной. Важно не перепутать подключаемые на нее провода, чтобы избежать проблем с освещением в дальнейшем.



Что понадобится для монтажных работ?

• стремянка высотой более трех метров
• плоскогубцы
• отвертки
• изоляционная лента или термоусадочная трубка
• индикатор переменного напряжения

Особенности монтажа светильников

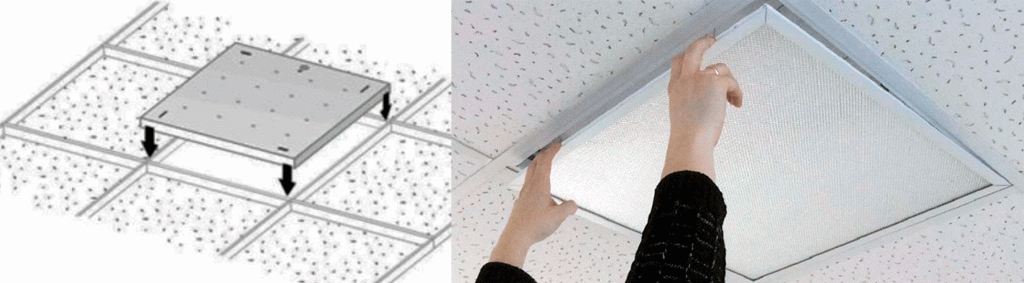

Встраиваемый

Вставить корпус светильника в открытую потолочную ячейку, удерживая его в диагональном положении. Затем уложить горизонтально и совместить с краями монтажной ниши.

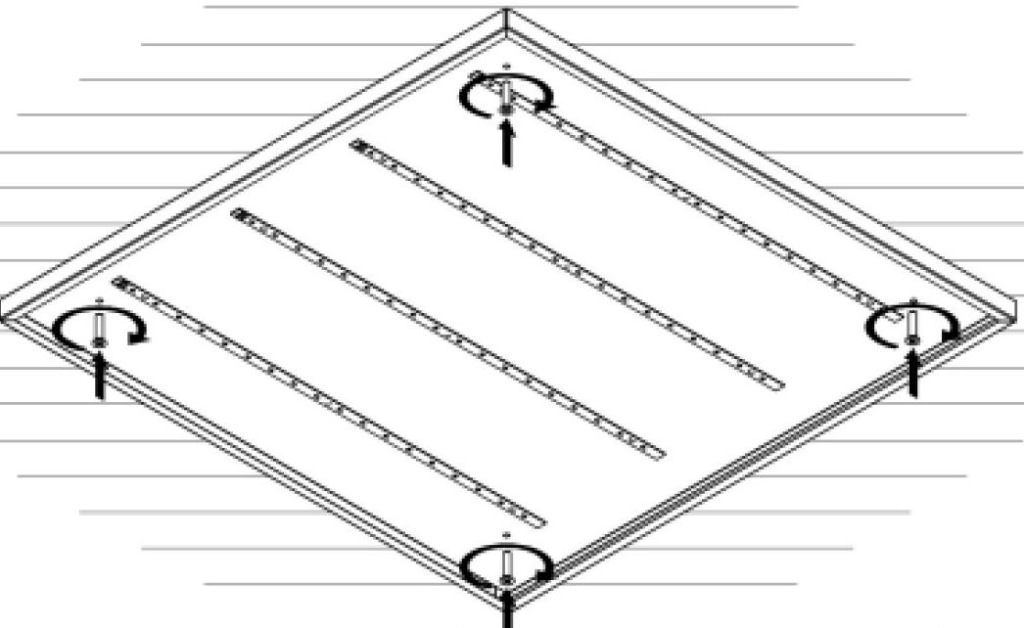

Накладной

Вначале необходимо снять боковую стенку и экран. Затем прикрутить корпус к декоративной плите саморезами через имеющиеся в нем монтажные отверстия. Далее выполнить обратную сборку.

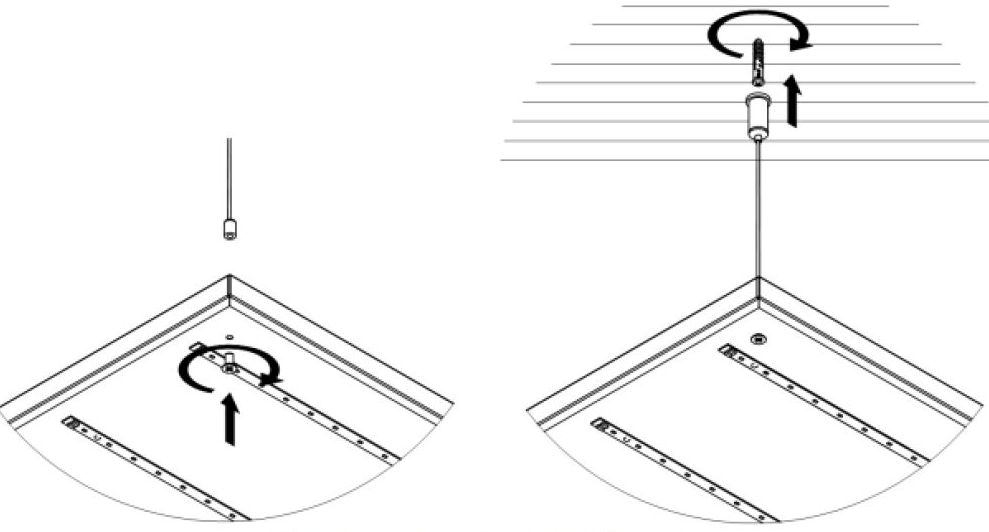

Подвесной

Тросовая система крепится на потолочных креплениях, которые фиксируются на потолке с помощью дюбелей и шурупов. Ультратонкая led панель подвешивается на металлических тросиках длиной до 1 метра. После регулировки высоты подвеса она блокируется специальными фиксаторами.

Техника безопасности

• подключение электропроводки к автомату электропитания производится только по завершении всех монтажных работ;
• необходимо убедиться в отсутствии напряжения на электрокабеле перед началом работ;
• нельзя сращивать провода скруткой. Нужно применять специальные соединители;
• весь инструмент должен иметь пластиковые или резиновые ручки;
• заземление светотехнического оборудования выполняется обязательно;
• перед подключением питания 220 Вольт необходимо проверить созданную проводку мультиметром на отсутствие короткого замыкания и правильность всех соединений.
