Почему моргает светодиодная лента?

Читатели нашего блога попросили рассказать о причинах моргания светодиодной ленты. Как правило, эта проблема возникает у людей, купивших LED-ленту, блок питания и другие аксессуары на рынке или в небольшом магазине. Мигание smd-ленты наблюдается при как ее включении/отключении, так и во включенном состоянии. Ситуация весьма неприятная и требует грамотного оперативного решения. Давайте вместе разбираться, почему лента неожиданно начинает моргать.

Причины моргания LED-ленты

Причин неприятного мерцания несколько. Все они связаны с нарушением нормального электропитания светодиодной ленты напряжением 12 В, 24 В, 220 В. В зависимости от проблемы мигание появляется сразу или в процессе работы. Могут мигать все светодиоды, отдельные группы или один smd-светодиод. Рассмотрим основные причины и признаки их проявления.

Блок питания

При выборе блока питания для ленты необходимо учитывать запас мощности 25% к расчетному значению. На блоках AC/DC всегда указано паспортное значение мощности и следует выбирать его по формуле:

P пасп = P нагр + 25%

В этом случае гарантирована стабильная работа нагрузки во всех режимах. Но если мощности блока питания недостаточно, то светодиоды сначала светятся ярко, а затем быстро тускнеют. Далее все повторяется. Перепады интенсивности светового потока визуально воспринимаются как мерцание. Обычно эта проблема выявляется сразу при включении LED-ленты.

Второй важный момент. Часто покупатели стараются сэкономить и приобретают дешевые БП китайского производства. Недостатком подобной продукции является несоответствие паспортной мощности фактическому показателю. Вы покупаете преобразователь питания на 300Вт, а фактически он выдает 250Вт или еще меньше.

Покупайте блоки питания только в надежных магазинах, предлагающих продукцию хорошо зарекомендовавших себя производителей.

Подключение ленты к такому источнику электропитания вызывает не только моргание, но и отключение БП из-за большой перегрузки.

При проблеме с блоком электропитания замените его на новый с параметрами, соответствующими техническому расчету.

Плохая пайка

В процессе монтажа и соединения нескольких шлейфов светодиодной ленты, соединения обычно выполняются с помощью пайки. Нередко люди используют активные (кислотные) флюсы, которые постепенно разъедают места соединений.

Рекомендуем паять только канифолью.

Вследствие воздействия неправильного флюса нарушаются контакты. На них увеличивается падение напряжения, что приводит к изменению режима электропитания smd-светодиодов и, как результат, к перебоям в интенсивности излучаемого света. Что опять же воспринимается как моргание светового потока.

Как быть в этом случае? Можно вырезать ленточный кластер с разрушенными контактами и запаять вместо него новый, выполнив нужные паечные соединения.

Используйте паяльник на 15 - 25Вт.

При использовании мощного паяльника перегревается контактная площадка и нарушается ее контакт с печатной дорожкой. Неустойчивое контактное соединение вызывает эффект мерцания.

Коннекторы

Зачастую для выполнения соединений выбирают коннекторы вместо пайки. Это простое и эффективное решение для оперативного монтажа. Однако следует учитывать, что контакты коннектора могут окислиться вследствие воздействия влажной внешней среды. Например, в помещении, которое только что покрасили, побелили, залили стяжкой полы.

Под действием большого рабочего тока окисленные контакты нагреваются и постепенно выгорают. Что приводит к сильным изменениям тока и, соответственно, к перепадам интенсивности светового потока. Нередко покупаются некачественные коннекторы, создающие нестабильные соединения. Такой выбор опять же способствует быстрому выгоранию контактных точек.

Не стоит применять коннекторы для соединений светодиодных лент с общей длиной, превышающей 5 метров. Паечные соединения будут гораздо лучшим вариантом.

Неисправные светодиоды

Разумеется, smd-светодиоды со временем выходят из строя. Для понимания последствий уточним, что светодиоды на ленте группируются в кластеры.

Количество LED в кластере зависит от типа лед-ленты:

• 12 В – 3 штуки;



• 24 В – 6 штук;
• 220 В – 30/60 штук.

Внутри одного кластерного участка светодиоды соединены последовательно. А сами кластеры – параллельно. Что из этого следует?

При неисправности одного светодиода проблема отражается только на одном кластерном отрезке. То есть, если единичный лед начинает резко изменять яркость свечения, то и остальные led внутри кластера будут вести себя аналогично. На остальной ленте эта неисправность никак не скажется.

Проблема решается заменой неисправного светодиода либо всего кластера в целом.

Диммер и контроллер RGB

Диммер используется для регулировки яркости свечения LED-ленты с помощью широтно-импульсной модуляции рабочего тока. При его неисправности возможно хаотичное изменение интенсивности освещения. Чтобы выявить проблему, нужно исключить диммер из цепи, подсоединив ленту напрямую к источнику электропитания. Если ситуация нормализуется, то диммер подлежит замене.

Контроллер RGB предназначен для управлением цветовой палитрой и яркостью многоцветных лед-лент. При появлении мигания необходимо убедиться в исправности этого прибора.

Для этого необходимо убрать RGB-контроллер из системы и подать питание по отдельности на контакт каждого цвета. Если в этом случае LED-лента начинает светиться в штатном режиме, то следует произвести замену контроллера.

Гораздо реже проблема связана с дистанционными пультами управления диммерами и контроллерами. Причиной может быть сам пульт или севшие батарейки.

Другие причины

Моргание отдельного кластера светодиодной ленты нередко происходит из-за перегрева печатных дорожек и появления на них микротрещин. Визуально это проявляется как потемнение участка led-ленты. Лучшим выходом будет замена проблемного отрезка.

Распространенным случаем является моргание диодной ленты после выключения. Причиной может быть неисправный усилитель, диммер или контроллер. Использование усилителя актуально при несоответствии мощности диммера/контроллера мощности подключенной нагрузки. Исправность этих устройств определяется простым исключением их из системы.

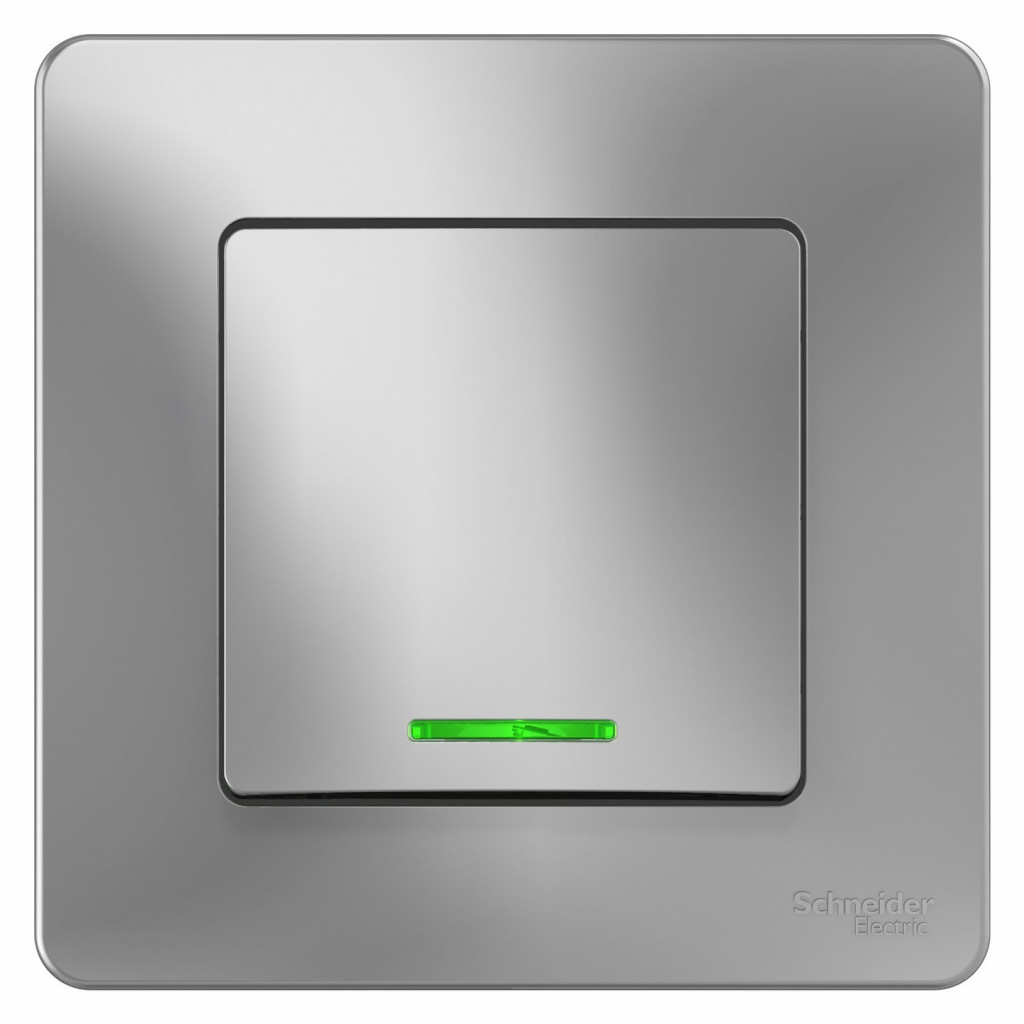

Еще одной причиной мерцания может быть наличие индикаторной подсветки в выключателе. Индикаторная лампочка вызывает прерывистое свечение светоизлучающих диодов даже при отключении подачи электропитания.

Проверка состоит в подаче напряжения 220 В на блок питания напрямую от розетки, минуя выключатель.

Как найти и устранить проблему мигания лед-ленты

Самостоятельно разобраться с проблемой могут только люди, хорошо знакомые с электрикой и электроникой. Нужны теоретические и практические знания, умение пользоваться измерительными приборами.

Но российские домашние мастера привыкли делать все своими руками и не надеяться на стороннюю помощь. Именно для них мы вкратце расскажем о способах устранения возникших неисправностей.

Понадобится обычный мультиметр и схема выполненных соединений.

Вначале требуется измерить величину переменного напряжения, поступающего на БП. Затем измеряется напряжение 12/24 В на выходе блока. И далее по цепочке вплоть до входных контактов самой ленты. Если эти параметры отличаются от номинала более чем на 10%, то именно здесь может скрываться причина мерцания.

Допустим, что до ленты напряжение соответствует норме. Тогда переходим к проверке самой лед-ленты и всех контактных соединений. Вначале – визуальный осмотр контактных площадок, печатных дорожек и смд-светодиодов. Обращаем внимание на дефекты соединений, потемнения участков ленты, некачественную пайку.

Неисправный SMD-светодиод обнаруживается по черной точке на его поверхности или потемнению, которое зрительно выделяет элемент из общего ряда.

Светодиод, вызывающий подозрение, можно закоротить кусочком провода и посмотреть на результат. Если он действительно неисправен, то другие led кластера начнуть работать в штатном режиме.

Иногда встречается некачественная пайка светоизлучающих диодов, которая проверяется простым нажатием. Нажимаете – весь участок светится нормально, отпускаете – появляется моргание. Выход – перепаять ненадежное место.
