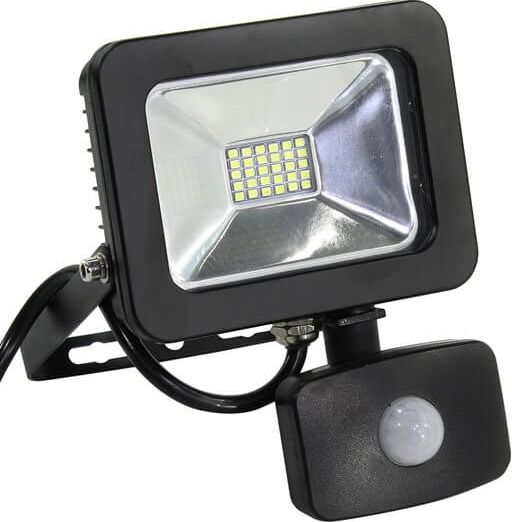

Почему мигает светодиодный прожектор?

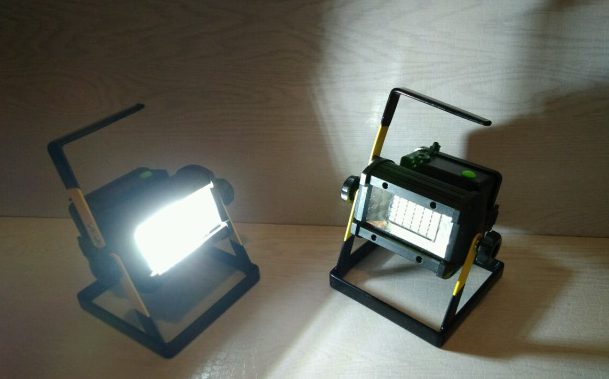

Как работает светодиодный прожектор?

Источником света служат светоизлучающие диоды с высоким уровнем светоотдачи (Лм/Вт). Поэтому прожектор выдает яркий световой поток при небольшом энергопотреблении.

Излучающий элемент изготавливается в двух вариантах:

1. SMD светодиоды на монтажной плате. Они последовательно группируются в кластеры, которые, в свою очередь соединяются параллельно. При выходе диода из строя, не работает один сегмент, а остальные продолжают функционировать.

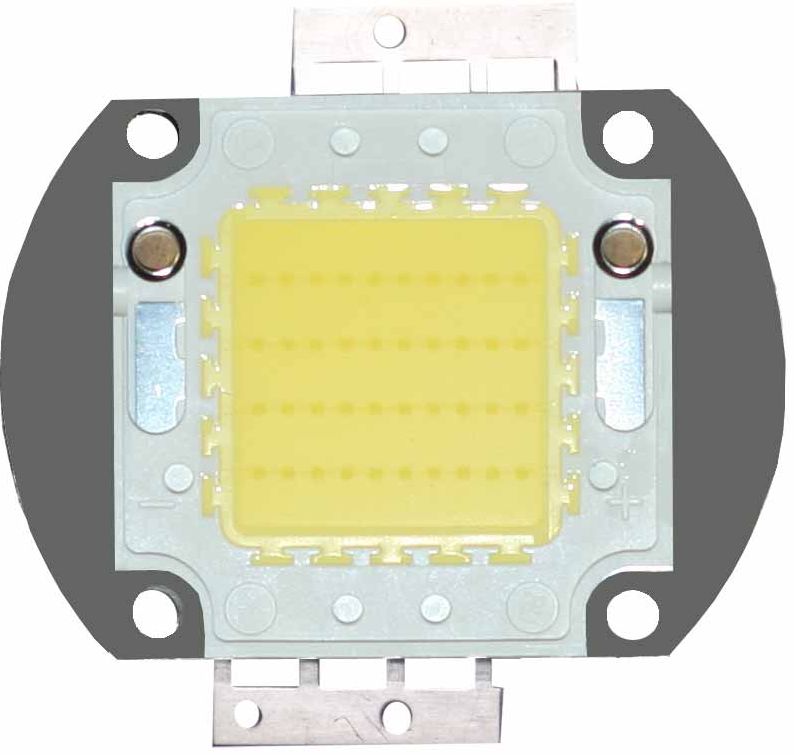

2. COB-матрица. Более технологичное решение, позволившее добиться яркого и однородного свечения с минимальной излучающей площади. Исключается перегрев светодиодов, отсутствует необходимость в сложной оптической системе для формирования пучка света.




   Идея состоит в объединении большого количества мелких бескорпусных диодов в единую матрицу на общей трехслойной подложке: токопроводящий слой, диэлектрик, металлическая теплоотводящая основа. Поверхность изделия покрывается люминофором.

Светодиоды начинают излучать свет после подачи на них напряжения питания определенного номинала. Для поддержания стабильной яркости требуется электропитание с нормированным стабилизированным током. В процессе работы ток поддерживается на неизменном уровне, а напряжение может изменяться в заданных пределах.

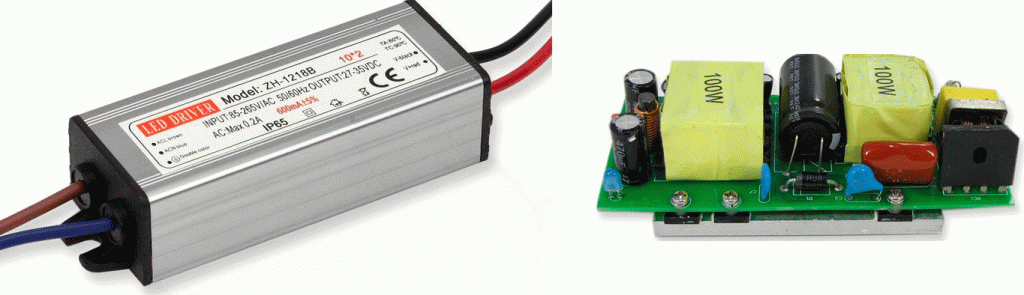

В светодиодных прожекторах используется не традиционный блок электропитания, а, так называемый, драйвер. Основное отличие состоит в том, что он выдает стабилизированный ток, а не напряжение. Известные производители применяют более надежные драйверы, в которых для компенсации девиации тока применяется широтно-импульсная модуляция.

Управляющие ШИМ сигналы характеризуются подачей на нагрузку высокочастотных импульсов с паузами между ними. Яркость светодиодов определяется соотношением длительности импульсов и пауз.

Причины мигания прожектора

1. Комплектация примитивными драйверами – линейными и RC типа. Это делается для удешевления продукции. Поскольку качественные IC-драйверы с ШИМ на микросхемах стоят довольно дорого. Простейшие драйверы не способны обеспечить постоянную яркость при колебаниях переменного напряжения электросети 220 Вольт. В результате диоды светят то ярче, то тусклее.
2. Неисправность драйвера. Отказывают как дешевые, так и дорогостоящие модели (гораздо реже).
3. Некорректная работа датчика движения или освещенности. Причиной может быть неисправность сенсора либо неправильная настройка срабатывания.
4. Ухудшение контактов из-за подгорания или “холодной” пайки электронных компонентов и проводов.
5. Попадание дождевой воды внутрь корпуса из-за нарушения его герметичности. Сильный нагрев прожекторного оборудования вызывает переход воды в парообразное состояние. А после выключения устройства и охлаждения, влага оседает на электронных блоках и светодиодах. Такая ситуация приводит к появлению паразитных микротоков, нарушению рабочего режима и морганию света.
6. Неисправность дополнительных приборов управления яркостью и цветом светового потока – диммера и RGB контроллера.





Как самостоятельно устранить моргание прожектора?

1. Заменить неисправный драйвер на надежную модификацию с ШИМ. При выборе следует учитывать характеристики: мощность, диапазон напряжения, ток.
2. Проверить корректность срабатывания датчика. При обнаружении проблем, нужно правильно его настроить либо поменять.
3. Разобрать прожектор и осмотреть контактные группы, качество пайки, целостность проводки, а также убедиться в отсутствии влаги на внутренних поверхностях.
4. Убрать из схемы диммер, контроллер и протестировать работу прожектора. Если мигание исчезло, то заменить неисправный блок управления.
