Монтаж и схемы подключения гибкого неона

В этой статье мы расскажем, как сделать своими руками подсветку из неоновой ленты. Вы познакомитесь со всеми этапами работ: от нарезки до его монтажа и подключения. Наши схемы помогут правильно подключить светодиодный неон к блоку питанию и управления.

Подготовка к установке гибкого неона

Перед началом работ необходимо нарисовать план размещения неоновой подсветки на потолке, фасаде дома или в автомобиле. Несложный чертеж позволяет точно рассчитать нужное количество гибкого неона.

Вначале потребуется измерить монтажные длины с учетом всех изгибов и поворотов трасс прокладки. И далее их суммировать, чтобы заказать оптимальное число катушек с неоном. Кроме того, эти данные понадобятся для расчета номинальной мощности блока питания.

Стандартный набор светотехнического оборудования, который должен быть приобретен перед монтажом состоит из 3 позиций:

• Неоновый шнур в катушках или бухтах.
• Блок электропитания для неоновой ленты (только для изделий на 12/24В).
• Электрокабель со встроенным сетевым адаптером для моделей на 220В.

Управление:

• Диммер – для регулирования яркости светового потока.
• Контроллер RGB – для управления многоцветным гибким неоном.





Сборка действующей электросхемы подсветки напоминает складывание пазла. Каждый структурный элемент становится только на свое место и выполняет строго заданные функции.

Можно ли резать неоновую ленту?

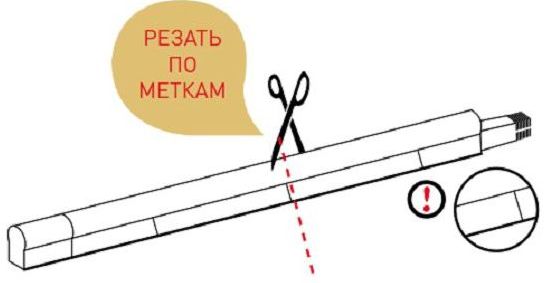

Неон можно резать. Нарезка гибкого неона на сегменты выполняется по линиям, отмеченным на силиконовой оболочке изделия. Отмеряем требуемое расстояние и находим ближайшую метку с обозначением символа ножниц (пунктирной либо сплошной линии).

Разрезать ленту можно острым ножом или ножницами. Вначале аккуратно прорезается наружный силикон, затем режется печатная плата.

Низковольтная продукция (12/24В) продается в рулонах по 5 метров с допустимой кратностью резки от 2,5 см. Уличные модели (220В) поставляются в 50-метровых и 100-метровых бухтах. Шаг реза составляет 100 см.

Кратность резки отличается у различных производителей. Поэтому выбирайте наиболее удобный вариант под ваш проект.

---

Как соединить гибкий неон?

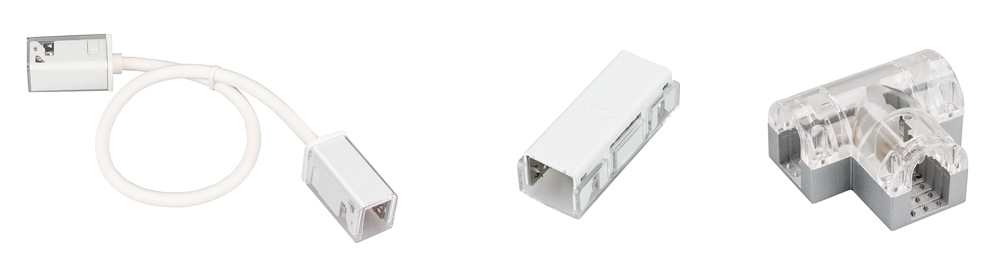

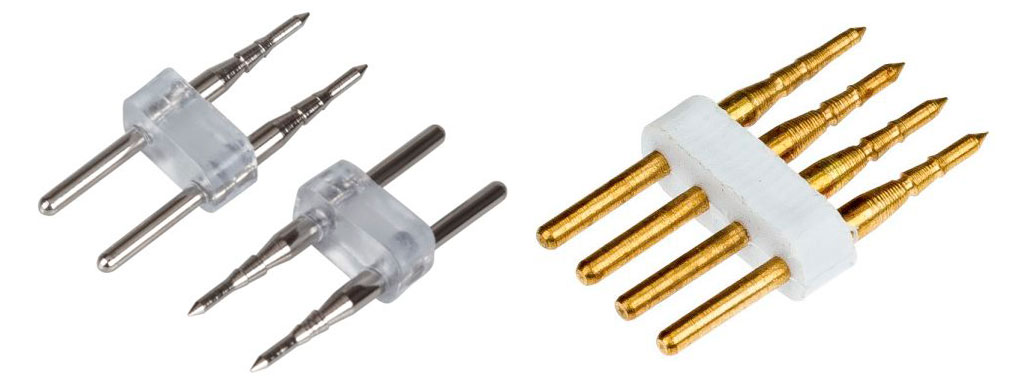

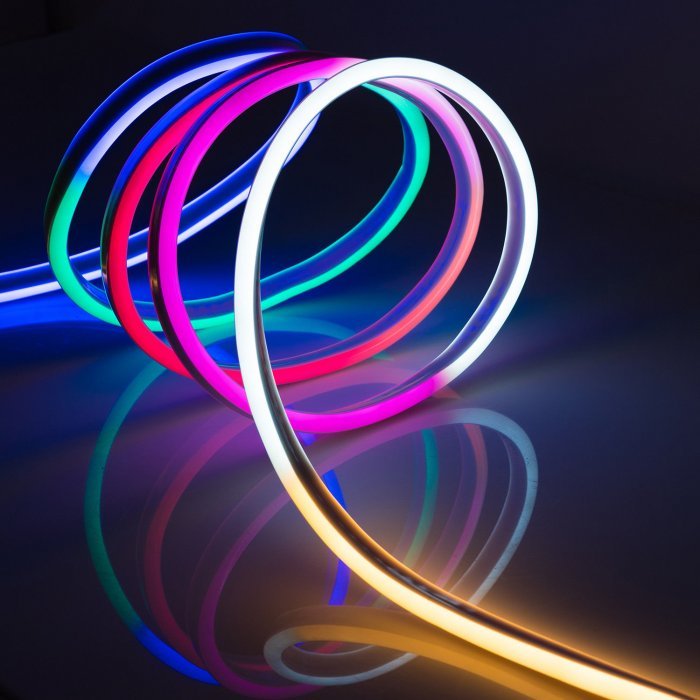

Отрезки неоновой ленты последовательно соединяются силовыми коннекторами в единый шлейф. Соединители с 2 контактами (плюс, минус) предназначены для одноцветных моделей, а с 4 контактами (общий плюс и три минуса по числу каналов) для многоцветных RGB модификаций.

Для создания шлейфов различной топологии используются переходники разного типа: прямые, Т-образные, Г-образные.

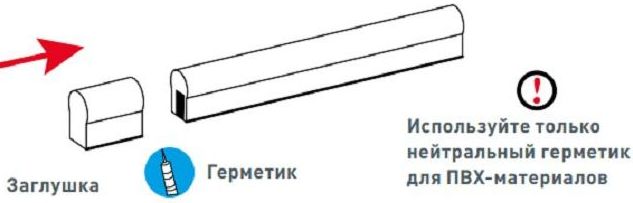

Стыки штыревых коннекторов с гибкой ПВХ трубкой обрабатываются специализированным герметиком. Тупиковая сторона закрывается заглушкой.



---



Монтаж гибкого неона

Для монтажа неоновой ленты своими руками в квартире, доме, любом другом помещении, а также на улице применяются специальные крепежные детали. Установка на потолке и стенах производится идентичными крепежными элементами. Использование того или иного крепежа для неоновых трубок зависит от варианта прохождения трассы монтируемого шлейфа.

Примеры крепежа:











---

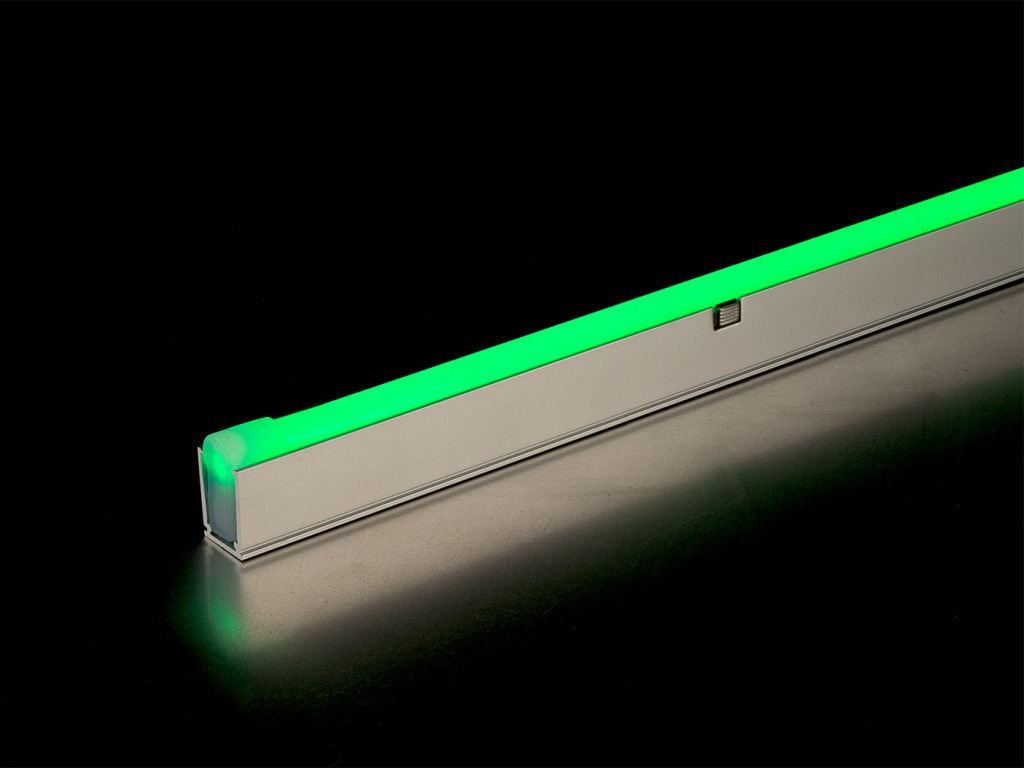

1. Прямолинейная (контурная светящаяся подсветка)

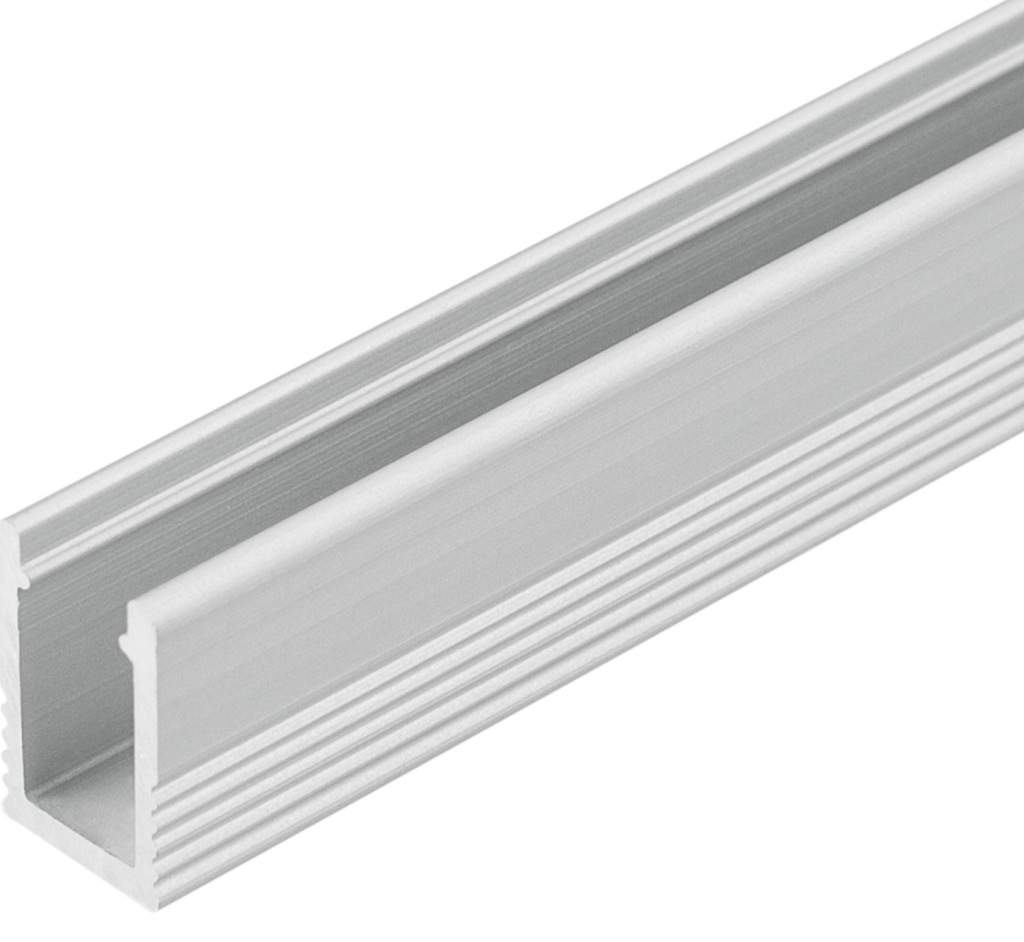

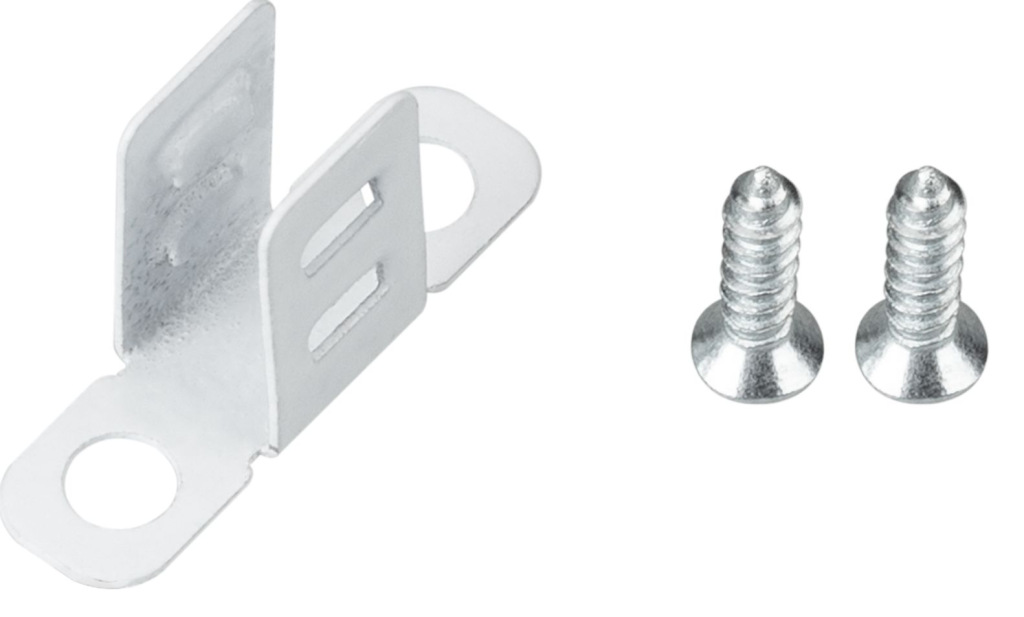

Осуществляется при помощи алюминиевого или пластикового профиля, а также металлических П-образных держателей. Крепежные детали фиксируются на плоскости пластмассовыми дюбелями с шурупами, а в них вставляется внатяг неоновая трубка.

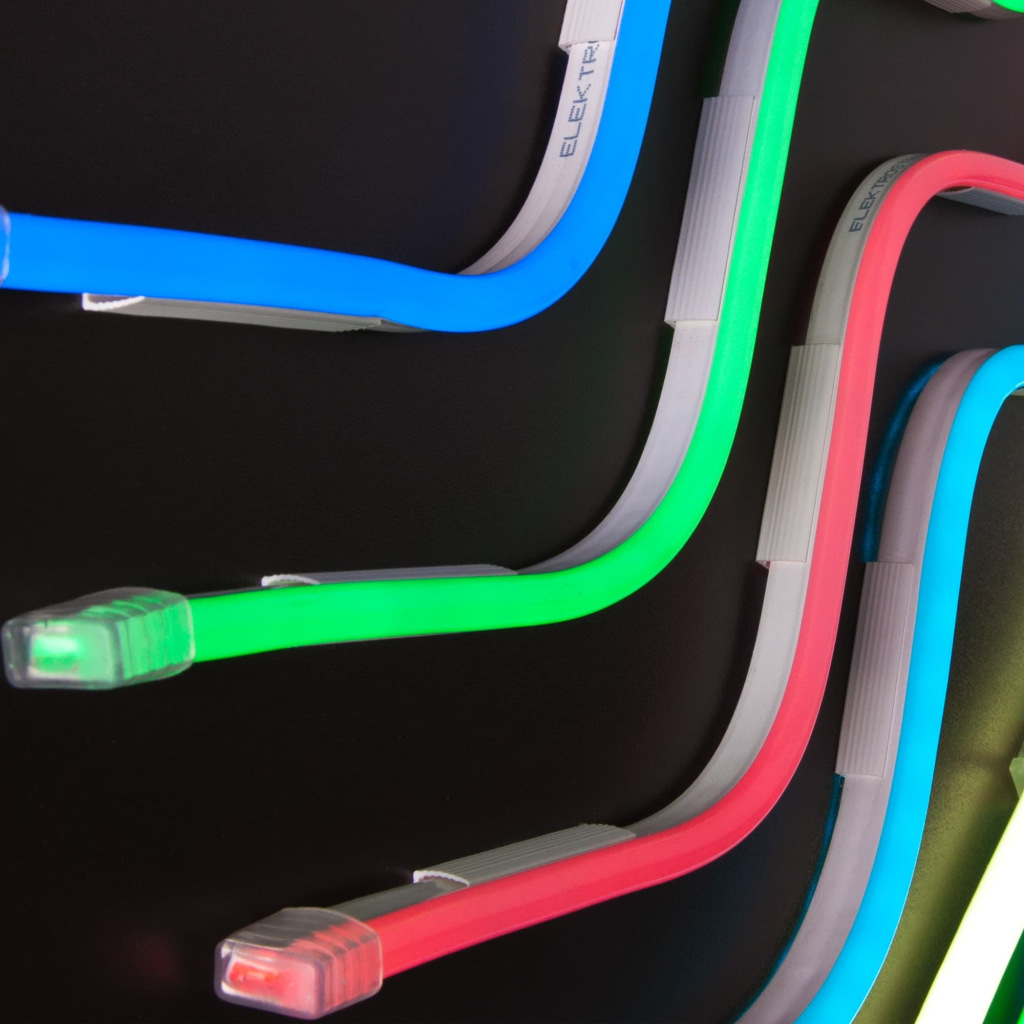

2. Криволинейная (неоновые светящиеся вывески, реклама и надписи)

Выполняется 2 методами:

• С помощью скоб.
• Внутри проделанного паза, на герметик.

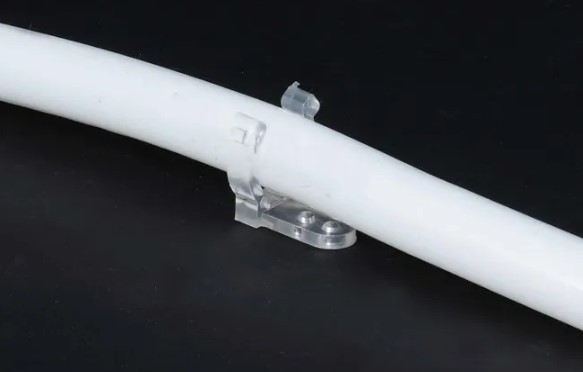

Такими способами обычно крепится неон прямоугольного сечения с торцевым излучением света. Модели круглого сечения с круговым свечением закрепляются при помощи клипс, либо в пазу.



---

Как подключить гибкий неон?

После того как все фрагменты соединены в общий шлейф, необходимо подсоединить к его началу сетевой электрический кабель со специальным переходником. Выполненное соединение изолируется герметиком, иногда дополнительно термоусадочной трубкой.

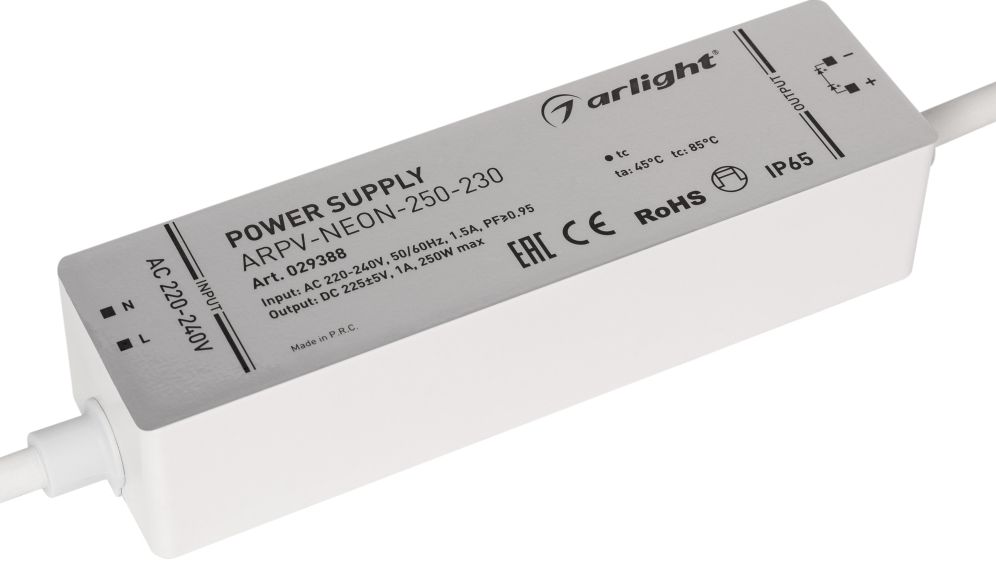

Модельный ряд с напряжением 12В и 24В – через блок питания AC/DC, который выбирается по мощности подключаемой к нему нагрузки.

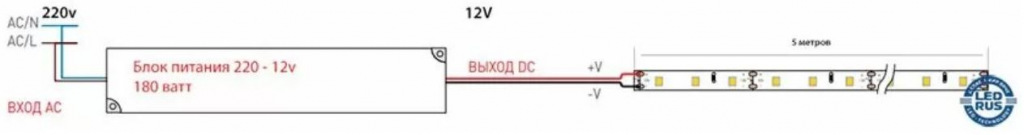

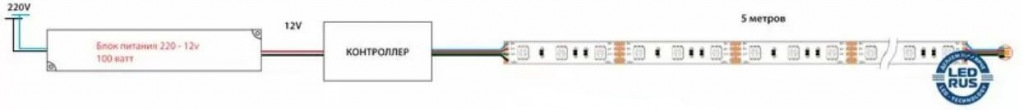

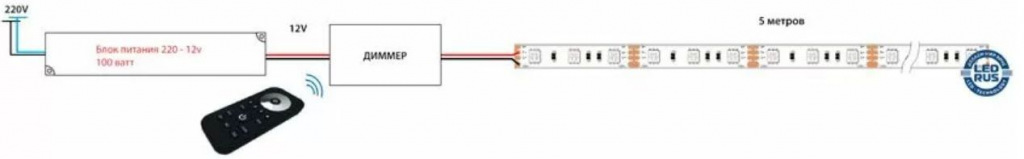

Схемы подключения неона на 12/24В

Поскольку основой неона всех видов является LED лента, то схемы его подключения аналогичны стандартным схемам подключения классических светодиодных лент. Познакомимся с главными схемными решениями:

Модели на 220В – к отдельному однофазному автомату или в электророзетку. Кабель электропитания дополняется встроенным адаптером с диодной сборкой.

Либо ставится отдельный блок с силовыми диодами для питания гибкого неона выпрямленным напряжением.

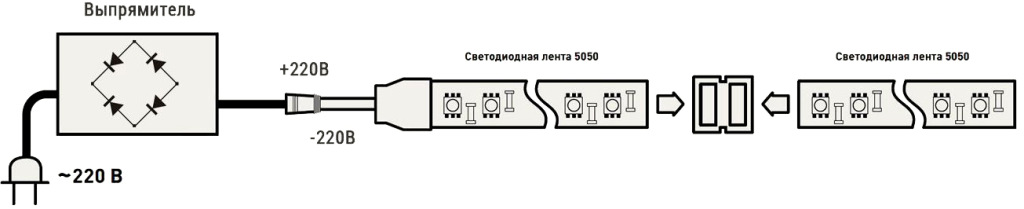

Схема подключения неона на 220В

Часто задаваемый вопрос “что лучше - флекс неон 220В или 24В"? Неоны с разными типами электропитания имеют свои плюсы и минусы.

Изделия на 12/24В универсальны и используются как внутри зданий, так и на улице. Они оснащаются более технологичными контроллерами, позволяющими запускать программы переливания у многоцветных неоновых лент, а у одноцветных моделей – плавно управлять яркостью свечения.

220-вольтовый неон устанавливается преимущественно на улице. Его преимуществом является большая длина. Можно приобрести бухты на 50-100 метров. Такой вариант очень удобен для создания длинных неразрывных шлейфов. Поскольку сокращает сроки монтажа благодаря отсутствию затрат времени на выполнение соединений между отдельными отрезками.

---

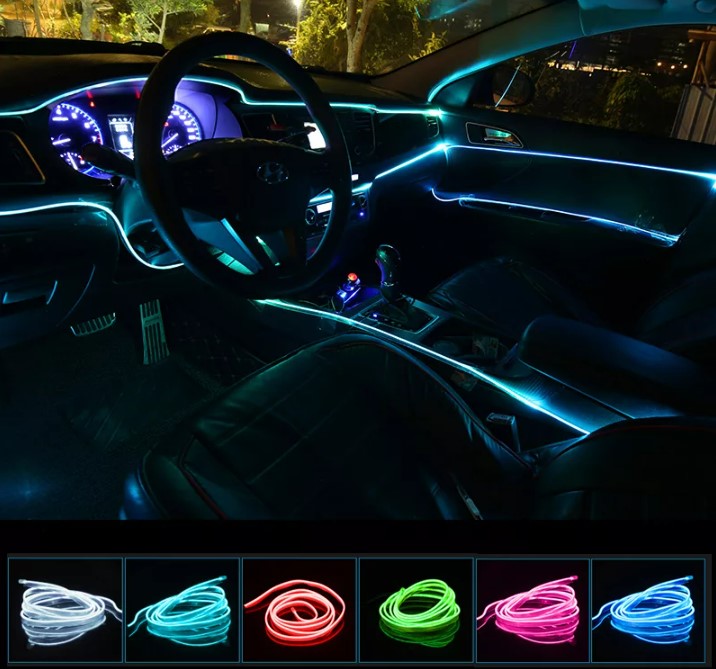

Как установить и подключить неон в авто?

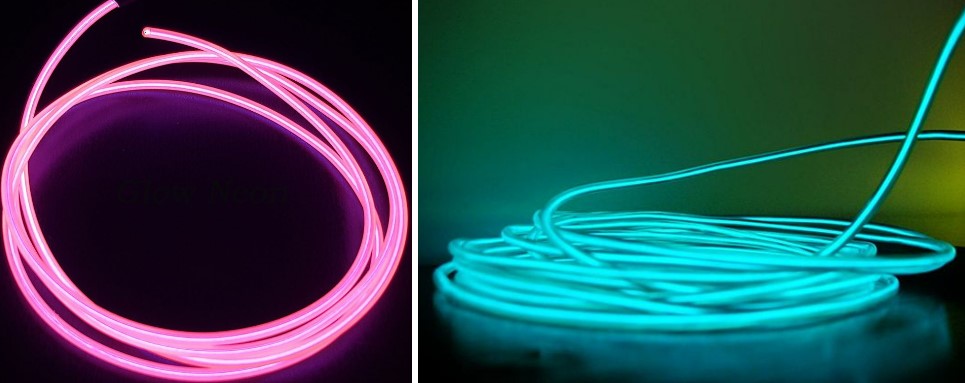

Неоновая нить применяется для контурной подсветки салона автомобиля. Для этих целей оптимально подходит холодный неон. Визуально это тонкий и гибкий шнур малого диаметра: 1,4; 2,3; 3,2; 5 мм. Он хоть и называется неоном, но является совершенно другим типом светотехники, с иным принципом работы.

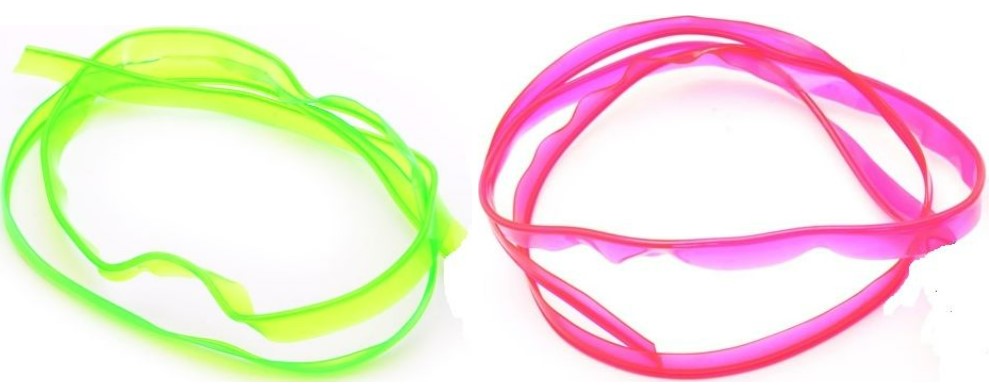

Монтаж в машине чаще всего выполняется неоновым шнуром с фиксатором (юбкой) – силиконовой полосой, которую можно легко закреплять в зазорах приборной панели, торпеды, дверной отделки и т.п. Важным преимуществом холодного неона является отсутствие ограничений по шагу нарезки на сегменты.

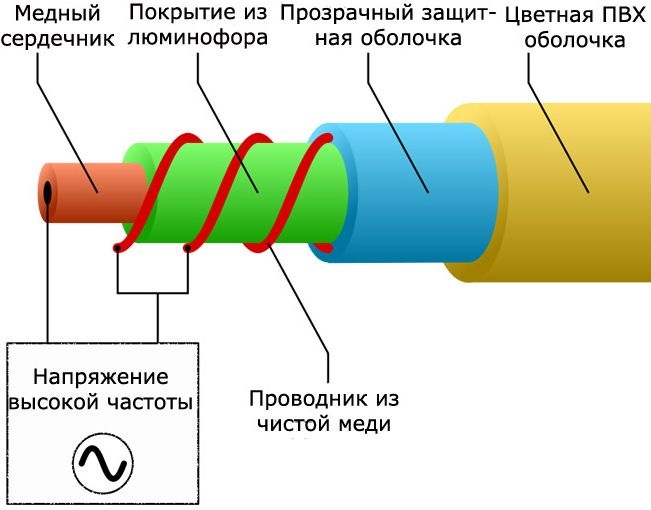

Конструкция холодного неона состоит из пяти частей:

• Наружной ПВХ оболочки, окрашиваемой в различные цвета. От ее окраски зависит цвет излучаемого светового потока.
• Прозрачной защитной изоляции.
• Люминофорного покрытия с диэлектриком.
• Двух проводов из меди, навитых на сердечнике.
• Центрального медного проводника.





Принцип действия основан на явлении электролюминесценции. На центральную жилу и навитые провода подается высокочастотное (2-5 кГц) переменное напряжение 100-180 Вольт. В неоновом шнуре наводится электромагнитное поле, которое инициирует свечение люминофора.

Особенности подключения неона для автомобиля

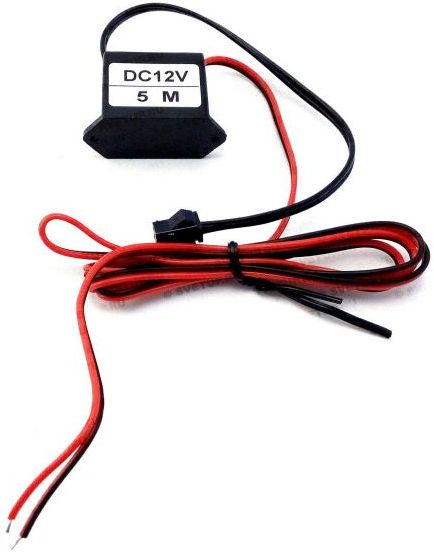

Подключение холодного неона к бортовой автомобильной сети 12 Вольт осуществляется через специальный двухканальный инвертор. Инвертирующее устройство преобразует постоянное 12-Вольтовое напряжение в переменное ВЧ напряжение с требуемой амплитудой.

Два провода (красный и черный) от инвертора подсоединяются к плюсу и минусу 12В. А двухпроводной кабель с коннектором подключается к неоновому шлейфу.

Неоновую трубку необходимо терминировать разъемом. Приведем алгоритм выполняемых действий:

1. Острым ножом аккуратно прорезаем два слоя оболочки на расстоянии 1-1,5 см от края шнура и осторожно снимаем изоляцию.
2. Видим две тонких проволоки. Скручиваем их, получая первый контакт.
3. Снимаем диэлектрик и люминофорное покрытие, открывая доступ к центральному проводнику. Это второй контакт.
4. Присоединяем 2 провода от коннектора к 2 подготовленным контактам. Вначале скручиваем каждую пару, затем облуживаем ее оловянным припоем.
5. Изолируем каждое соединение термоусаживаемой трубкой.
6. Соединяем разъемы.
7. На свободный конец неоновой трубки надеваем колпачок.

В итоге получается эффектная подсветка.

Правила безопасности

При монтаже гибкого неона требуется соблюдать несложные меры безопасности:

• Все работы следует выполнять при отключенном электропитании.
• Для монтажа на высоте нужно использовать прочную стремянку. Табурет и другие предметы мебели для этого не подходят.
• Уличная установка требует особой тщательности герметизации соединений для соблюдения требований к уровню электроизоляции.

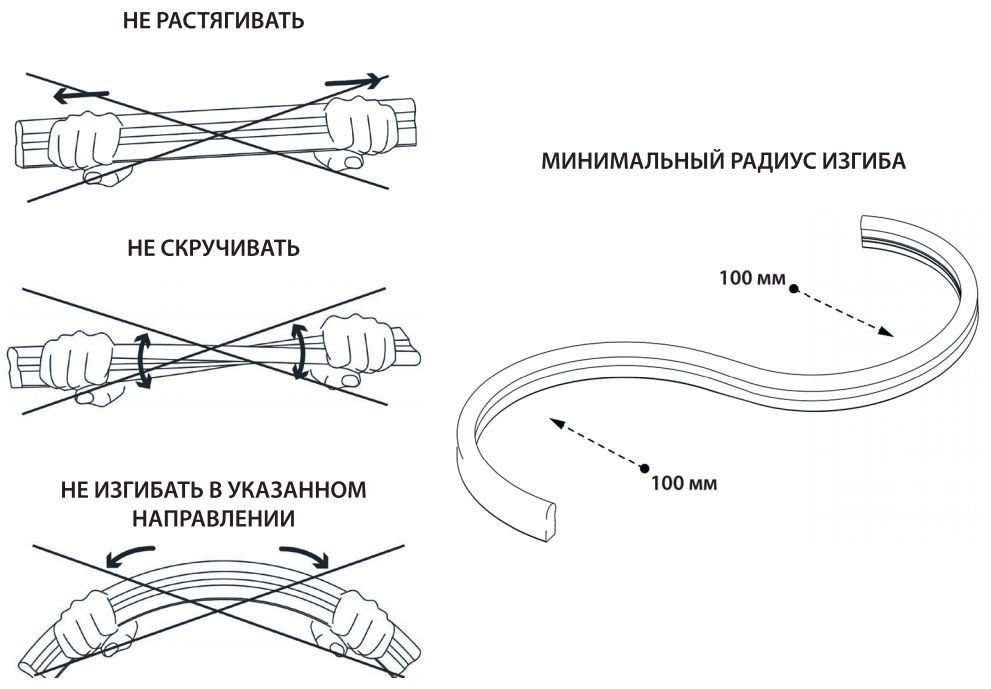

• Нельзя сильно скручивать, сгибать и как-то еще деформировать неоновую трубку из-за опасности повреждения печатной платы со светоизлучающими диодами и нарушения герметичности шлейфа. Максимально допустимый радиус изгиба составляет 10 см.
