Как выбрать консольные светильники

Что такое консольный светильник?

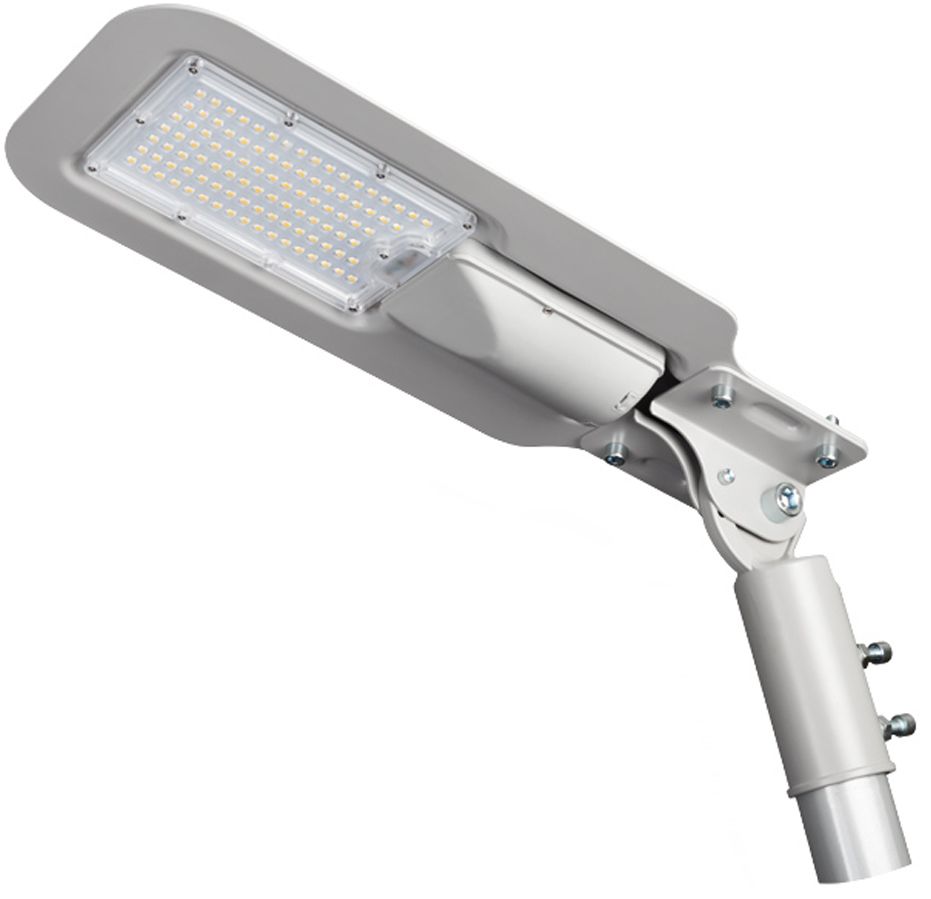

Консольный светильник – это устройство уличного освещения, устанавливаемое на столбе, опоре или стене здания при помощи консоли – специального кронштейна Г-образной формы, изготовленного из металлической трубы.

Источником света служат ртутные лампы высокого давления, натриевые или светодиодные лампы. Помимо этого производители предлагают модели со встроенной светодиодной COB-матрицей, а также на SMD и COB светодиодах со вторичной оптикой.

Светодиоды лидируют по всем основным критериям:

• минимальное потребление электроэнергии;
• светоотдача Лм/Вт на 70% выше чем у конкурентов;
• срок эксплуатации в 3-4 раза дольше;
• лучшая экологичность;
• простая утилизация;
• устойчивость к перепадам сетевого напряжения;
• возможность регулировки яркости (диммирования).

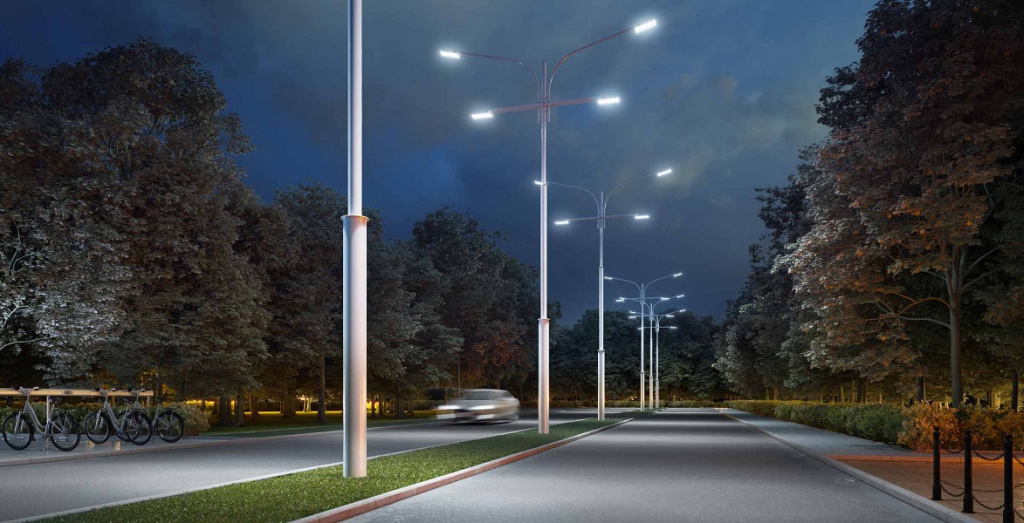

Консольные светодиодные светильники уличного освещения отличаются универсальностью электропитания: от электросети 220 Вольт, от блока питания 36 Вольт, от солнечной батареи. Далее в статье мы будем рассматривать только осветительные приборы на светоизлучающих диодах. Консольный уличный светильник выпускается в одно- и многорожковом исполнении. Рожки могут располагаться под разным углом относительно друг друга. Например: 90°, 120° и 180°. Такая конструкция дает возможность намного увеличить площадь светового покрытия.

Основные преимущества консольных светильников

• высокая энергоэффективность;
• компактные размеры и небольшой вес;
• мгновенный выход на рабочий режим;
• малый коэффициент пульсаций;
• безопасность для окружающей среды;
• комплектация датчиком освещенности;
• функционирование в диапазоне температур –40° - +40°С;
• класс защиты от пыли и влажности IP65-IP68;
• стойкость к механическим воздействиям;
• долговечность службы.

Где используются консольные светильники?

Электроосвещение в темное время суток:

• локальных и магистральных дорог;
• железнодорожных переездов, станций;
• аэропортов; автовокзалов;
• складов;
• АЗС;
• парков;
• спортивных площадок;
• строительных объектов;
• пешеходных переходов;
• придомовых участков ЖКУ;
• автостоянок;
• зон охранного и технологического видеонаблюдения;
• мест размещения средств пожаротушения.

Выбор консольных светильников для уличного освещения

Норма освещенности

Является определяющим критерием при расчете количества светотехнического оборудования и силы светового потока каждого источника света. Регламентируется пунктами СНИП 23-05-95 «Естественное и искусственное освещение» и свода правил СП 52.13330.2011. Эти документы нормируют уровень освещенности различных объектов. Приведем примеры:

Освещаемые объекты	Средняя освещенность, Лк (не менее)
Автомагистрали, федеральные и транзитные трассы. Класс дороги - А
А1 Автомагистрали, федеральные и транзитные трассы, основные магистрали города (за пределами центра города) - c пропускной способностью более 10 000 ед/ч	30 Лк
А2 Прочие федеральные дороги и основные улицы (за пределами центра города) - c пропускной способностью 7 000 - 9 000 ед/ч	20 Лк
А3 Центральные магистрали, связующие улицы с выходом на магистрали А1 (в центре города) - c пропускной способностью 4 000 - 7 000 ед/ч	20 Лк
А4 Основные исторические проезды центра, внутренние связи города (в центре города) - c пропускной способностью 3 000 - 5 000 ед/ч	20 Лк



Освещаемые объекты	Средняя освещенность, Лк (не менее)
Автозаправочные станции
Места заправки и слива нефтепродуктов	20 Лк
Подъездные пути с дорог категории А и Б	15 Лк
Подъездные пути с дорог категории В	10 Лк
Остальная территория заправки, имеющая проезжую часть	10 Лк
Стоянки, площадки для хранения подвижного состава
Открытые стоянки на улицах всех категорий и микрорайнах	6 Лк





Освещаемые объекты	Средняя освещенность, Лк (не менее)
П1 Площадки перед входами культурно-массовых, спортивных развлекательных и торговых объектов	20 Лк
П2 Главные пешеходные улицы исторической части города и основных общественных центров, непроезжие и пред заводские площади, детские, посадочные площадки, зоны отдыха	10 Лк
П3 Пешеходные улицы, главные и вспомогательные входы парков, выставок, стадионов	6 Лк
П4 Тротуары, отделенные от проезжей части дорог, основные проезды микрорайонов, подъезды, проходы и центральные аллеи детских и учебных заведений	4 Лк
П5 Второстепенные проезды на территории микрорайонов, хозяйственные площадки, боковые аллеи, хозяйственных входы	2 Лк
П6 Боковые аллеи и вспомогательные входы парков административных округов	1 Лк



Яркость

Выбирается исходя из высоты установки лед-светильника, освещаемой им площади, требуемой нормы освещения. Обычно это 3000 Люмен и больше. Мощность энергопотребления. Зависит от типа и общего числа светодиодов.

Цвет свечения

Выбор цветовой температуры определяется видом освещаемого объекта. Например, на автомагистралях должен применяться нейтральный оттенок белого света в диапазоне 3800-4500 Кельвинов.



Цветопередача



Индекс CRI должен быть не менее 80 единиц.

Кривая сила света

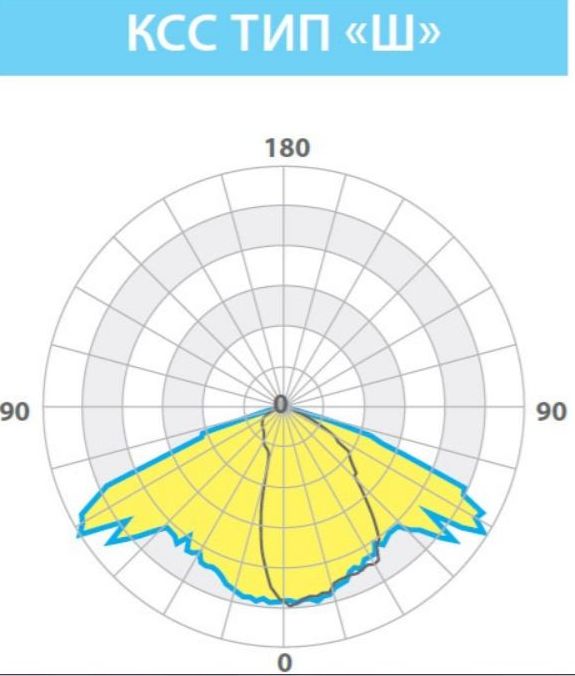

Показывает диаграмму распределения светового потока на освещаемой поверхности, имеющую неравномерность в разных направлениях. Для автомобильных дорог обычно выбирают КСС Ш, которая формируется с помощью специальной оптики на основе асимметричной линзы и позволяет качественно осветить дорожное полотно.

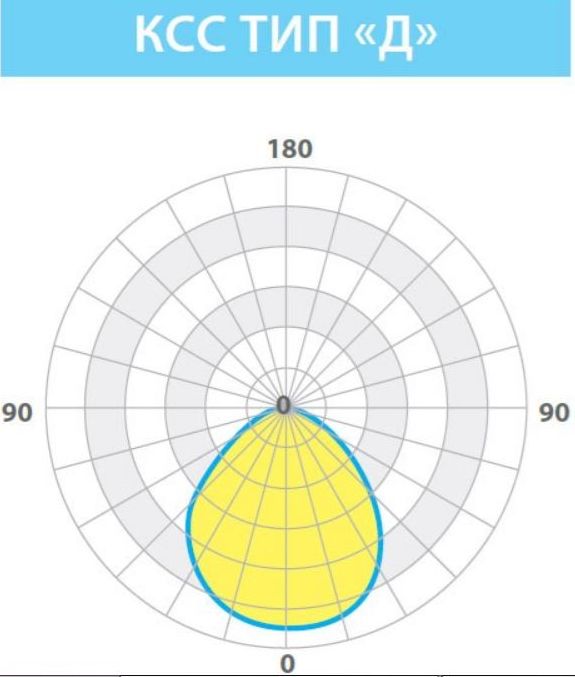

Для всех остальных объектов оптимально подходит КСС Д.

Угол рассеивания света

Влияет на площадь получаемого светового пятна. Стандартно выбирается в пределах 120-160 градусов.

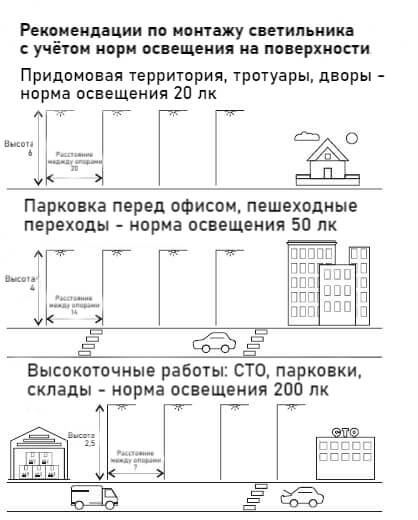

Высота монтажа

• автодороги – до 6 метров;
• пешеходные зоны/переходы, аллеи, дорожки – 2-3 метра.

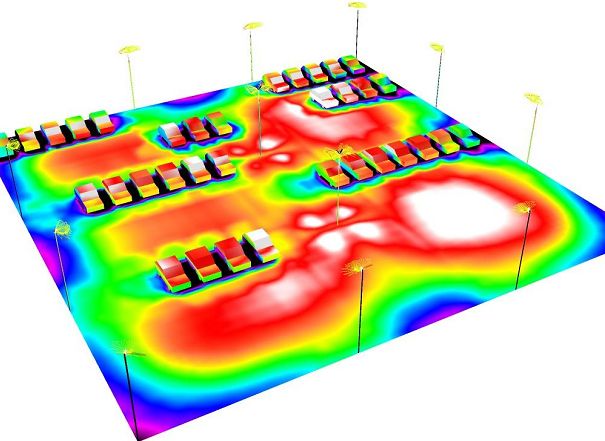

Наиболее точно рассчитать характеристики консольных светильников можно при помощи специализированной программы Dialux. Она моделирует картину освещения объекта на основе характеристик светильников и показывает расчетное значение освещенности его поверхности.

Варианты крепления консольных светильников

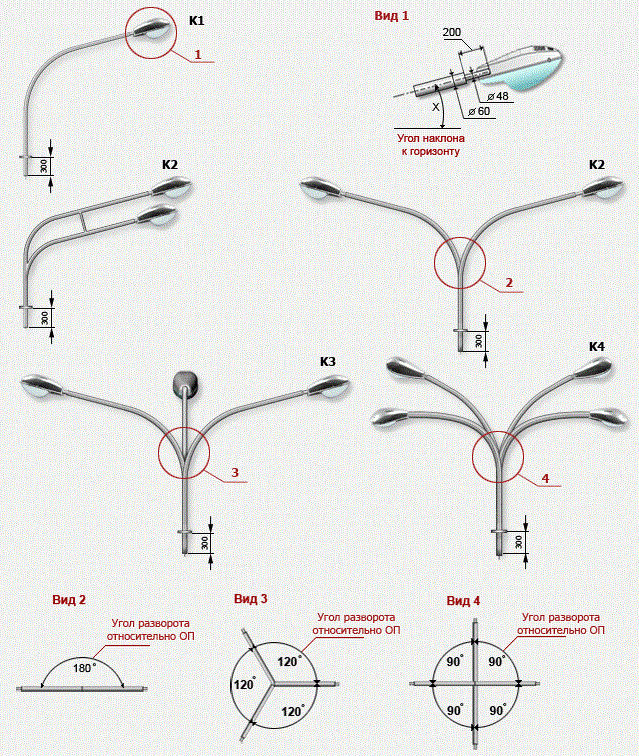

Способ установки осветительного прибора состоит в его посадке на ствол консоли. В основании корпуса имеется посадочное отверстие диаметром до 60 мм, которое превышает диаметр ответной части кронштейна. Консольное крепление светильника фиксируется болтовым соединением, надежно удерживающим осветительное устройство при любой ветровой нагрузке.

Консоль (Г-образный кронштейн) может крепиться на столбе/опоре/стене четырьмя разными способами:

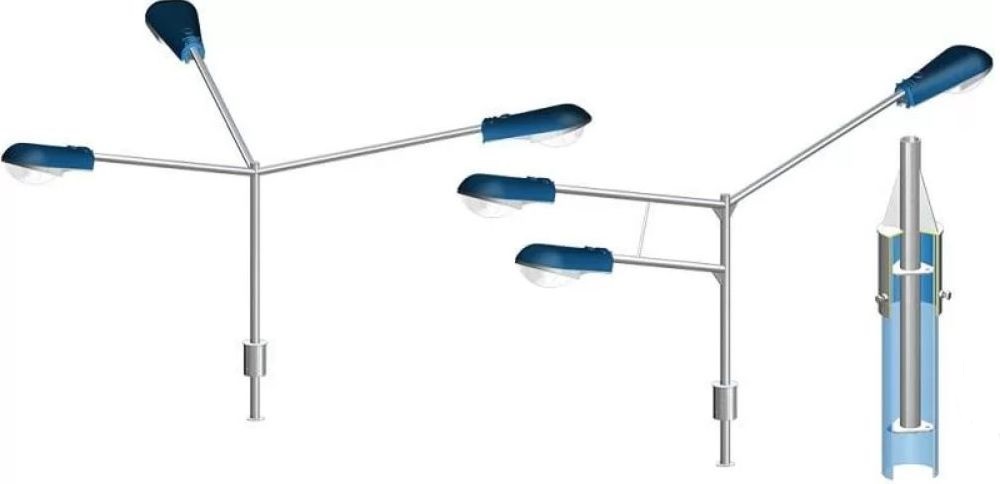

1. На обечайке – деталь в форме цилиндра с резьбовыми отверстиями для ее фиксирования.

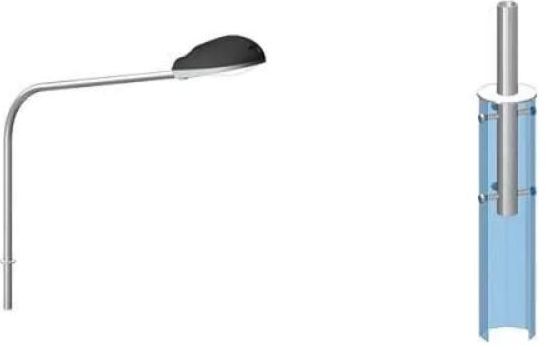

2.  На фланце – ограничительное кольцо, на которое опирается основание кронштейна. Для его фиксации предусмотрены двухрядные резьбовые отверстия.

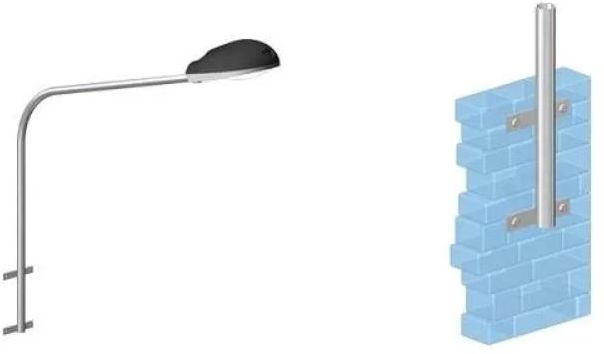

3. Боковой – предназначен для монтажа на плоскую вертикальную поверхность, например, фасад здания/сооружения. Крепеж выполнен в виде двух пластин.

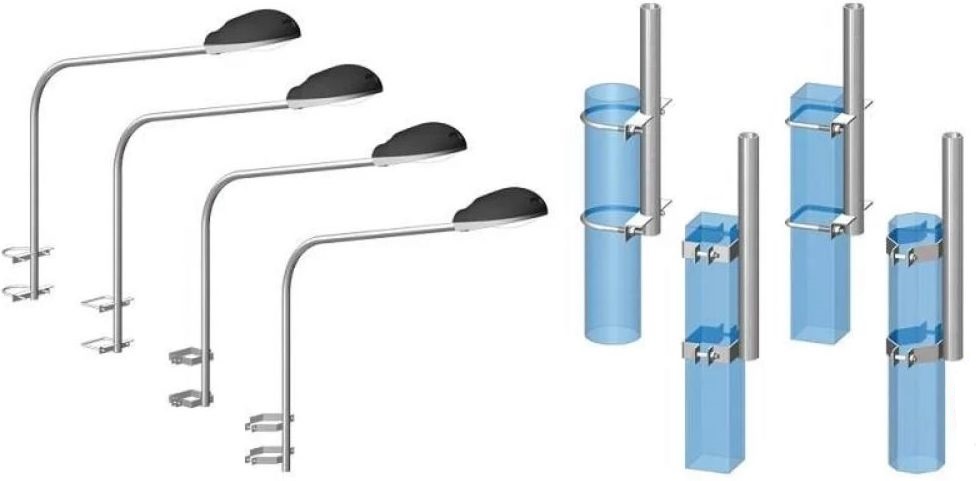

4.  Накладной – реализуется посредством соединения хомутами различного форм-фактора. Хомут фиксируется шпильками или болтами.
