Как выбрать и подключить светодиодную панель?

Что такое светодиодная панель?

Светодиодные панели – это тонкие и ультратонкие светильники с торцевой засветкой, формирующие максимально равномерное и однородное свечение без точек.

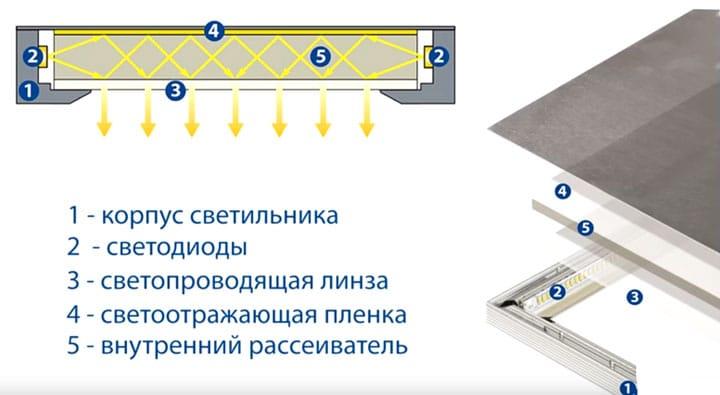

Как устроена светодиодная панель?

Панели отличаются от других осветительных приборов своей оригинальной конструкцией.

1. Корпус – изготавливается из стали или алюминия.

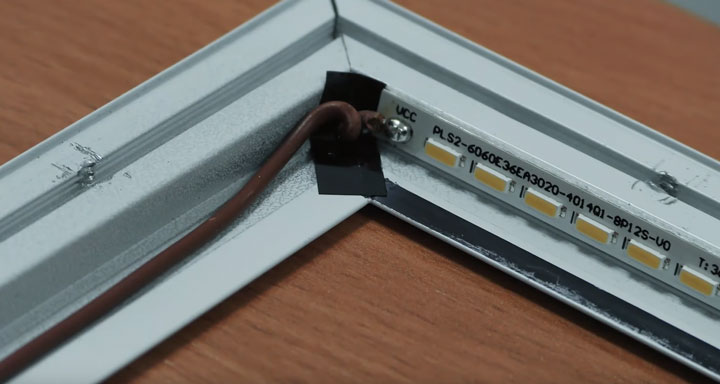

2. Источник света – светодиодные линейки, расположенные на боковых стенках.

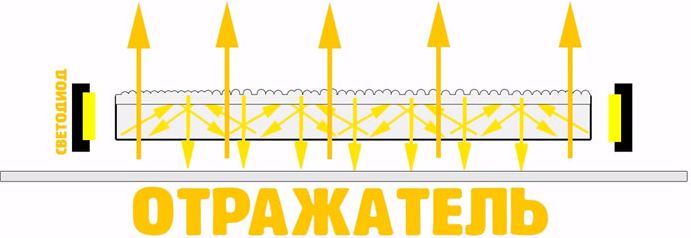

3. Светоотражающая пленка – направляет вертикально вниз падающий на нее световой поток.
4. Внутренний рассеиватель – акриловое стекло со специальными лазерными насечками обеспечивает равномерность свечения по всей поверхности.
5. Светопроводящая линза – матовый экран для рассеивания светового потока.

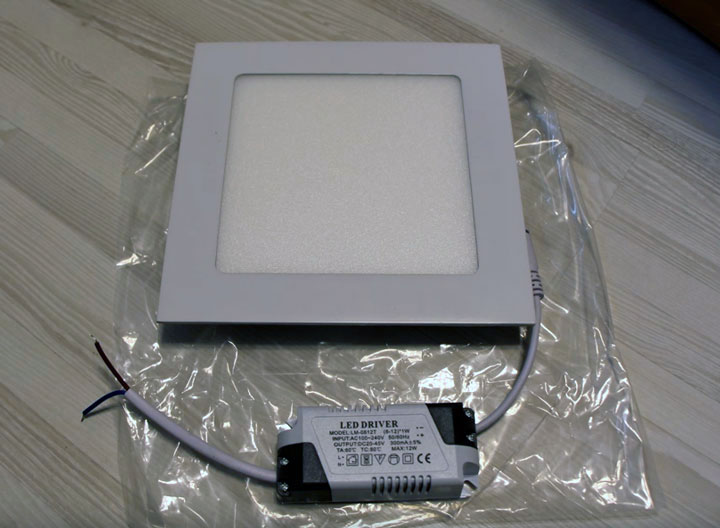

6. Драйвер питания – преобразует напряжение AC/DC, выдает на нагрузку нормированный стабилизированный ток. Вариант исполнения: выносной.

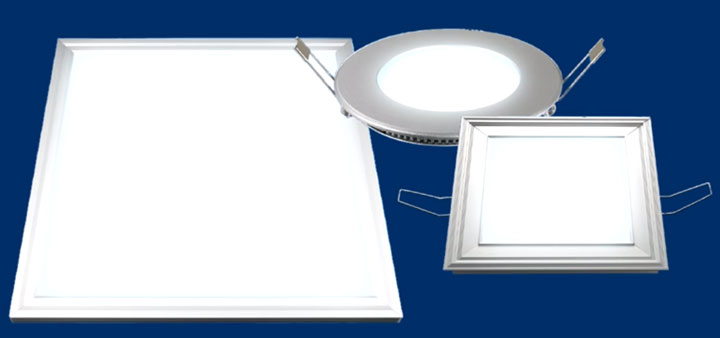

Какие разновидности светодиодных панелей бывают?

Панели можно разделить на несколько групп по характеристикам:

Форма и размеры

• квадратная – 600×600, 300×300, 200×200 мм;
• прямоугольная – 1200×600, 1200×300, 600×300 мм;
• круглая – от 50 до 600 мм.





Тип монтажа

• накладной – квадратные панели 600×600 мм и более;
• встраиваемый – все панели;
• подвесной – квадратные панели 600×600 мм и более.

Как выбрать светодиодную панель?

Разнообразие моделей различных форм и размеров позволяет сделать индивидуальный выбор на основе назначения помещения и варианта потолка. Приведем несколько примеров.

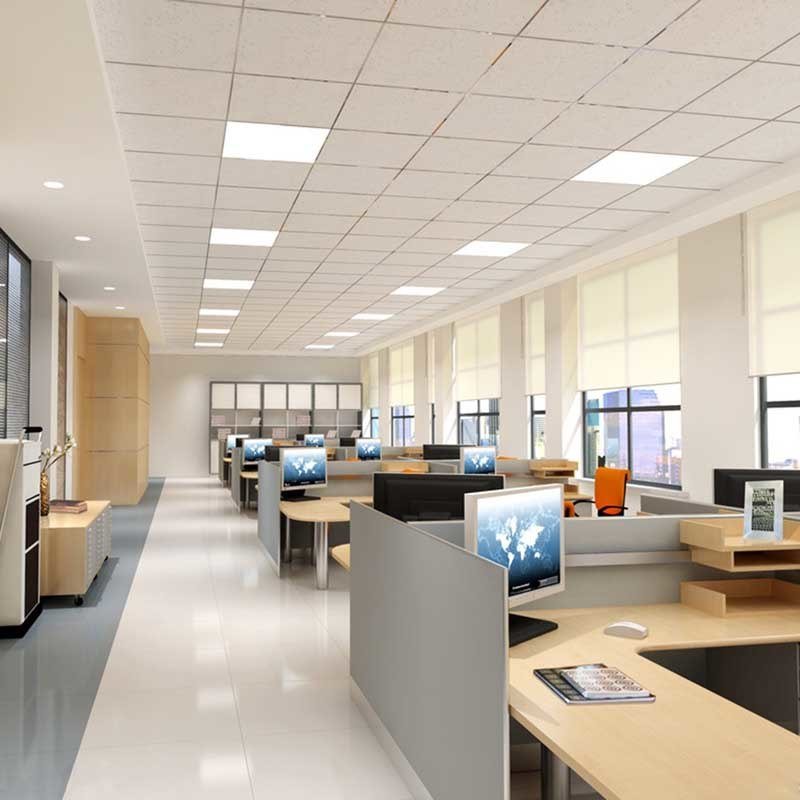

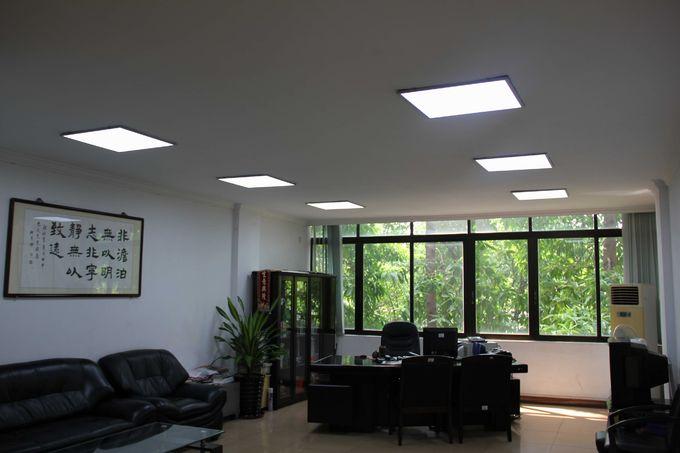

Офисное помещение. Потолок Армстронг

Здесь можно использовать две модификации лед панелей:

• ультратонкие/тонкие квадратные 600х600 мм и прямоугольные (“половинчатые”) 600х300 мм. Устанавливаются встраиваемым или подвесным способом;



• врезные – различной формы с габаритами, не превышающими 600 мм. Монтируются в нишу, вырезанную в декоративной плитке.

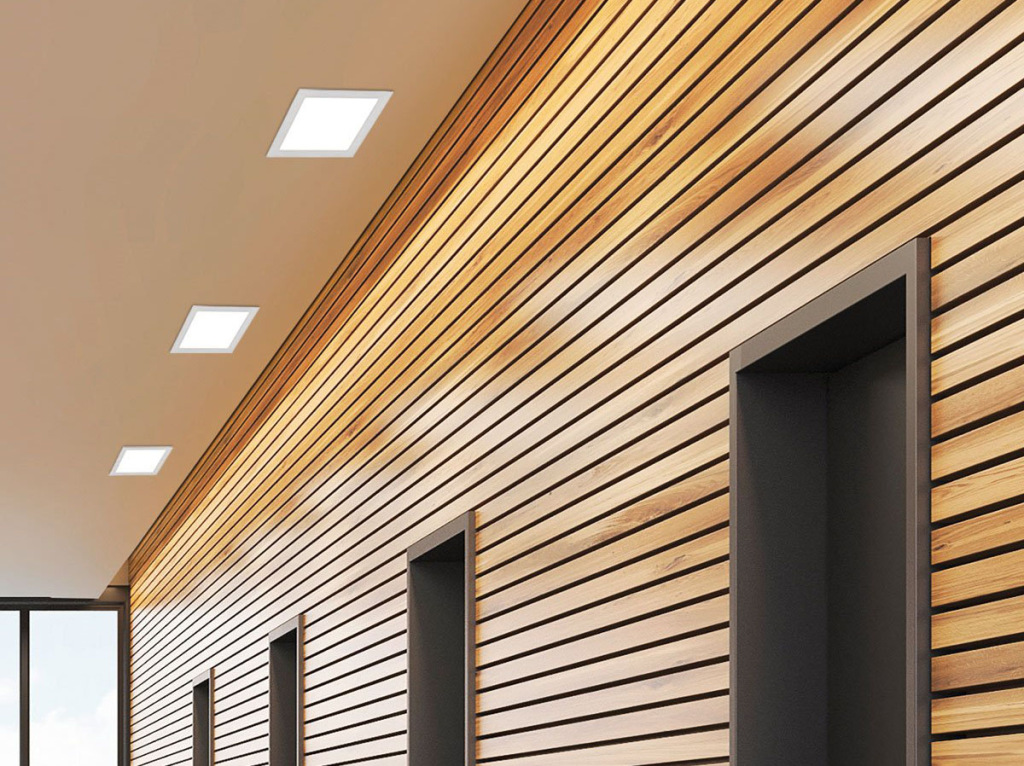

Квартира. Гипсокартонный или натяжной потолок

Возможен выбор светильников любого размера и формы. Обычно для жилого помещения выбирают несколько одинаковых светильников небольшого размера. Монтаж – встраиваемый, заподлицо с ПВХ пленкой или гипсокартоном.

При выборе необходимо учитывать ряд параметров, влияющих на уровень освещенности и комфортность освещения для зрения. Напомним, что нормы освещенности отличаются в зависимости от назначения помещения и стандартизуются сводом правил СП 52.13330.2011.

Яркость, мощность

Целесообразно выбирать панель по яркости в Люменах, а не по потребляемой мощности. Оптимальное значение определяется, исходя из количества осветительных приборов, площади помещения, особенностей отделки и т.п. Лучше воспользоваться помощью специалиста, который выполнит расчеты при помощи специальной программы.

Для примерной оценки удобно воспользоваться соотношением: 1000 Люмен = яркости лампы накаливания на 100 Ватт.

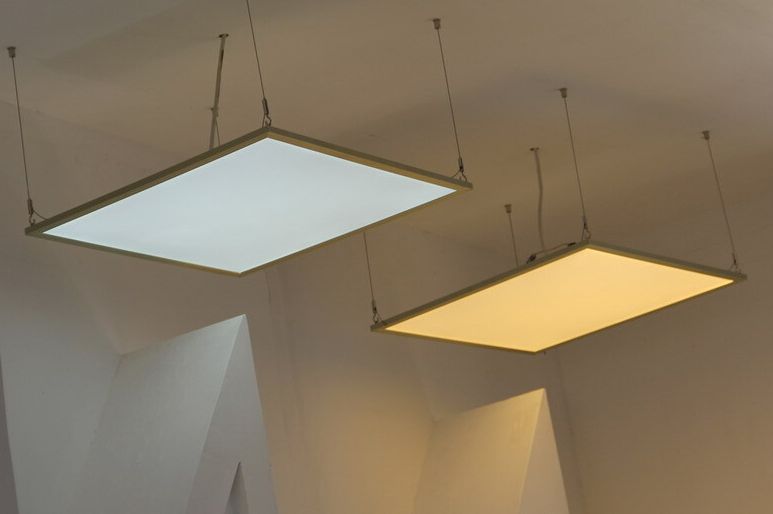

Цветовая температура

Эта характеристика показывает, какой оттенок белого света излучает светильник. Измеряется в Кельвинах. Рекомендации ученых:

• жилые помещения – теплое свечение 3000 К;
• офисы, магазины, предприятия и т.д – нейтральное/дневное свечение 4000-5500 К;
• технические и подсобные помещения – холодное свечение 6500 К.





Индекс цветопередачи

Это количественная мера, характеризующая истинность отображения цветов окружающей обстановки и предметов, при искусственном свете. Эталоном сравнения служит естественное солнечное освещение. Единица CRI – наихудшая цветопередача, а Сто – наилучшая. Современные осветительные устройства хорошего качества имеют Ra в пределах 85-90.

Устойчивость к воздействию влаги

Влагозащита определяется классом IP защиты изделия. Для большинства помещений достаточно IP20. Если влажность повышенная, то нужно выбирать модели с IP44 и выше.

Срок службы

Надежные производители применяют качественные светодиоды, драйверы и другие комплектующие. Готовая продукция регулярно тестируется в лаборатории. Результат – период службы составляет несколько десятков тысяч часов. Гарантия – не менее 2 лет.

И наоборот, производители дешевых светильников устанавливают детали низкого качества. Поэтому их изделия зачастую выходят из строя после месяца эксплуатации. Гарантийный срок – до 12 месяцев.

Правильная установка светодиодной панели

Можно устанавливать led панели на разные поверхности и на различные потолочные перекрытия.

На базовой потолочной поверхности

Черновой потолок может быть бетонным или деревянным. Монтаж осветительных приборов производится двумя способами:

Накладной

Для крепления используются специальные металлические уголки, которые закрепляются саморезами (дерево) или распорными дюбелями с шурупами (бетон).

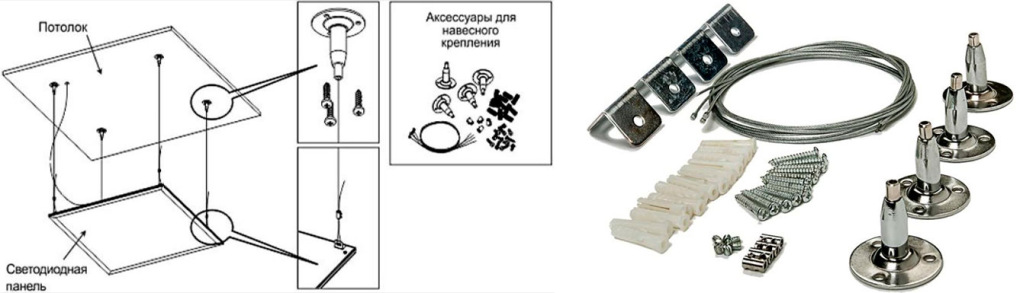

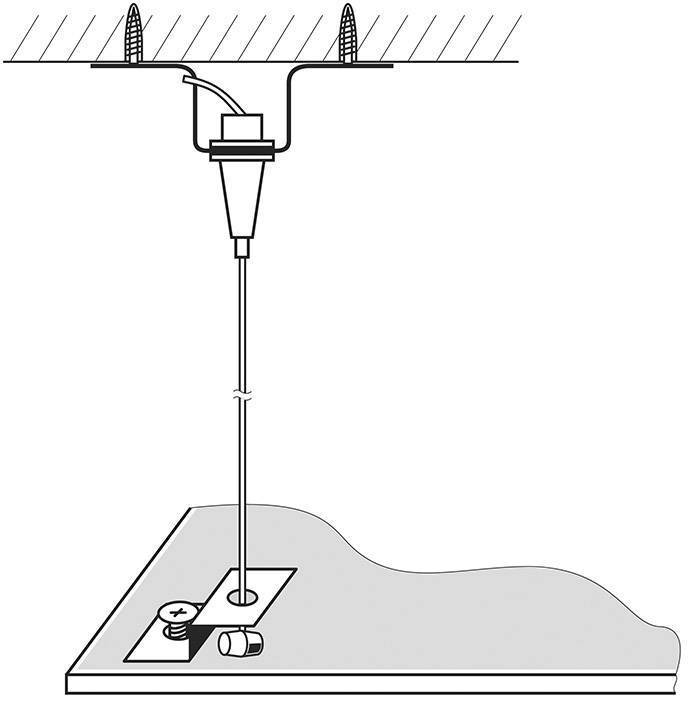

Подвесной

Подвесная технология реализуется при помощи тросовых подвесов. Возможна регулировка высоты расположения светильника.

На подвесном потолке Армстронг

Монтаж панелей на подвесном потолке типа Армстронг можно выполнить 3 способами:

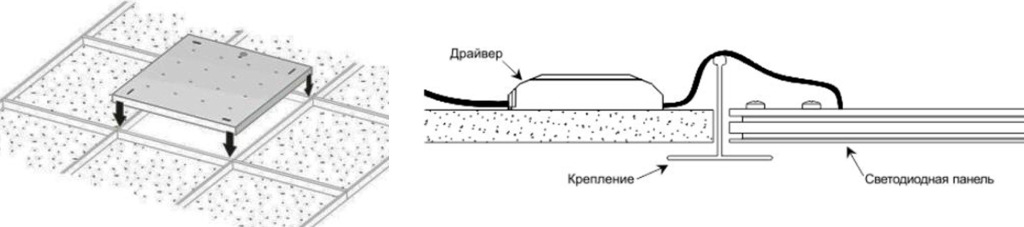

Встраиваемый

Только для панелей 600х600 мм. Осветительное устройство вставляется под наклоном в пустую потолочную ячейку и затем горизонтально кладется на профили каркаса.

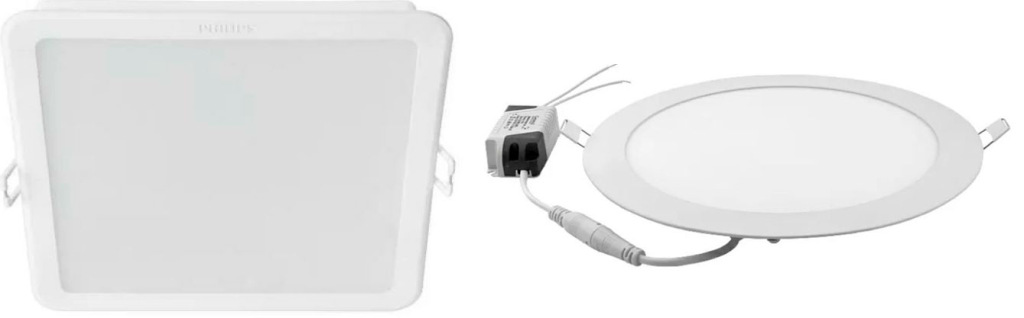

Врезной

Применяется при монтаже панелей небольшого размера (менее 600х600 мм). В плите вырезается отверстие и в него ставится светильник.

На натяжном потолке

Используются 2 варианта монтажа светодиодных панелей:

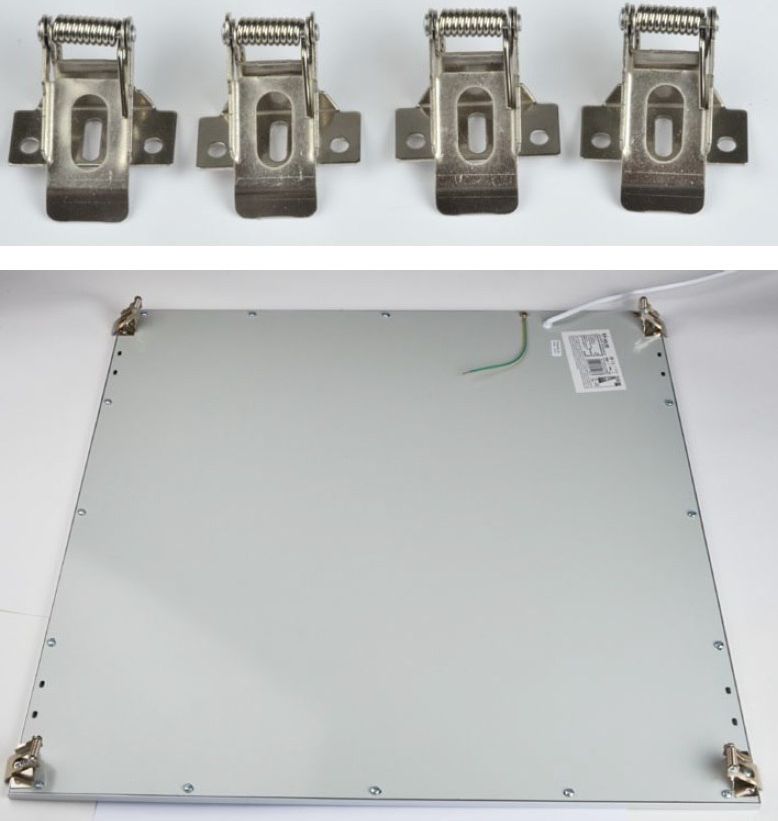

При помощи крепежных скоб с пружинами

Комплект крепежа состоит из четырех подпружиненных кронштейнов и шурупов. Скобы прикручиваются в углах основания светильника.

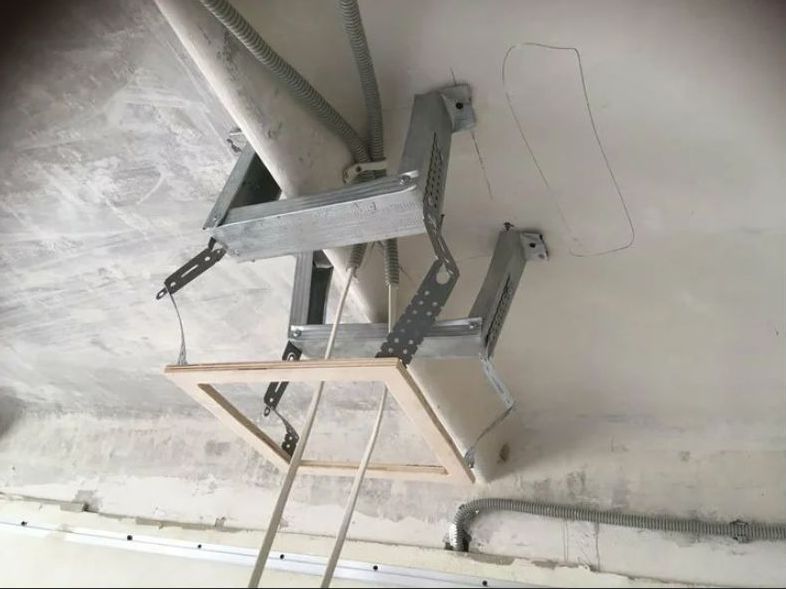

На черновом потолке монтируется специальная конструкция с рамкой, на которой закрепляется осветительный прибор.

В пленке прорезается отверстие по размерам корпуса и укрепляется по периметру специальным уплотнителем. Затем скобы отгибаются, и панель вставляется в подготовленную нишу.

На подвесной системе

Монтажные работы выполняются до установки натяжного потолка. Тросовые подвесы закрепляются на черновом потолке, и на них подвешивается панель. Натягивается полотно, и в нем вырезается отверстие требуемого размера. Далее регулируется длина тросиков для фиксирования нижней части светильника заподлицо с потолочной поверхностью.

Как подключить светодиодную панель?

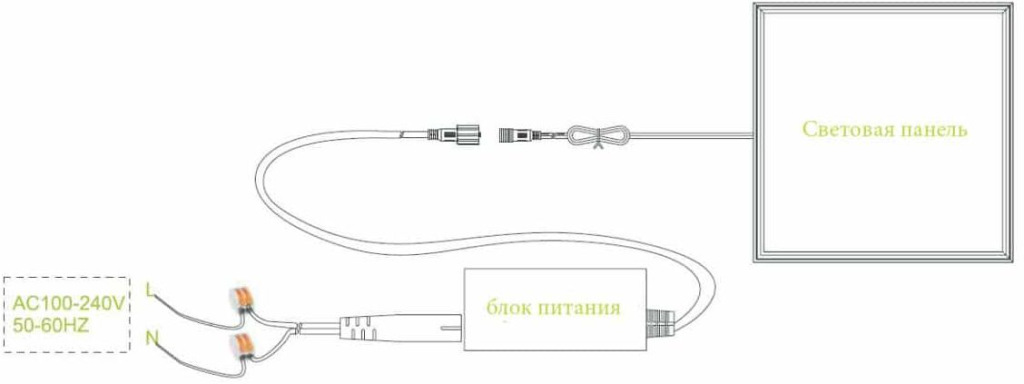

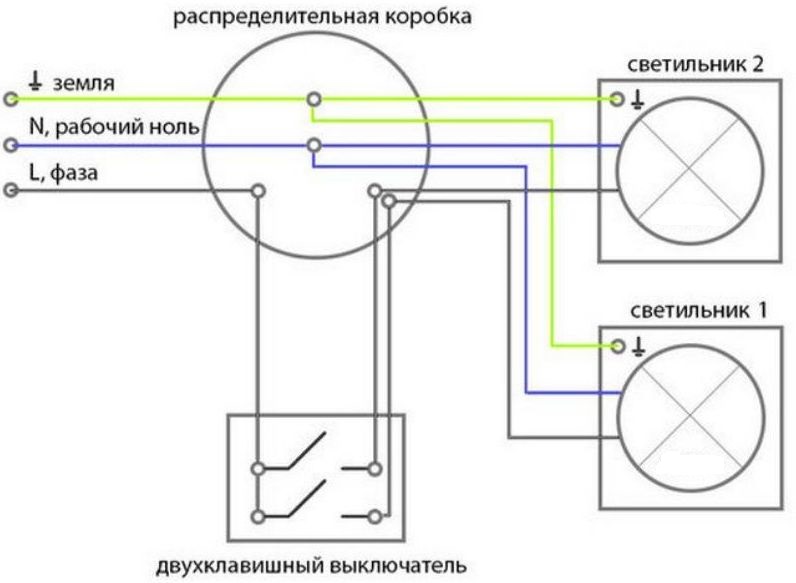

Для подключения панелей на светодиодах используется трехжильный электрический кабель с негорючей изоляцией жил. Например, ВВГнг 3х1,5. Типовая схема соединений выглядит так:

Фаза и ноль подключаются к клеммной колодке драйвера питания, а земля - к клемме на корпусе светодиодной панели.

Электрокабель прокладывается от автомата в щитке до светильников, транзитом через клавишные выключатели и распределительные коробки. Соединения от коммутационных коробок до панелей выполняются параллельно отдельными кабельными отрезками.

Кабель прокладывается по стенам в штробе, пластиковом кабель-канале или коробе. Далее он монтируется выше уровня фальш-потолка: натяжного, гипсокартонного, подвесного Армстронг или другого. Кабельные длины крепятся клипсами либо к черновому потолочному перекрытию, либо стяжками к каркасу (Армстронг).

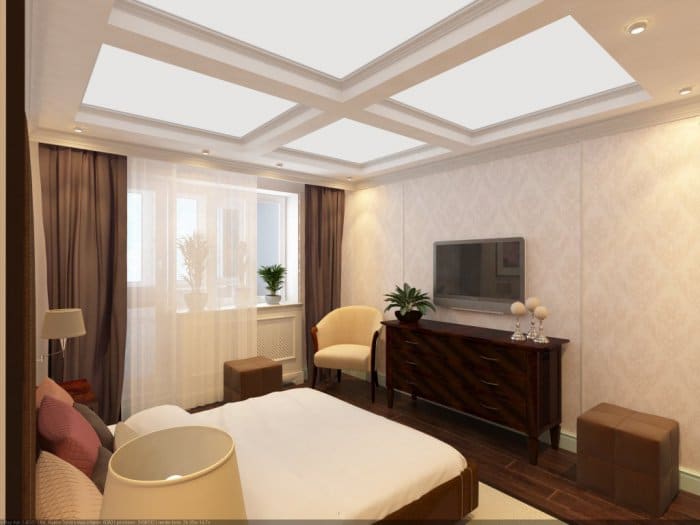

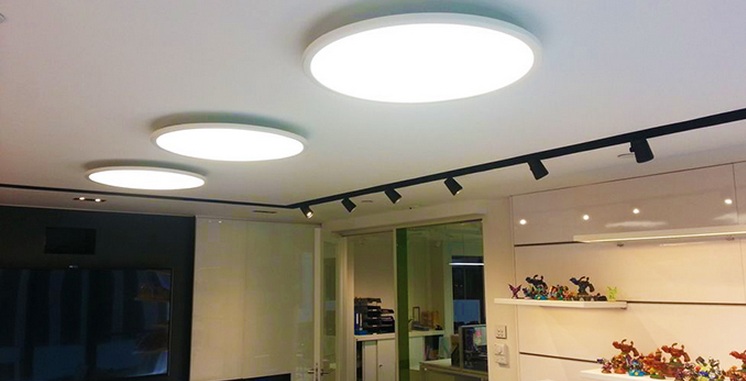

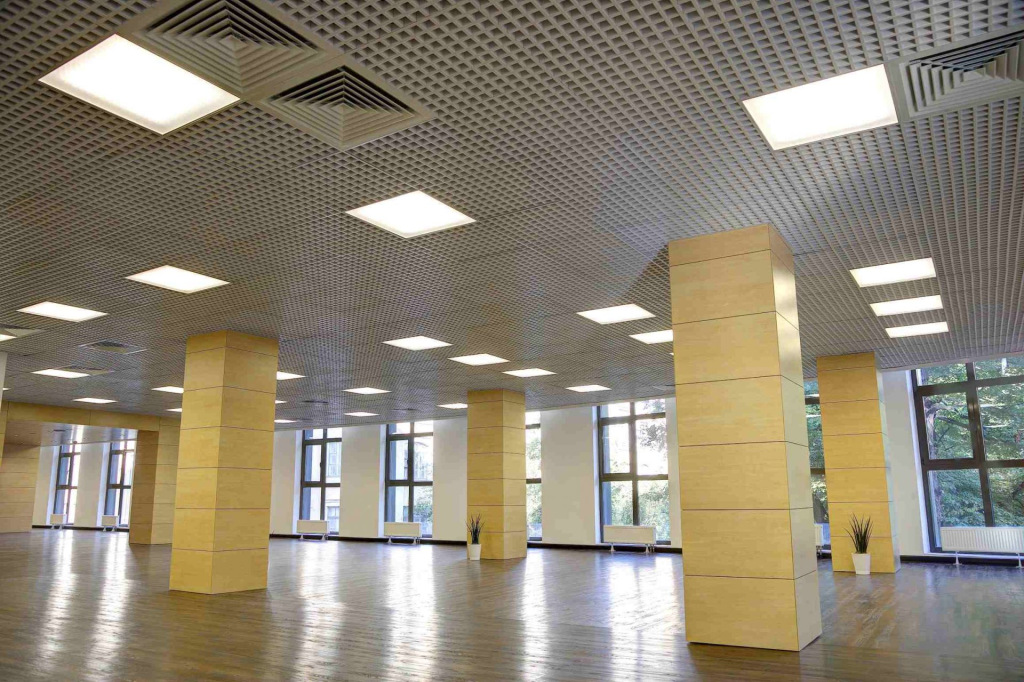

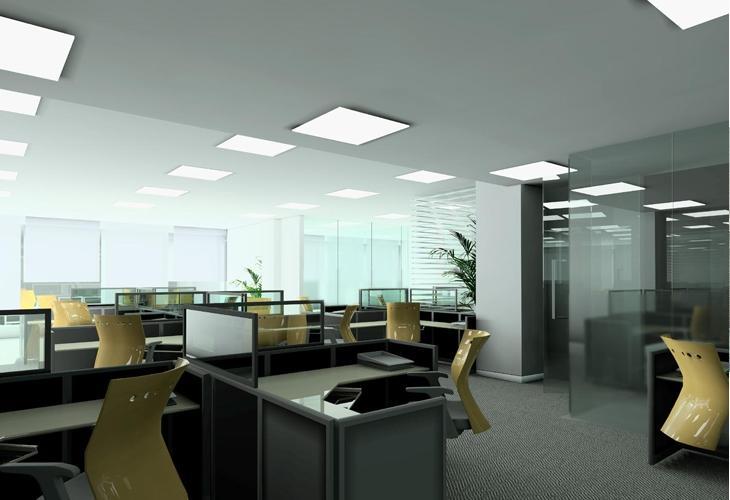

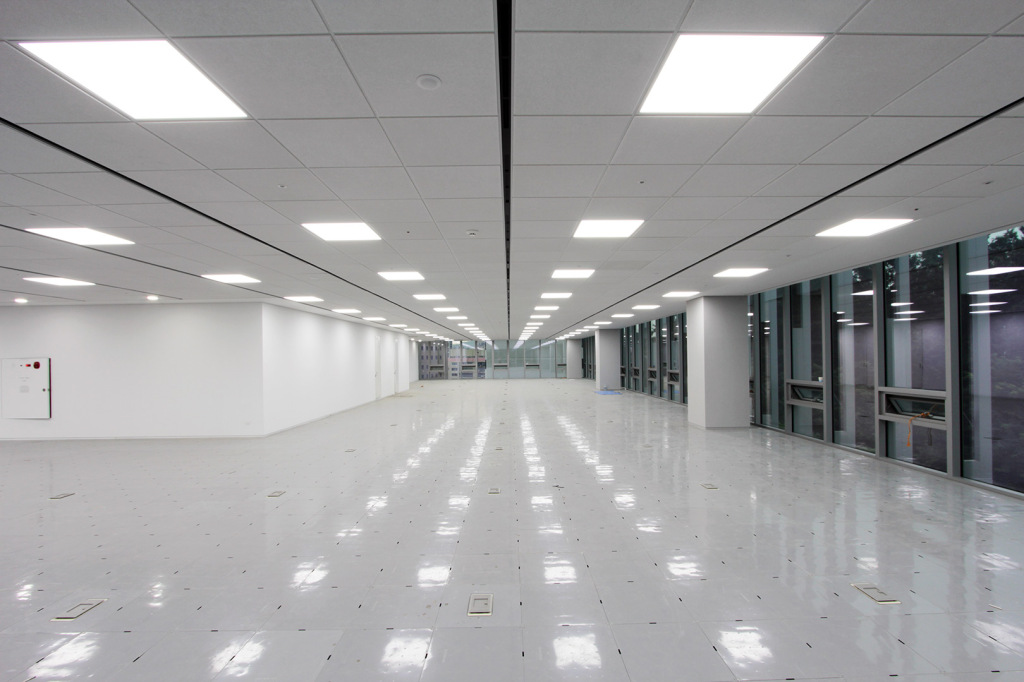

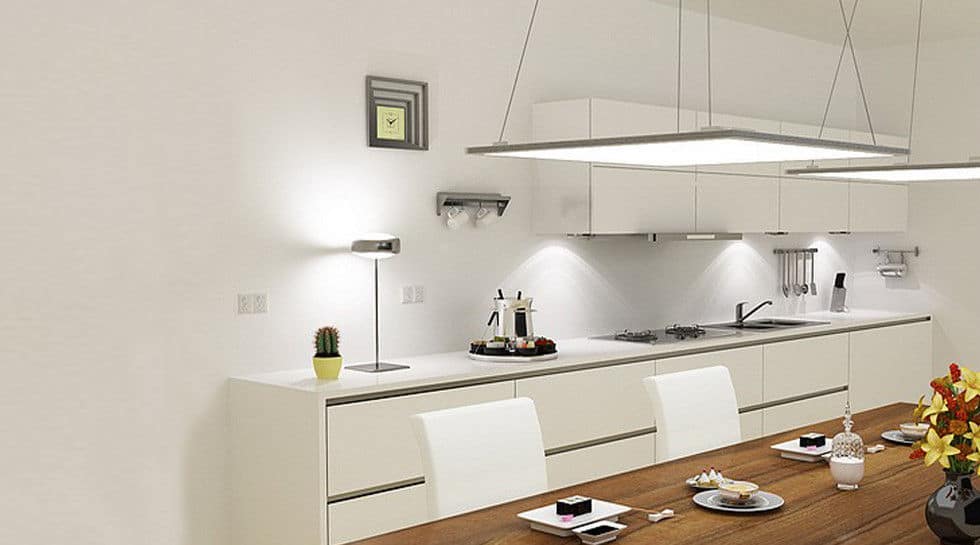

Фото LED панелей в интерьере
