Как установить подвесные светильники?

Монтаж подвесного светильника зависит от варианта его исполнения и типа потолочного перекрытия.

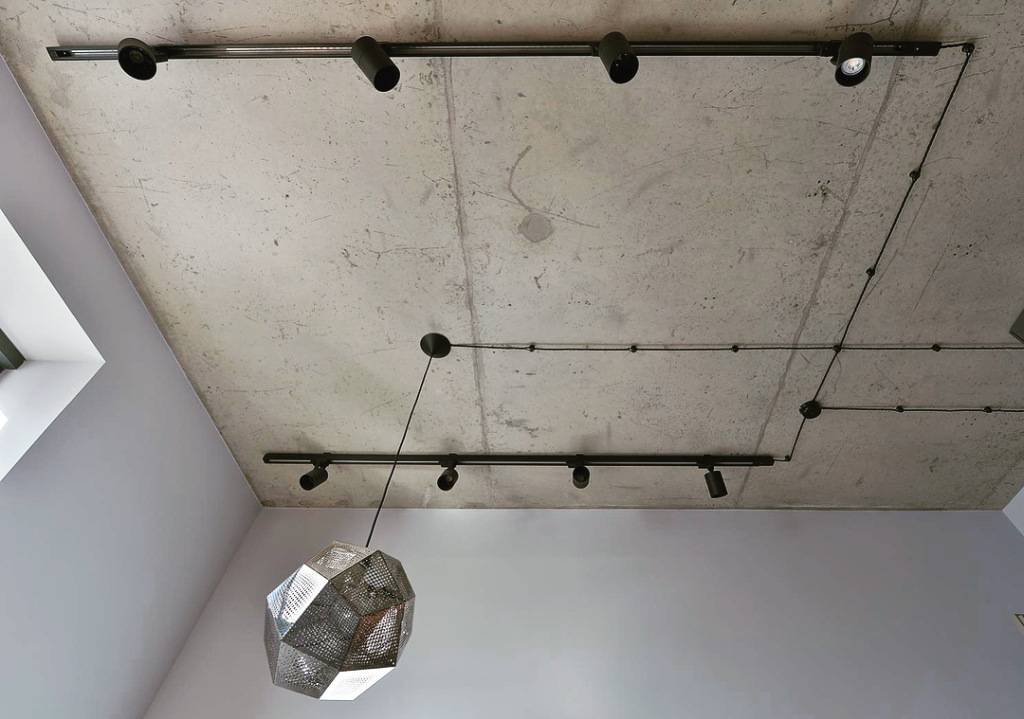

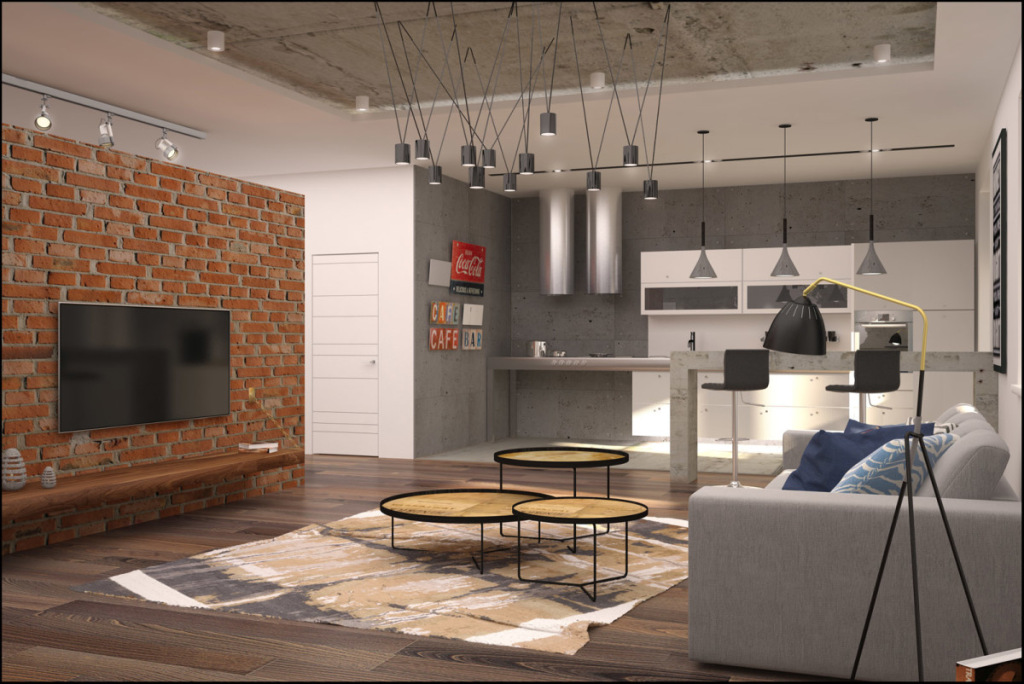

Чистовой бетонный потолок

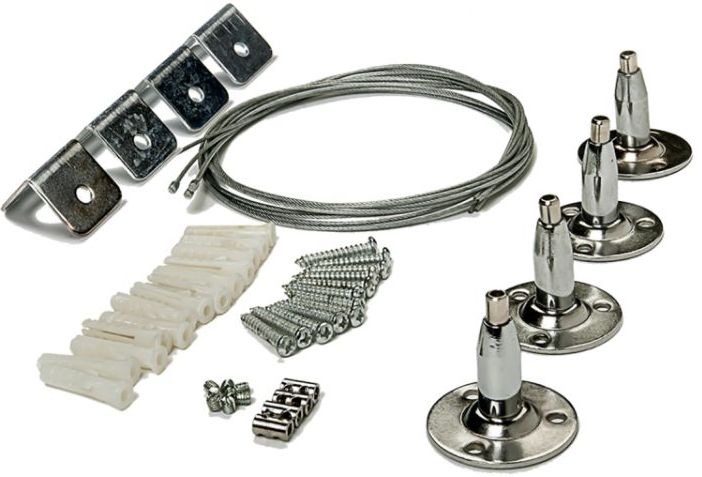

Все светильники подвешиваются на специальных подвесах, которые закрепляются на бетоне с помощью пластиковых дюбелей и шурупов.

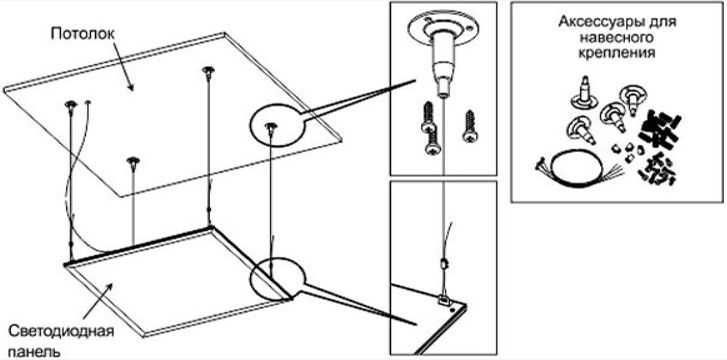

Одиночный источник света с плафоном имеет одну точку подвеса. Трековые светильники – две и более, в зависимости от длины шинопровода. Линейные, офисные и светодиодные панели – четыре одинаковых крепления.

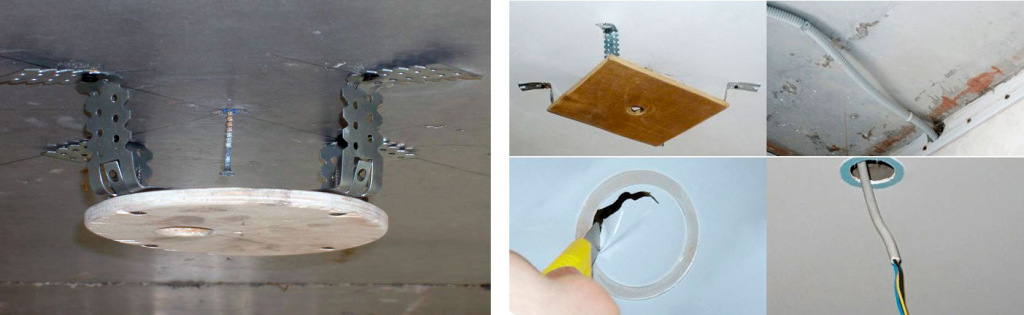

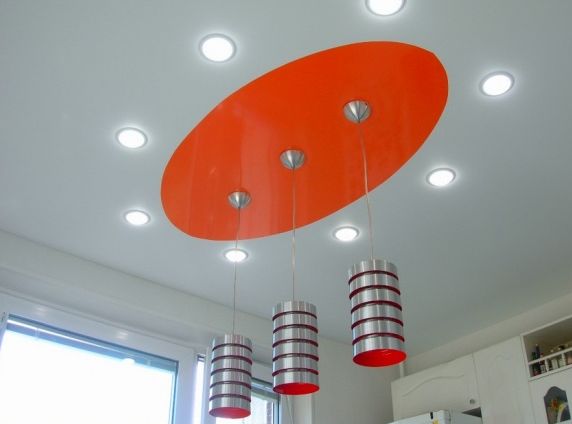

Натяжной потолок

Технология одинакова для всех светильников. На черновом бетонном перекрытии устанавливается закладная платформа из металлического профиля или дерева. Ее высота выбирается таким образом, чтобы ее нижняя плоскость находилась немного выше поверхности натянутой ПВХ пленки. К платформе крепятся подвесы.



После монтажа потолка на полотне размечают и вырезают отверстия под крепления. В отверстия вставляются специальные термостойкие кольца.

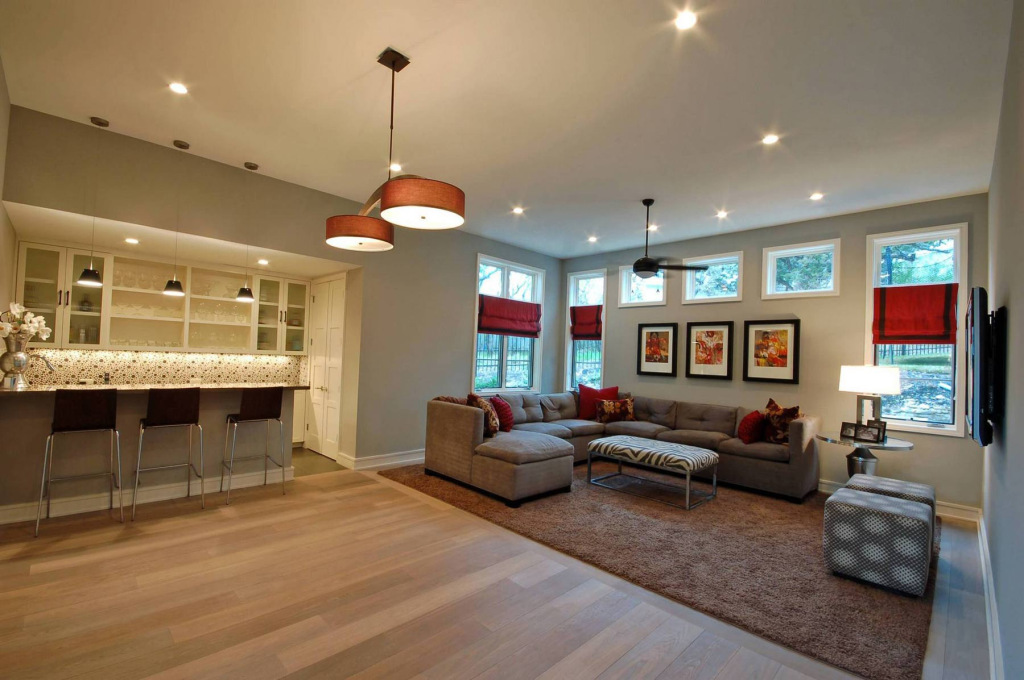

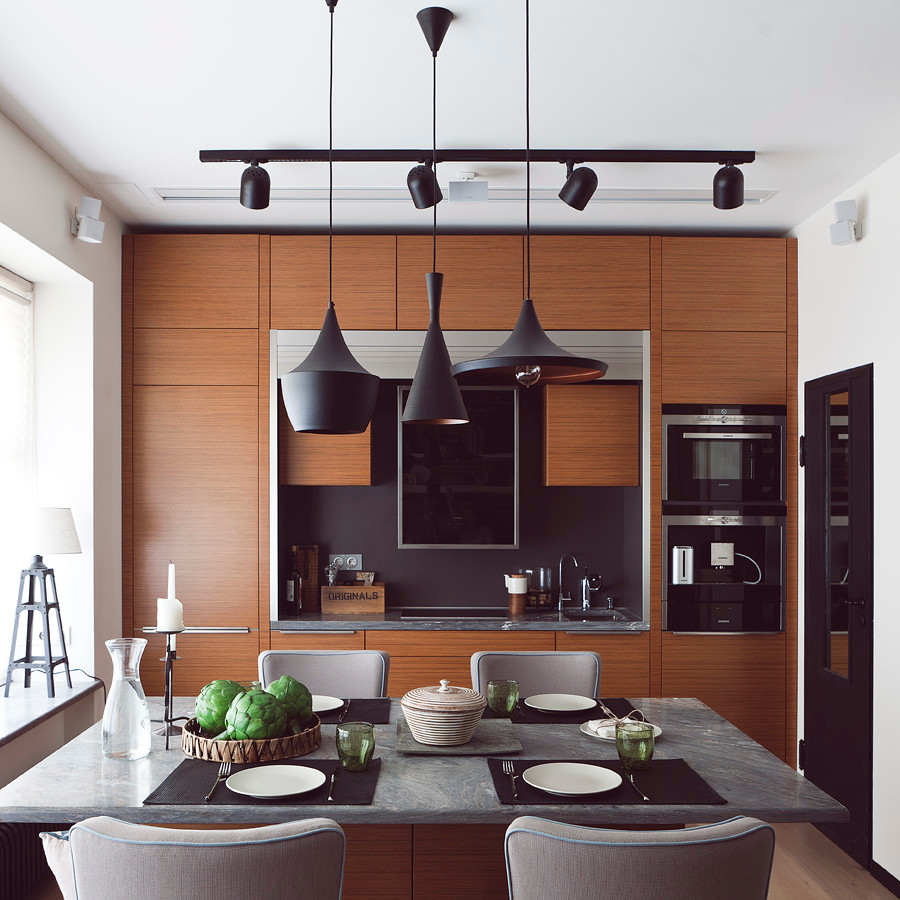

Гипсокартонный потолок

Первый способ идентичен описанному выше. Второй способ подходит для одиночных осветительных устройств небольшого веса (до 2 кг). В гипсокартоне просверливается отверстие, в которое вставляется крюк-бабочка или кронштейн-бабочка.



 Иногда подвесы прикручивают саморезами к профилю несущего каркаса. Но этот метод применяется довольно редко.

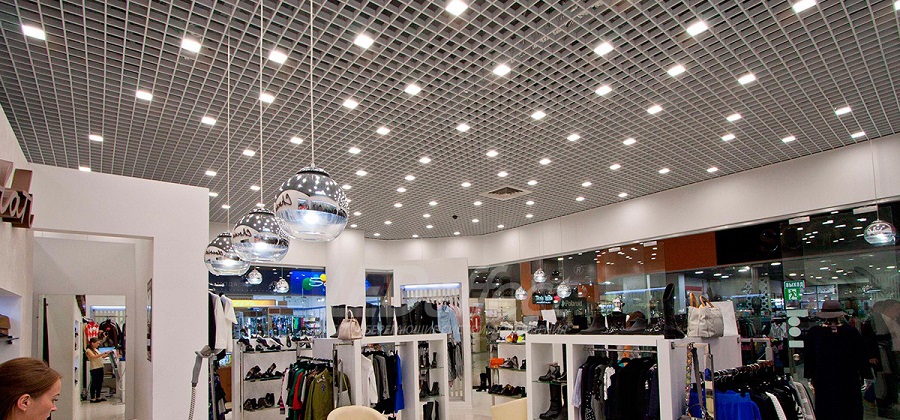

Потолок Грильято

Светильники монтируются аналогично п.1. Тросы пропускаются через ячейки потолочного перекрытия.




Типы потолков, с которыми используются подвесные светильники

• Бетонный чистовой
• Натяжной
• Гипсокартонный
• Грильято

Этапы монтажа подвесных светильников

Монтажные работы выполняются по несложному алгоритму:

1. Планировка размещения источников света.
2. Разметка на потолке.
3. Выполнение подготовительных операций.
4. Прорезание технологических отверстий, ниш. Установка закладных креплений, монтажных планок, профилей и т.п.
5. Крепление подвесов.
6. Подвеска светильников на нужной высоте.
7. Установка автомата в электрощите, клавишных выключателей, распределительных коробок.
8. Прокладка электрокабеля.
9. Выполнение всех соединений по электрической схеме.
10. Включение освещения и проверка его работоспособности.

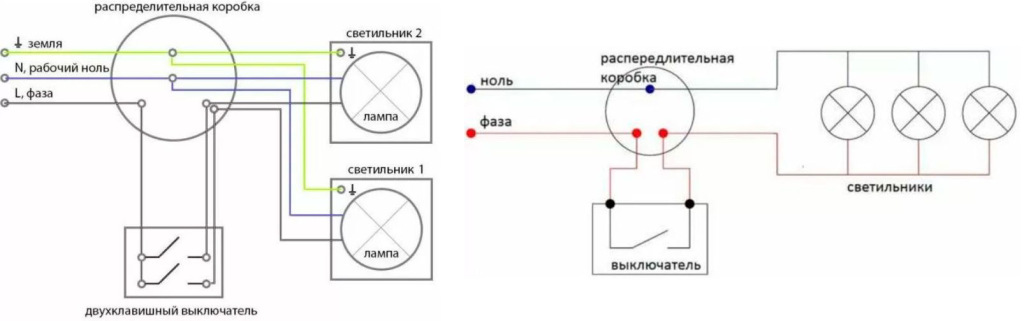

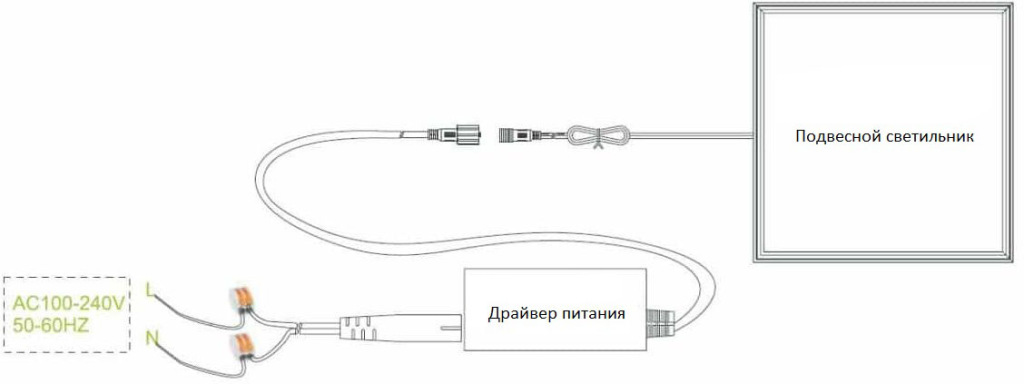

Схема подключения светильников

Подключение светильников выполняется по трехпроводной схеме (фаза, ноль, земля) при наличии контура заземления в помещении или по двухпроводной – при его отсутствии.

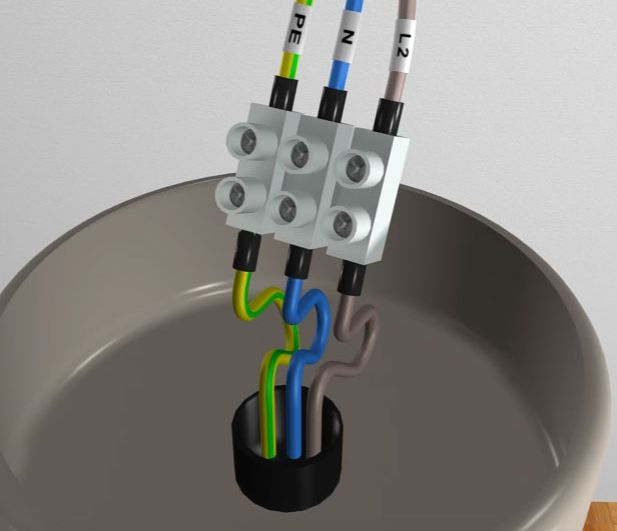

Электрический кабель прокладывается от автомата в электрощите до распределительной коробки. Фазный провод коммутируется клавишным выключателем. Фаза и ноль подключаются к контактам L и N на клеммной колодке драйвера питания (или на клеммнике светильника), а земля – к соответствующей клемме на корпусе осветительного прибора.



Если светильников несколько, то чаще всего используется лучевая разводка электропроводки. На потолке определяют точку, равноудаленную от осветительных устройств. На этом месте устанавливают коммутационную коробку. От нее отдельными длинами прокладывают кабельные линии к подвесным светильникам.



Расположение коммуникаций

Кабельные коммуникации электросети 220 В в жилых домах и общественных зданиях существенно отличаются. В офисных, торговых и бизнес-центрах с подвесными потолками типа Грильято и Армстронг электрокабели осветительной системы выведены выше потолочного перекрытия. При установке новых светильников достаточно проложить кабельные отрезки от них до ближайших коммутационных коробок на 220 Вольт.

В квартирах все сложнее, поскольку типовая схема предусматривает только одну точку размещения осветительного прибора в комнате с подведенной к ней проводкой. Поэтому при увеличении количества светильников понадобится прокладка новых коммуникаций. Кабель прокладывается в штробе (стены, чистовой потолок), которая затем скрывается шпаклевкой и отделкой. Альтернативным решением является прокладка кабельных линий по пластиковому кабель-каналу.

В запотолочном пространстве фальш-потолка кабели крепятся к черновому перекрытию хомутами, клипсами и т.п. Рекомендуется использовать электрокабель с оболочкой, не распространяющей горение. Например, ВВГнг. Если применяется другой кабель, то его следует прокладывать в гибкой гофре.

Правила безопасности

1. Перед началом работ по прокладке электрокабеля необходимо отключить питающий автомат и убедиться в отсутствии 220 Вольт на проводах с помощью индикатора.
2. Следует использовать инструмент с изолированными рукоятками (пластик, резина).
3. Требуется проверить исправность и устойчивость стремянки.
4. Не помешает осмотреть светильник на наличие механических дефектов и исправности электроизоляции.
5. По окончании монтажа рекомендуется проверить все соединения мультиметром на отсутствие обрывов и короткого замыкания (между токопроводящими жилами и каждой жилы на корпус).

Дополнительные советы

Подвесные светильники необходимо располагать на высоте не менее 200 см от уровня пола. Иначе пространство помещения будет выглядеть перегруженным, а проход будет затруднен. Целесообразно выбирать модели с регулируемой длиной подвесной системы.

Если новые осветительные приборы устанавливаются взамен старых, то необходимо проверить надежность контактов в распредкоробках и состояние существующей проводки.
