Как согнуть светодиодную ленту?

Многие наши покупатели делают монтаж светодиодной ленты самостоятельно своими руками. Часто специалистам «Ледрус» задают вопрос: как повернуть LED-ленту под углом 90 градусов или любым другим углом. Поэтому мы решили в отдельной статье рассказать о способах и секретах правильного сгибания лед-ленты. Надеемся, что материал окажется полезным для всех читателей нашего блога.

Для чего нужно сгибать светодиодную ленту?

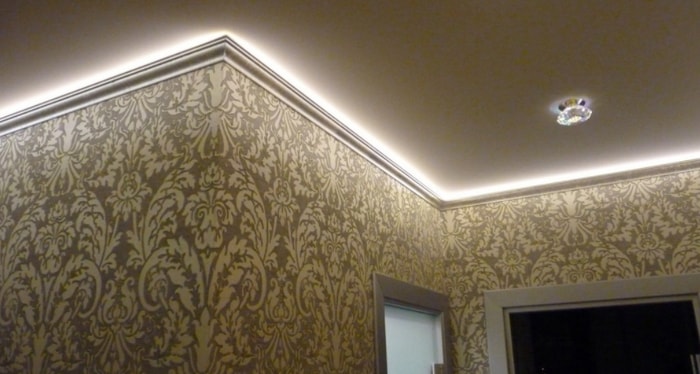

Предположим Вы решили выполнить подсветку потолка, ниш, декоративных карнизов в своей квартире или частном доме при помощи светодиодной ленты. Материалы и оборудование закуплены, можно приступать к монтажным работам.

Вначале smd-лента нарезается на отдельные фрагменты в соответствии с размерами предполагаемого участка освещения. Резать необходимо только в специальных местах, отмеченных особыми символами (пунктирная линия/рисунок ножниц).

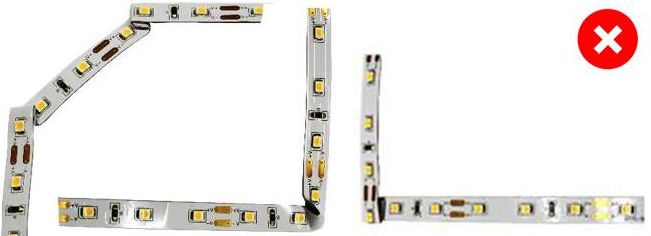

Наклейка ленты на плоской поверхности не представляет труда. Но как быть на стыке стен, где требуется повернуть трассу на 90O? В этом случае нельзя сгибать саму гибкую печатную плату со светодиодами. Подобные действия приведут к повреждению печатных дорожек и неработоспособности led-ленты.

Минимальный радиус изгиба светодиодной ленты составляет 50 мм.

Познакомимся с правильными вариантами изгибания протяженного led-шлейфа в соответствии с рельефом поверхности. Это окажется несложно для домашнего мастера, знакомого с азами монтажа электронных устройств и умеющего паять.

Способы сгибания светодиодной ленты на любой угол

Разберем типовой пример по лед-подсветке натяжного потолка в зале, спальне или другой комнате. Соответственно, лента наклеивается по всему потолочному периметру и понадобится выполнить ее угловые стыки. И вот перед нами угол, требуется произвести 90-градусный поворот светодиодной ленты. На практике применяются два основных способа, хорошо зарекомендовавших себя у профессиональных монтажников.

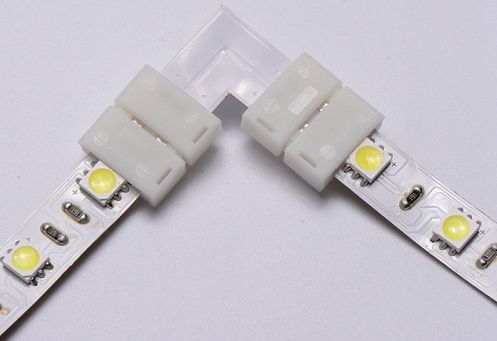

Угловые коннекторы

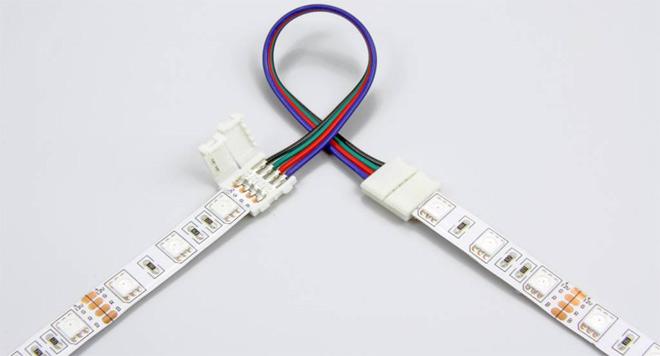

Это самое простое решение без использования паечных соединений. Необходимо лишь приобрести коннекторы с нужным углом и установить их. Коннекторные переходники выпускаются с соединением гибкой/жесткой печатной платой или проводами.

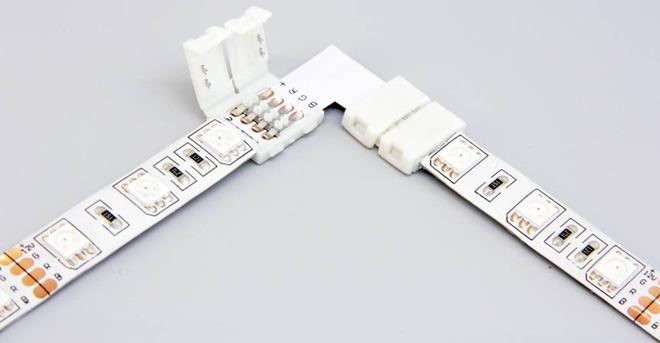

Обратите внимание, что коннекторы для одноцветной ленты имеют два контакта (плюс и минус), а для многоцветной – четыре (R,G, B и плюс).

Предварительно следует зачистить контактные площадки на подготовленных отрезках smd-ленты. Затем концы обоих фрагментов вставляются в коннекторы и защелкиваются крышками.

Достоинством этого способа является возможность быстрого монтажа/демонтажа. Ограничение – окисление контактов из-за повышенной влажности.

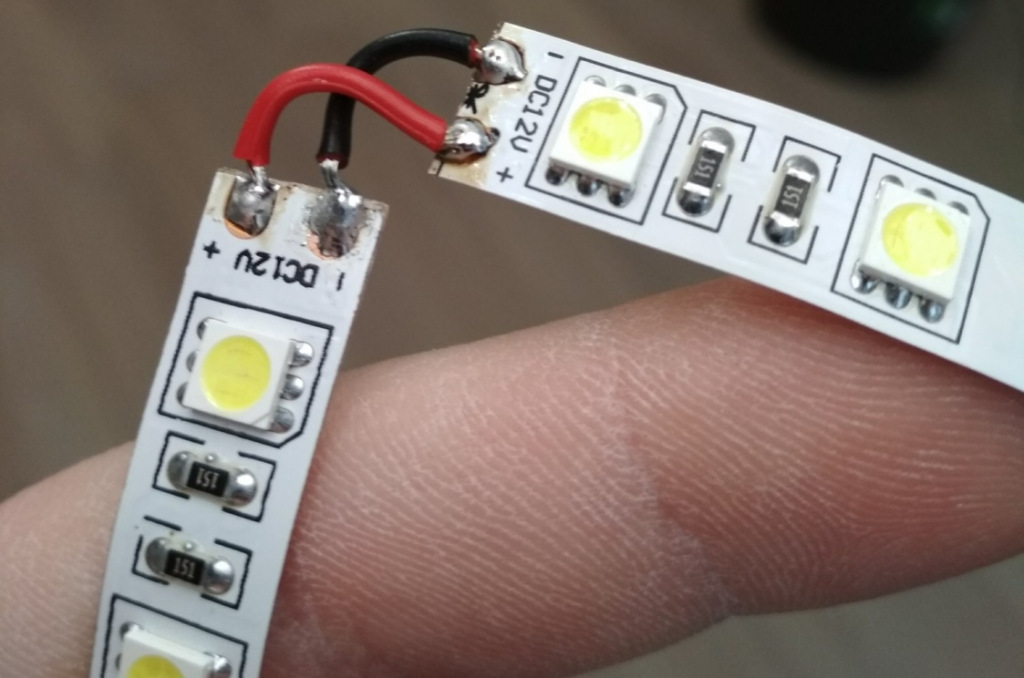

Провода

Проводные соединения обычно выбирают люди, умеющие хорошо паять. Стыки получаются более надежными и устойчивыми к различным внешним воздействиям. Сечение проводников зависит от типа ленты: 1,5 мм – для 12-вольтовой, 0,75 мм – для 24-вольтовой.

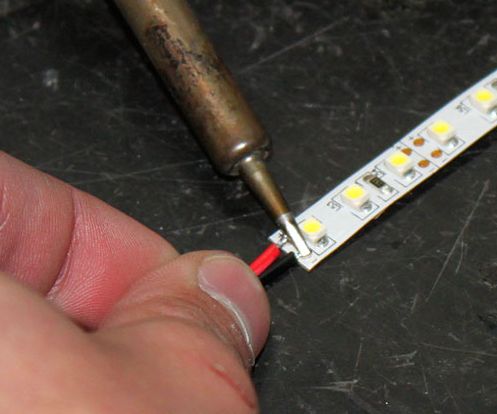

Нужно зачистить и залудить контакты на плате, а также концы проводов. Затем аккуратно сделать паечные соединения. Нельзя перегревать места пайки и пользоваться кислотным флюсом.

Применяйте паяльник мощностью до 25 Ватт и натуральную канифоль.

Вы сможете повернуть LED-ленту на любой необходимый угол, используя гибкий проводной шлейф. Это особенно важно в местах с ограниченным доступом и сложным рельефом поверхности. Преимущества метода – высокая надежность, отсутствие дополнительных денежных затрат.

Если у Вас остались вопросы, свяжитесь с менеджером «Ледрус», и получите оперативную консультацию. Мы всегда поможем Вам подобрать все необходимое для подключения светодиодной ленты в помещении любого назначения.
