Как сделать световые линии на потолке и стенах?

Что такое световая линия?

Световая линия – это элемент осветительной системы и одновременно интересная деталь интерьерного светодизайна. Она используется как для локального, так и для основного освещения помещения. Большие функциональные возможности световых линий позволяют реализовать множество дизайнерских идей и эксклюзивных решений по обустройству интерьера.

Световые полосы создаются при помощи светодиодной ленты и алюминиевого профиля, которые монтируются на поверхности потолка или стены. Установка выполняется встраиваемым либо накладным способом в зависимости от типа потолочного/стенового перекрытия.

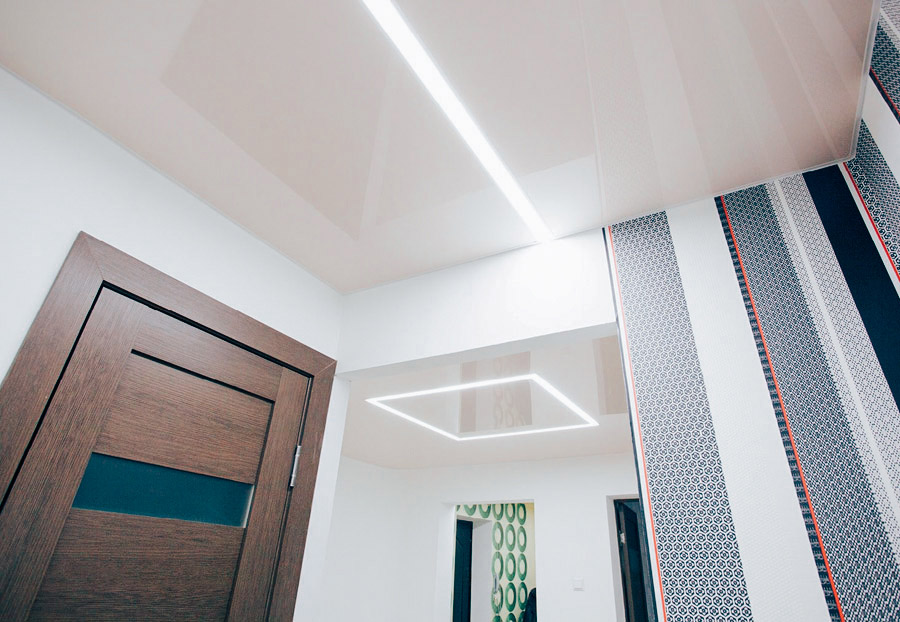

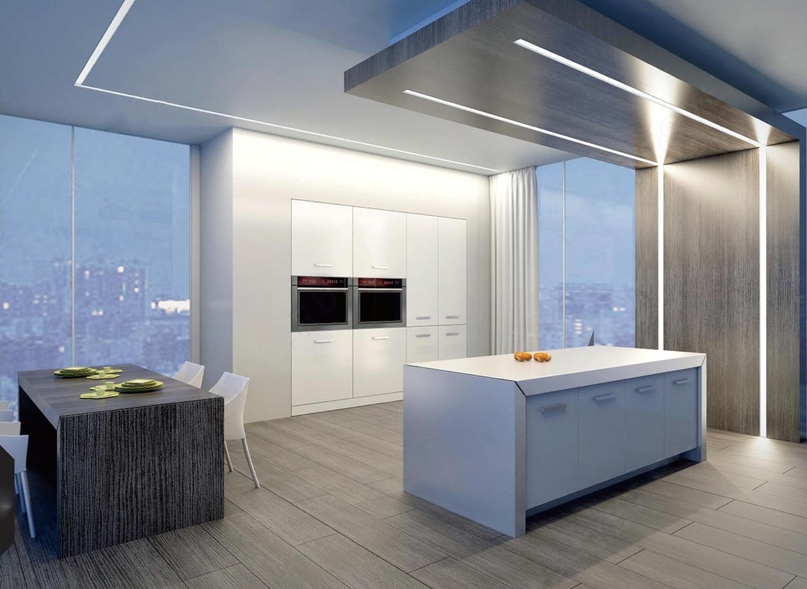

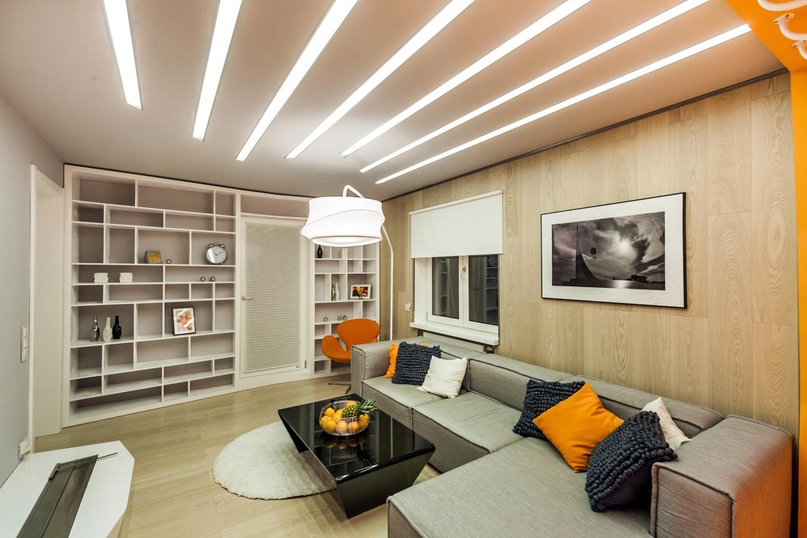

Особенно эффектно выглядят парящие линии света на натяжном потолке, и светящиеся полосы, плавно переходящие с потолка на стену.

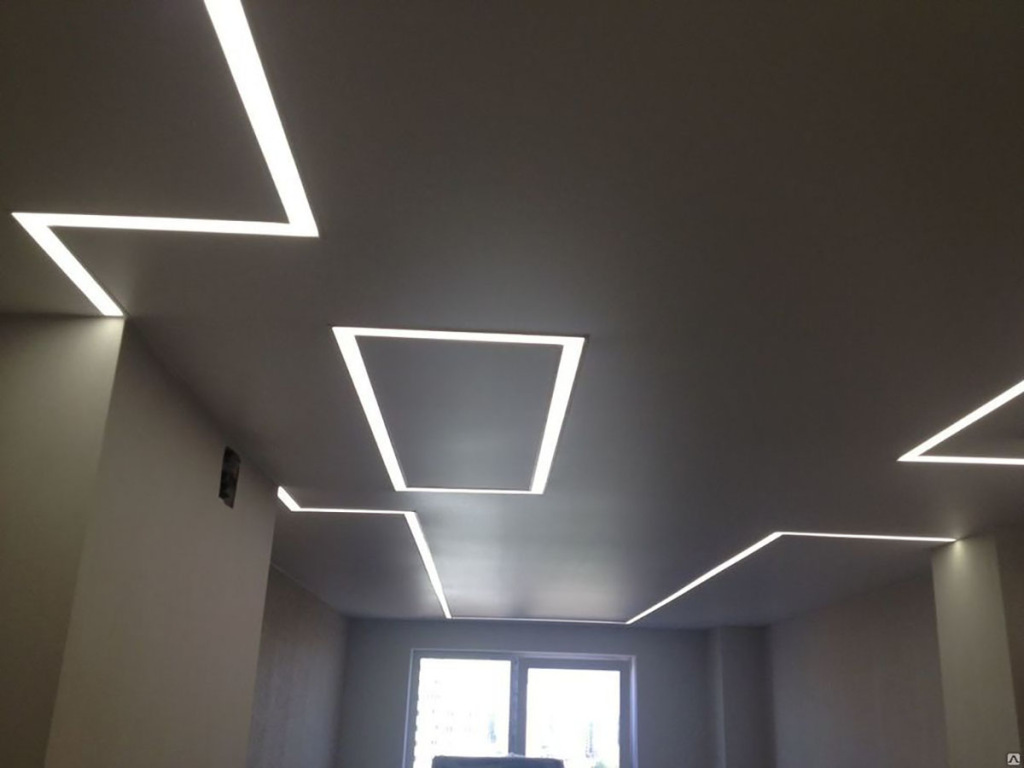

Можно располагать линии в строгом геометрическом порядке или хаотично, соединять их в разнообразные фигуры: прямоугольники, квадраты, треугольники и ромбы.



Что понадобится для создания светодиодных полос света?

Для самостоятельного создания световых линий понадобится комплект светотехнического оборудования и комплектующих.

Выбор светодиодной ленты

LED лента выбирается, исходя из требований к реализуемой системе освещения. Возможны варианты:

• напряжение 12 или 24 Вольта;
• цвет свечения – монохромный (белый теплого, нейтрального либо холодного оттенка), многоцветный RGB;
• плотность светодиодов – 60-240 штук/метр;
• яркость и мощность потребления – зависят от конкретных моделей;
• управление – диммер для регулировки яркости, RGB контроллер для управления мультицветной лентой.

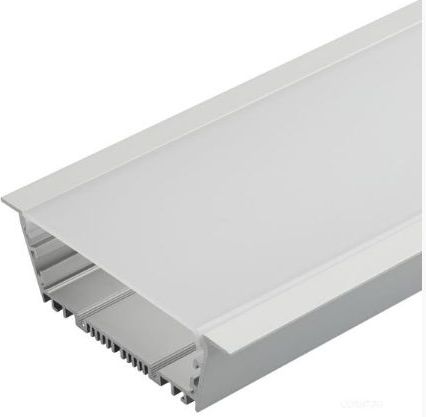

Выбор профиля

Профиль для ленты выбирается по нескольким критериям:

Материал – неокрашенный, окрашенный, анодированный алюминий. Анодирование является эффективной защитой металла от окисления и коррозии.

Светорассеивающий экран – матовый или прозрачный.

Вид конструкции.

• накладная – для бетонных поверхностей;
• врезная с фланцами – для гипсокартона;
• специализированная – с двухсторонними пазами для фиксации натяжного ПВХ полотна.

Ширина – узкий или широкий по размеру лед ленты.

Комплектующие и материалы

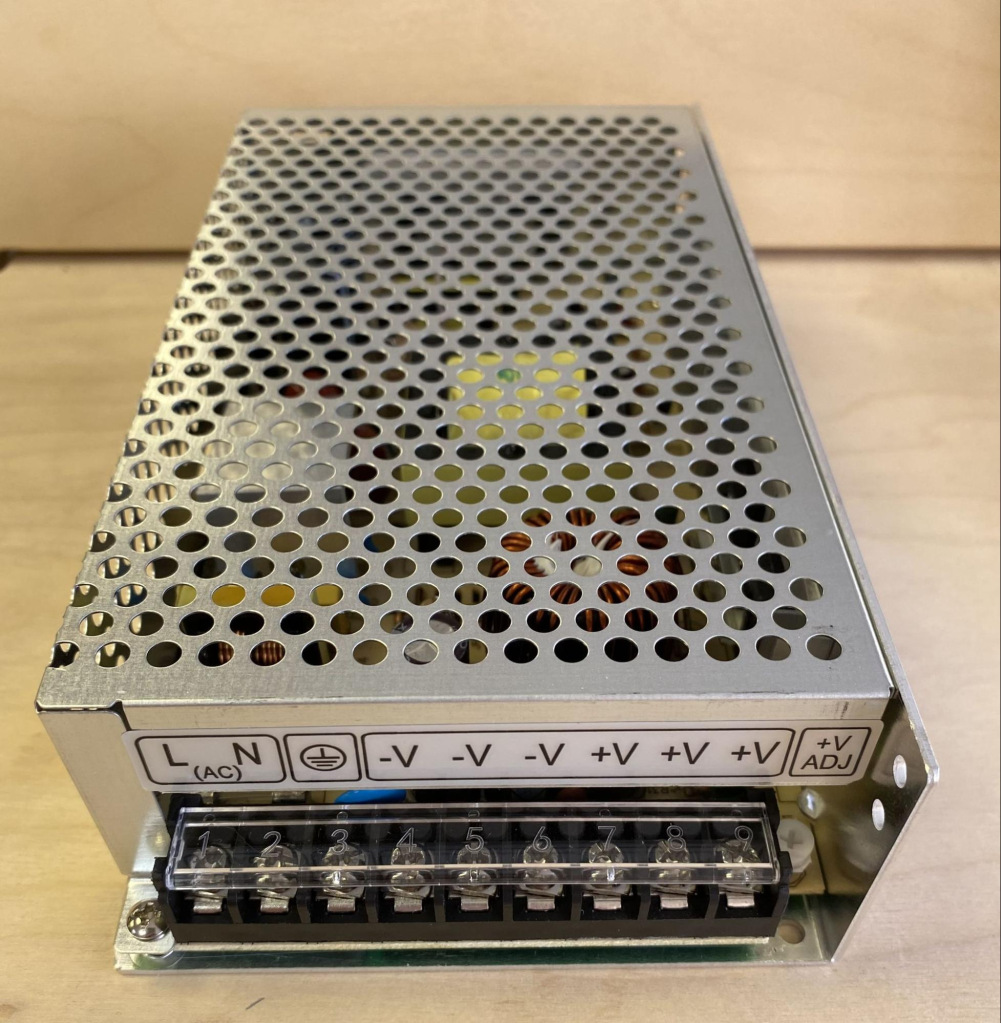

Блок питания.

Блоки электропитания не универсальны и подбираются под входное напряжение светодиодной ленты – 12В или 24В. Мощность БП выбирается после расчета нагрузки (суммарной мощности подключаемых лент). К полученному результату добавляется запас 25%, обеспечивающий оптимальный рабочий режим. Паспортное значение мощности модели БП должно соответствовать:

P = P нагр + 25%

Приобретение дешевого китайского блока питания чревато последствиями:

• фактическая мощность ниже заявленной – мигание (динамическое изменение яркости) светоизлучающих диодов, аварийное отключение БП из-за перегрузки;
• некачественная стабилизация выходного тока – большие пульсации света, негативно влияющие на зрение.





Контроллер RGB. Диммер.

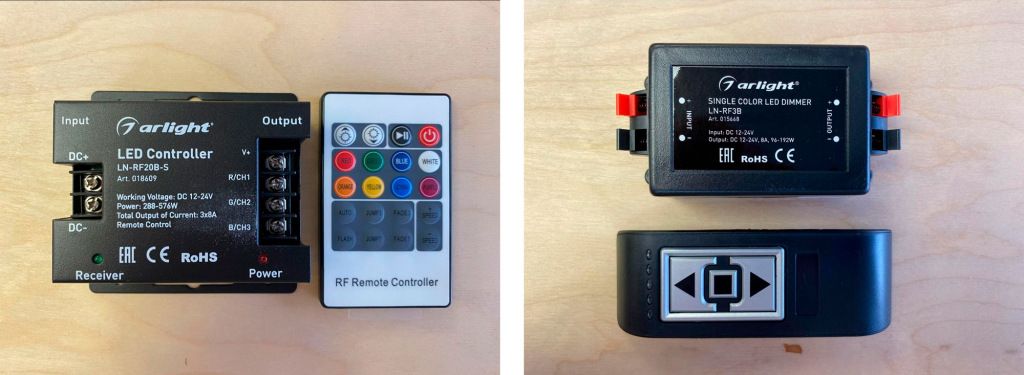

Эти устройства выбираются по мощности, которая должна быть равна мощности нагрузки. Выпускаются модели контроллеров, отличающиеся по функциональным возможностям (простая регулировка цветовой гаммы, программные спецэффекты).

Кабель и провода.

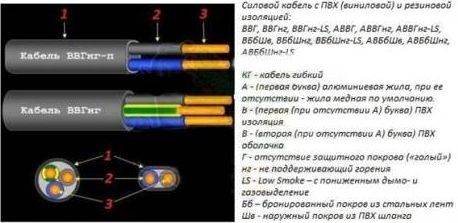

Подключение блока электропитания к сети 220 Вольт лучше выполнить медным трехжильным электрокабелем ВВГнг-Ls, а его соединение с лентой - двухжильным той же марки.

Светопрозрачный экран.

Матовый экран является оптимальным выбором. Он создает однородную и равномерную светящуюся полосу без выраженных максимумов и минимумов свечения.

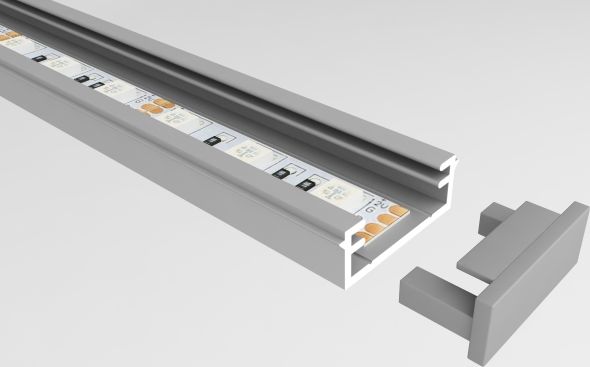

Торцевые заглушки.

Должны соответствовать приобретенному алюминиевому профилю.

Какие типы потолков подходят для световых линий?

Натяжной.

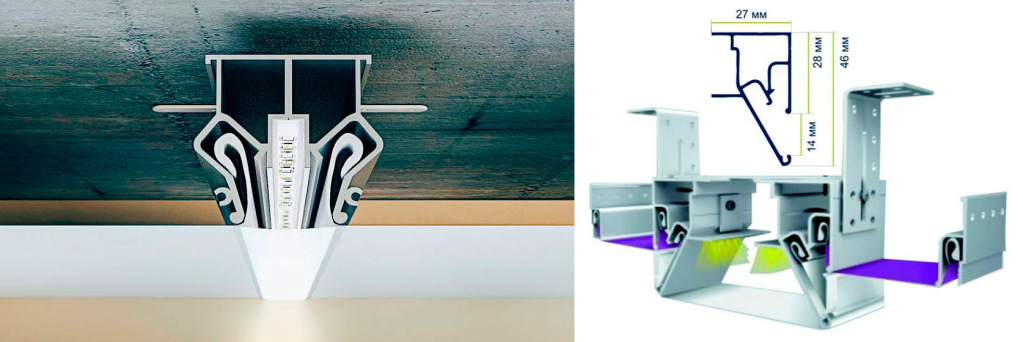

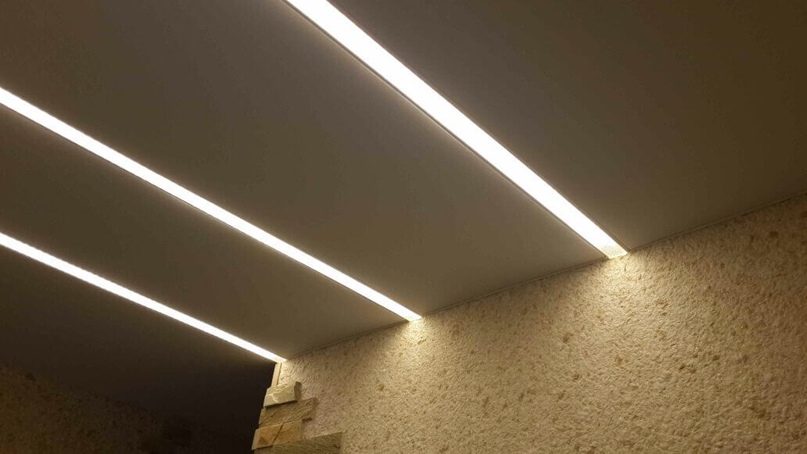

Светодиодные полосы на потолке выгодно подчеркивают достоинства натяжного потолочного перекрытия. Одинаково хорошо световые линии сочетаются с глянцевой и матовой поверхностью полотна. Профили устанавливаются на черновом потолке с помощью закладных креплений.

Гипсокартонный.

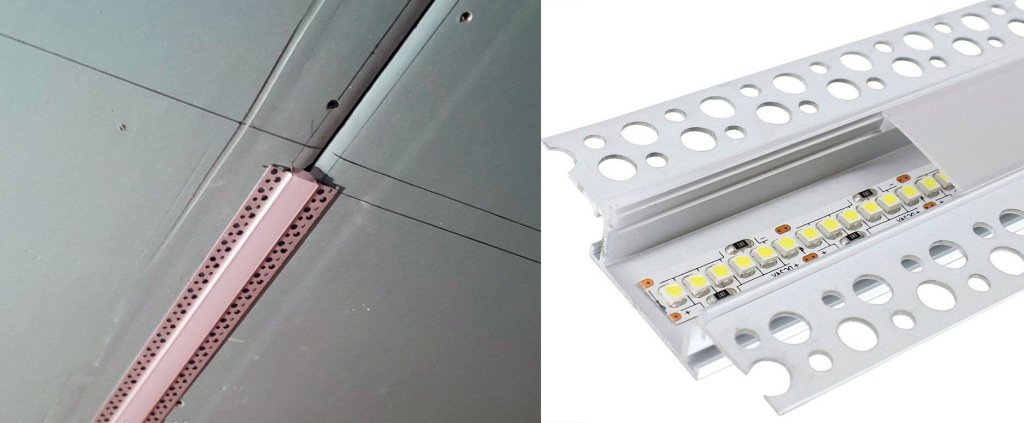

Линейные светильники полоса встраиваются в пазы, вырезанные в гипсокартонных панелях. Для фиксации используются боковые фланцы.

Бетонный.

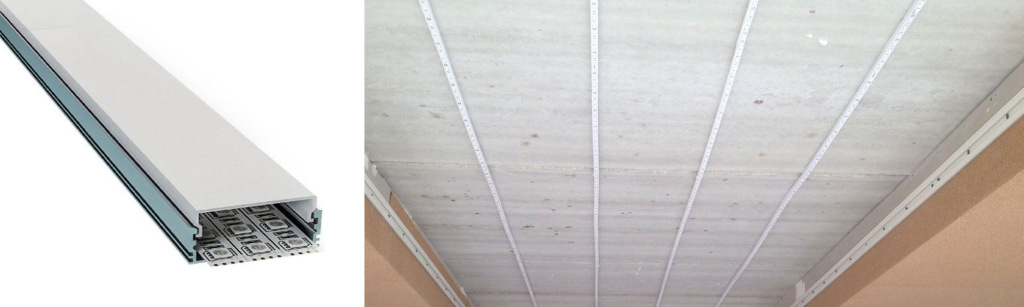

Применяются накладные профили, которые фиксируются на бетоне саморезами. Внешне конструкция напоминает обычные профильные светильники.

Монтаж световых линий

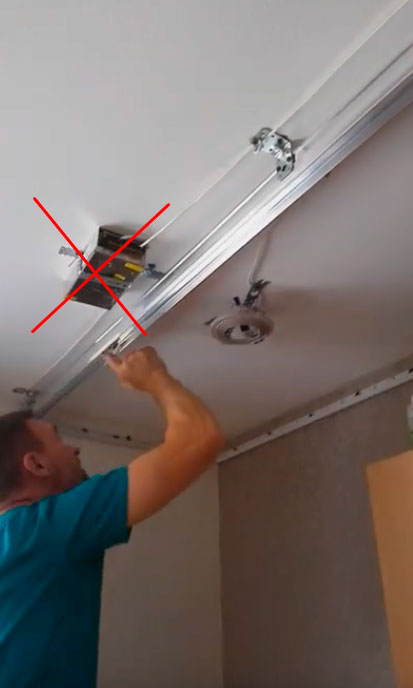

Перед началом монтажных работ необходимо сделать разметку мест установки профилей, а также трасс прокладки электрических кабелей. Заранее нужно предусмотреть место размещения блока питания и диммера/контроллера (при необходимости). Данное оборудование не рекомендуется прятать за потолком, тем самым закрывая к нему доступ. Это станет проблемой при необходимости ремонта или замены.

Разводка проводов, установка блоков питания

Скрытая прокладка проводки выполняется в штробах на стенах и бетонном потолке. Либо выше поверхности натяжного (гипсокартонного) потолка в гофротрубе. Для открытой прокладки применяются пластиковые кабель-каналы и короба, специализированный напольный (потолочный) плинтус. Все соединения производятся без скруток, при помощи пайки или быстрозажимных клемм Wago, рассчитанных на рабочий ток в электроцепи.

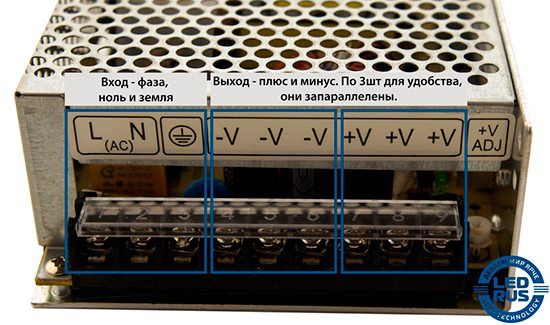

Блок электропитания устанавливается на выбранное место. Желательно, чтобы оно не было герметично закрыто, и обеспечивался доступ воздуха для поддержания нормального теплового режима без перегрева. На БП имеются клеммные колодки для подключения фазного, нулевого и заземляющего провода от сети 220 Вольт, а также проводников +12/24В и –12/24В от светодиодной ленты.

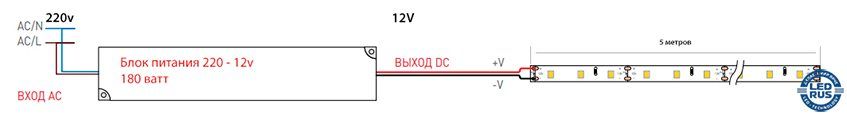

Вот типовая схема подключения:

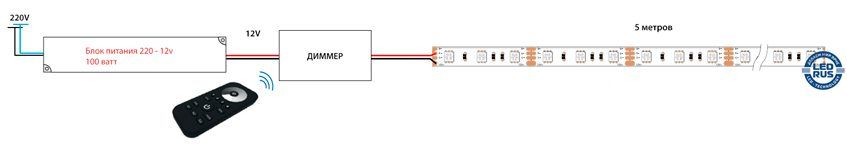

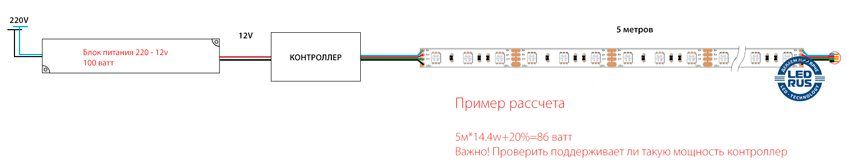

При наличии диммера или контроллера RGB, они подключаются между блоком питания и лентой:



Установка профилей

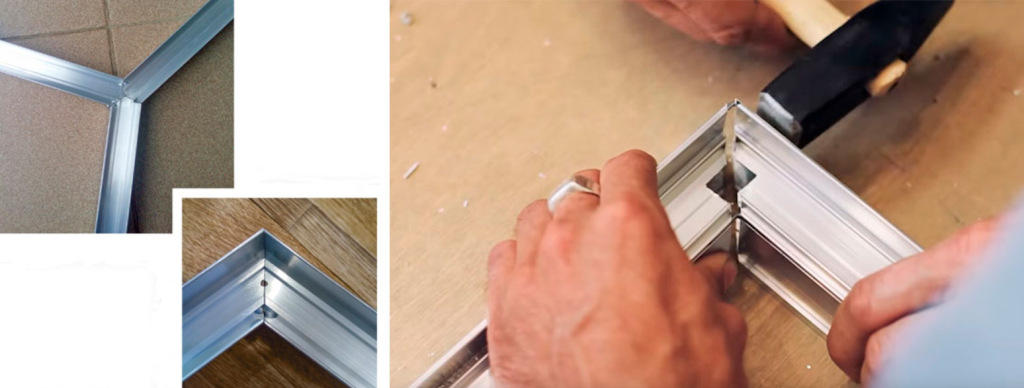

Алюминиевые профили устанавливаются согласно выполненной разметки. Предварительно выполняется их нарезка по измеренным длинам. Стыки тщательно подгоняются напильником и наждачной бумагой. При создании геометрических световых фигур понадобится изготовить профильную раму с переходами под заданными углами.

Затем профили крепятся к поверхностям способом, соответствующим типу потолочного или стенового перекрытия. При этом используются различные варианты креплений, позволяющие выполнить накладной или встраиваемый монтаж профильных линеек (рамы).

Наклейка ленты, подключение, проверка

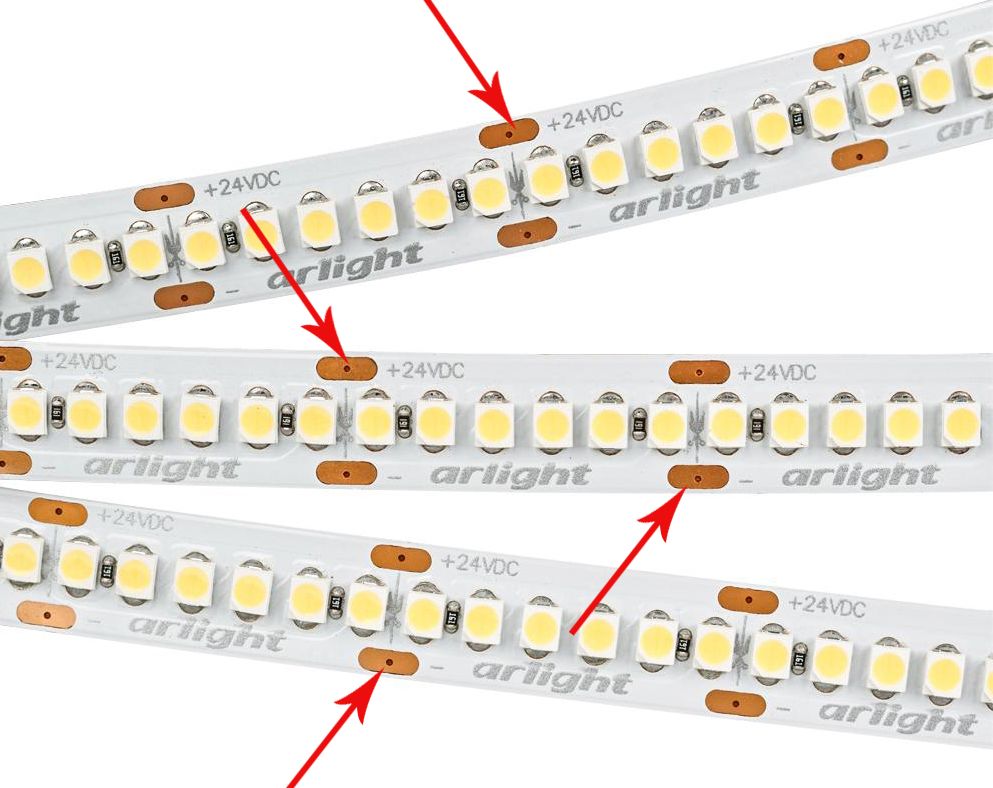

Светодиодная лента наклеивается внутри профиля на двухсторонний скотч, расположенный с обратной стороны гибкой печатной платы. Предварительно она нарезается на отрезки необходимой длины. Резка допускается только по линиям, отмеченным специальным символом.

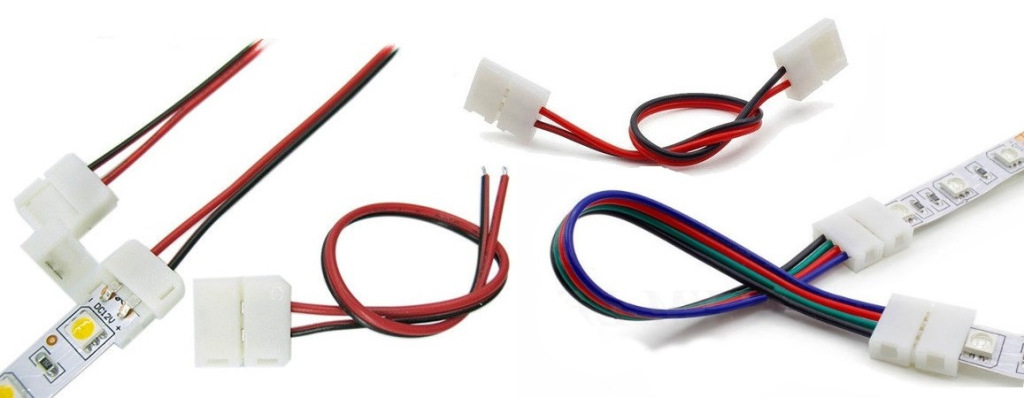

Соединение отдельных фрагментов и подключение к блоку электропитания осуществляется при помощи пайки или специальных зажимных коннекторов. Далее устанавливается светорассеивающий экран и торцевые заглушки.

Желательно “прозвонить” мультиметром смонтированные шлейфы, чтобы убедиться в правильности выполненных соединений. В этом случае схема заработает с первого раза без неприятных сюрпризов. После проверки подается электропитание и линии должны начать светиться.

Если этого не произошло, то следует последовательно измерить напряжение на блоке питания, диммере (контроллере) и на входе ленты. Часто причиной неработоспособности является плохой контакт. Например, “холодная” пайка или недостаточная фиксация в зажимном коннекторе.
