Как сделать светодиодную подсветку стеклянных полок?

Где и для чего используется подсветка полок из стекла?

Стеклянные полки обычно устанавливаются внутри сервантов, навесных шкафчиков в ванной комнате и на кухне. Также они могут размещаться по отдельности, как самостоятельные элементы интерьера. Красиво смотрятся этажерки и небольшие стеллажи с изящными полочками из стекла.

Благодаря подсветке, обычное стекло превращается в светящуюся панель, производящую впечатляющий визуальный эффект. Полки подсвечиваются с помощью светодиодной ленты, выдающей монохромное или многоцветное свечение.

Подсветка выполняется различными способами:

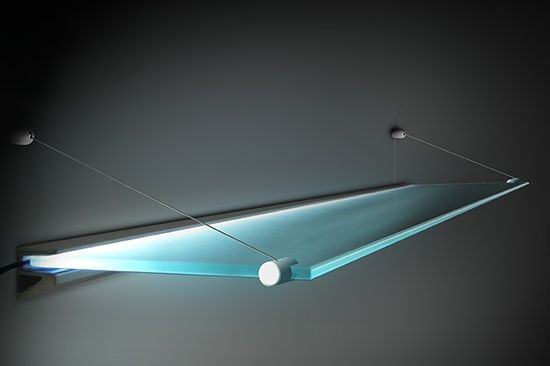

1. Торцевой

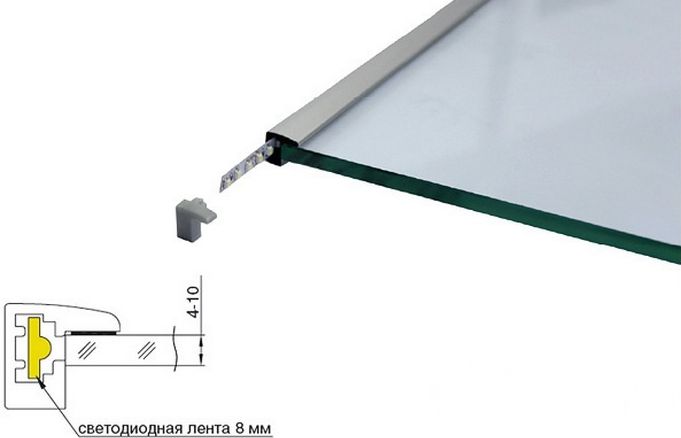

LED лента крепится на заднем или боковом торце полки. Свет распространяется внутри стекла и заливает весь его объем. Целесообразно поместить ленту в алюминиевый профиль П-образного сечения. С его помощью обеспечивается фокусировка светового потока в пределах нужной плоскости.

Матирование передней кромки стекла позволяет добиться более равномерного освещения за счет отражения света, а также избежать ослепляющего эффекта. Матировать можно наждачной бумагой (нулевкой).

2. Классический

Этот вариант подходит только для шкафов. Лед лента монтируется выше или ниже полки. Лучше использовать Г-образный профиль со светопрозрачным экраном, который направляет свет вниз или вверх под углом. Экран рассеивает свечение, делая его более однородным.

Минус такого решения – подсветка получается менее эффектной. Плюс – освещается внутришкафное пространство.

Что потребуется для подсветки полок?

Оборудование

• Светодиодная лента.
• Диммер – регулировка яркости моноленты.
• RGB контроллер – выбор цвета свечения и управления светодинамическими эффектами мультицветной ленты.
• Пульт – дистанционное управление диммером/контроллером.
• Блок питания – его мощность должна превышать мощность подключаемой нагрузки на 20%.
• Датчики-выключатели – для автоматического включения и отключения освещения.

Материалы

• Алюминиевый профиль по размерам ленты.
• Крепеж.
• Двухжильный электрокабель.
• Отдельные провода.
• Выключатель (настенный или встраиваемый в кабель).
• Штепсельная вилка 220 В.

Инструмент

• Паяльник мощностью 20-25 Ватт.
• Припой.
• Жидкий флюс (канифоль на спирту).
• Ножницы.
• Электродрель.
• Ножовка по металлу.

Правильный выбор светодиодной ленты

Светодиодная лента выбирается по основным характеристикам:

1. Ширина – должна соответствовать толщине стеклянной полки.
2. Класс IP защиты – IP24 для малозапыленных помещений с нормальной влажностью, IP54 для ванной комнаты.
3. Вариант питания – 12 или 24 Вольта. Если шлейф будет коротким, то предпочтительнее выбрать 12В, если несколько метров, то – 24В.
4. Цвет свечения – белый с теплым, нейтральным или холодным оттенком; многоцветный RGB.
5. Яркость – зависит от типа и мощности светоизлучающих диодов. Например, маломощные SMD3528 менее яркие, а более мощные SMD2835 светят ярче.
6. Плотность размещения светодиодов – типовой выбор 30-120 штук на погонный метр. Хороший результат получается при выборе светодиодов SMD3528 плотностью 120 шт/м.
7. Качество изготовления – определяется внешним осмотром. Признаки качественной продукции: толстая и прочная печатная плата, широкие печатные дорожки, аккуратная пайка светодиодов и токоограничительных резисторов.
8. Срок гарантии – у надежных производителей составляет не менее 2 лет.

Этапы установки

Монтаж светодиодной подсветки необходимо производить поэтапно во избежание недоделок и ошибок:

1. Ножовкой отпиливаем куски алюминиевого профиля требуемого размера.

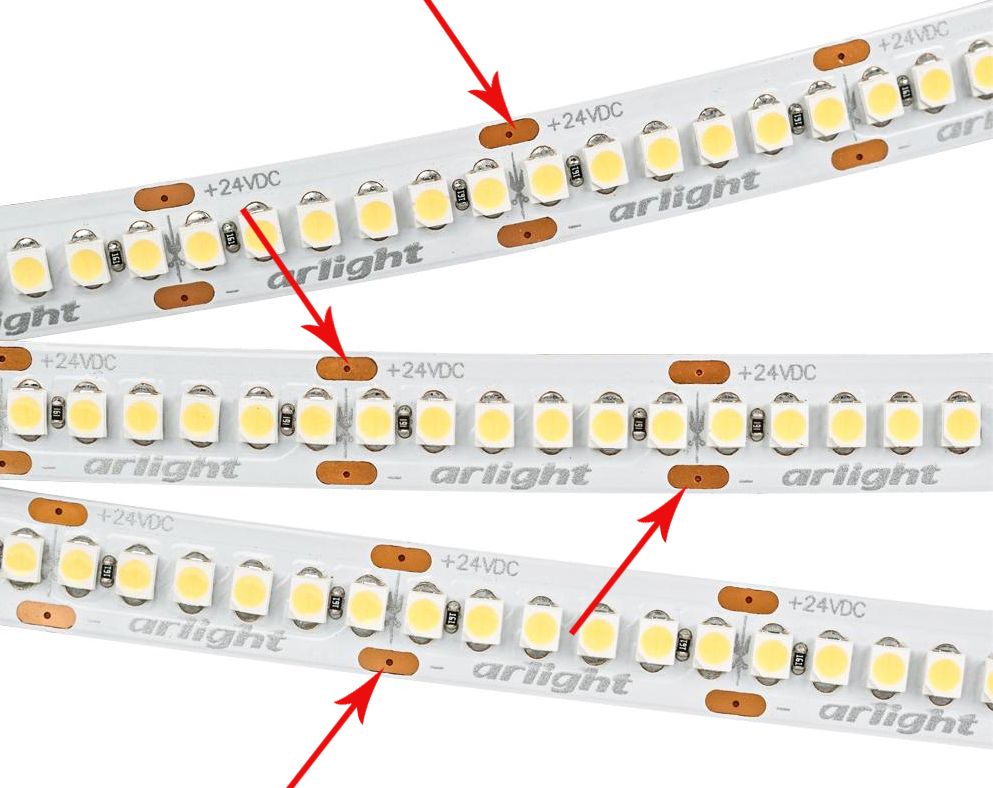

2. Ножницами разрезаем ленту на фрагменты нужной длины. Нарезка выполняется по ближайшим линиям реза, отмеченным специальным символом либо пунктирной линией.



3. Наклеиваем ленту на внутреннюю поверхность профильных отрезков. Для этого используем двухсторонний скотч с обратной стороны гибкой платы.



4. Закрепляем профиль на стенке шкафа саморезами или при помощи клея. В случае, если полки установлены отдельно, то приклеиваем профиль к их торцам.

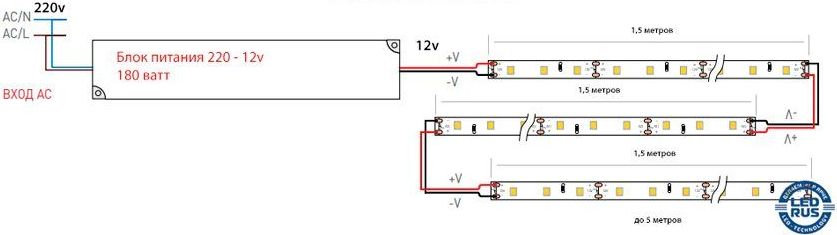

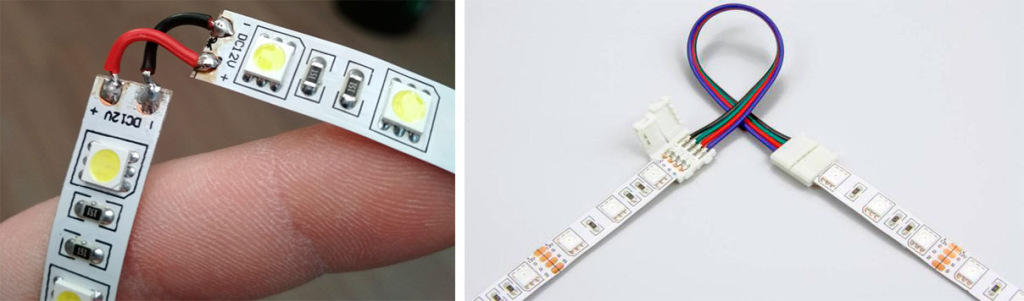

5. Последовательно соединяем проводами и пайкой фрагменты светодиодного шлейфа. Возможно применение специальных коннекторов.





   Совокупная длина не должна превышать 5 метров.

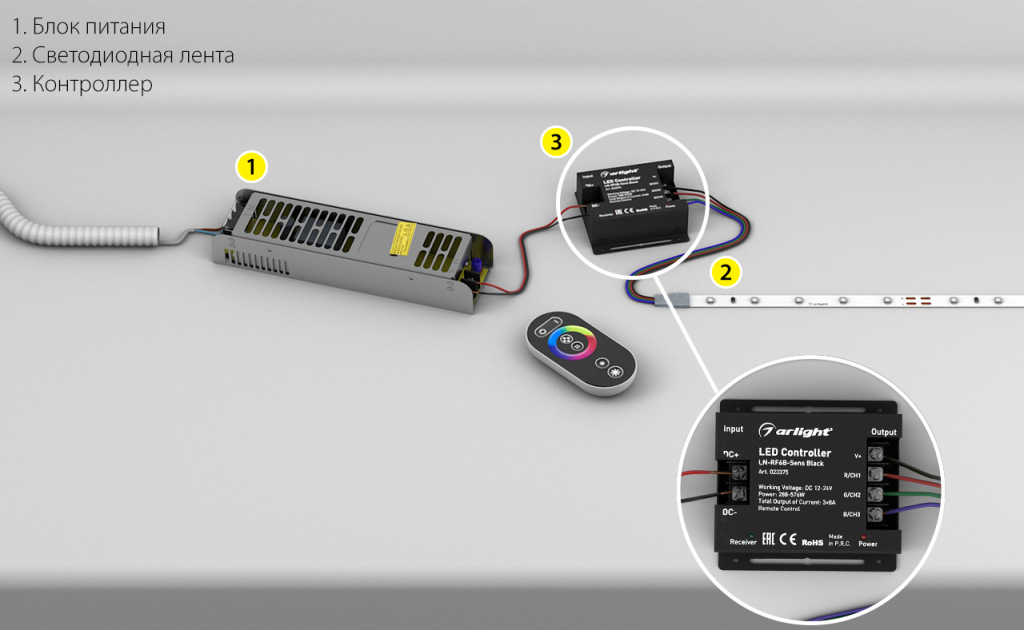

6. В удобном месте размещаем блоки электропитания и управления. Подключаем их к общей электрической схеме. Следует соблюдать полярность подключения плюсового и минусового провода.



7. Устанавливаем выключатель и вилку на кабель для подключения к розетке электросети 220 В.

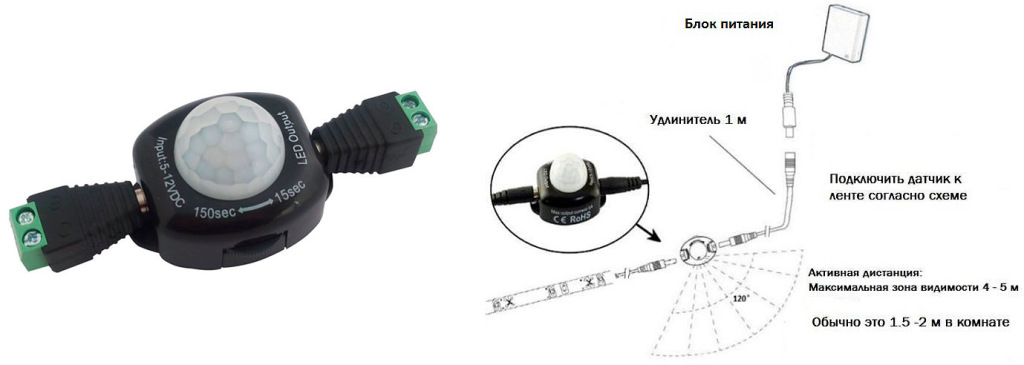

8. При необходимости ставим датчик движения, который подключается в электросхему сразу за блоком электропитания.



9. Подаем питание и проверяем работоспособность созданной подсветки во всех режимах.

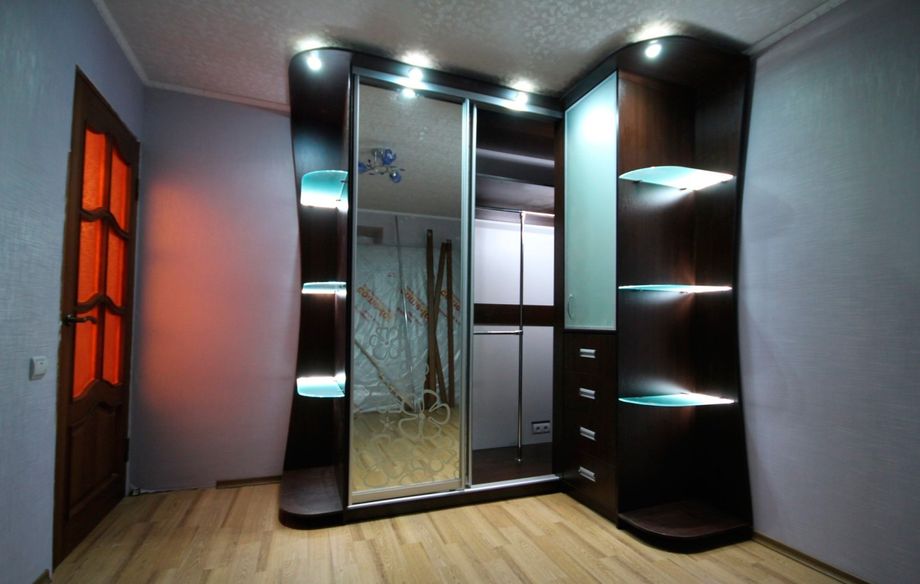

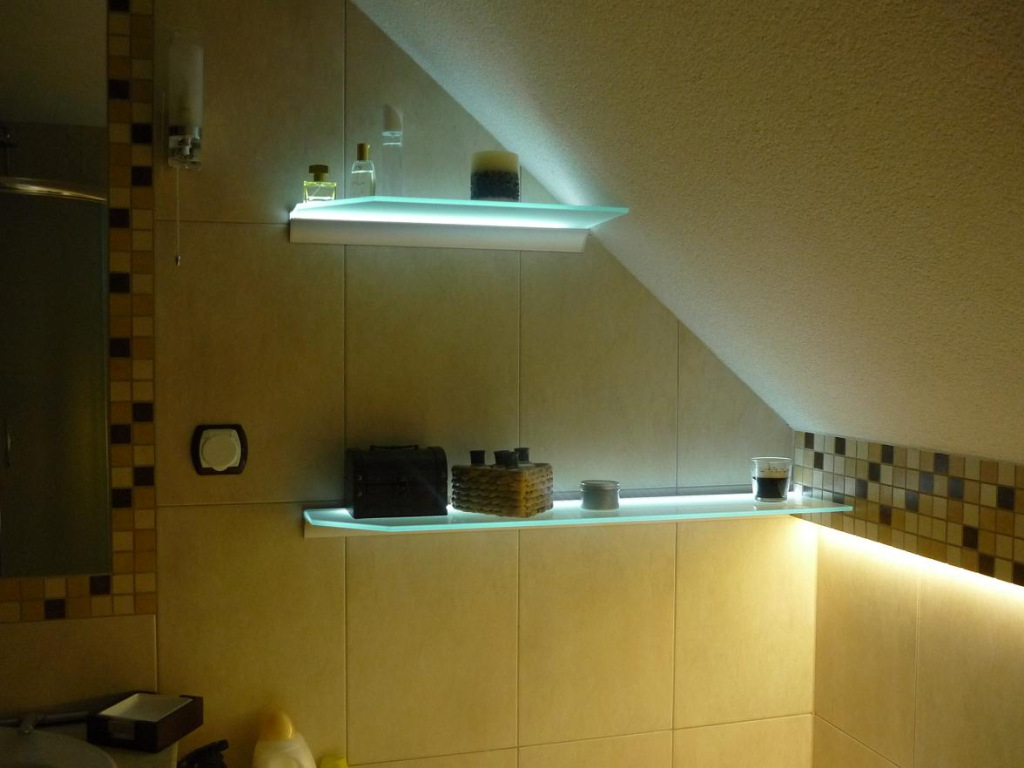

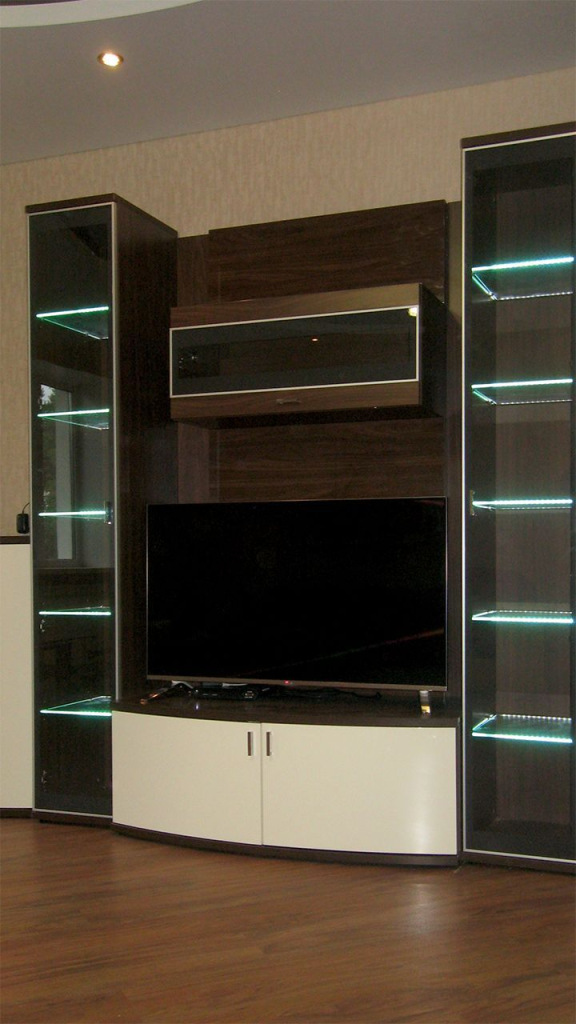

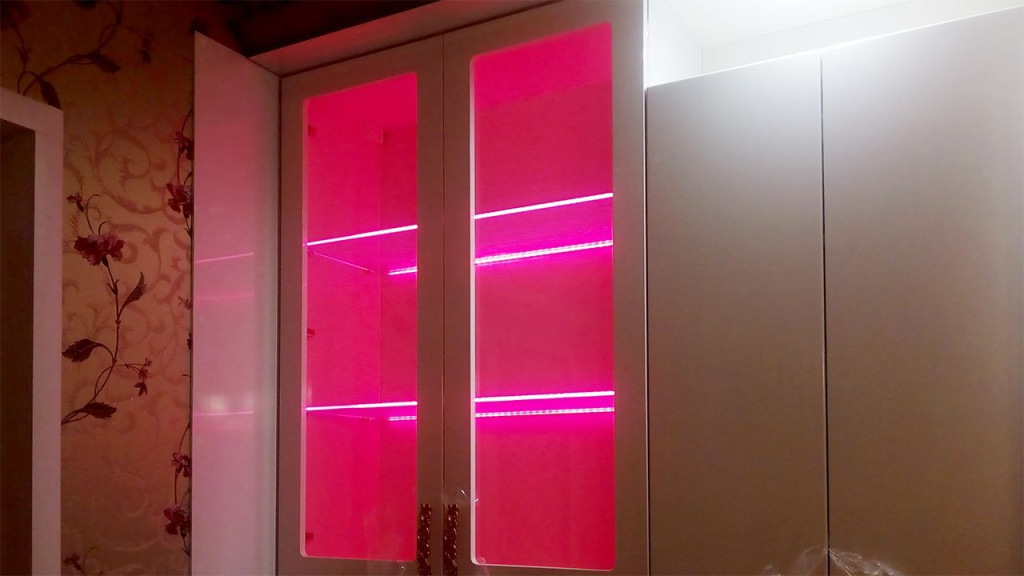

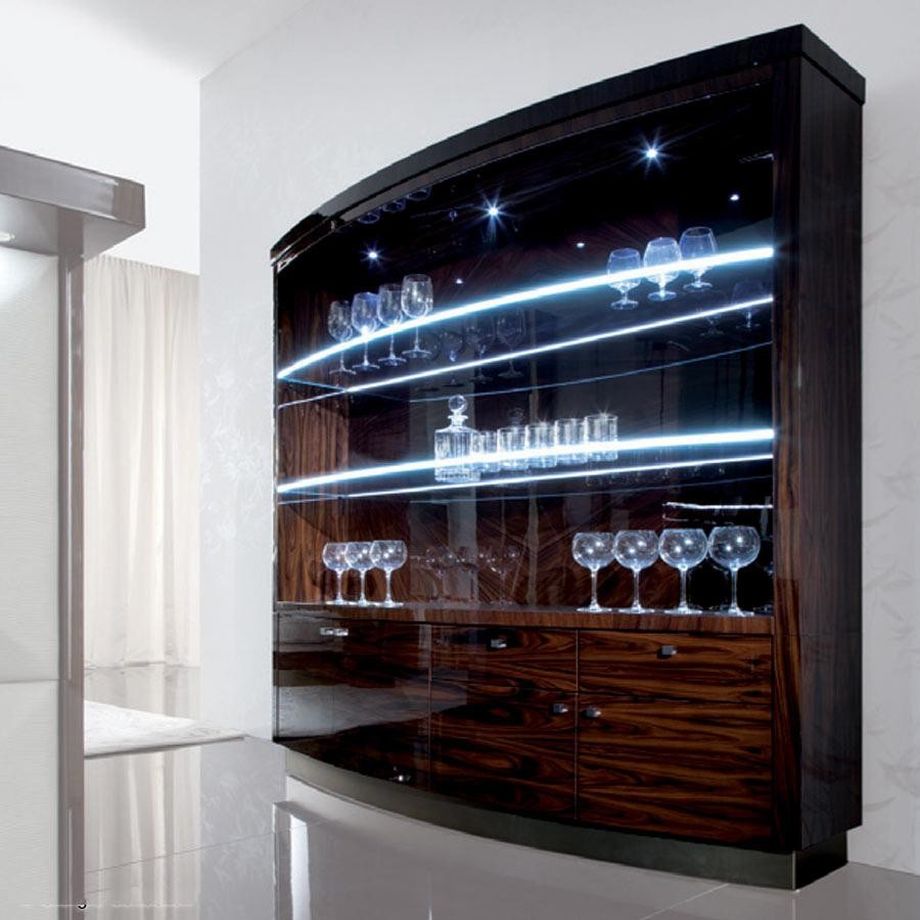

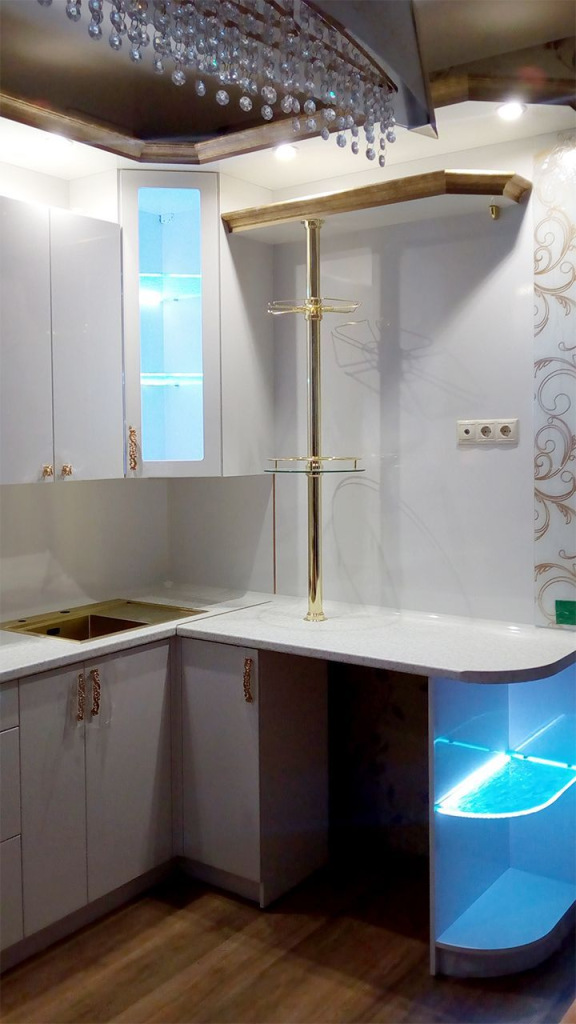

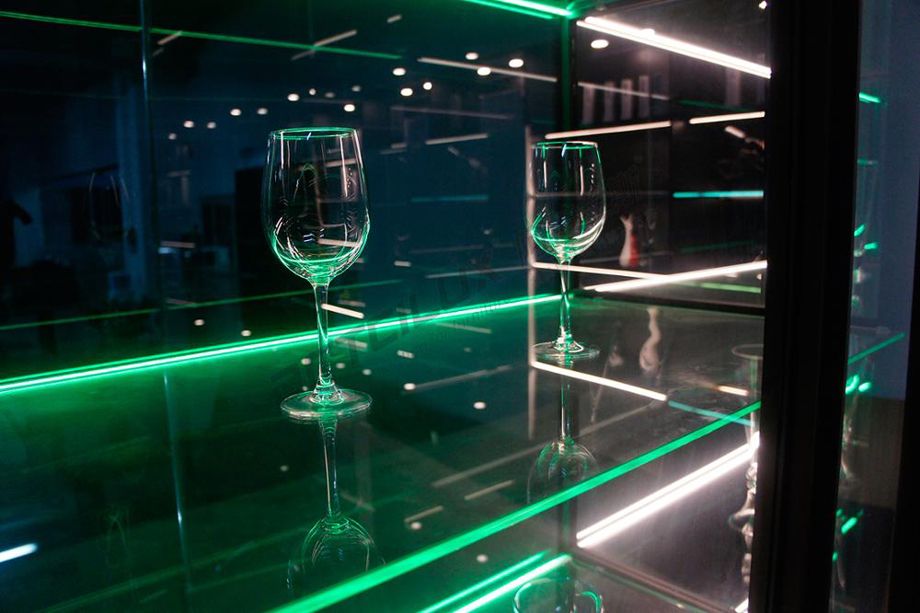

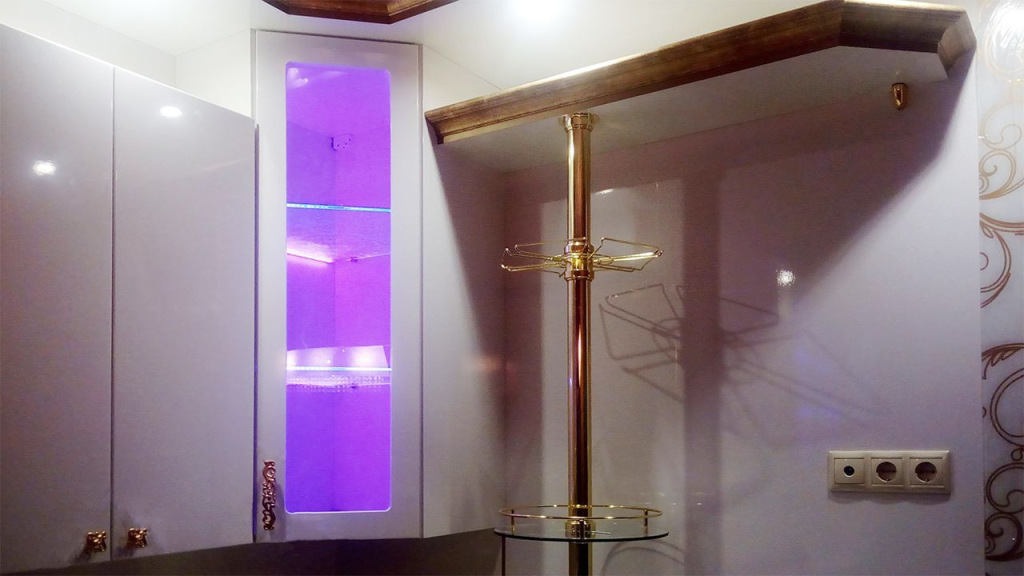

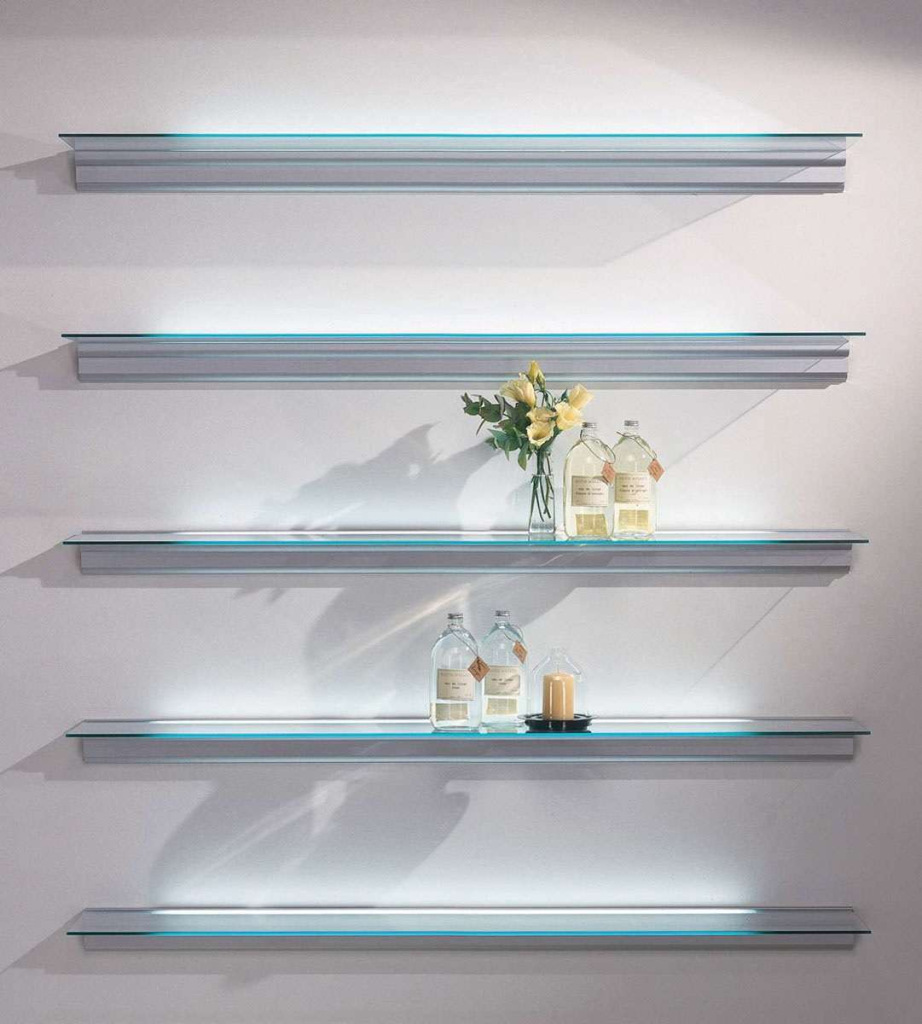

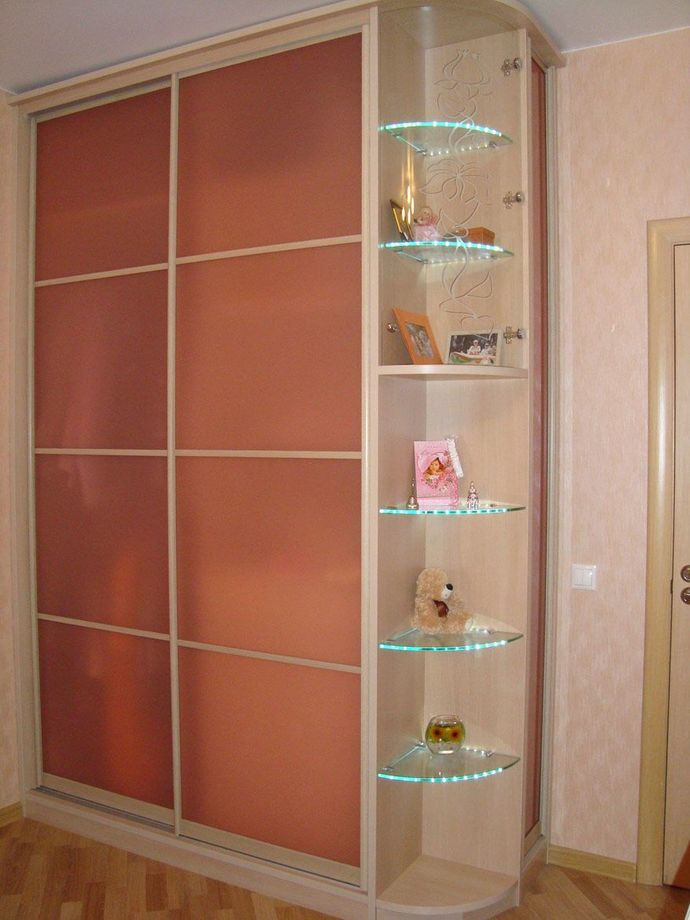

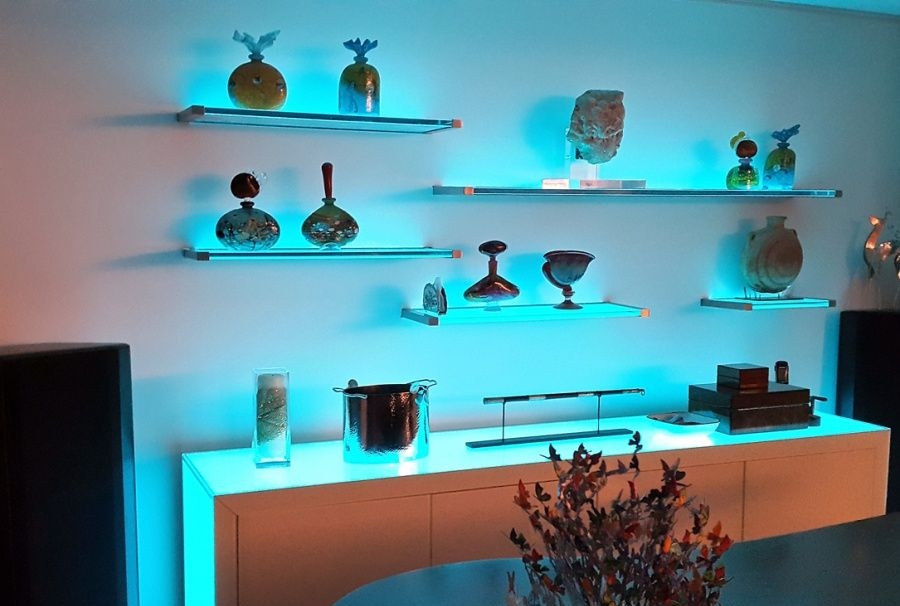

Фото примеры подсветки стеклянных полок светодиодной лентой
