Как сделать подсветку уличного бассейна: типы светильников и требования

Для чего нужна подсветка бассейна?

Подсветка бассейна выполняет две основные функции:

• Декоративная – гармонизация внешнего вида искусственного водоема; создание приятной атмосферы, способствующей полноценной релаксации и расслабляющему отдыху.
• Техническая – улучшение видимости, позволяющее безопасно плавать с наступлением темноты.

Освещение бассейнов начало набирать популярность после появления светодиодных подводных светильников, способных работать под водой неограниченное время. Осветительные приборы на светодиодах отличаются высоким уровнем безопасности, лучшей светоотдачей и малым потреблением электроэнергии.

Требования и нормы к освещению в бассейне

Искусственная подсветка бассейнов регламентируется СП 52.13330.2016 и СП 310.1325800.2017. В соответствии с этими документами, освещенность водной поверхности должна минимально составлять 100 Люкс. Если плаванием занимаются дети, то норматив увеличивается до 150 Люкс. На практике эти нормы зачастую превышаются, исходя из пожеланий конкретного заказчика к освещенности объекта.

Требования к освещению

1. Повышенная электробезопасность.

• Следует использовать светотехническое оборудование, питающееся постоянным напряжением 12 Вольт. Блок электропитания должен иметь трансформатор для гальванической развязки от сетевого переменного напряжения 220 Вольт.
• Корпуса светильников необходимо заземлять отдельным проводом, подключаемым к общему контуру заземления.
• Кабели питания и соединительные муфты должны выбираться со специальной изоляцией, стойкой к воздействию воды.
• Не допускается выполнять подводные кабельные соединения.

2. Повышенная влагозащита осветительных приборов.

Класс защиты необходимо выбирать по типу установки светильников:

• Подводные – IP68
• Надводные – IP67

3. Отсутствие бликов на водной поверхности.

4. Недопустимость ослепляющего эффекта от источников направленного света.

Типы светильников для подсветки бассейнов

Для удобства выбора оборудования под индивидуальную задачу разделим светильники на типы по их параметрам:

Особенности исполнения

• Традиционные светильники – излучают световой поток с углом рассеивания от 30 до 300 градусов.




• Прожекторы – отличаются сфокусированным светом, формируемым более сложной оптической системой.

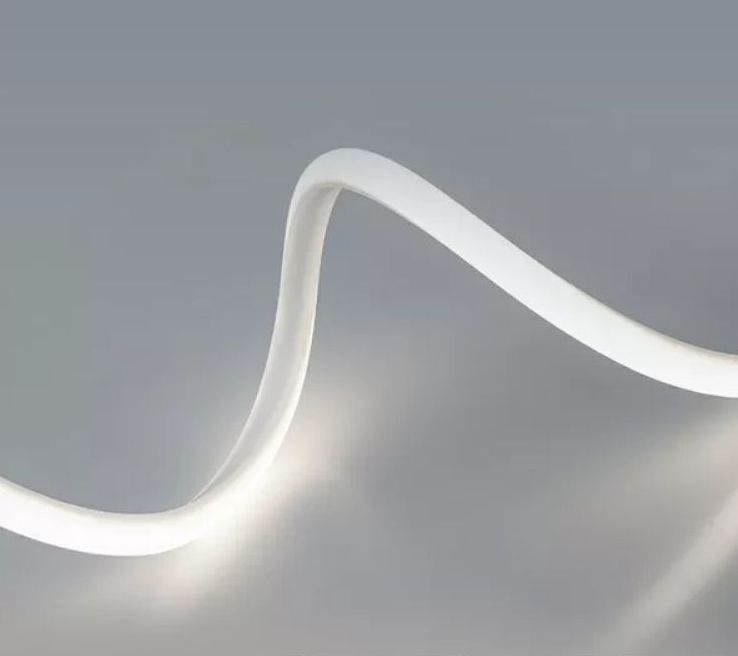

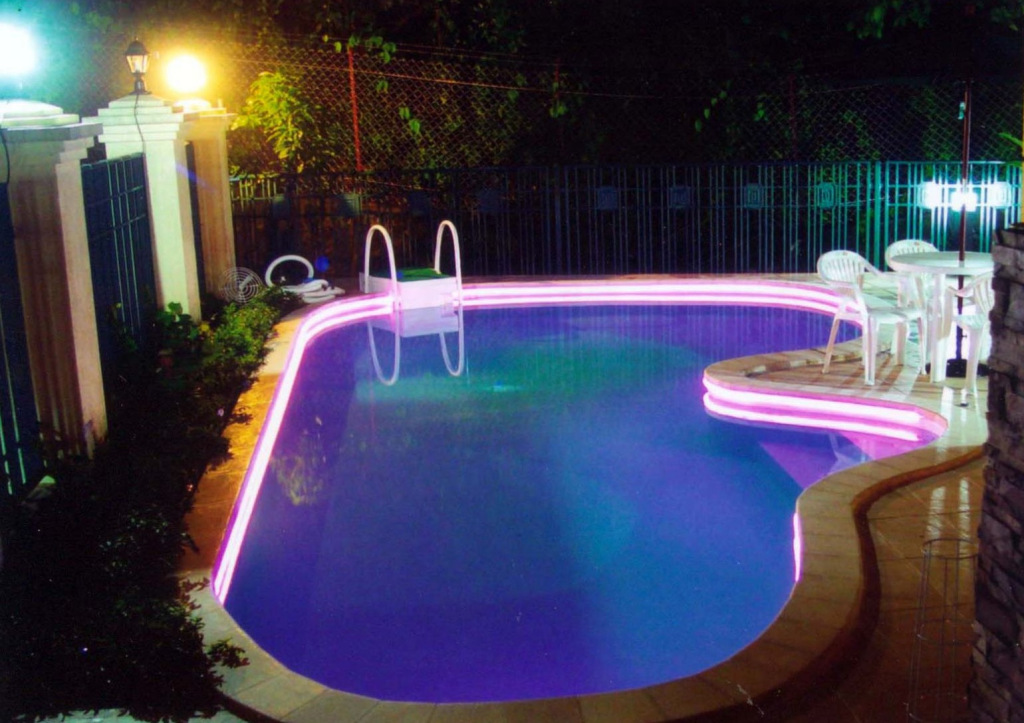

• Герметичная светодиодная лента – применяется для создания световых линий любой длины.




Вариант монтажа

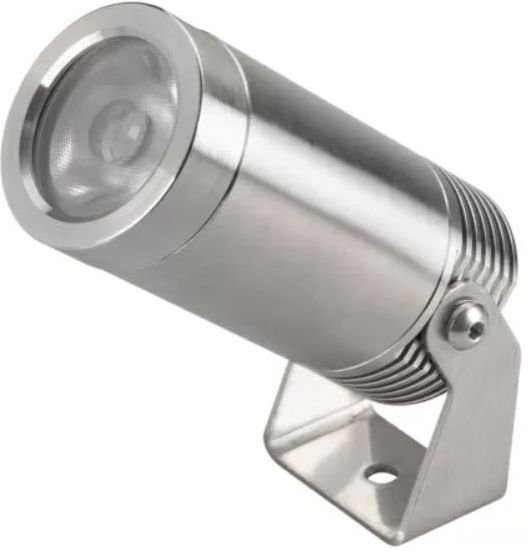

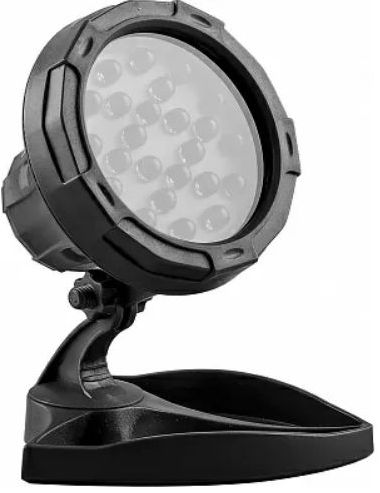

• Накладной – крепление оборудования на стенках или дне бассейна. Как правило, на поворотных кронштейнах.

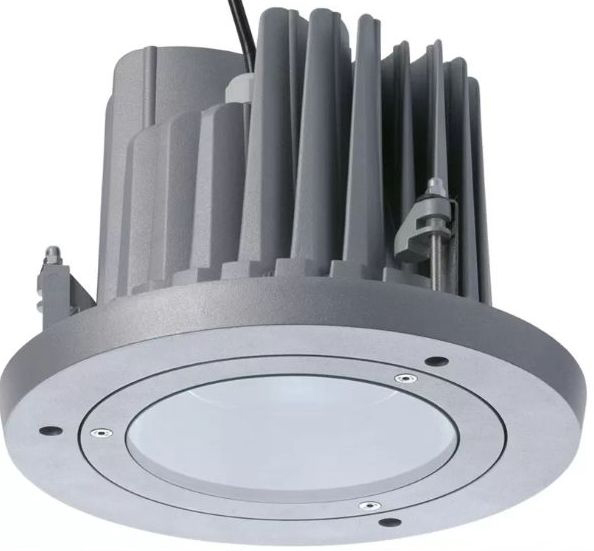

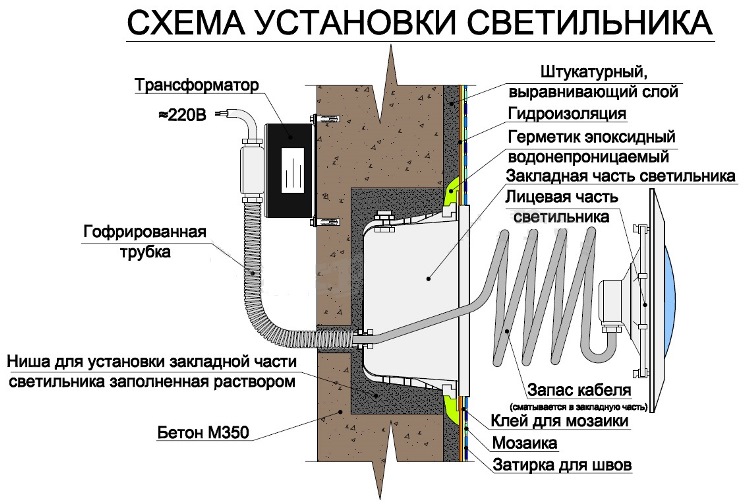

• Встраиваемый – размещение внутри отверстия, проделанного в стеновом или донном перекрытии.

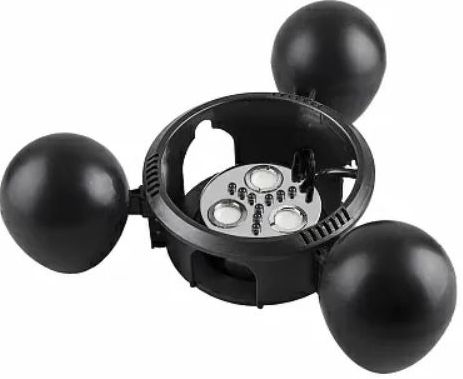

• Плавающий – свободное перемещение по воде на специальном плотике, который входит в комплектацию.




Цвет свечения

• Монохромный – белый свет теплого, нейтрального, холодного оттенка либо другой цвет из палитры.
• Многоцветный (RGB) – отличие состоит в возможности самостоятельного выбора цвета в процессе эксплуатации.

Управление подсветкой

Можно управлять подсветкой, используя дополнительные устройства, которые включаются в общую электрическую схему:

• Диммер – применяется для регулировки яркости.
• Контроллер RGB – используется для выбора уровня яркости, цветовой гаммы, встроенных светодинамических эффектов (программ).
• Дистанционный пульт – служит для передачи управляющих команд на диммер/контроллер.

Подключение и монтаж освещения в бассейне

Обустройство осветительной системы бассейна обычно производится силами специалистов по электрике. При желании сделать подсветку своими руками, следует понимать, что от правильности монтажа будет зависеть здоровье и, возможно, жизнь близких людей. Ведь электрооборудование, размещаемое в воде, является источником повышенной опасности. Если вы все же решили сделать все самостоятельно, то предлагаем воспользоваться пошаговым алгоритмом выполнения строительных и монтажных работ.

1. Разработка концепции и дизайна освещения. Проще говоря – что и как освещать, какими цветами и осветительными устройствами. Вы можете посмотреть возможные идеи на фото в конце этой статьи.
2. Подготовка плана с нанесением мест установки светильников.
3. Выбор светотехнического оборудования по характеристикам (светильники, блоки питания и управления).
4. Составление электрической схемы.
5. Расчет нагрузок.
6. Выбор автоматических выключателей, УЗО (или дифференциальных автоматов).
7. Подбор электрических кабелей, распределительных коробок, муфт.
8. Обустройство мест монтажа осветительных приборов и устройств коммутации.
9. Подготовка кабельных трасс и точек ввода электрокабелей.
10. Установка светильников, коммутационных устройств и коробок.
11. Прокладка кабельных линий.
12. Выполнение всех подключений согласно электрической схеме.
13. “Прозвонка” электроцепей мультиметром на правильность выполненных соединений. Очень часто на этом этапе выявляется короткое замыкание, обрыв проводов, перепутывание фазы, нуля и земли, а также плюса и минуса.
14. Подача электропитания и тестирование системы во всех предусмотренных режимах.
15. При обнаружении неработоспособных устройств – дополнительная проверка соединений.





Важно! Монтаж светильников следует выполнять в строгом соответствии с инструкцией производителя. Можно использовать только штатные крепления. При наступлении холодного периода требуется демонтировать осветительное оборудование на уличных бассейнах. Затем провести его осмотр и профилактику, разместить на хранение в отапливаемом помещении.

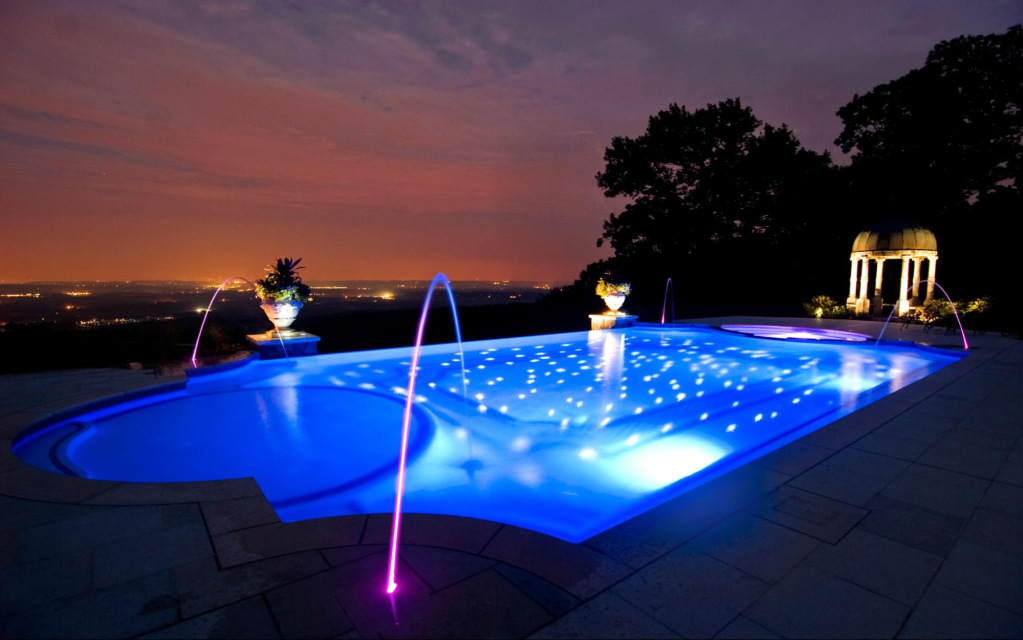

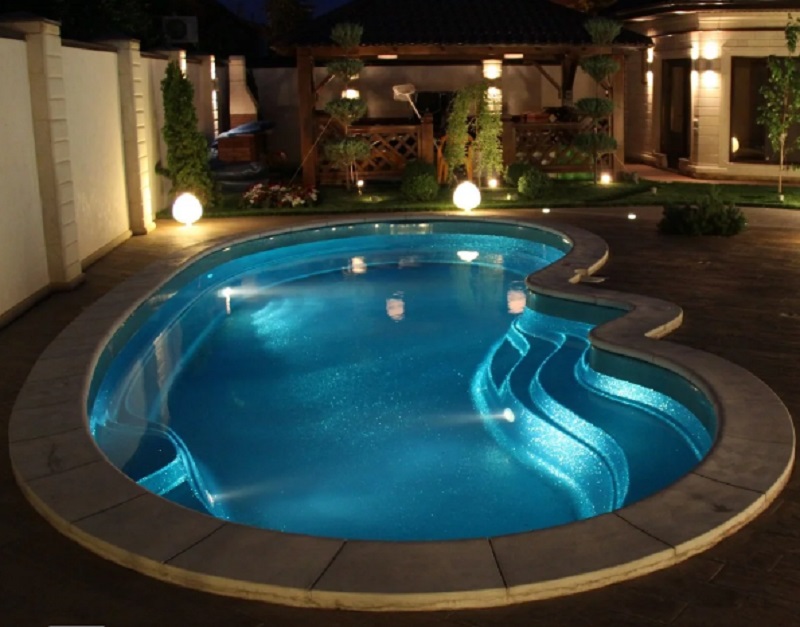

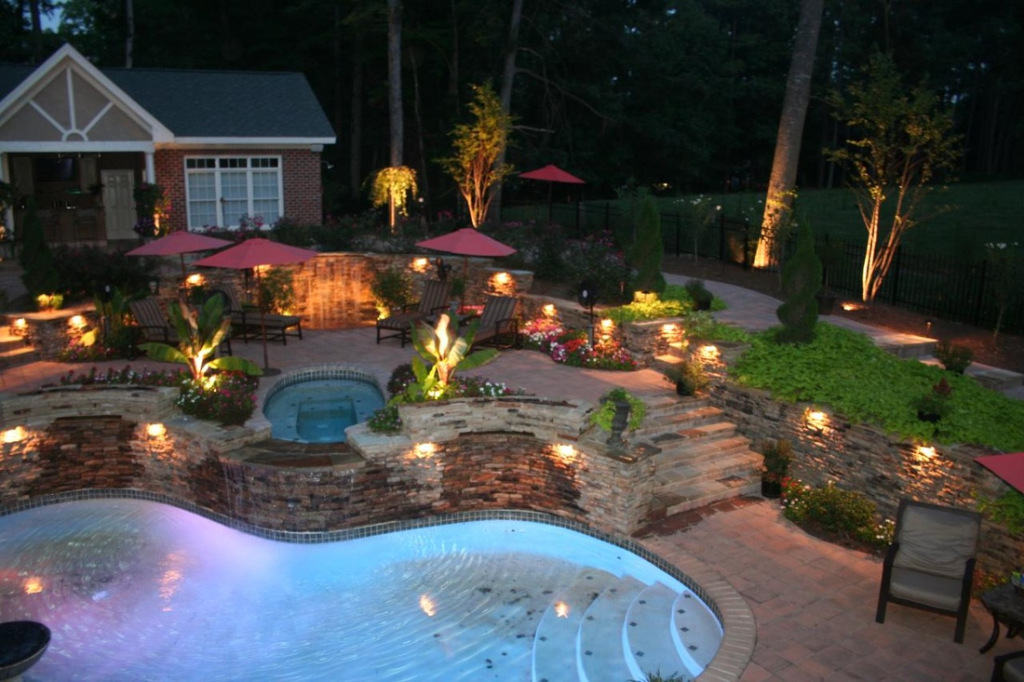

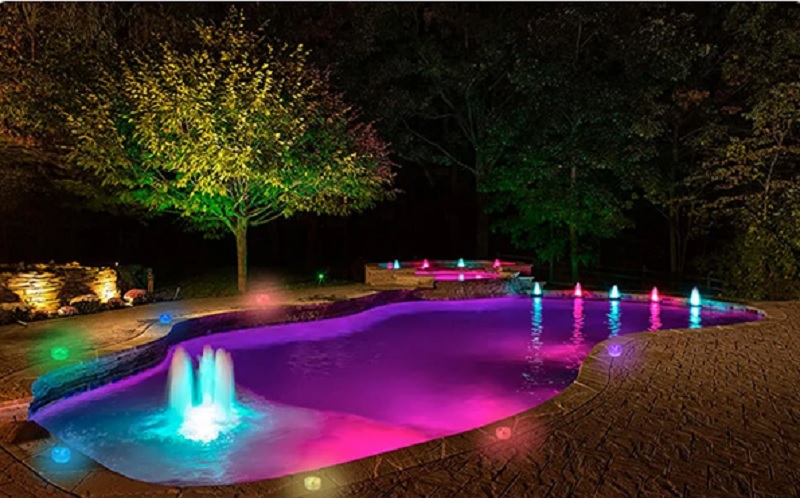

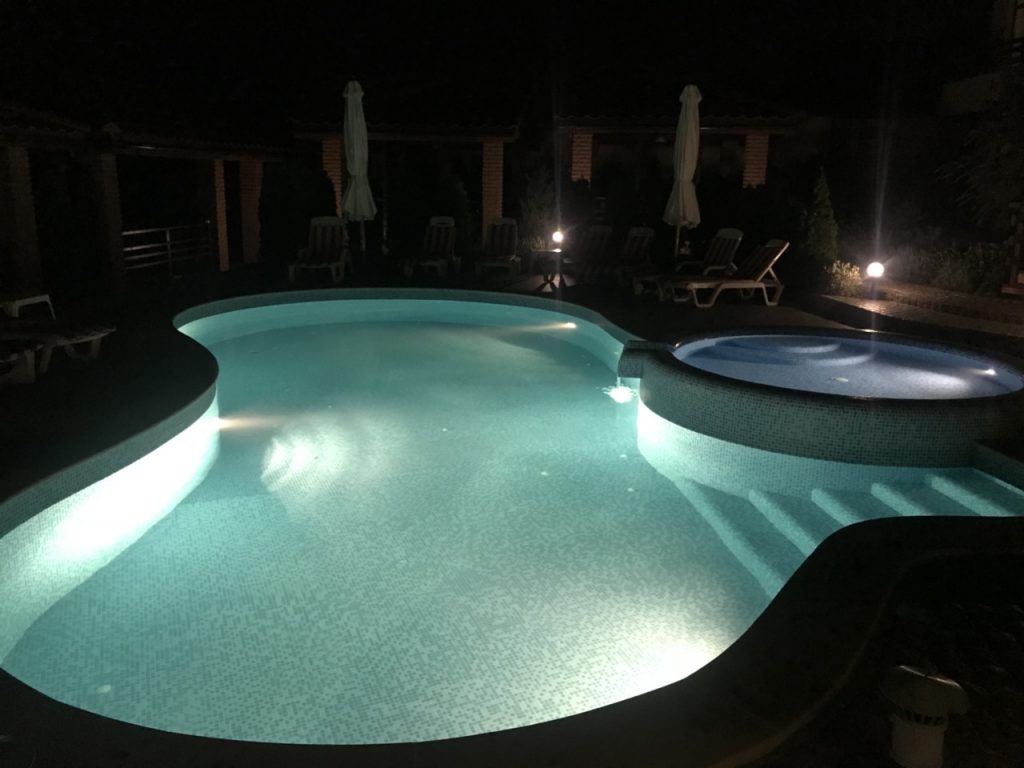

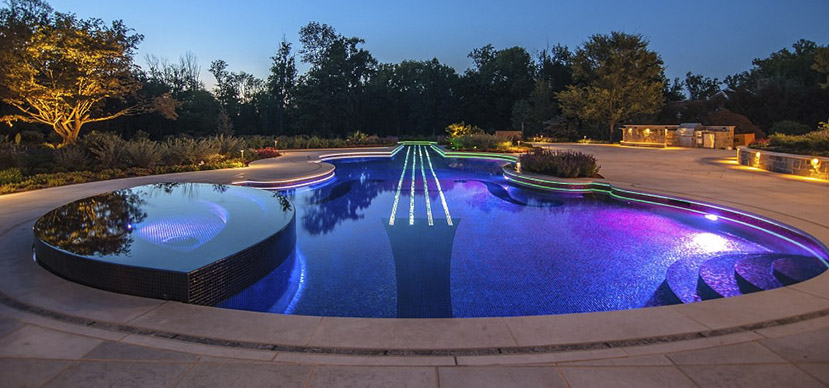

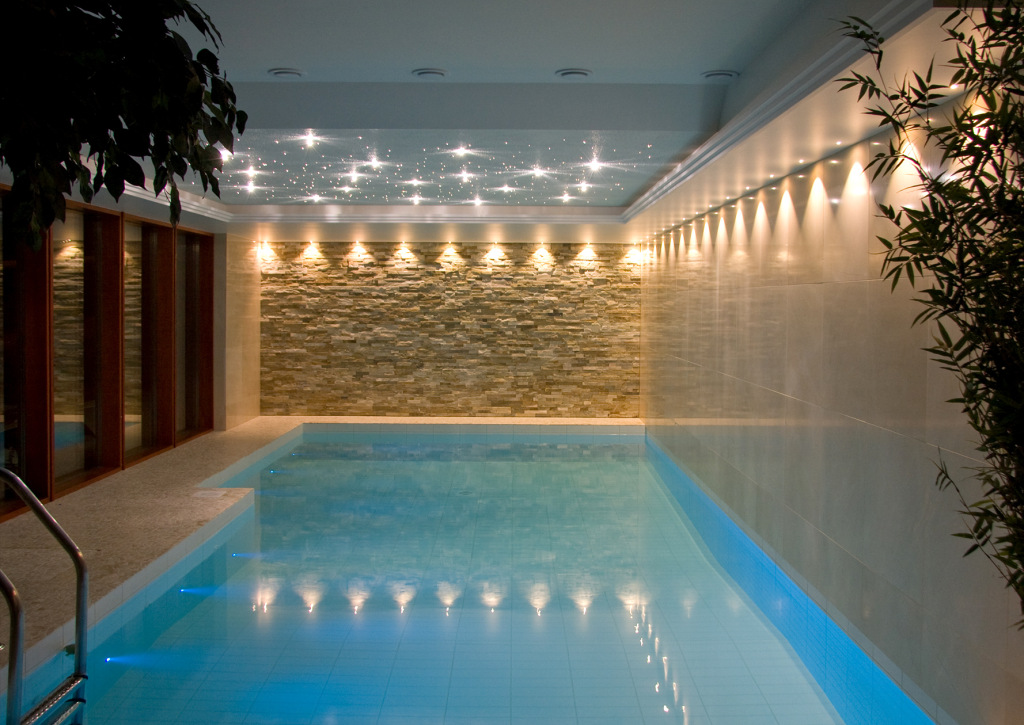

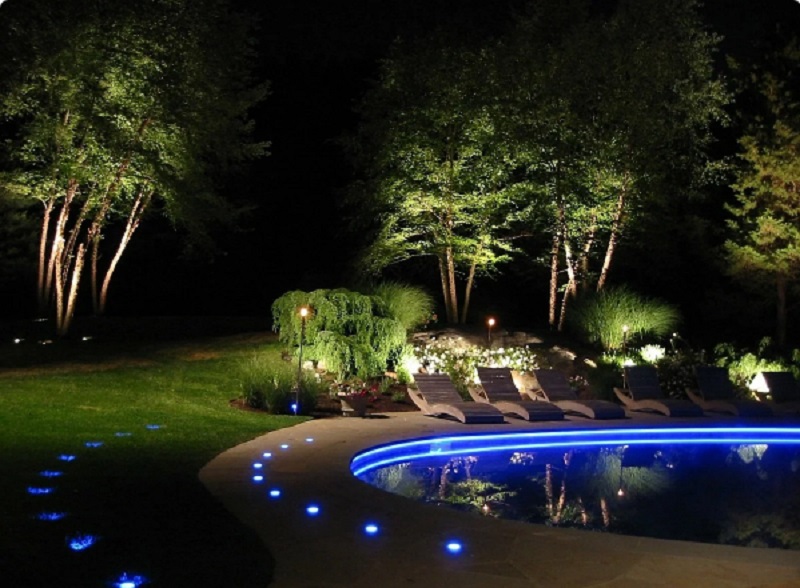

Варианты и идеи для освещения
