Как сделать плинтус с подсветкой?

Для чего подсвечивают плинтус?

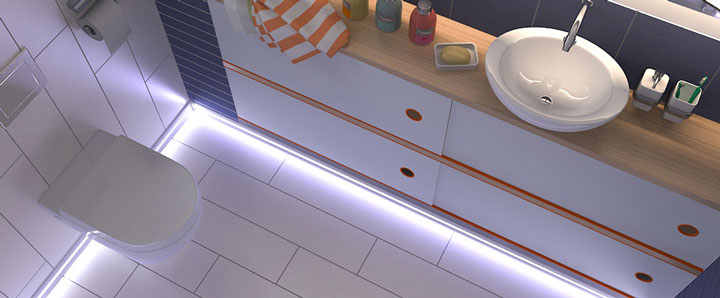

Подсветка плинтуса выполняет две функции:

• служит дежурным ночным освещением, позволяющим не включать общий свет при передвижении по квартире;
• является оригинальным световым декором, красиво выделяющим контуры помещений.





Неяркое мягкое свечение не ослепляет в темноте. Его яркости вполне достаточно, чтобы уверенно ориентироваться в коридоре, ванной комнате, туалете. Если подсветить плинтусы в спальне и детской комнате, то не понадобится использовать дополнительные осветительные приборы (“ночники”).

Какие источники света лучше применять?

Для самостоятельного монтажа плинтуса с подсветкой оптимально подойдет светодиодная лента. Это наиболее удобное и безопасное для домашней эксплуатации решение. Ленты питаются от низковольтного напряжения 12В или 24В. Входное напряжение подается от блока питания, который устанавливается в удобном месте, например, нише или квартирном электрощите.

Выбор светодиодной ленты осуществляется на основе ее параметров:

Тип светоизлучающих диодов.

От этой характеристики зависит яркость свечения (Лм/метр) и мощность потребления (Ватты). Для декоративной подсветки не требуется слишком яркий световой поток. Можно выбрать ленту на маломощных светодиодах SMD3528 с небольшим энергопотреблением и минимальным нагревом.

Разноцветную подсветку создают более мощные диоды SMD5050. Но нужно учитывать, что они сильно нагреваются и без теплоотвода могут быстро выйти из строя.

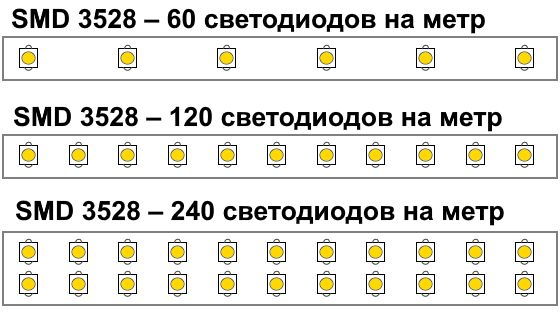

Плотность размещения.

На печатной плате устанавливают различное количество диодов на погонный метр. Для плинтуса достаточно плотности 120 шт/метр. Можно применять модели с более высокой плотностью. Чем плотнее установлены светодиоды, тем более однородной и равномерной выглядит получаемая светящаяся полоса. Но с увеличением числа диодов, возрастает потребляемая мощность и повышается температура их нагрева. Следует учитывать, что пластиковый плинтус может деформироваться при сильном нагревании.

Цветовая температура.

Возможен выбор светодиодной ленты с разным оттенком белого света и соответствующей температурой в Кельвинах:

• теплый (2700-3100 К) – отличается комфортным и расслабляющим воздействием, способствующим хорошему отдыху и спокойному сну;
• нейтральный (4000-4200 К) – оказывает возбуждающее действие и лучше подходит для рабочего освещения;
• холодный (5000-6200 К) – не рекомендуется к применению в жилых помещениях из-за негативного воздействия на зрение и общее самочувствие.





Какой плинтус использовать?

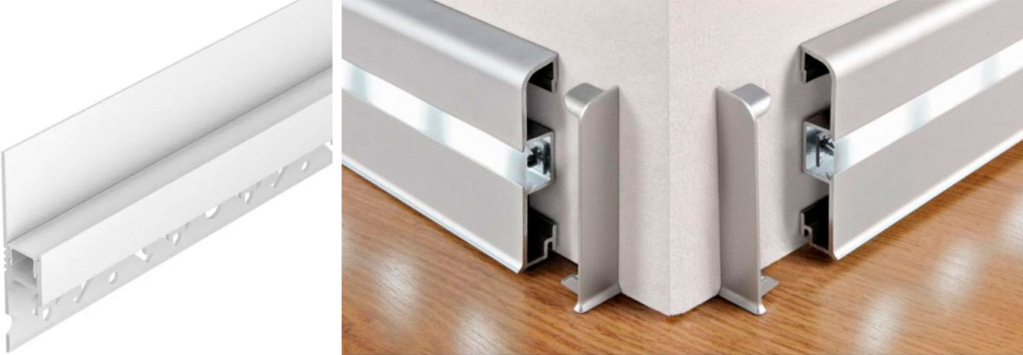

1. Специализированный профиль-плинтус из алюминия. Это самый рациональный вариант с технической точки зрения. Поскольку обеспечивает эффективный отвод излишков тепла от нагревающихся светодиодов. Но алюминиевый плинтус не всегда сочетается с интерьером квартиры или частного дома. А главное, он не гнется в отличие от пластика и неплотно прилегает к неровной стене. К тому же стоимость алюминия довольно высока.

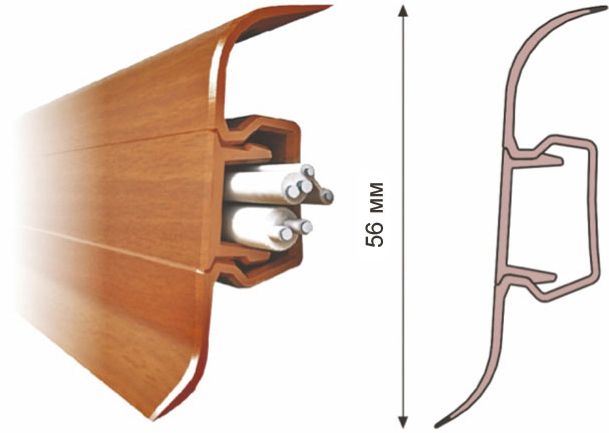

2. Плинтус из ПВХ, МДФ, дерева с кабель-каналом. Более эстетичное решение, гармонирующее с цветовой гаммой и фактурой напольного покрытия. Плинтус хорошо ложится на стену, повторяя все ее неровности.

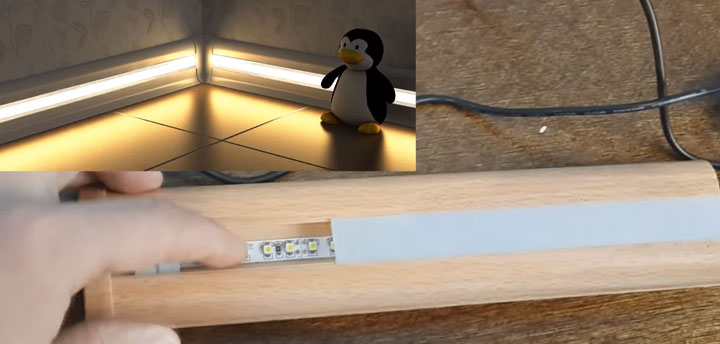

Лента размещается внутри кабельного канала. Потребуется найти модель с прозрачной или матовой заглушкой (полосой). Либо заменить штатную глухую заглушку на светопрозрачную полосу, которую можно купить отдельно.

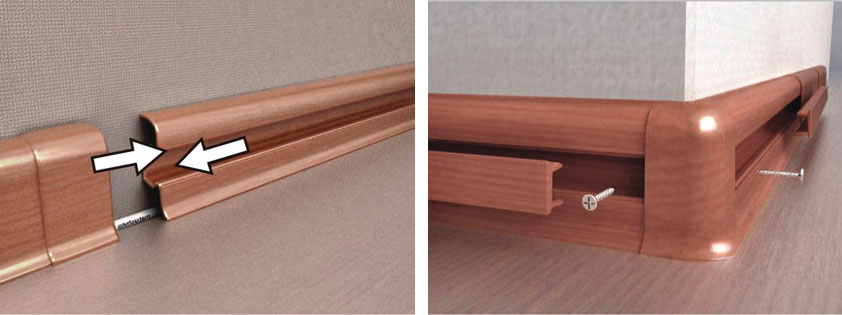

Монтаж плинтуса под светодиодную ленту

Установка плинтуса с кабельным каналом производится при помощи пластмассовых дюбелей и саморезов. Шляпки саморезов должны быть утоплены в заднюю стенку плинтуса, чтобы избежать повреждения проводки и ленты. Дополнительно можно заклеить их отрезками изоленты.

При монтаже используется дополнительная фурнитура: соединители, внутренние и внешние углы.

Монтаж и подключение led ленты

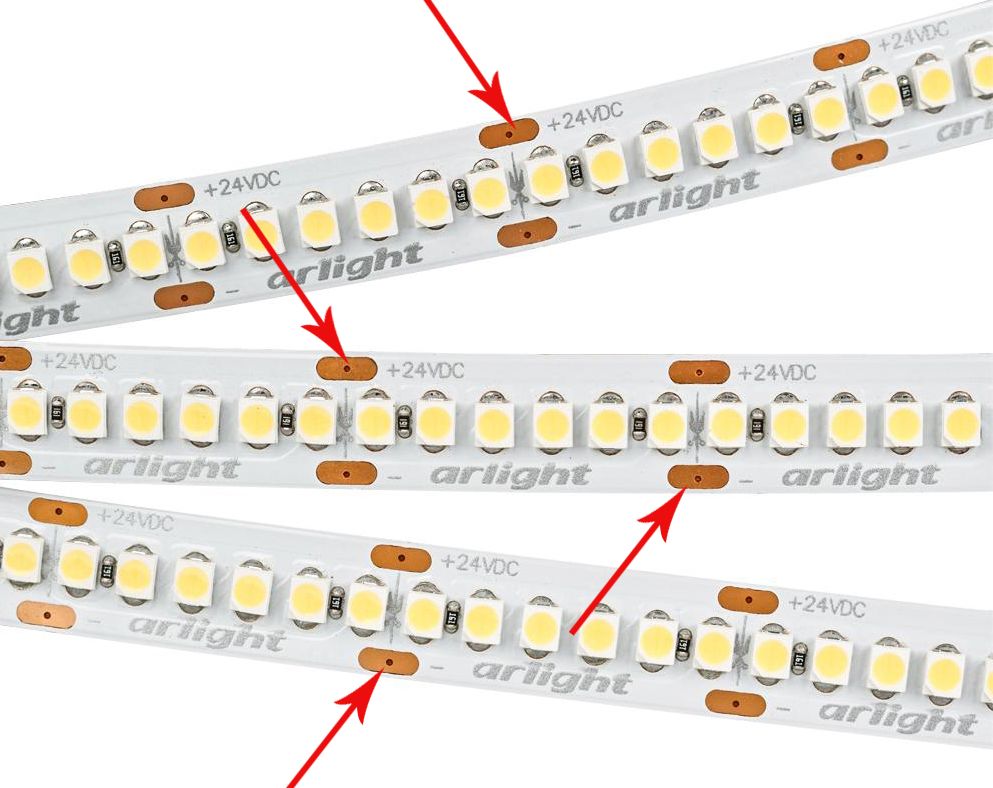

Вначале необходимо нарезать светодиодную ленту на требуемые фрагменты по линиям реза, отмеченным по всей длине печатной платы.

Затем отрезки ленты наклеиваются на внутреннюю поверхность плинтусного канала с помощью двухстороннего скотча с обратной стороны платы. Отдельные фрагменты соединяются между собой последовательно зажимными коннекторами или проводами.

Их общая длина не должна превышать пяти метров. Если получается больше, то следует сделать второй (третий и т.д.) шлейф. Ограничение объясняется значительным падением напряжения на ленте свыше 5 метров и, как следствие, снижением яркости свечения диодов.

Далее нужно подключить 5-метровый шлейф к блоку электропитания.



При наличии нескольких светодиодных шлейфов, они подключаются к БП параллельно.



Мощность блока питания должна быть равна совокупной мощности подключаемых лент плюс 25% технологического запаса. Этот запас требуется для поддержания нормального рабочего режима.

Для соединения БП с фазой, нулем и заземлением сети 220 Вольт применяется трехжильный кабель. Электрокабель от выходных клемм блока до контактов ленты должен иметь две изолированные жилы. Из-за большого тока в цепи нельзя соединять провода скруткой. Соединения выполняются пайкой или быстрозажимными клеммами Wago.

После коммутации проводки можно подать питание и убедиться в работоспособности созданной схемы. Если лента не светится, то необходимо проверить наличие напряжения на блоке электропитания и далее по всей цепи.

По завершении проверки на плинтус устанавливается светорассеивающая заглушка. Либо наклеивается светопрозрачная акриловая полоса.

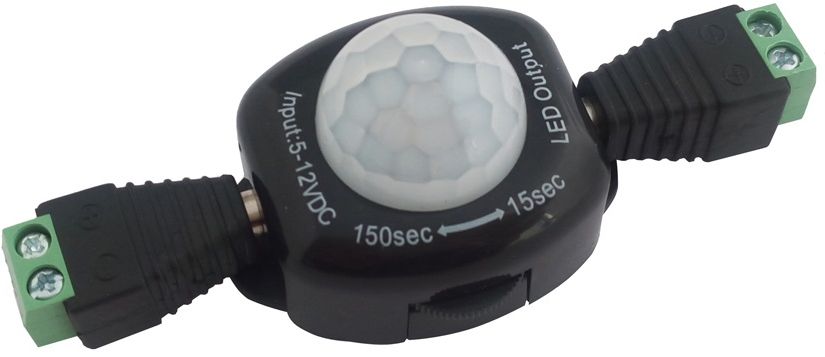

Как подключить датчик движения?

Установка датчика движения позволяет автоматически включать подсветку плинтуса при входе в помещение. Можно сэкономить электроэнергию и ресурс работы светодиодной ленты. Датчик выбирается на то же напряжение питания, что и остальное светотехническое оборудование: 12 или 24 Вольта.

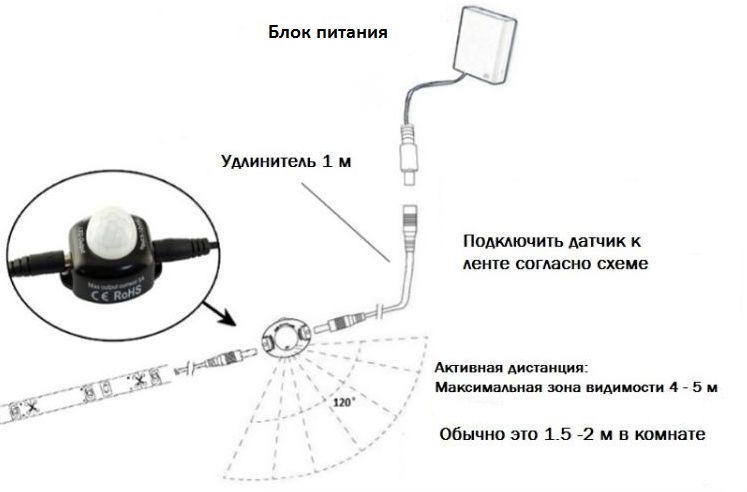

Датчик можно разместить внутри плинтуса, вырезав в нем отверстие соответствующей формы и размера. Подключение производится в разрыв электрокабеля между блоком питания и светодиодной лентой. Требуется соблюдать полярность при подсоединении проводов, чтобы не перепутать плюс с минусом.
