Как резать светодиодную ленту?

Многие покупатели интернет-магазина «Ледрус» интересуются можно резать светодиодную ленту или нет. Получив утвердительный ответ, они обычно спрашивают как резать светодиодную ленту правильно, чтобы не повредить ее.

В этой статье мы расскажем о резке светодиодной ленты на фрагменты для дизайнерской подсветки натяжного потолка, стенных и потолочных ниш, декоративных потолочных карнизов. Также Вы узнаете как соединять светодиодную ленту, нарезанную на отдельные полосы и подключать ее к электропитанию.

Для чего нужно резать светодиодную ленту

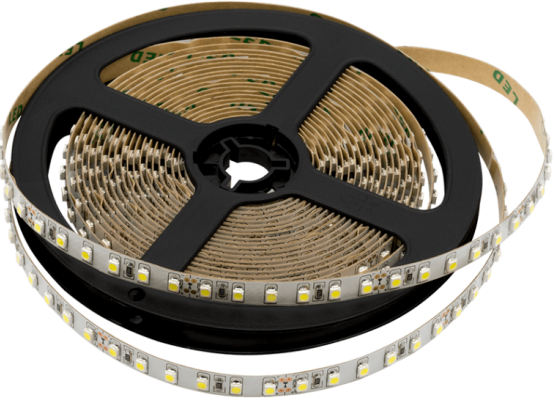

Светодиодная лента продается в стандартных рулонах определенной длины. Например, 12 вольтовые и  24 вольтовые ленты – по пять метров, а ленты для улицы на 220 В – по пятьдесят или сто метров. На одном погонном метре размещается различное количество светодиодов – от 30 до 240 штук.

Для практического воплощения комнатной LED-подсветки понадобятся отрезки разной длины, соответствующие размерам потолка или ниши. Как быть?

Выход простой – режем светодиодную ленту на полоски и монтируем их в нужных местах при помощи клейкой основы. В результате дизайнерский замысел будет реализован идеально, как с технической, так и с эстетической точки зрения.

Важно понимать, что нельзя отрезать участки лед-ленты там где захочется. То есть, если Вам требуется полоса в 50 сантиметров, то отмерить на рулоне эту длину и отрезать ее будет совершенно неправильно. Как поступить? Читаем далее.

Где резать светодиодную ленту

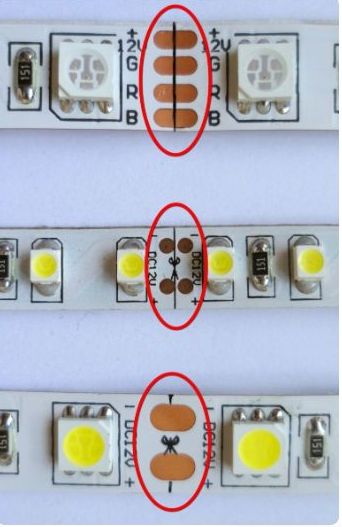

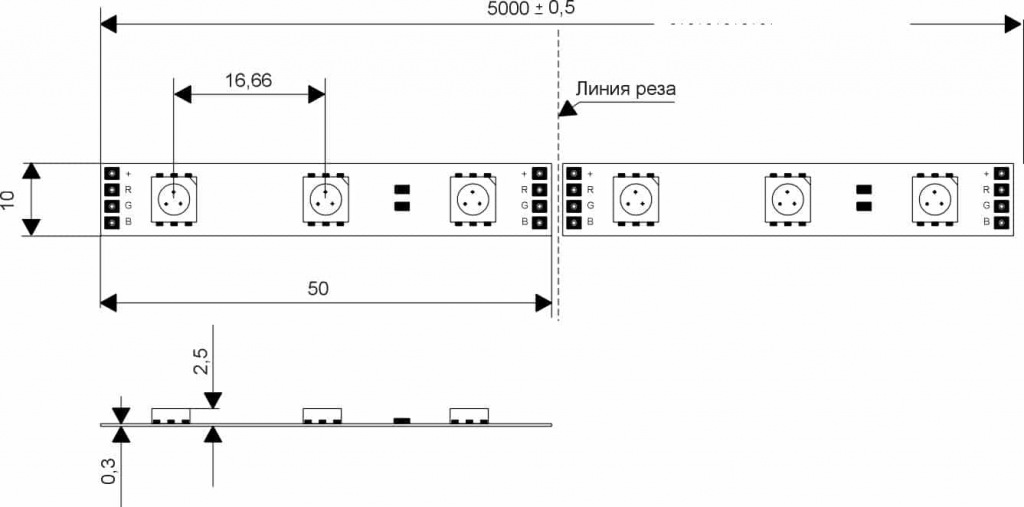

LED-лента представляет собой длинную печатную плату, на которой расположены светоизлучающие диоды и токоограничивающие резисторы. На гибкой плате отмечены специальные места реза, обозначенные пунктирной/сплошной линией и иногда рисунком ножниц.

Линия реза проходит через несколько контактных площадок, к которым впоследствии припаиваются проводники электрокабеля от блока питания. Именно здесь и нужно разрезать ленту.

Шаг резки (расстояние между линиями отреза) варьируется в зависимости от варианта электропитания и отличается для различных значений плотности размещения светоизлучающих диодов:

12 В

• 100 мм – 30 шт/м;
• 50 мм – 60 шт/м;
• 25 мм – 120 шт/м;
• 12,5-15 мм – 240 шт/м.

24 В

• 100 мм – 60 шт/м;
• 50 мм – 120 шт/м;
• 25 мм – 240 шт/м.

220 В

• шаг 500-1000 мм.

Таким образом, нормированные расстояния позволяют без проблем подобрать необходимую длину фрагмента ленты и отрезать ее от рулона.

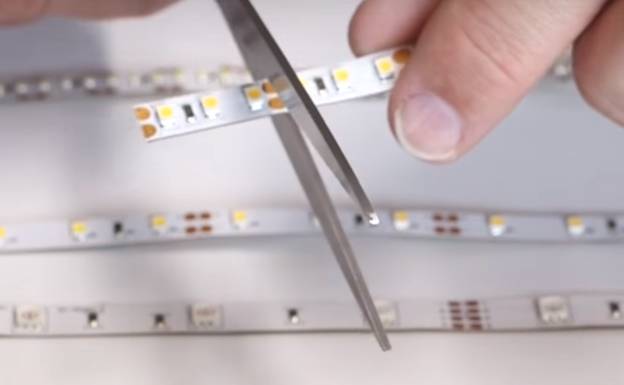

Разрезать ленту можно обычными ножницами или острым ножом (скальпелем). Главное сделать это аккуратно, не повредив печатные дорожки.

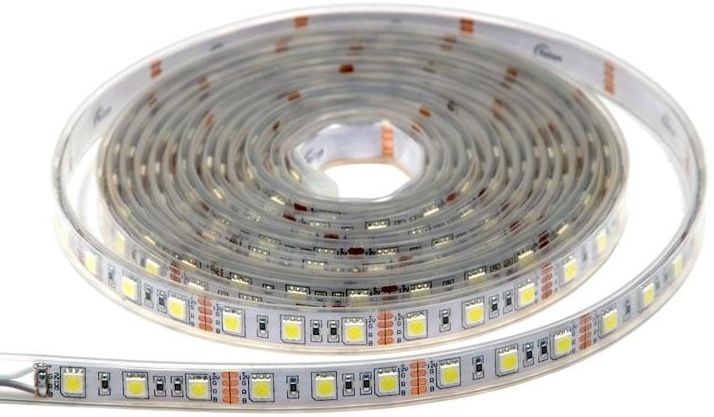

Модели для уличного монтажа на напряжение 220 В покрыты защитной силиконовой оболочкой, обеспечивающей пыле- и влагозащиту.

В этом случае, лучше воспользоваться ножом. Вначале разрезается верхний слой силикона, затем печатная плата и нижний силиконовый слой.

Как соединять нарезанную светодиодную ленту

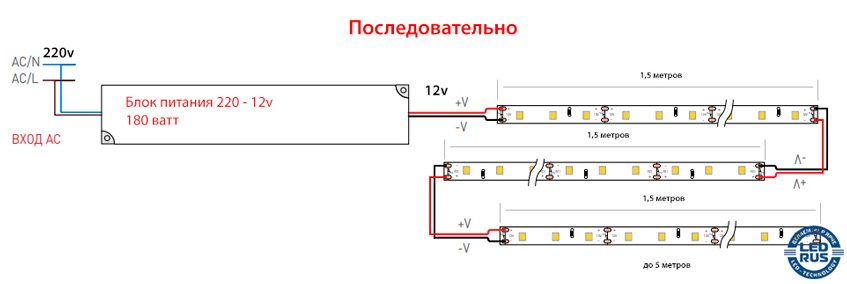

В процессе монтажа понадобится соединять отрезки ленты со светодиодами и подключать их к источнику питания. Познакомимся с несложными правилами выполнения этих монтажных операций. LED-полосы общей длиной до пяти метров соединяются последовательно, «плюс» к «плюсу», «минус» к «минусу». Первый в цепочке отрезок подключается к драйверу с соблюдением полярности электропитания. Превышать 5-метровую длину общего соединения нельзя из-за ограничения мощности блоков питания.

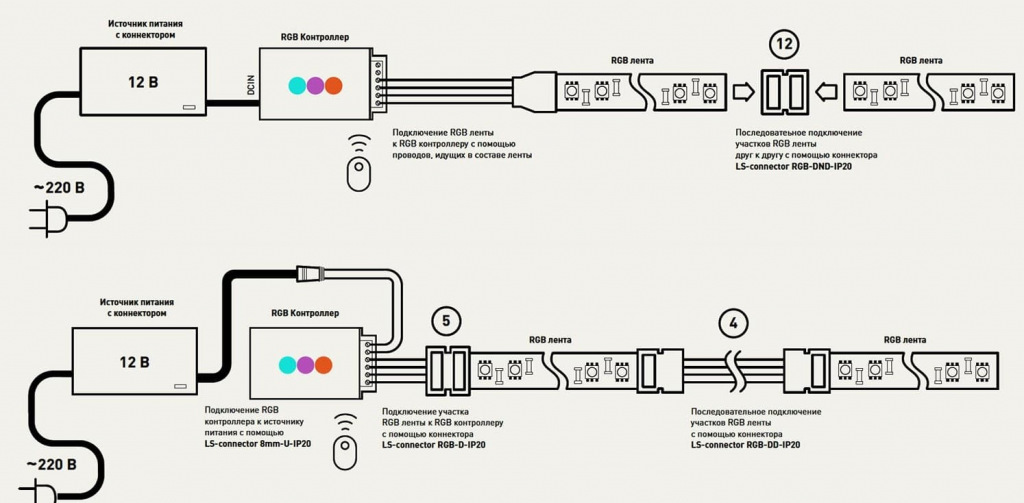

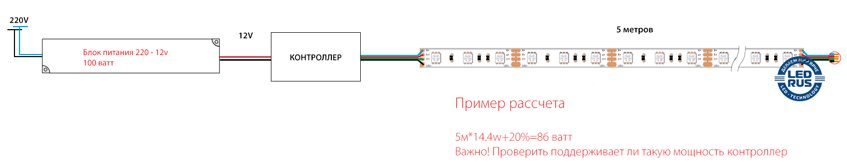

Многоцветные RGB ленты отличаются контактами, имеющими маркировку «R», «G», «B», «–». Подключение производится к контроллеру, который получает питание от преобразователя AC/DC.

Если суммарная длина полос превышает 5 метров, то используется параллельный способ их подключения к источнику питания.

Все монтажные соединения выполняются с помощью обычной пайки. Люди, далекие от паяльника, могут воспользоваться специальными соединительными коннекторами.
