Как правильно и безопасно подключить светодиодные светильники

Специалисты компании Ледрус ежедневно отвечают на десятки вопросов покупателей по особенностям подключения светодиодных светильников. Людей волнует задача правильного подсоединения осветительных приборов на светодиодах к электросети своими руками. У нас покупают светодиодные светильники различного типа для дома и офиса: встраиваемые, накладные, потолочные, офисные «Армстронг» и многие другие. Правила и способы подключения светильников абсолютно одинаковы и не зависят от варианта конструктивного исполнения.

В этой статье мы ответим на наиболее частые вопросы, задаваемые покупателями, не имеющими широких познаний в электротехнике. Надеемся, что наши рекомендации помогут домашним мастерам качественно и безопасно подключать любое количество светодиодных светильников.

Подключение светодиодного светильника к сети 220В

Многие заказчики интересуются решением проблемы электропитания светодиодных светильников от переменного напряжения бытовой электрической сети 220В. На самом деле проблемы не существует, а решение очень простое – все LED-светильники в нашем интернет-магазине продаются со встроенным преобразователем AC/DC. Поэтому можно смело подсоединять приборы освещения к существующей электропроводке.

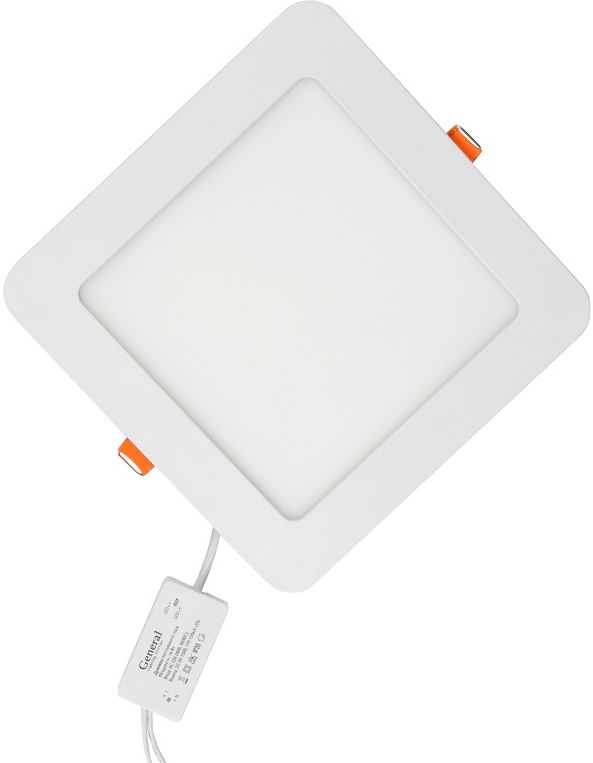

Для примера посмотрим фотографию стандартного светильника, встраиваемого в подвесной потолок. Виден небольшой преобразовательный блок и два провода для подключения к электросети. Электроника блока выполняет выпрямление, стабилизацию и снижение входного напряжения переменного тока до нужной величины.

Подключение двумя или тремя проводами, без заземления/с заземлением

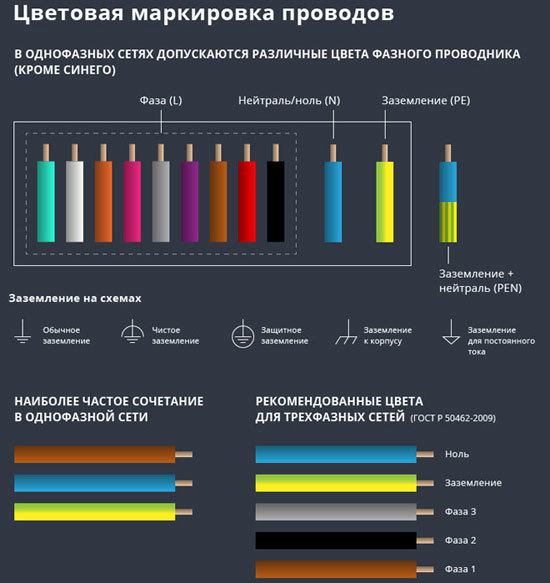

Светодиодный светильник подключается посредством двух или трех проводов. Необходимо понимать, что в большинстве квартир или офисных помещений разводка электросети выполнена двумя проводами: нулевым (синего цвета) и фазным (коричневого или красного цвета). Третий, заземляющий провод (желто-зеленого цвета), как правило, не используется.

Подсоединение осветительного прибора обычно осуществляется только 2-мя проводами при помощи специальных клеммников. На корпусе блока электропитания светильника имеются обозначения входных проводников: L – фаза, N – ноль. Таким образом реализуется двухпроводное подключение без заземления.

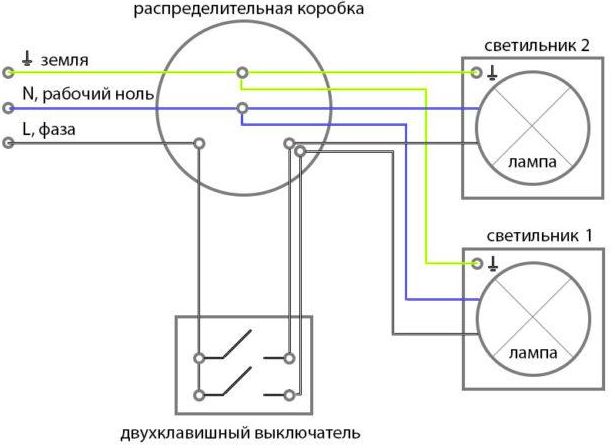

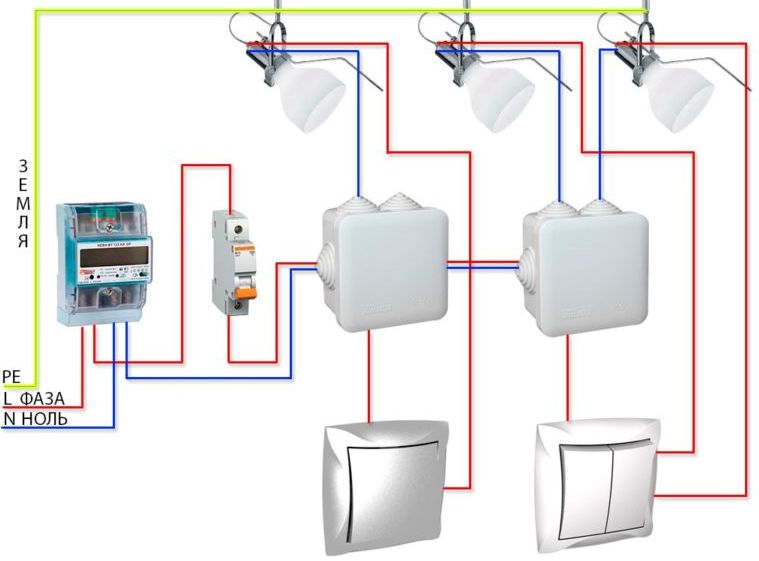

Если в сети присутствует отдельная заземляющая жила, то она присоединяется к специальному выводу на корпусе светильника, обеспечивая заземление в трехпроводном варианте подключения.

Схемы подключения 2, 3, 4 и более светильников

Зачастую возникает необходимость подключить 2, 3, 4 светодиодных светильника от одного выключателя. Например, в квартире с натяжными потолками и несколькими приборами освещения, распределенными по всей потолочной площади каждой комнаты. На практике используются три основные схемы, реализующие различную топологию разводки:

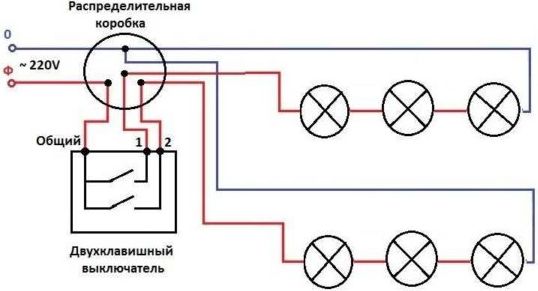

1. Последовательная. Выполняется прокладка фазного провода к первому светильнику и от него последовательно к каждому последующему устройству. Нулевой проводник напрямую подсоединяется к крайнему в цепочке осветительному прибору. Плюс: небольшой расход проводов и времени. Минусы: уменьшение яркости пропорционально числу подключенных устройств; при выходе из строя одного прибора прекращают работать и все остальные.

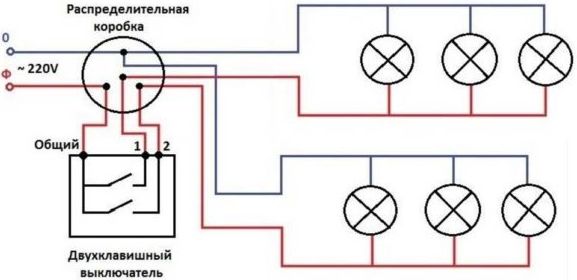

2. Параллельная. Более практичное решение, при котором к каждому светильнику прокладывается отдельный кабель. Больший расход кабельной продукции компенсируется значительными преимуществами. Яркость источников света соответствует заводским параметрам. Неисправность прибора освещения не влияет на нормальную работу остальных.

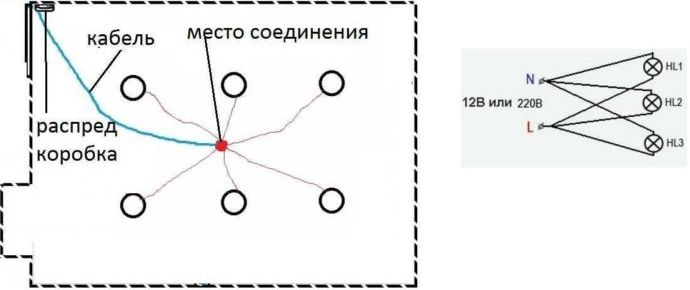

3. Лучевая. Этот вариант является разновидностью параллельной схемы, позволяющей сэкономить электрический кабель. Вначале монтируют электрокабель до точки на потолке, равноудаленной от установленных LED-светильников, и устанавливают распределительную коробку. Затем от коробки прокладывают короткие кабельные линии к осветительным приборам.



Одноклавишные и двухклавишные выключатели

При монтаже осветительной проводки применяются как одноклавишные, так и двухклавишные выключатели. Рассмотрим их особенности:

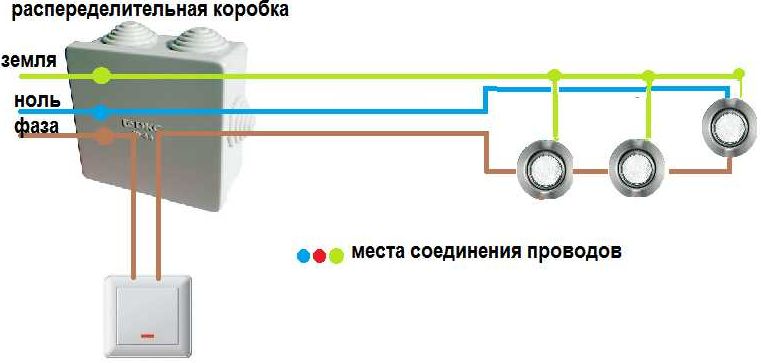

• одноклавишные – предназначены для управления одним или целой группой светодиодных светильников. Одна пара контактов;

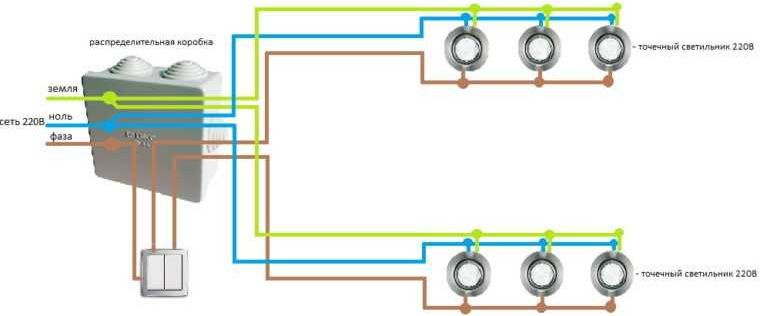

• двухклавишные – позволяют включать/выключать два отдельных LED-устройства освещения либо две группы, например, в разных зонах гостиной или холла. Две пары контактов.



Важно понимать, что на контакты выключателя требуется подводить фазный проводник, который коммутируется ими в зависимости от положения нажимной клавиши. Нулевой провод подключается к светильнику непосредственно из распределительной коробки, не подвергаясь коммутации.

Инструменты для монтажа

В процессе монтажных работ понадобятся качественные инструменты и материалы. Необходимо приготовить плоскогубцы, кусачки (бокорезы), отвертку обычную и индикаторную с хорошо изолированными рукоятками.

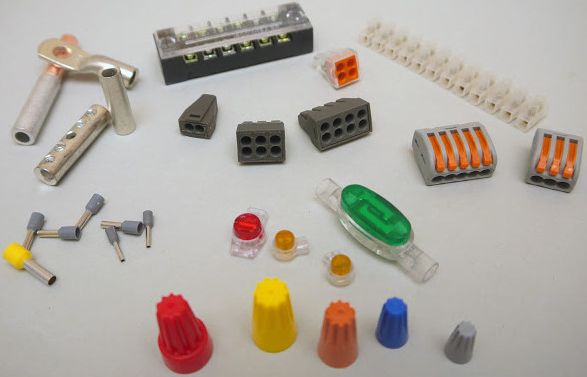

Для межпроводных соединений оптимально подходят клеммные разъемы Wago зажимного типа. Немного дешевле обойдутся стандартные пластиковые клеммники под винт.

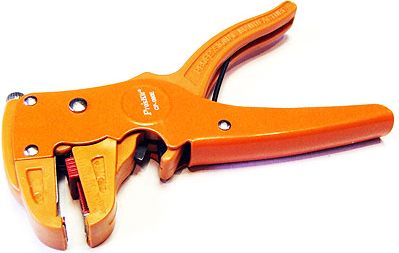

Наверняка пригодится рулон изоляционной ленты. Для зачистки жил от изоляции лучше приобрести специализированное приспособление – стриппер.

Меры предосторожности

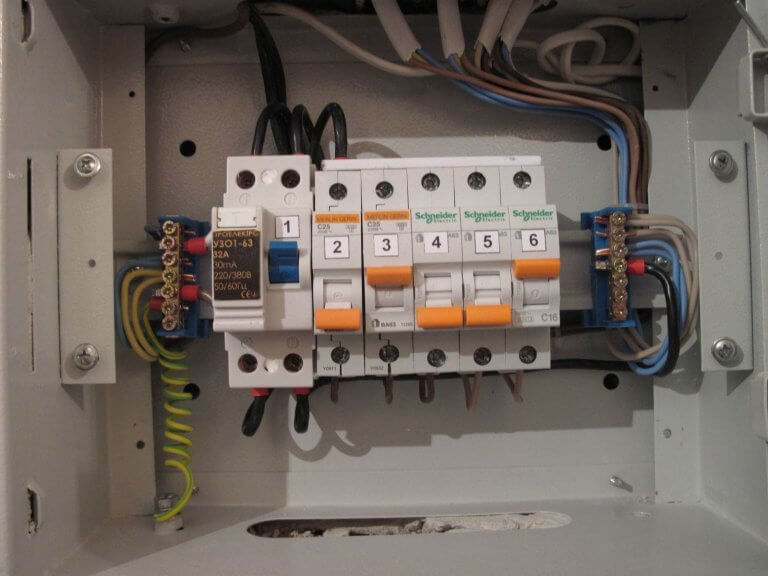

При самостоятельном подключении светодиодных светильников следует соблюдать элементарные меры предосторожности. Основным правилом безопасности является производство работ только после отключения подачи электроэнергии в помещение. Для этого нужно отключить соответствующий «автомат» в электрощитке.

Перед началом монтажа обязательно убедитесь в отсутствии напряжения 220В на проводах при помощи специального индикатора. Для большей безопасности воспользуйтесь диэлектрическими резиновыми перчатками. Если при внешнем осмотре обнаружился механический дефект осветительного прибора, то не стоит использовать его из-за возможного нарушения электроизоляции.

Работы на высоте лучше проводить при помощи прочной стремянки, а не сомнительного стула/табурета с шатающимися ножками.

После завершения монтажных операций рекомендуем проверить правильность выполнения реализованной схемы и надежность всех соединений. Неверные коммутации приводят к короткому замыканию в электросети. Поэтому внимание и еще раз внимание!

Воспользуйтесь консультацией специалиста

Свяжитесь с менеджером Ледрус, чтобы проконсультироваться по любым вопросам, касающимся нашей продукции. Сотрудник интернет-магазина поможет Вам выбрать оборудование, а также рассчитать его количество под индивидуальный проект. Вы узнаете критерии выбора светодиодных светильников для помещений различного назначения, например для ванной, с особыми требованиями к уровню защиты от повышенной влажности.
