Как подключить светодиодную люстру? Варианты монтажа и схемы подключения

В предыдущей статье мы подробно рассказали о том как правильно выбрать люстру для дома. Надеемся, что наши советы пригодились и Вы приобрели отличную люстру. Теперь дело за малым. Осталось установить осветительный прибор и подключить его к электросети.

Типы крепления и способы монтажа люстры

Вариант установки зависит от конструкции светодиодной люстры и типа потолка в помещении. Монтаж лед люстры на натяжные и гипсокартонные потолки производится с помощью закладного крепления. Это может быть металлический каркас из перфорированных реек или деревянная платформа, которая закрепляется на черновом бетонном потолке.

Закладные монтируются до натяжения пленки и укладки плит из гипсокартона. Также предварительно прокладывается вся электропроводка от электрощита до распределительных коробок и далее до источников света. Поэтому невозможно переместить led люстру на другое место или поставить дополнительно еще одну без демонтажа декоративного потолочного перекрытия.

Для подвески люстры используется обычный крюк. Его конструкция бывает различной. Это либо складной пружинный анкер с крюком, который вставляется в потолочное отверстие. Либо крюк на пластине или рейках из металла, который крепится саморезами.

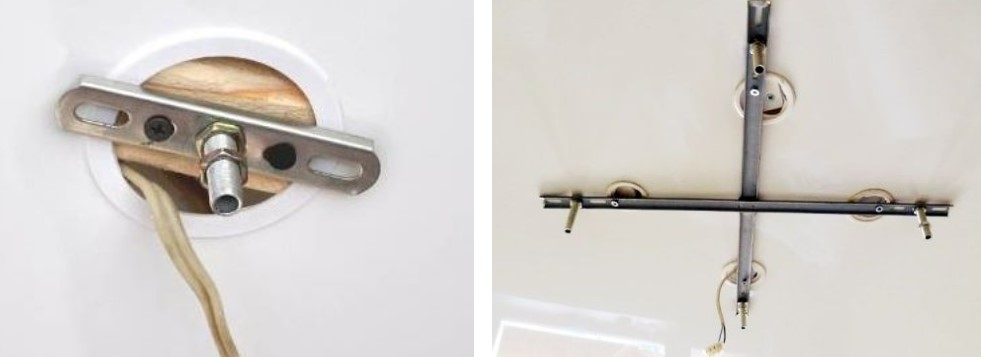

Накладные светодиодные люстры монтируются на планки, которые, как правило, входят в комплектацию изделий. Если же крепежные детали отсутствуют, то можно подобрать и установить монтажные рейки самостоятельно.

Особенности подключения led люстры к электросети

Светодиодные люстры подключаются к сети 220 Вольт аналогично традиционным ламповым люстрам. Применение в них встроенных led модулей (источников света) вместо ламп с цоколем, никак не влияет на схему подключения.

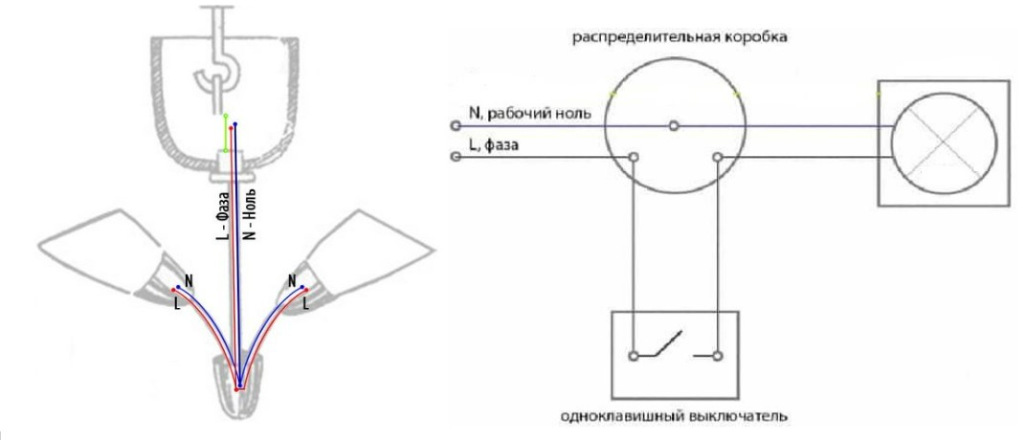

Схема с 2 проводами (нулевым и фазным).

Самое простое решение, в котором на светильник подаются ноль (напрямую) и фаза (через одноклавишный выключатель). На левом рисунке внизу зеленым цветом показан заземляющий провод, которого может и не быть. Дело в том, что полноценное заземление есть только в новых домах, где электросеть 220 Вольт имеет изолированную нейтраль.

Схема с 3 проводами.

Возможны два разных варианта, которые подходят под это определение.

С дополнительным заземляющим проводником.

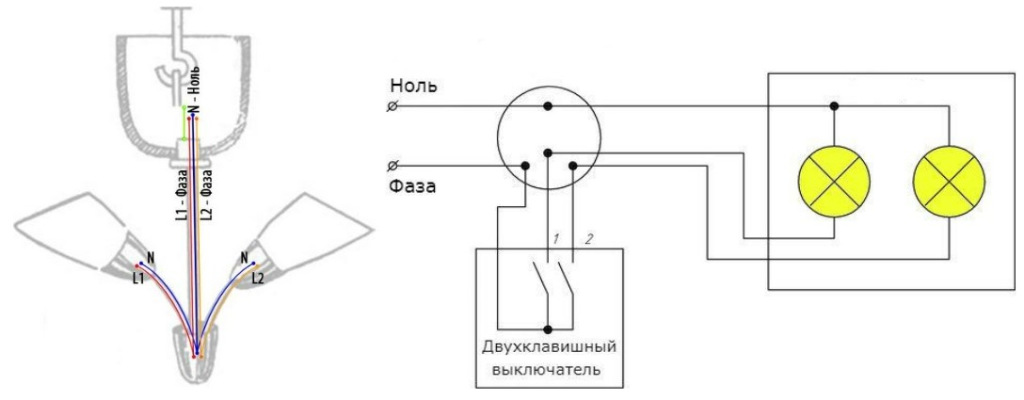

С двумя фазными проводами для отдельных секций люстры, коммутируемыми двухклавишным выключателем.

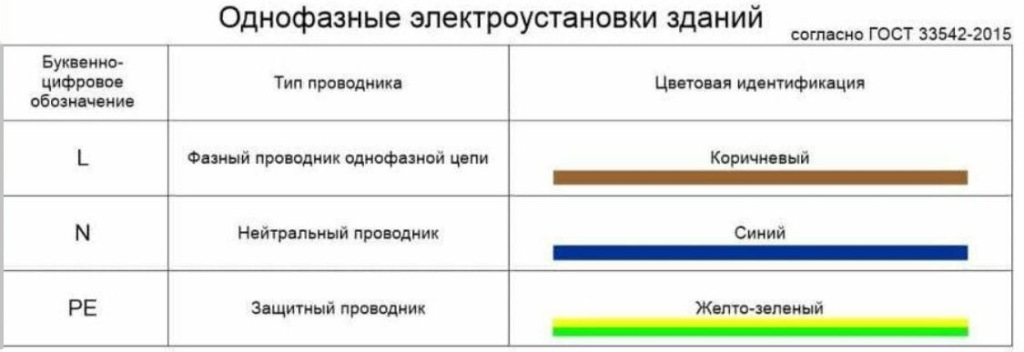

Если квартирная проводка прокладывалась правильно и по ГОСТ, то все провода, которые выведены в месте монтажа светодиодной люстры, отличаются по цвету. Вот типовая цветовая маркировка:

В этом случае нетрудно определить назначение каждой жилы и подключить ее к соответствующему контакту клеммной колодки. Но нередко цвета перепутаны или вообще выводятся одноцветные белые провода. Потребуется специальный индикатор, при помощи которого находится фаза. А вот с определением изолированного нуля и “земли” сможет разобраться только электрик.

Важно! Если в клеммной колодке прокручивается винт, то обязательно замените ее на новую. А лучше используйте самозажимные клеммники Wago. Иначе контакт будет плохим, а из-за подгорания он вообще исчезнет через некоторое время.

Правила безопасности при подключении люстры

1. Если Вы самостоятельно устанавливаете и подключаете светодиодную люстру, то необходимо соблюдать элементарные правила электробезопасности и работы на высоте. Ведь Вам не хочется получить удар электрическим током или упасть с неустойчивой подставки?
2. Нельзя использовать табурет, стул или любой другой предмет мебели для выполнения монтажа. Подойдет только устойчивая стремянка с надежной фиксацией рабочего положения.
3. Перед началом монтажных работ требуется отключить автомат питания в электрощите. Затем проверить отсутствие фазного напряжения индикатором.
4. Весь используемый инструмент должен иметь рукояти из изоляционного материала (резины, пластика и т.п.). Желательно изолировать металлическую часть отвертки за исключением “жала”. Например, термоусаживаемой трубкой. Можно купить полностью изолированную отвертку в готовом виде.
5. Все соединения необходимо выполнять с помощью клеммных колодок или специальных зажимных соединителей. Скрутки категорически не допускаются.
6. Перепутывание фазного и нулевого провода не катастрофично, но крайне нежелательно. Поскольку фазное напряжение будет постоянно присутствовать на входе светодиодных модулей. Что может негативно сказаться на сроке их службы.
