Как подключить проходные выключатели освещения?

Что такое проходной выключатель?

Проходной выключатель – это коммутационное устройство, позволяющее включать и выключать освещение из двух (и более) мест, расположенных на удалении друг от друга. Нажимные клавиши остаются в зафиксированном положении до следующего использования. Последовательность нажатия не играет никакой роли.

Например, Вы входите в коридор и включаете светильники первым выключателем, подходите к его концу и отключаете свет вторым выключателем. Аналогично можно организовать управление осветительной системой на лестнице в двухэтажном коттедже или обширном входном холле.

Используя простые и недорогие изделия, пользователи получают отличное решение проблемы включения/отключения освещения в больших по площади и протяженности помещений, а также на лестничных пролетах. Но даже в небольших комнатах это схемное решение очень удобно. К примеру, в спальне обычной квартиры. Один проходной выключатель размещается возле двери, а другой – около изголовья кровати.

Особенности конструкции

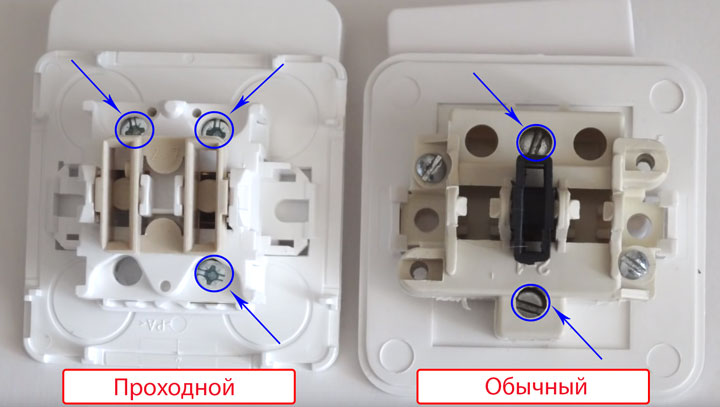

Конструкция проходного выключателя отличается от классической конструкции наличием трех контактов вместо двух.

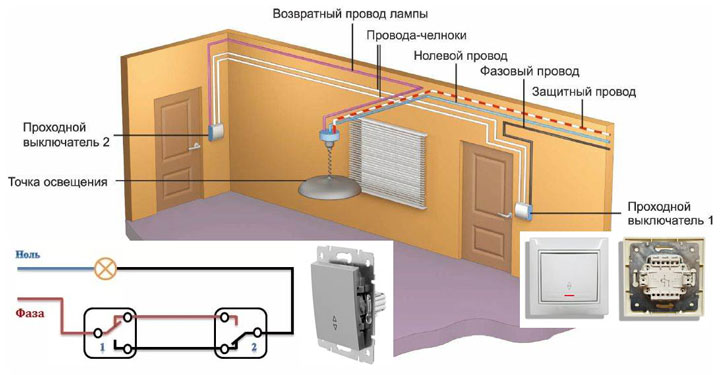

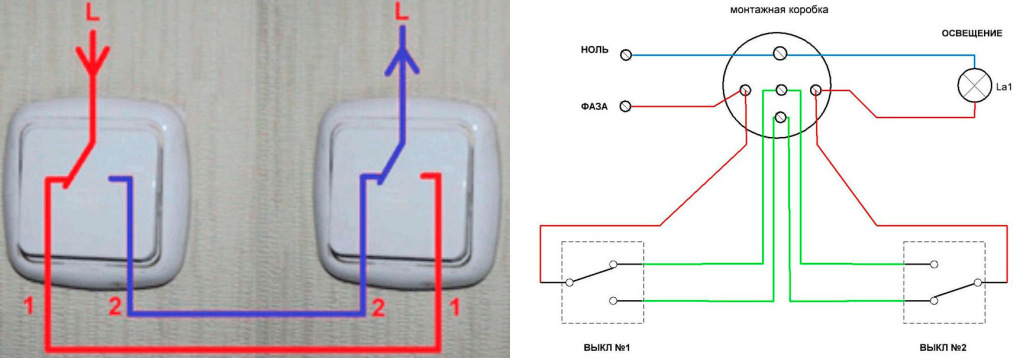

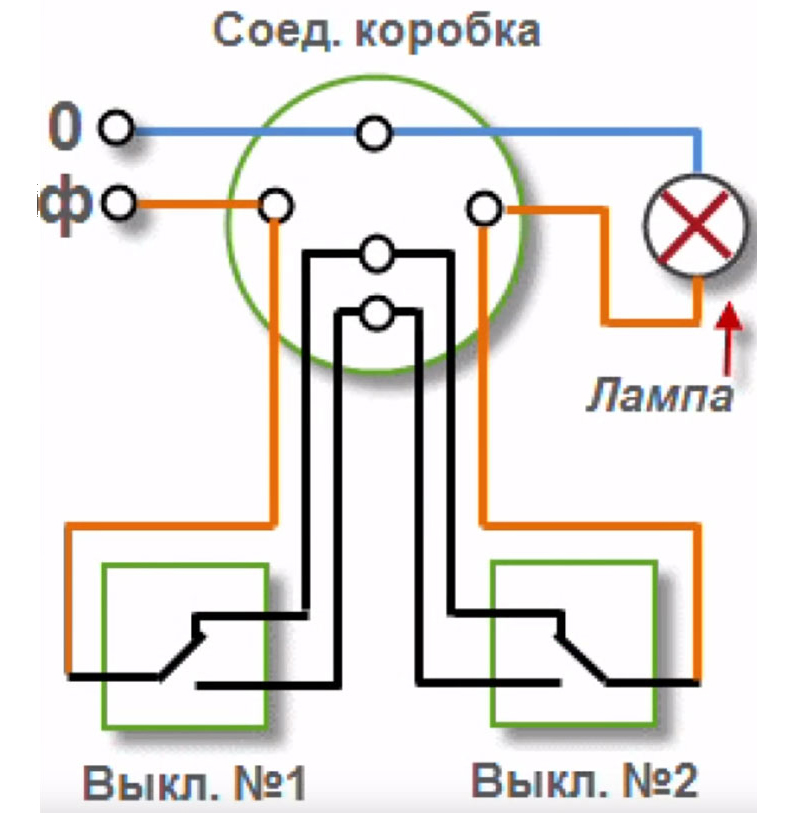

Принцип работы контактных групп нужно рассматривать на основе схемы с двумя выключателями. Видно, что «ноль» электросети 220 Вольт поступает напрямую на осветительные приборы, а «фаза» коммутируется переключением контактов. При данном положении контактных групп цепь разомкнута, и фазное напряжение не поступает на светильники. При нажатии на любой из двух выключателей, цепь замыкается, а освещение включается. Повторное нажатие на любой выключатель разрывает цепь, отключая свет.

Как самостоятельно установить проходные выключатели?

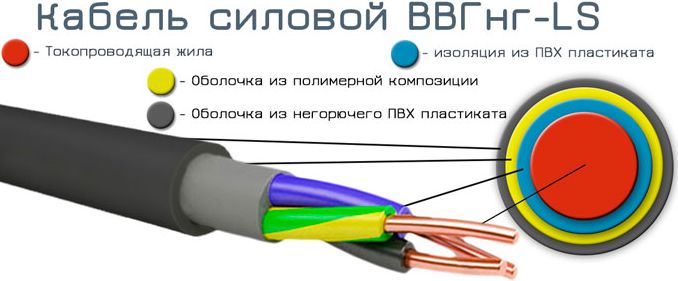

Вначале необходимо установить подрозетники и проложить соединительные электрокабели. Понадобится трехжильный кабель типа ВВГнг-Ls, 3х1,5 или NYM 3х1,5.

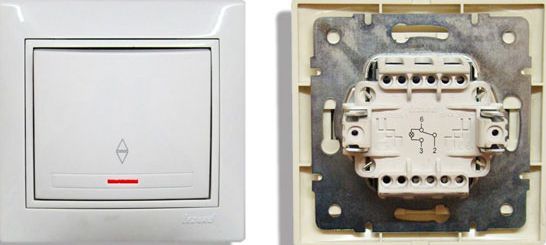

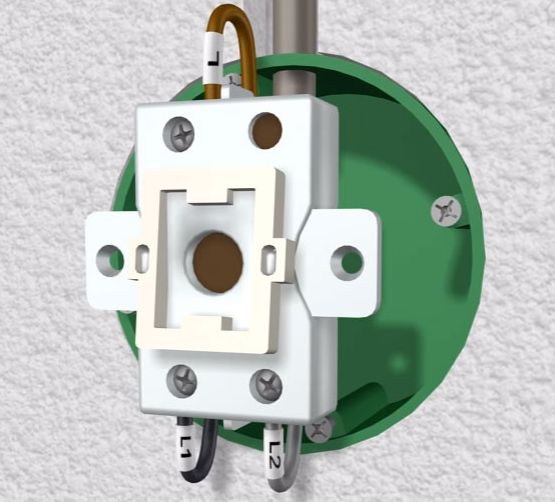

К каждому выключателю подходят три провода. На обратной его стороне можно увидеть схему распределения контактов.

Общий контакт (по схеме выше – №2) первого выключателя соединяется с фазным проводом от распределительной коробки, а второго – с фазным входом светильника. Оставшиеся два провода подсоединяются к контактам №3 и №6.

Далее нужно правильно соединить кабельные жилы в распределительной коробке, куда заходят четыре кабеля.

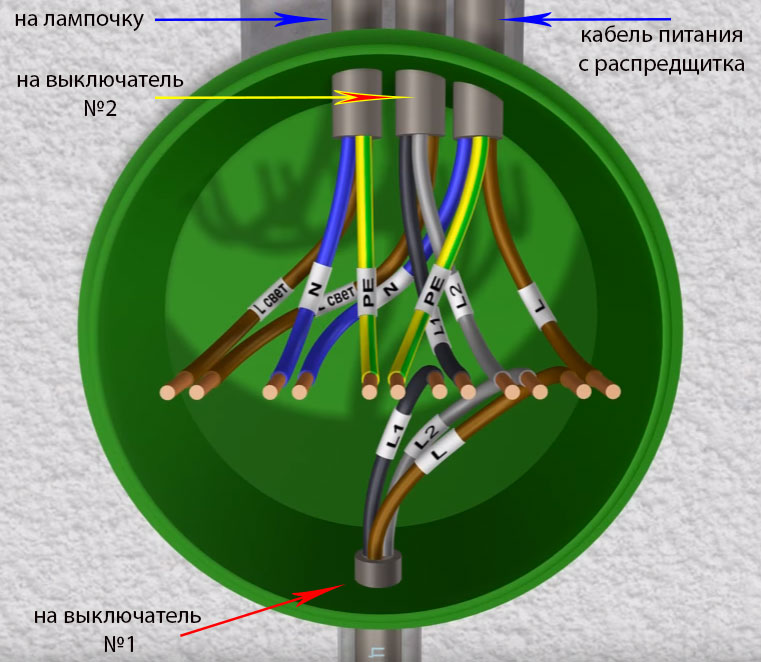

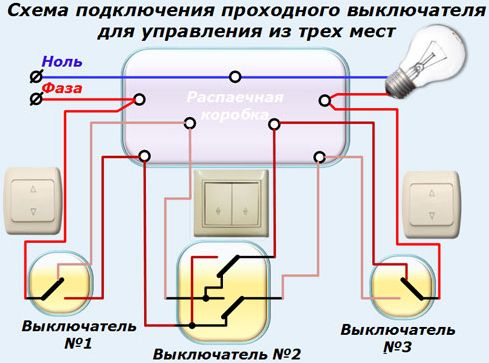

Соединения производятся в соответствии со схемой:

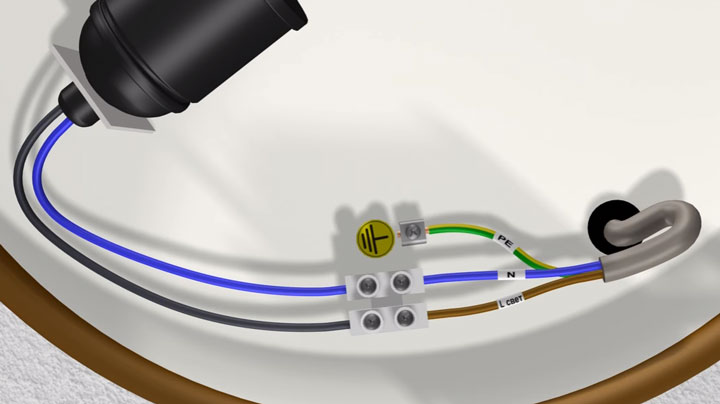

Подключение к осветительным приборам выполняется по стандартному варианту с заземлением:

Чтобы исключить ошибки, следует ориентироваться по цветовой окраске проводников. По окончании монтажа желательно «прозвонить» созданную схему мультиметром. Если все выполнено правильно, то система заработает с первого раза.

Для чего нужны перекидные выключатели?

Вполне возможно, что из-за специфики помещений или архитектуры дома понадобится управлять освещением из трех, четырех и более мест. В этом случае в электрическую схему добавляется соответствующее количество перекидных выключателей. Поскольку применение дополнительных проходных устройств невозможно по причине появления еще одного провода для реализации требуемой коммутации.

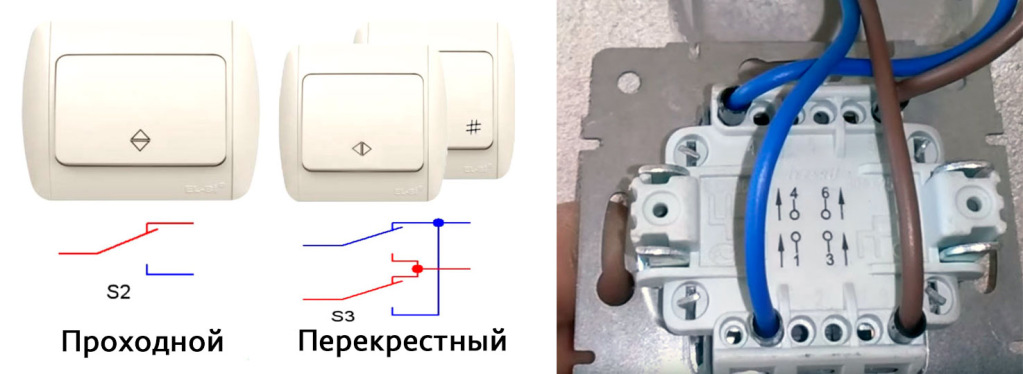

Перекидной (промежуточный) выключатель отличается конструкцией с четырьмя контактами: 2 входных и 2 выходных.

Вот так выглядит схемная реализация:

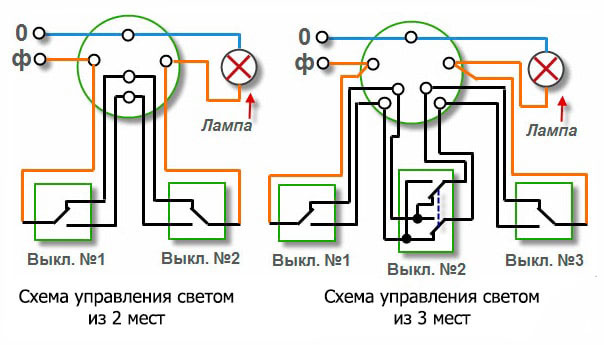

Наглядно сравним оба рассмотренных варианта:

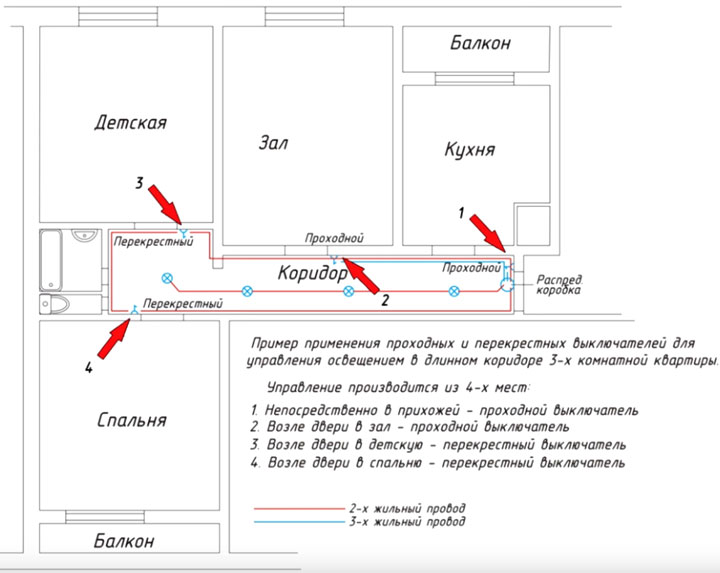

Вот реальный пример использования промежуточных выключателей в квартире:

Главным преимуществом этого варианта является возможность добавления любого требуемого числа промежуточных выключателей между проходными.

Беспроводные выключатели

Наряду с несомненными достоинствами проходных/перекидных выключателей нужно отметить один минус, который зачастую становится причиной отказа от реализации данного решения. Людей пугает объем монтажных работ: штробление стен для кабельных линий, высверливание пазов для подрозетников и т.д.

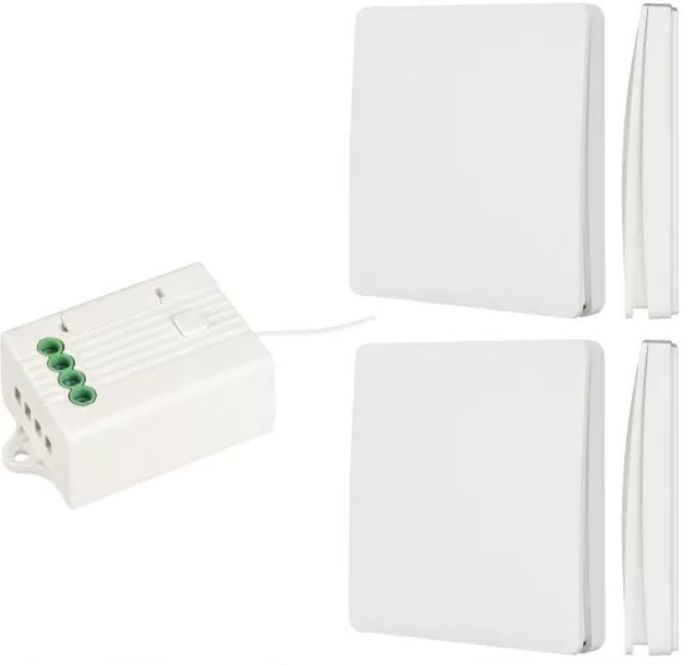

Далеко не все знают о существовании альтернативного варианта – беспроводных выключателей. Комплект состоит из релейного модуля, управляющего включением осветительных приборов, и клавишных панелей, которые взаимодействуют с модулем по радиоканалу. Например, продукция производителя ARLIGHT на нашем сайте.

Интересно, что для беспроводных панелей не требуется батареек/аккумуляторов либо внешнего сетевого питания. Необходимая электроэнергия вырабатывается благодаря технологии преобразования кинетической энергии в электрическую при нажатии на клавишу. Таким образом, нет ограничений по месту установки: хоть внутри здания, хоть на улице.

Панели имеют защиту класса IP67, гарантирующую надежную изоляцию от осадков, а также проникновения пыли и грязи. Клавишная панель будет безотказно работать при минусовых температурах, поскольку отсутствует вечно замерзающая батарейка.

К одному релейному блоку можно подключать до десяти радиопанелей. Устойчивый канал связи между ними поддерживается на расстоянии до 100 метров. Мало того, возможно удаленное управление со смартфона/планшета.

Инсталляция оборудования занимает минимум времени. Достаточно подключить провода от сети 220 Вольт и светильника к клеммной колодке релейного модуля. Затем разместить панели и начать пользоваться этими удобными устройствами.
