Как подключить датчик к прожектору?

Установка светодиодного прожектора с датчиком интересует многих посетителей нашего интернет-магазина. LED-прожекторы выгодно отличаются от конкурентов экономичностью, лучшей энергоэффективностью и светоотдачей, более длительным сроком службы.

Комплектация лед-прожектора датчиком движения/освещенности позволяет включать его только при обнаружении движущегося объекта или наступлении темного времени суток, экономя электроэнергию и общий ресурс оборудования.

В этой статье мы расскажем о светодиодных прожекторах со встроенными датчиками и подключении внешних датчиков к прожекторной схеме электропитания.

Светодиодные прожекторы со встроенными датчиками

В продаже представлено много моделей прожекторов со встроенным датчиком, автоматически включающим осветительный прибор по мере необходимости. Это готовое решение, реализующее принцип «установил – работает». Диапазон мощностей 10 - 100 Ватт.

Покупателю понадобится только отрегулировать по своим требованиям параметры сенсора: чувствительность, уровень освещенности, период работы.

Датчики движения срабатывают по факту обнаружения человека, передвигающегося в зоне их действия. Сектор обзора составляет, как правило, 120-180 градусов, а расстояние уверенного срабатывания – до 15 метров.

Светодиодные прожекторы оснащаются сенсорами движения нескольких типов:

• инфракрасный – реагирует на изменение инфракрасного излучения, улавливаемого особой системой линз. Различает крупные и малые объекты, не срабатывая, например, на домашних животных;
• ультразвуковой – сканирует пространство звуковыми волнами, не различаемыми человеческим слухом. Срабатывает при изменении частоты отраженного сигнала;
• радиоволновый – работает подобно радиолокатору, излучая электромагнитную волну и выявляя изменение ее частоты при отражении ЭМ-волны от подвижного объекта.

Датчики освещенности отслеживают уровень светового потока, который фиксируется фотоэлементом и анализируется детектором. При достижении заданного порога освещенности происходит автоматическое включение LED-прожектора (сумерки) или отключение (рассвет). Параметры срабатывания задаются пользователем с помощью специального регулятора.

Как подключить датчик к светодиодному прожектору?

Если у Вас уже установлен лед-прожектор, то можно расширить его возможности, подсоединив внешний датчик движения/освещения. В процессе монтажных работ следует соблюдать правила электробезопасности.

Электрические провода нужно соединять строго как указано на схеме. Перед началом монтажа требуется отключить питающий автомат и проверить отсутствие напряжения 220 В на проводах, подключенных к прожектору.

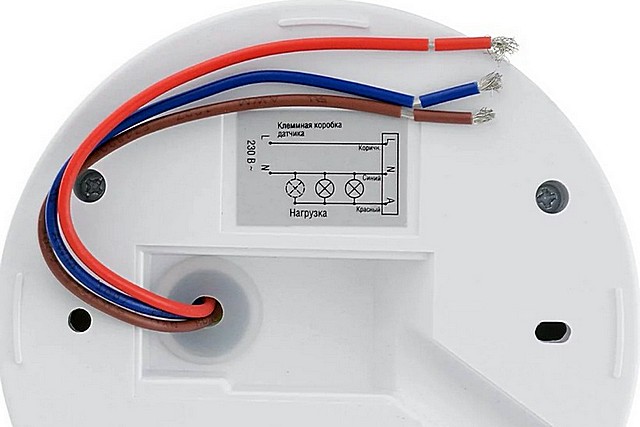

Из клеммной коробки сенсора выходят три провода: фаза L, ноль N, фаза для включения (коммутации) нагрузки А.

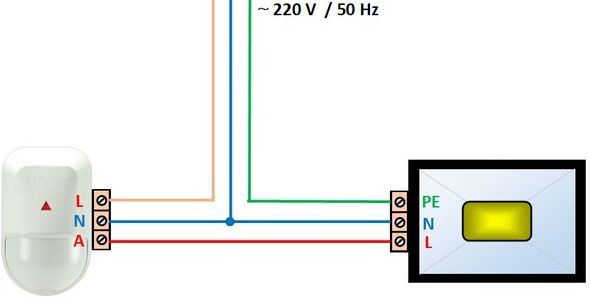

Самая простая схема подключения датчика выглядит следующим образом:

Электропитание подается с электрощитка непосредственно на оборудование. При срабатывании сенсора с его контакта A выдается фазное напряжение на контакт L светодиодного прожектора.

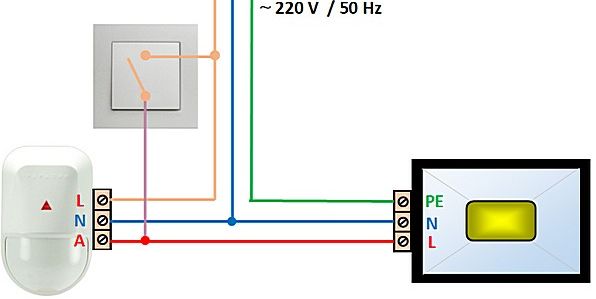

На следующем рисунке показана схема с клавишным выключателем, с помощью которого можно при необходимости отключить оборудование.

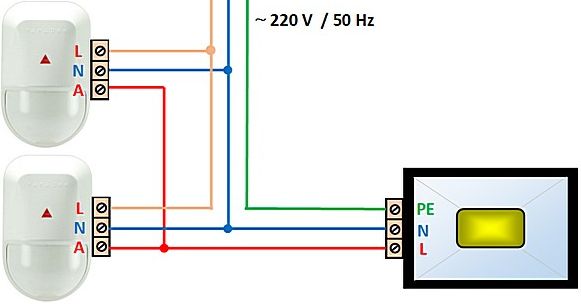

А в этом схемном решении возможен выбор двух рабочих режимов. Положение «выкл» – прожектор управляется датчиком, «вкл» – включено постоянное освещение. При необходимости увеличения сектора обзора можно установить два сенсора, работающих и управляющих светодиодным прожектором совершенно независимо:

Для управления группой прожекторов удобно воспользоваться одним или двумя выносными датчиками движения/освещения.

Частой ошибкой при установке внешнего датчика является его размещение под любым иным источником света рядом с led-прожектором из-за большой вероятности ложного срабатывания.

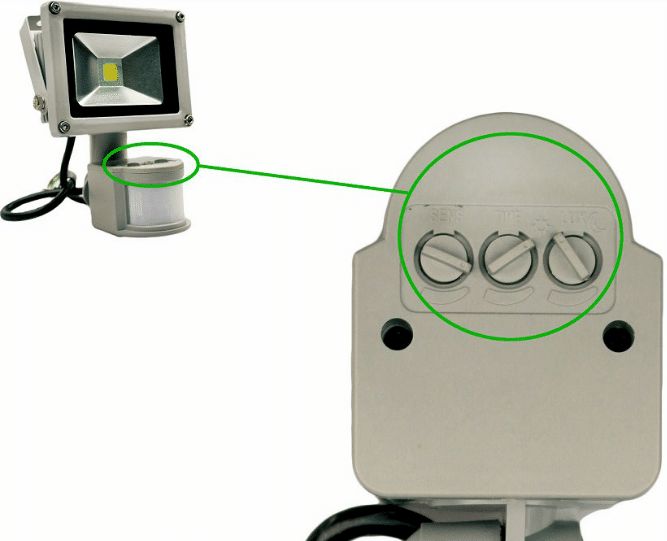

По завершении монтажа и включения системы в работу остается настроить детектор. Посредством поворота сенсора на оси и изменения угла наклона выбирается требуемая зона сканирования.

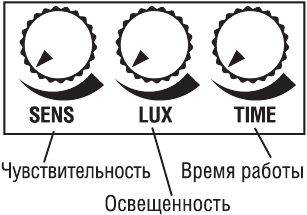

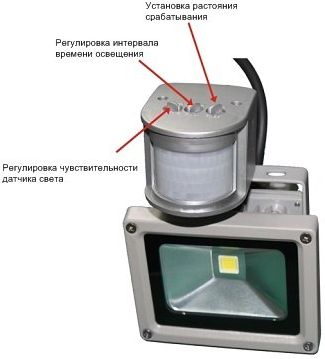

Ручкой «чувствительность» настраивается срабатывание на объекты разной величины, чтобы исключить реагирование на кошек и собак. Регулятор «освещенность» предназначен для настройки порога дневного и ночного освещения. Ручкой «время задержки» устанавливается период свечения прожектора после срабатывания детектора, варьирующийся в пределах от нескольких секунд до 5-10 минут.
