Что такое TRIAC и его свойства

Описание и принцип работы TRIAC

TRIAC (Triode for Alternating Current) – это простая и надежная технология управления яркостью свечения светодиодных осветительных приборов. Диммирование осуществляется при помощи симисторов, которые управляют переменным током, подаваемым к нагрузке.

Стандарт TRIAC ориентирован на применение в квартирах, частных домах, офисах и других местах, в которых требуется настройка яркости освещения. Решение рассчитано на небольшие осветительные системы с одной или двумя линиями освещения на помещение.

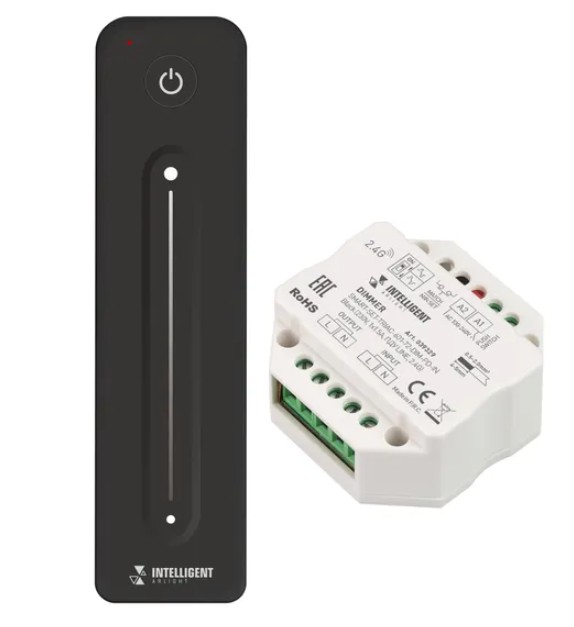

Диммеры TRIAC производятся в форм-факторе обычного клавишного выключателя и устанавливаются вместо него в подрозетник. Светорегулятор управляет всеми светильниками, подключенными к электрической линии 220 Вольт.

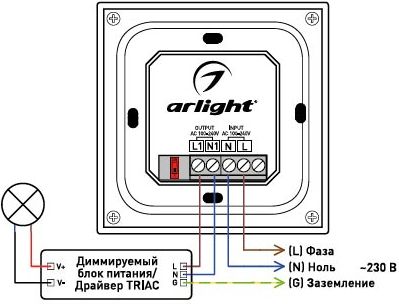

Как видно на рисунке, приведенном ниже, подключение диммера в электрическую схему не представляет особой сложности. Обозначения всех клемм вполне понятны. Напомним: L – фаза, N – ноль, G – заземление. Никаких дополнительных проводов прокладывать не нужно.

Как работает диммер TRIAC?

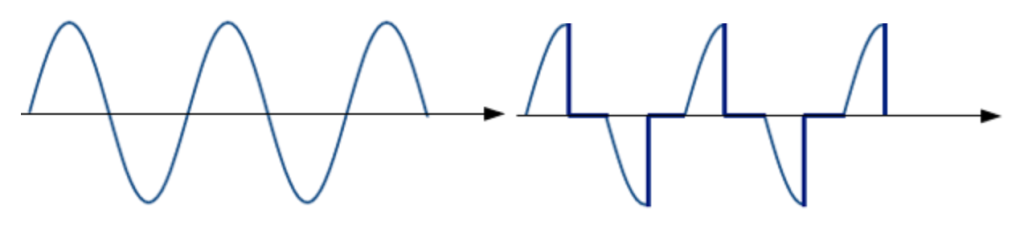

Симисторная схема отключает подачу тока на короткие временные интервалы за счет “отсечки” части токовой синусоиды по ее заднему фронту. Такое решение обеспечивает более плавное изменение выходного напряжения. Чем меньшее время включен ток, тем менее ярко светится LED лампа и наоборот.

Бывают электронные TRIAC диммеры на основе биполярных транзисторов, которые отличаются лучшей точностью и плавностью регулирования яркости светового потока. Они выполняются по более сложной схеме с применением операционных усилителей. Поэтому стоят дороже.

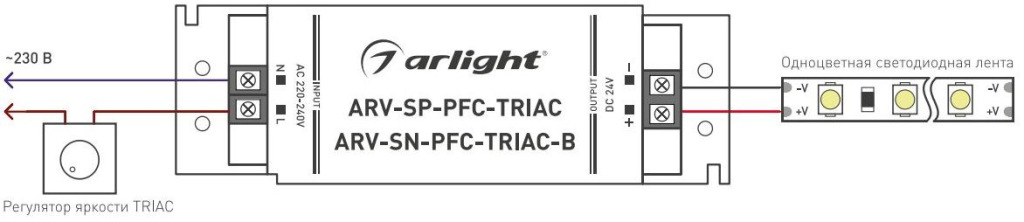

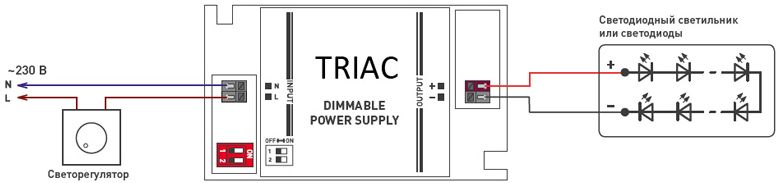

Стандартом TRIAC предусмотрено использование специальных диммируемых драйверов электропитания для LED светильников, лед ламп и светодиодных лент.

При установке обычных драйверов нарушается нормальная работа источников света, вплоть до выхода их из строя. Поэтому необходима особая внимательность при выборе оборудования. Или же консультация со специалистом.

Достоинства и недостатки TRIAC

Основные плюсы технологии:

• Невысокая стоимость при хорошей эффективности.
• Простота монтажа и эксплуатации.
• Надежность в работе.
• Возможность включения и полного отключения света.

Главные минусы:

• Невозможна тонкая регулировка яркости, так как мало градаций внутри доступного диапазона.
• Плавность регулировки оставляет желать лучшего. Особенно в начале и конце диапазона.
