Что такое DMX стандарт, зачем он нужен, его плюсы и минусы

Что нужно знать о стандарте DMX512?

DMX512 – это стандарт, регламентирующий управление осветительным оборудованием по одной линии связи. Решение ориентировано на светотехнические системы театров, концертных залов, цирков, развлекательных заведений, где требуется организация качественного динамического света и инсталляция световых шоу.

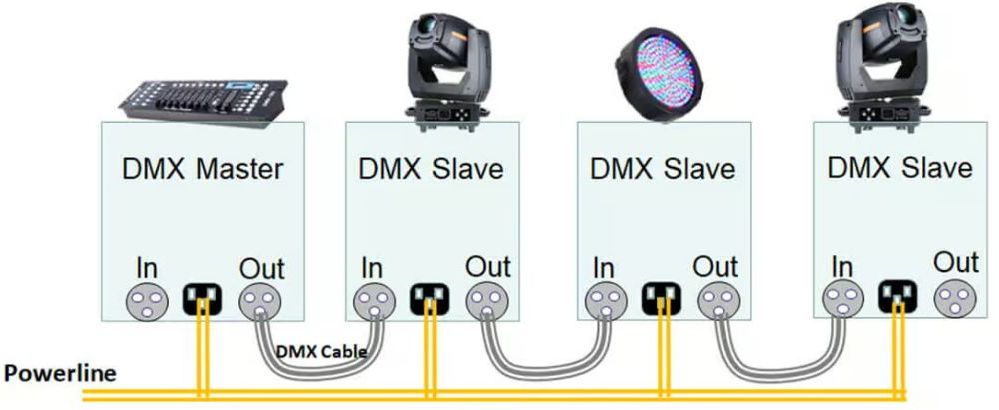

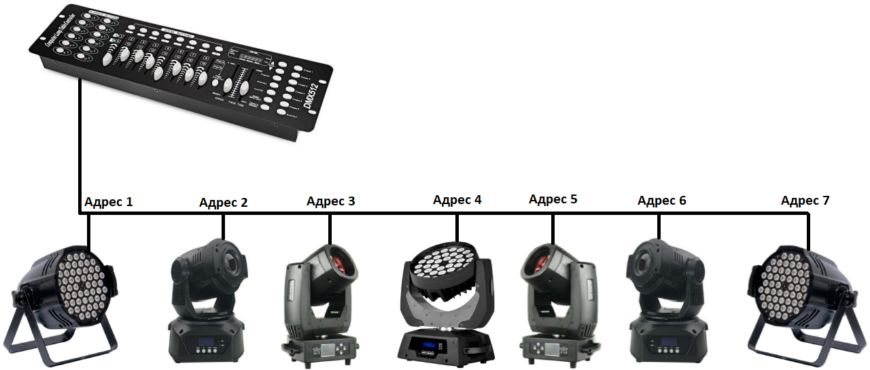

Управляющие сигналы передаются в цифровом формате от DMX-контроллера или DMX-пульта (консоли) к светотехническим приборам, работающим только на прием. То есть реализована система “активный мастер” и “пассивные подчиненные устройства”. Стандартом предусмотрена адресация, чтобы каждый сетевой абонент считывал и обрабатывал только предназначенную ему часть пакета передаваемых данных.

Всего можно назначить 512 адресов по количеству доступных каналов управления. Одно устройство может управляться по нескольким каналам – от двух до тридцати двух. Это необходимо, чтобы дистанционно изменять яркость и цвет свечения, включать различные режимы и световые эффекты.

Адреса программируются на панели, расположенной на корпусах оборудования. На разных моделях используются DIP переключатели или кнопочные панели с дисплеем. Также адресацию можно настраивать удаленно при помощи специального программного обеспечения.

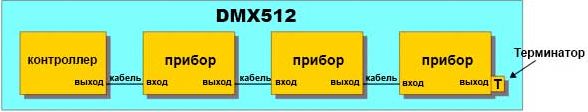

Передача информации осуществляется по стандартизированному асинхронному интерфейсу RS-485. Осветительные приборы последовательно соединяются отрезками кабеля, оконцованными коннекторами типа XLR.

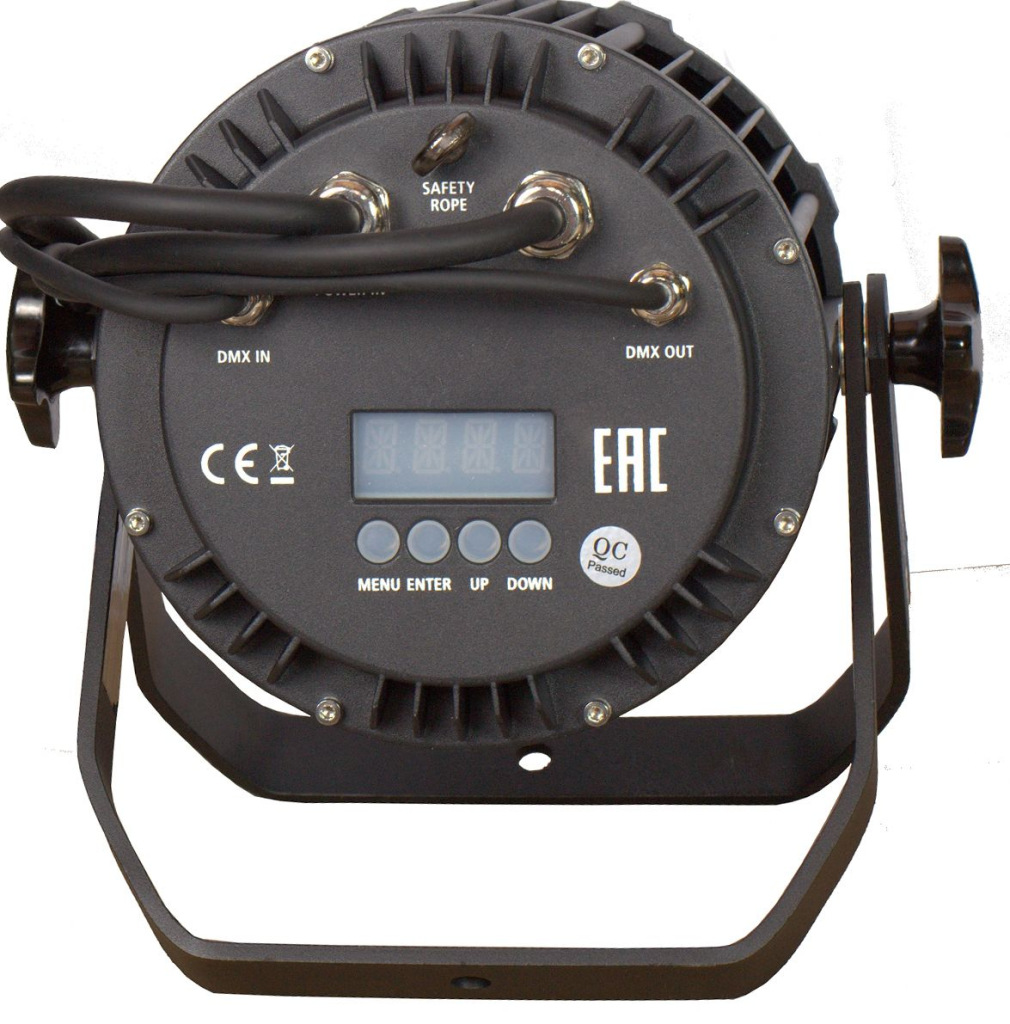

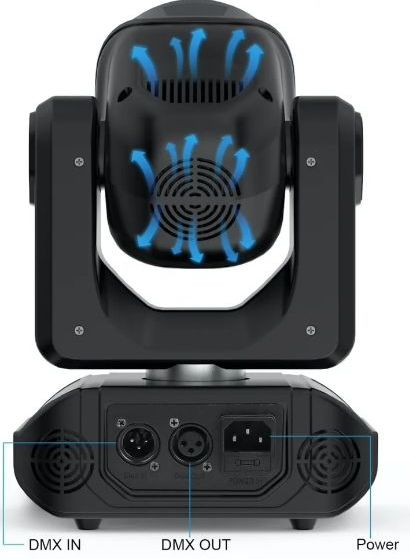

Они подключаются к приборным разъемам оборудования, имеющим маркировку “IN” и “OUT”.

Обычно применяется двухпроводной или четырехпроводной экранированный кабель “витая пара” пятой категории с волновым сопротивлением 120 Ом. Для нормальной работы вполне достаточно двух сигнальных проводов. Две дополнительные жилы позиционируются как резервные.

№ контакта	Провод	Сигнал
1	Экран	Земля / Возврат / 0В
2	Внутренний провод (обычно чёрный)	Доп.данные, (*) инвертированные
3	Внутренний провод (обычно белый)	Прямые данные, (+) не инвертированные
4	Внутренний провод (обычно зелёный)	Запасные доп.данные, (*) инвертированные
5	Внутренний провод (обычно красный)	Запасные прямые данные, (+) не инвертированные

Окончание рабочей проводной пары терминируется нагрузочным резистором 120 Ом, исключающим появление отраженных сигналов, нарушающих работоспособность сети из-за ошибок при считывании битовой информационной последовательности.

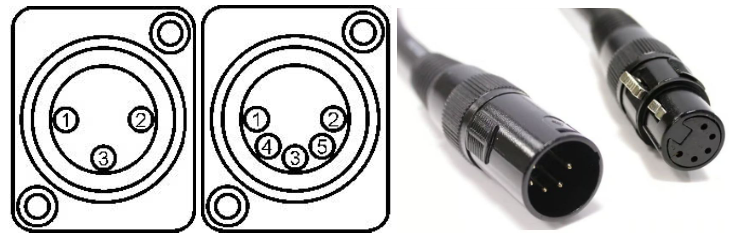

Встречаются разъемы двух вариантов: трехштырьковые XLR-3 и пятиштырьковые XLR-5.

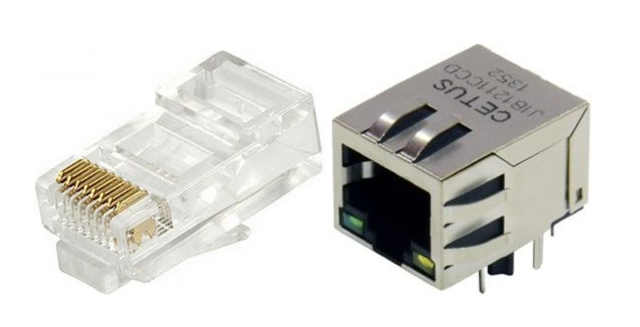

Если светотехника установлена стационарно и нет необходимости в ее частом подключении и отключении, то кабели могут оснащаться коннекторами RJ-45. Разумеется при наличии соответствующих гнезд на аппаратуре.

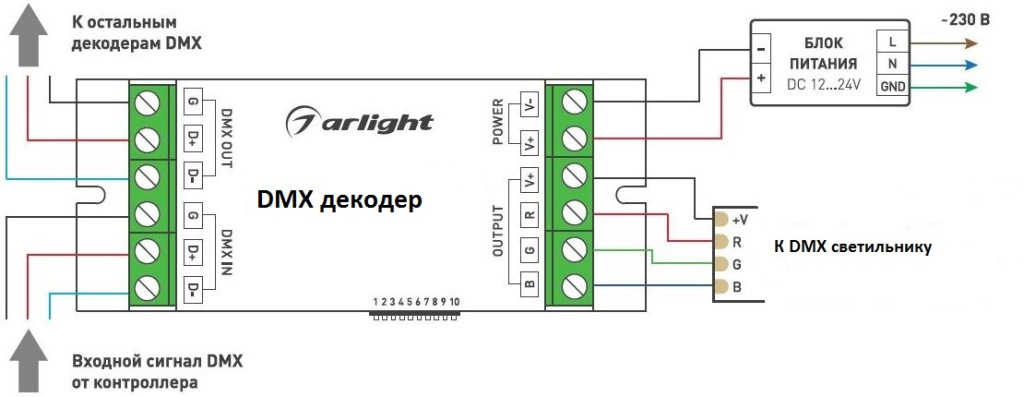

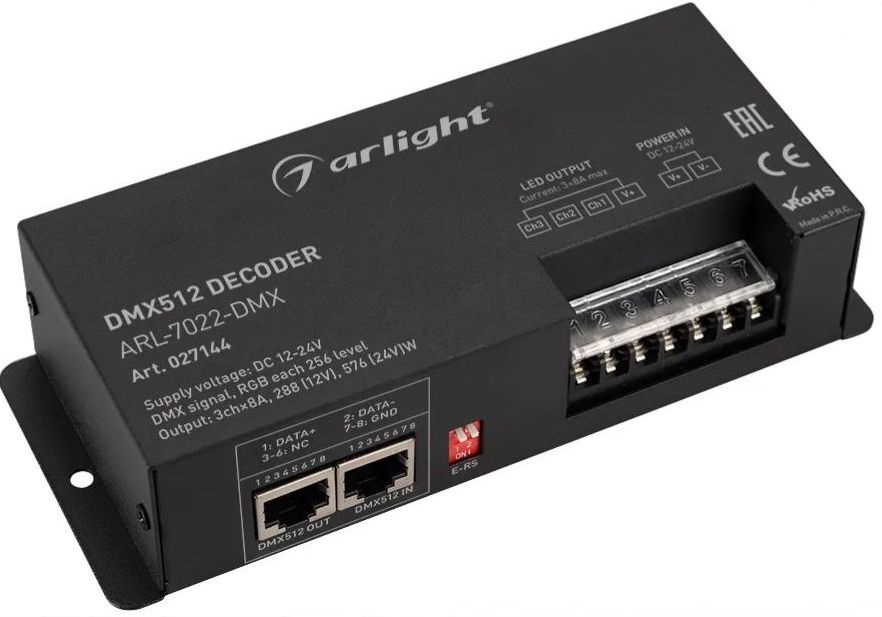

При использовании многоцветных RGB светильников, требуется установка DMX-декодеров, преобразующих цифровую последовательность в сигналы с широтно-импульсной модуляцией. ШИМ позволяет динамически изменять цвет и яркость свечения.

DMX-декодерам присваиваются адреса, которые выставляются переключателем или программно.

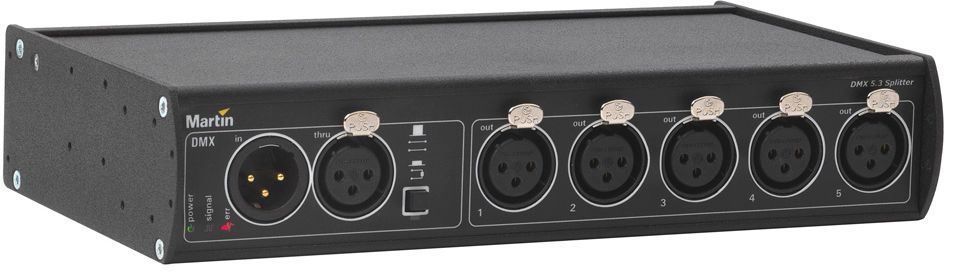

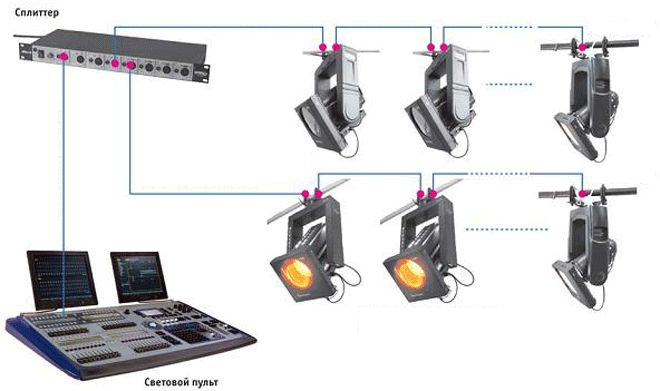

Общее количество прожекторов и светильников, подключаемых к одной линии, зависит от конкретных моделей, уровня помех и качества линейного заземления. Стандартно это не более 32 светотехнических устройств. Чтобы обойти это ограничение, в схему добавляются сплиттеры, разделяющие всю аппаратуру на группы, которые получают трафик по отдельным линиям и управляются автономно.

Благодаря применению сплиттеров повышается надежность сети. При повреждении кабеля одного линейного сегмента, остальные сегменты продолжат работать беспроблемно.

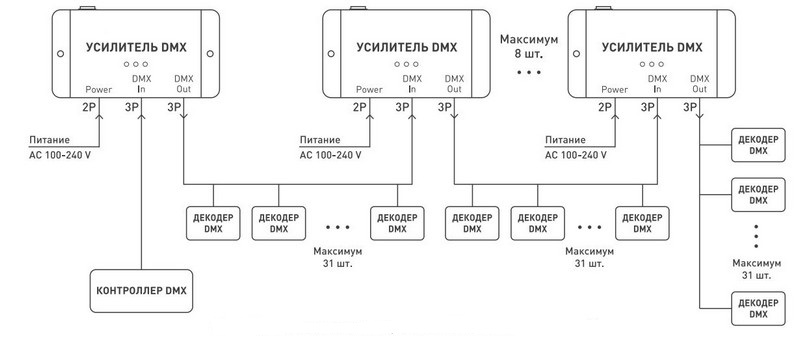

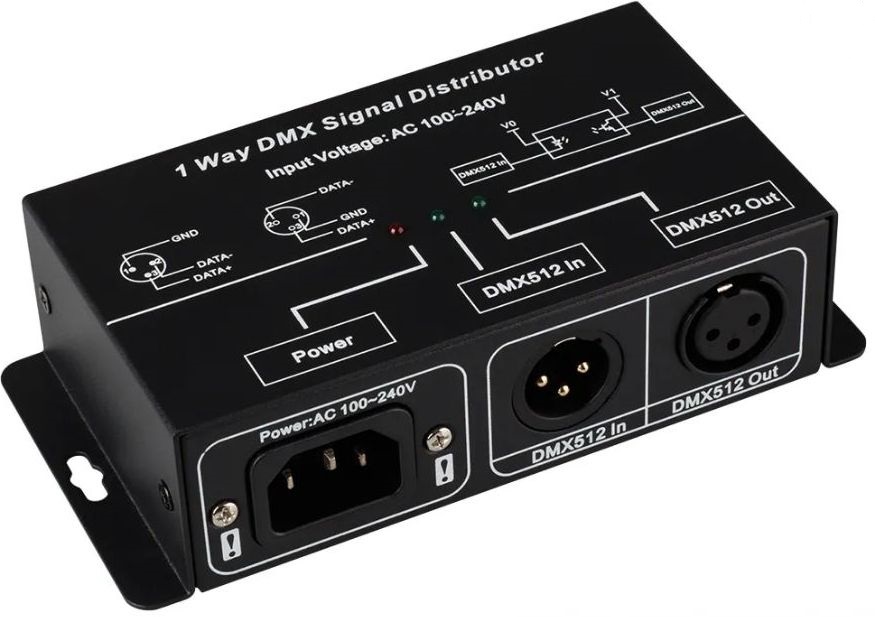

Если общая длина кабельной трассы превышает 100-150 метров, то устанавливаются дополнительные DMX-усилители. Они компенсируют затухание сигналов и восстанавливают амплитуду импульсов до нормы.

Можно подключать до восьми усилителей к одной цифровой шине.

Достоинства и недостатки стандарта DMX

Основные преимущества:

• Возможность управлять светотехническим оборудованием любых производителей без всяких проблем с программно-аппаратной совместимостью.
• Простота монтажа. Поскольку потребуется проложить только один кабель вместо нескольких десятков, как было ранее.
• Удешевление системы за счет меньшего количества кабельной продукции и дополнительного усилительного оборудования.
• Быстрота индивидуальной настройки светотехники и изменения ее рабочих режимов.
• Опция записи программ световых шоу и их последующего автоматического воспроизведения.

Минусы:

• Восприимчивость к помехам. Проблема решается за счет применения экранированных высокочастотных кабелей и правильного заземления.
• Необходимость установки усилителей на длинных линиях. Что значительно удорожает систему.
• Системная отказоустойчивость не очень высока. Если произойдет обрыв хотя бы одной сигнальной жилы, то будет утерян контроль над устройствами, расположенными после него. Ситуацию можно частично исправить за счет сплиттеров. Что повлечет дополнительные расходы.
