Часто задаваемые вопросы о светодиодных лентах

В этой статье мы отвечаем на несколько распространенных вопросов, задаваемых покупателями специалистам LedRus. Люди интересуются самыми актуальными для них проблемами, связанными с эксплуатацией светодиодной ленты, а также особенностями ее подключения и возможными причинами неисправностей.

Светодиодная лента не видит пульт

Пульт используется для дистанционного управления режимами работы светодиодной ленты:

• Регулировка яркости монохромной ленты.
• Выбор уровня яркости и цвета свечения многоцветной RGB ленты.

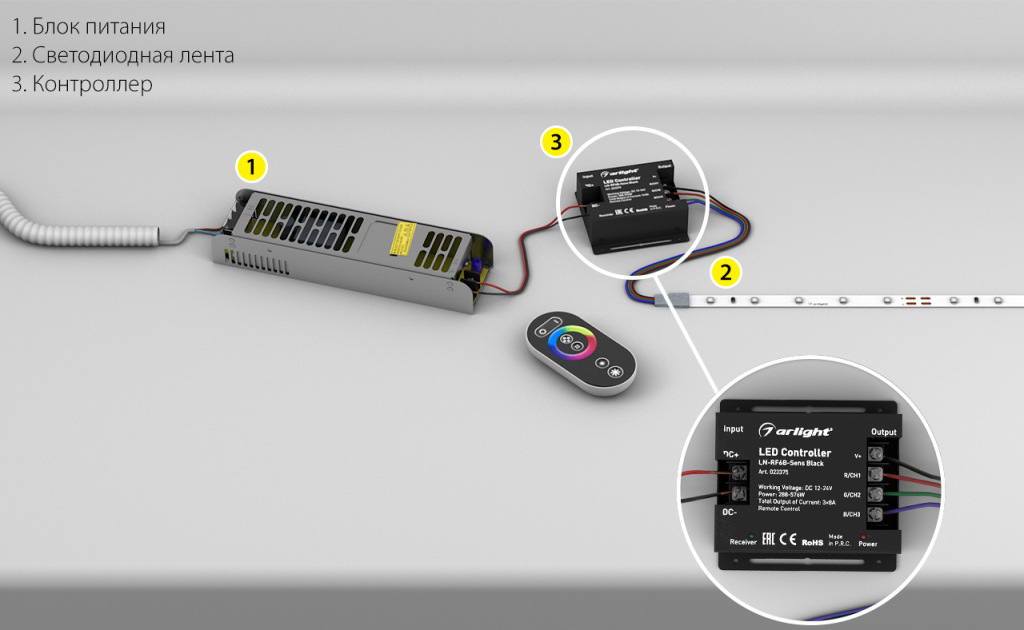

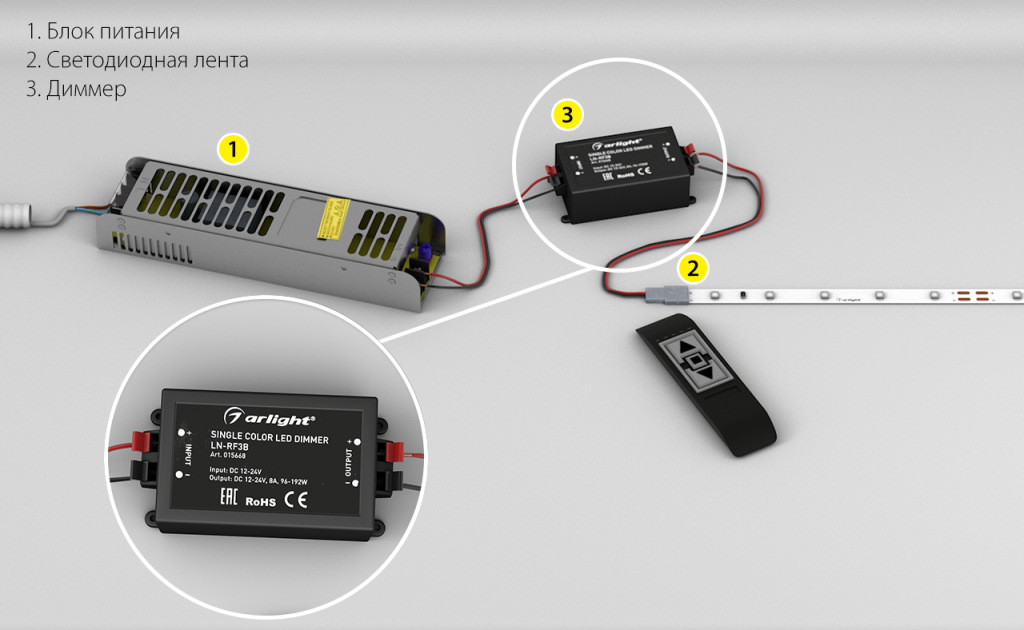

ПДУ не взаимодействует напрямую с LED лентой. Он передает управляющие сигналы по инфракрасному каналу или радиоканалу на дополнительные устройства управления. В первом случае на диммер, а во втором – на RGB контроллер. На фото ниже показано, как оборудование соединяется в единую схему.

С учетом показанных схемных решений можно сформулировать полный перечень причин ситуации, когда лед лента не реагирует на команды с пульта:

1. Неправильно выполнены соединения между элементами системы.
2. Неисправен блок электропитания/диммер/контроллер.
3. Не работает ПДУ. Типовая проблема – севшие батарейки, которые легко заменяются.

Как привязать пульт к светодиодной ленте?

Учитывая информацию, приведенную в предыдущем разделе, понятно, что необходимо выполнить привязку ПДУ к системному диммеру/контроллеру. Рассмотрим порядок действий.

1. Подаем питание (подключаем БП).
2. Включаем (активируем) пульт.
3. Нажимаем на кнопку привязки, расположенную на корпусе диммера/контроллера.
4. Нажимаем на кнопку зоны ПДУ (только при необходимости).
5. Проводим пальцем по сенсорному кольцу или нажимаем на любую функциональную кнопку.
6. Наблюдаем однократное мигание ленты.
7. Проверяем корректность регулирования яркости светового потока/выбора цветовой гаммы.

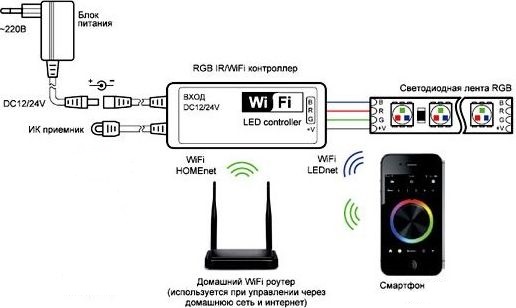

Как подключить светодиодную ленту к телефону?

Чтобы управлять LED лентой с обычного смартфона на операционной системе IOS и Android, потребуется приобрести специализированный RGB/RGBW WiFi-контроллер и подсоединить его к схеме.

Также понадобится скачать и установить на смартфоне бесплатное приложение Magic HomePro, представленное в App Store и Play Market. При помощи этого программного обеспечения возможно удобное управление режимами мультицветной подсветки и специальными световыми эффектами. Выбранные команды передаются по радиоканалу внутри домашней или любой другой WiFi-сети непосредственно на контроллер либо ретранслируются на него через сетевой беспроводной маршрутизатор.

Почему перестала работать светодиодная лента?

Приведем типовые причины неработоспособности лед ленты. При наличии небольшого опыта в электротехнике и мультиметра можно самостоятельно локализовать неисправность и попытаться устранить ее по мере возможностей.

Полная неработоспособность

• отсутствие напряжения сети 220 Вольт;
• не работает блок питания – аварийное отключение из-за перегрузки, короткого замыкания или выход устройства из строя. Часто проблема возникает из-за неправильного выбора мощности БП и превышения суммарной длины шлейфа, которая ограничивается 5 метрами;
• неисправен диммер, контроллер, усилитель. Также зачастую неверно выбирается мощность этого оборудования;
• на вход ленты не поступает напряжение 12/24 Вольта из-за обрыва, КЗ, плохого контакта и т.п.

Частичная неработоспособность (не светится один либо несколько кластеров шлейфа)

• неисправность светодиодов, токоограничивающих резисторов;
• обрыв печатных дорожек, контактных площадок;
• пропадание контакта из-за “холодной пайки” электронных компонентов.

Как сделать расчет мощности светодиодной ленты?

Для правильного выбора блока питания понадобится рассчитать мощность нагрузки (led ленты) по несложной формуле:

P = L х W

• P – мощность нагрузки;
• L – общая длина светодиодного шлейфа;
• W – мощность одного погонного метра (всегда приводится в описании изделия).

К результату необходимо прибавить 25% запаса, обеспечивающего оптимальный рабочий режим и отсутствие перегрева БП. Затем можно подобрать в каталоге подходящий источник электропитания с ближайшим значением выходной мощности. Причем, больше можно, а меньше нельзя.

Почему светодиодная лента тускло горит?

Это довольно распространенное явление обусловлено пониженным напряжением, поступающим на светоизлучающие диоды. Причин тому несколько:

1. Несоответствие мощности блока питания подключенной нагрузке.
2. Плохой контакт в точке подключения электропитания – окисленные клеммы коннектора, непропай проводов на клеммных площадках.
3. Падение питающего напряжения по мере его распространения. Свечение ярче в начале шлейфа и слабее к концу. Наиболее часто наблюдается у низкокачественных лент на 12 Вольт с печатными дорожками минимальной ширины и толщины.
4. Деградация светодиодов.

Как выбрать сечение провода для светодиодной ленты?

Важность правильного выбора сечения электропровода объясняется большими значениями рабочего тока в низковольтных цепях 12 и 24 В. При заниженном сечении происходит сильный нагрев проводки, а при завышенном – затрудняется монтаж из-за громоздкости электрического кабеля. Для решения задачи можно воспользоваться двумя вариантами.

1. Рассчитать по формуле

S = ρ х L/R

• ρ – удельное сопротивление меди (0,0175)
• L – длина кабельной линии
• R – сопротивление жилы

2. Подобрать по таблице

Для примера приведем таблицу, позволяющую подобрать сечение провода для системы освещения на 24 В.

.

Длина линии, метры	Мощность нагрузки, Ватты
	50	100	150
5	0,15	0,3	0,5
10	0,35	0,65	0,95
15	0,55	0,95	1,45
25	0,85	1,55	2,35
