Аварийное освещение: требования, виды, нормы и правила устройства

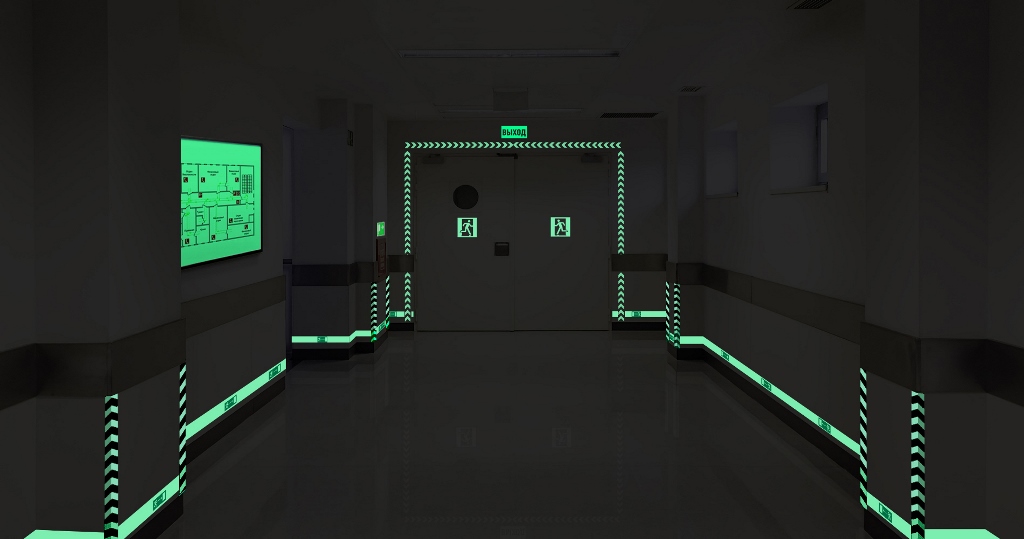

Что такое аварийное освещение?

Аварийное освещение – это осветительная система, дублирующая систему основного освещения и автоматически включающаяся при ее неисправности или полном отключении.

Функции:

• бесперебойная подсветка эвакуационного маршрута и указательных знаков;
• обеспечение безопасности движения людей к выходам из помещений, с этажей, из здания;
• подсветка пунктов с противопожарным инвентарем и сигнализацией о пожаре на маршруте эвакуации;
• автономное освещение продолжительностью 60 минут и более;
• автоматическое включение энергонезависимых светильников по факту неисправности рабочих источников света или сильных перепадов напряжения электросети;
• создание освещенности, достаточной для нормального ориентирования в пространстве.

Виды аварийного освещения

Система аварийного освещения разделяется на несколько подсистем:

1. Резервная – обеспечивает бесперебойность трудовой деятельности при выключении основных осветительных приборов.

2. Эвакуационная – создает оптимальные условия для своевременной и безопасной эвакуации при возникновении чрезвычайной ситуации. Освещает коридоры, этажные площадки, лестничные пролеты.

• антипаническая – создается в помещении площадью более 60 кв. метров или при постоянном нахождении в нем свыше пятидесяти сотрудников. Снижает опасность возникновения паники среди персонала;
• освещение зон повышенной опасности – позволяет безопасно завершить опасные производственные процессы;
• подсветка указательных эвакуационных знаков – улучшает различимость табличек в сложных условиях видимости.





Знаки безопасности



Для информации о путях эвакуации устанавливаются специальные знаки (таблички) с графическими символами, поясняющими их назначение. Они имеют квадратную или прямоугольную форму и зеленый фон с белым кантом. Применение знаков регламентируется положениями Государственного стандарта Р12.4.026-2001. Установка выполняется, исходя из максимальной видимости и наиболее удобного угла обзора (до 20 градусов).



Аварийное светодиодное освещение табличек дает возможность рассмотреть их на любом расстоянии и при значительной задымленности. В результате человеческий поток двигается в правильном направлении, снижается вероятность панического состояния и столпотворения, уменьшается время эвакуации.



Проектирование системы аварийного освещения

План размещения системы

На основе плана здания определяются эвакуационные маршруты, а также места, в которых размещаются аварийные светильники и указатели.

Включение осветительных приборов

Проектируется система со светильниками, автоматически включающимися при исчезновении напряжения питающей сети 220 Вольт. Их электропитание организуется от встроенных аккумуляторов.

Надежность системы

Стабильное функционирование и работоспособность системы электроосвещения поддерживается за счет индивидуальных аккумуляторных батарей для осветительных устройств и эвакуационных знаков. Неисправность одной АКБ не влияет на общую надежность всей системы.

Резервное освещение особых зон

Проектировщики выявляют участки, имеющие повышенную опасность, и разрабатывают схемы индивидуальных вариантов по аварийному освещению. К ним относятся цеха с непрерывным производственным циклом и особым технологическим процессом. А также больничные палаты и операционные, лаборатории, банковские хранилища, лифты, туалетные комнаты и т.п.

При проектировании следует соблюдать положения ПУЭ:

• трассы кабельных линий электропитания должны соответствовать требованиям производства электромонтажных работ;
• необходимо применять лампы белого света;
• рекомендуется использовать осветительные приборы на 12 Вольт;
• нужно обеспечить полную независимость аварийной осветительной системы;
• следует подбирать светильники под особенности помещений и эвакуационных путей;
• реализацию освещенности объекта необходимо соотносить с положениями ПУЭ и СНиП.

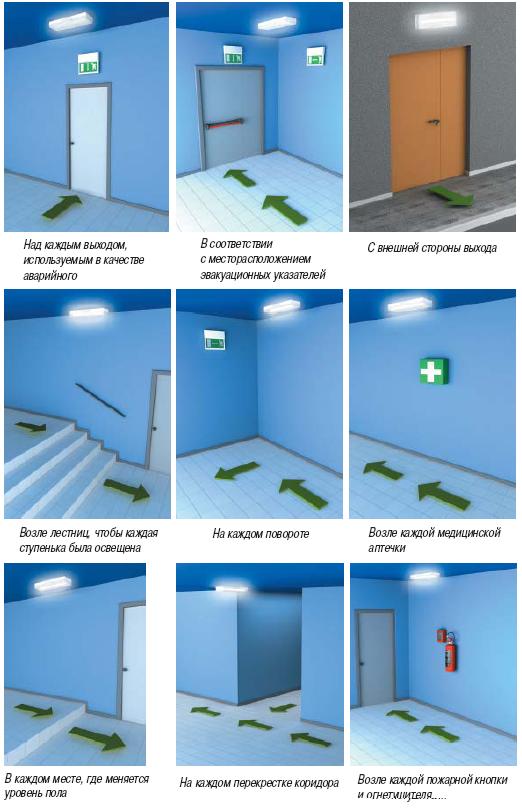

Где устанавливают аварийное освещение?

• возле дверей запасных выходов;
• на лестничных пролетах; на межэтажных площадках;
• в точках изменения маршрута движения;
• на коридорных перекрестках;
• около пунктов экстренной помощи;
• возле оборудования пожаротушения, камер видеонаблюдения, кнопок вызова техперсонала;
• рядом с техническими устройствами, обеспечивающими перемещение людей ограниченных возможностей;
• в кабине лифта.

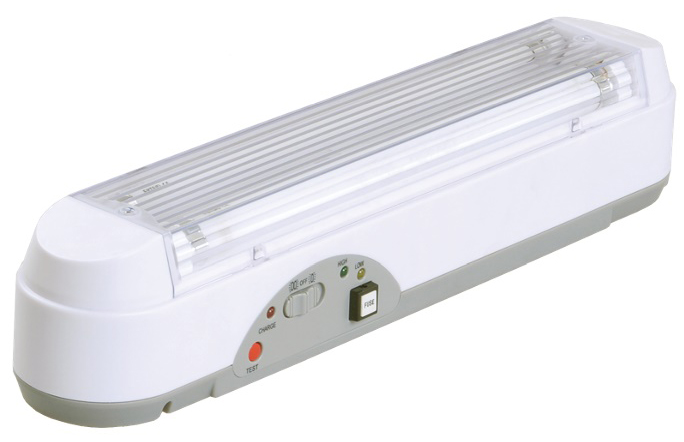

Применяемые светильники для аварийного освещения

Используемые светильники должны соответствовать требованиям СНиП 23-05-95 и ГОСТ 55842-2013. Лучшим решением является применение светодиодных источников света. Аварийное светодиодное освещение выгодно отличается важными преимуществами: малое энергопотребление, повышенная светоотдача, выбор оттенков белого свечения, возможность управления яркостью.

Различаются три разновидности аварийных осветительных приборов:

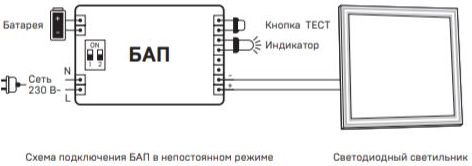

• непостоянного действия – автоматическое включение при исчезновении напряжения электросети. Отличаются малой мощностью и небольшой яркостью для снижения расхода энергии аккумулятора. На рисунке ниже показана схема аварийного освещения;

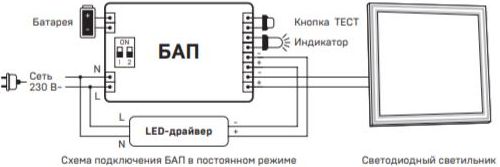

• постоянного действия – двухрежимное использование для основного и резервного освещения. Мгновенный переход электропитания на встроенный аккумулятор. Свечение с 10-процентной яркостью от номинала;






• комбинированные – конструкция из нескольких светодиодных ламп, функционирующих раздельно: от электросети 220 Вольт и аккумуляторного блока. Возможен выбор рабочего режима переключателем.

Требования к размещению аварийного освещения

Нормы аварийного освещения

Основные нормативные документы – это ГОСТ IEC-60598-2-22-2012 (ред. 2015), ГОСТ Р-55842-2013, СП-52.13330.2011 (ред. 2016). Согласно их пунктам, необходимо создать освещенность 0,5 люкс внутри помещений и 1 люкс на эвакуационных маршрутах. Освещенность участков повышенной опасности должна составлять 10% от стандартной.

Освещенность 5 Лк требуется создавать возле дверных проемов, мест с изменением рельефа поверхности (ступеней, пандусов), поворотов коридоров, а также настенных схем эвакуации и огнетушителей.

Правила устройства аварийного освещения

1. С целью оптимального рассеивания светового потока нужно размещать светильники на высоте не менее 2 метров.
2. Длительность автономной работы аварийных светильников обуславливается спецификой предприятия или учреждения и должна быть не менее одного часа.
3. Электропитание на светильники можно подавать от собственных аккумуляторов или от общего аккумуляторного батарейного блока.
4. Нельзя устанавливать локальные выключатели аварийного освещения. Возможно использование только дистанционного управления с электрощитка.
