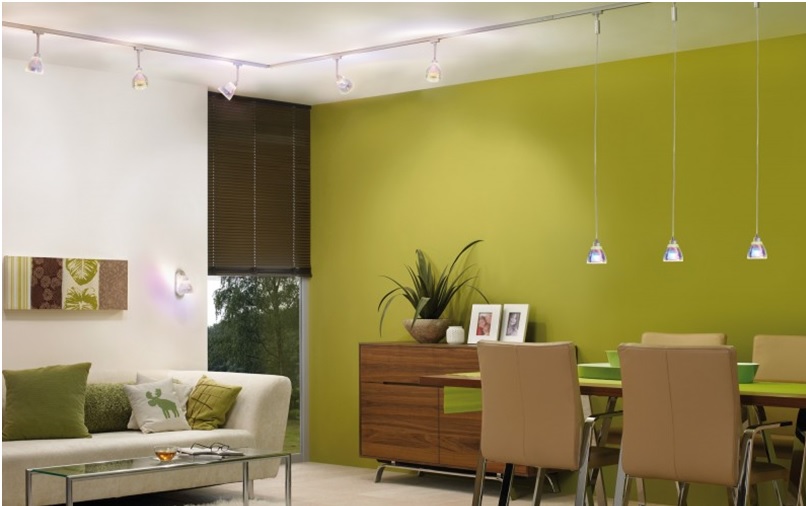

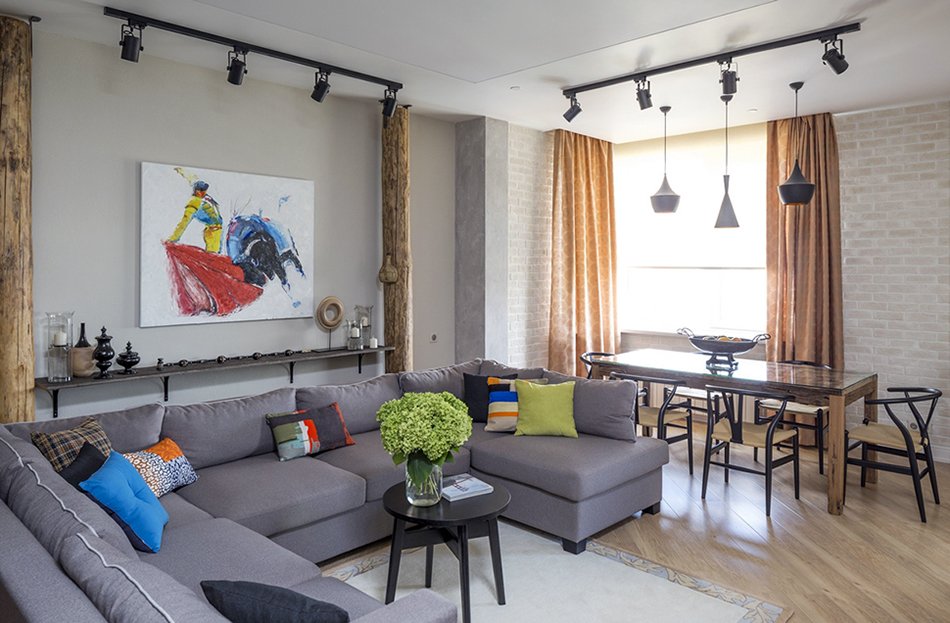

Трековые светильники вышли далеко за пределы промышленного дизайна и набирают популярность у владельцев частного жилья, как оригинальный способ локального и основного освещения. Изюминкой трековых систем является возможность изменения количества и положения светильников, а также направления светового излучения без дополнительных монтажных работ.
По построенному треку можно быстро и легко перемещать светильники для подсветки локальных зон или организации общего однородного освещения. Каждый светильник поворачивается на заданный угол и направляется на выбранную точку пространства. При необходимости изменения ранее настроенной схемы освещения трек-светильники просто перемещаются в другие места.
Установка трек-системы выполняется по единому алгоритму, рекомендуемому профессионалами. Однако при монтаже необходимо учитывать ряд особенностей, таких как вид трековой системы, напряжение электропитания, способ установки, тип потолка. Обо всех упомянутых нюансах монтажа мы расскажем в нашей статье.
Виды трек-светильников
Трековые светильники подразделяются на несколько различных видов, определяемых их основными характеристиками.
По типу источника света.
- ламповые – светодиодные, галогенные/металлогалогенные и люминесцентные. LED-лампы превосходят все альтернативные варианты по экологичности, энергоэффективности, экономичности, надежности в эксплуатации. Этот вид светильников стоит дешевле. Лампы легко меняются при необходимости.
- со светодиодной сборкой – внутри корпуса осветительного прибора устанавливается COB Матрица из светодиодов, излучающих яркий световой поток с возможностью выбора цветовой температуры. Срок службы LED-матрицы в разы больше, чем у обычных ламп. Нет ограничения по мощности/яркости.
Мощность ламп для трек-светильников ограничена 20 Ваттами.
По типу электропитания.
Возможен выбор электропитания переменным напряжением 220 В или постоянным напряжением 12/24 Вольта, получаемым от драйвера AC/DC. Все низковольтные системы – магнитные, то есть светильник фиксируется на шинопроводе при помощи магнита. Именно магнитные трек-светильники обычно устанавливают в квартире и частном доме.
Если Вы выбираете питание 220 В, то возможна однофазная или трехфазная схема подключения к электросети. Соответственно требуется приобрести 1-фазную или 3-фазную трековую систему.
Однофазные и трехфазные трек-светильники подключается к обычной 1-фазной электросети. Три фазных провода подсоединяются к одной фазе через разные выключатели.
Использование трех фаз позволяет подключать к ним отдельные группы светильников, функционирующих полностью независимо.
По способу крепления.
На практике используют три способа крепления шинопровода (трека) к потолочному перекрытию:
- накладные – трек монтируется на бетонном потолке при помощи специальных креплений. Это решение выбирается для трек-систем большой площади и сложной конфигурации. Частным случаем являются накладные базы, предназначенные для монтажа одного led-светильника;

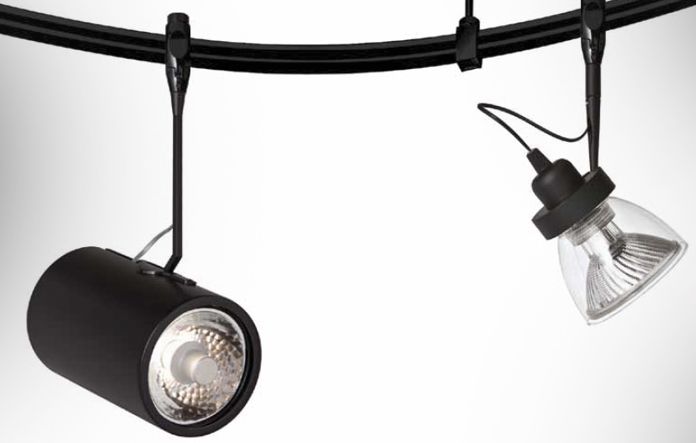

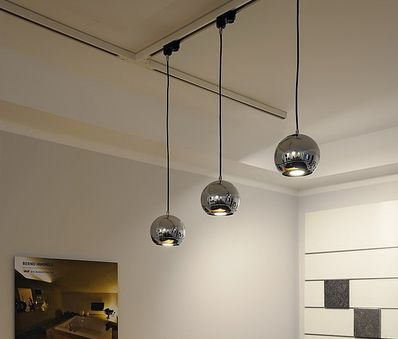

- подвесные – треки подвешиваются при помощи гибких тросиков. Применяются на локальных участках подсветки. Оптимальный выбор, когда нужно подвесить лед-светильник на нужной высоте. Актуальны для потолков типа «Грильято», для которых неприменим накладной способ крепления;
- встраиваемые – только для магнитных (12/24 В) трек-систем. Благодаря особой конструкции и специальным креплениям монтируются заподлицо в потолок из гипсокартона, натяжной и плиточный типа «Армстронг».
Шинопроводы для накладного и подвесного монтажа имеют одинаковую конструкцию и закрепляются на черновом потолке из бетона. Для подвешивания требуется приобрести комплект тросиков со специальным крепежом. На встраиваемые и накладные шинопроводы устанавливаются как стандартные led-светильники на поворотном креплении, так и модели с подвеской на тросике.

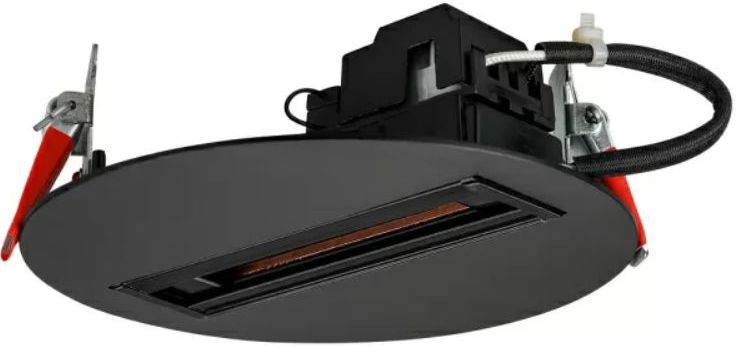

Если требуется установка одного/двух светильников, то оптимальнее воспользоваться накладными базами без инсталляции шинопровода.
Из чего состоит трек-система
Состав трек-системы:
- шинопровод – металлический или пластиковый корпус с токоведущими шинами, передающими напряжение питания на лед-светильники. Служит основой для крепления осветительных приборов и направляющей для их перемещения;
- трек-светильники – отдельные светоизлучающие источники, устанавливаемые на рейке шинопровода. Могут свободно перемещаться по трекам, поворачиваться на любые углы и фиксироваться в выбранном положении;
- аксессуары – комплект, необходимый для производства монтажных работ и подключения системы к электросети.
Комплектность системы для индивидуального проекта можно рассчитать самостоятельно или обратиться к менеджеру «Ледрус».

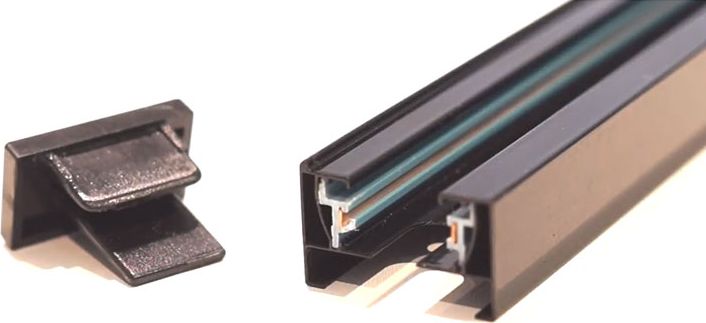

Варианты шинопроводов
Треки выпускаются в двух модификациях:
- закрытые – отличаются внешними контурами трековой рейки и вариантами крепления при идентичных схемах контактных шин. Предназначены для работы с электросетью 220 В. Стандарты определяют одно- или трехфазный вариант электрического подключения, а также монтаж посредством накладной или встраиваемой трек-рейки. Под трехфазным подключением подразумевается размещение на одном шинопроводе до трех групп источников освещения, подключенных к отдельным выключателям для раздельного управления.
- открытые (магнитные) – отличаются исполнением в форме монорельса с открытым корпусом, по которому перемещаются низковольтные светильники на 12/24 Вольт. Низкое напряжение более безопасно, особенно в помещениях с повышенной влажностью.
В квартирах и частных домах лучше устанавливать трековые осветительные системы на 12-24 Вольта, которые гальванически отделены от сети переменного тока блоком питания.

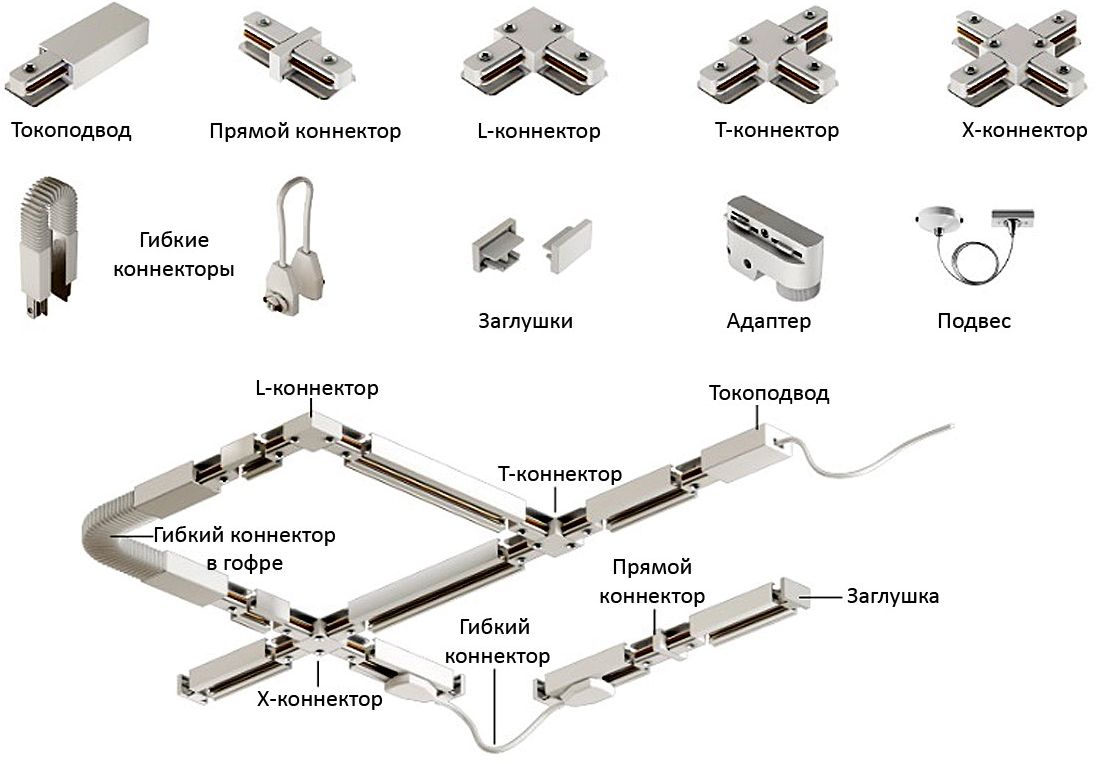

Комплектующие для монтажа трековых светильников
Для создания трек-системы понадобится ряд комплектующих, имеющих определенное функциональное назначение. Их количество необходимо подсчитать заранее, на этапе проектирования. Познакомимся с применением монтажных аксессуаров:

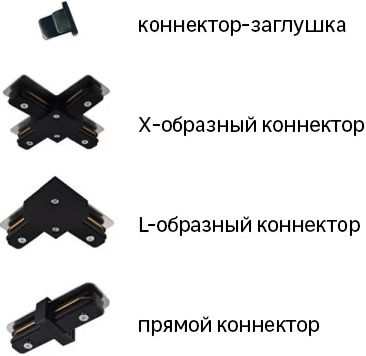

- коннекторы-заглушки – терминация открытых торцов LED-треков;

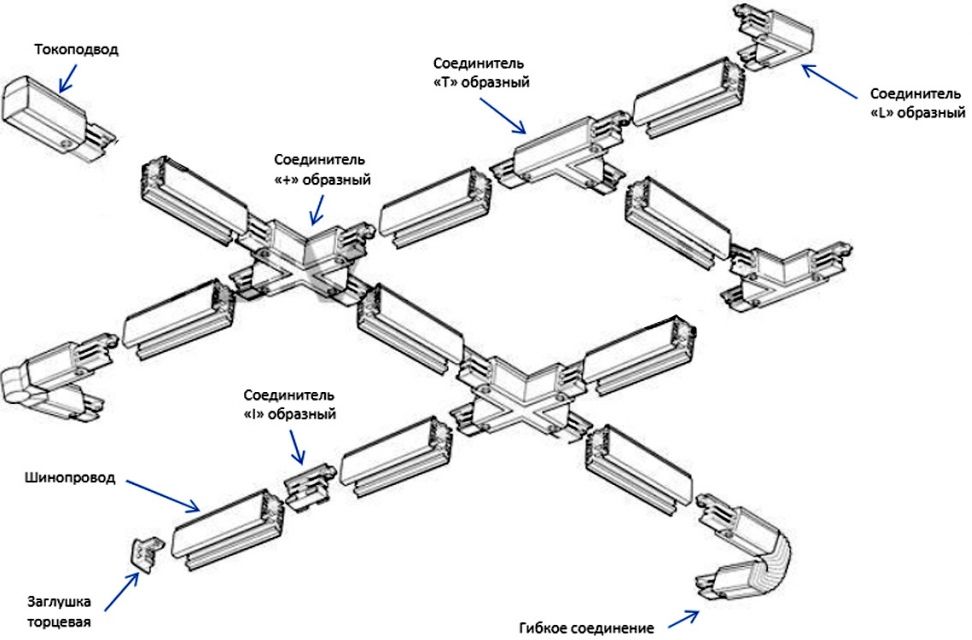

- Х/L/T-образные, прямые, гибкие коннекторы – соединение (удлинение) отдельных треков в единый пространственный конструктив;
- клеммные колодки – подключение электропитания и заземления;
- кронштейны-подвесы тросовые – использование для подвесной конструкции.
Благодаря соединительным коннекторам разной формы можно собрать замкнутый контур, например, прямоугольник, квадрат с общим питанием посредством одного силового кабеля.
Рекомендуется проектировать подвесы на метровом расстоянии друг от друга. Требуется уточнить на какой максимальный вес рассчитаны кронштейны-подвесы.
Правила монтажа треков
Установка трековой системы производится по несложному и вполне понятному алгоритму. Вначале выполняется проект со схемой расположения шинопроводов и питающего кабеля. Следует учесть, что для магнитной системы на 12-24 В необходим блок питания AC/DC.
Основные монтажные этапы:
- Делаем потолочную разметку размещения треков с помощью обычного карандаша и длинной линейки.
- При необходимости укорачиваем трековые рейки, отпилив лишнее ножовкой.

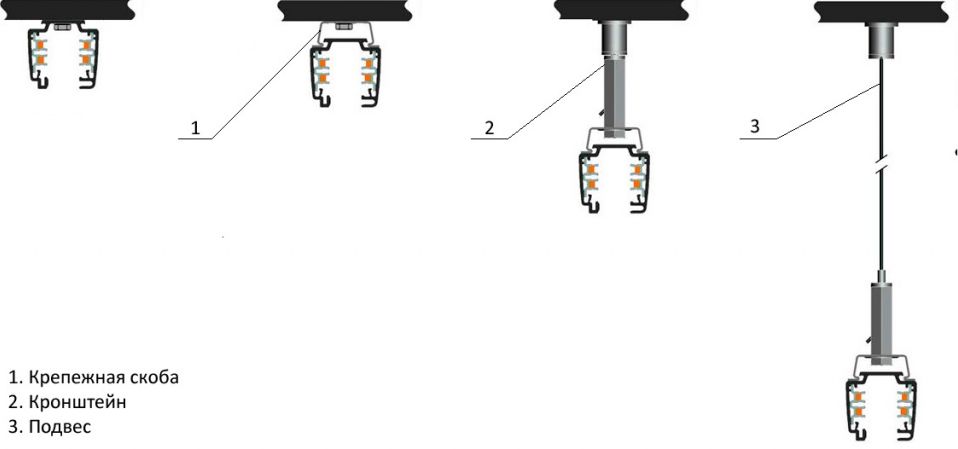

- Закрепляем накладные шинопроводы на потолочной плоскости:
- саморезами;
- на крепежных профилях (скобами, клипсами);
- на кронштейнах.
4. Встраиваемые трековые рейки устанавливаем в пазах гипсокартонного потолка, штробах бетонного потолка, зазорах между плитками потолка «Армстронг». На каждой рейке есть фланец, используемый для крепления и закрытия паза/штроба.
5. Треки, встраиваемые в натяжной потолок, монтируем на специальном профиле, адаптированном для крепежа ПВХ-полотна.
6. Перед установкой подвесного шинопровода на потолке устанавливаем крепления, на которых подвешиваем кронштейны с тросами. Трек фиксируется на выбранной высоте, изменяемой при необходимости.

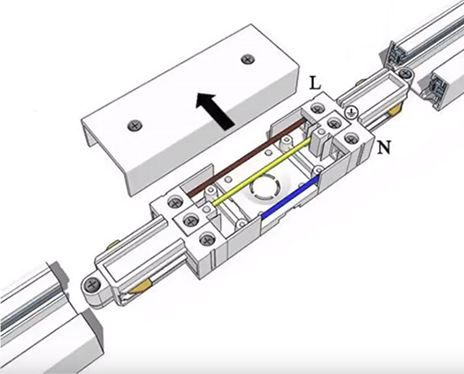

7. После монтажа шинопроводов соединяем их коннекторами, подводим и подсоединяем электропитающие провода.
8. Трехфазные LED-светильники группируем и присоединяем к электросети через различные клавишные выключатели.
9. Подаем напряжение электропитания от сети 220 Вольт (драйвера).
Установка светильников на трек и их подключение к сети

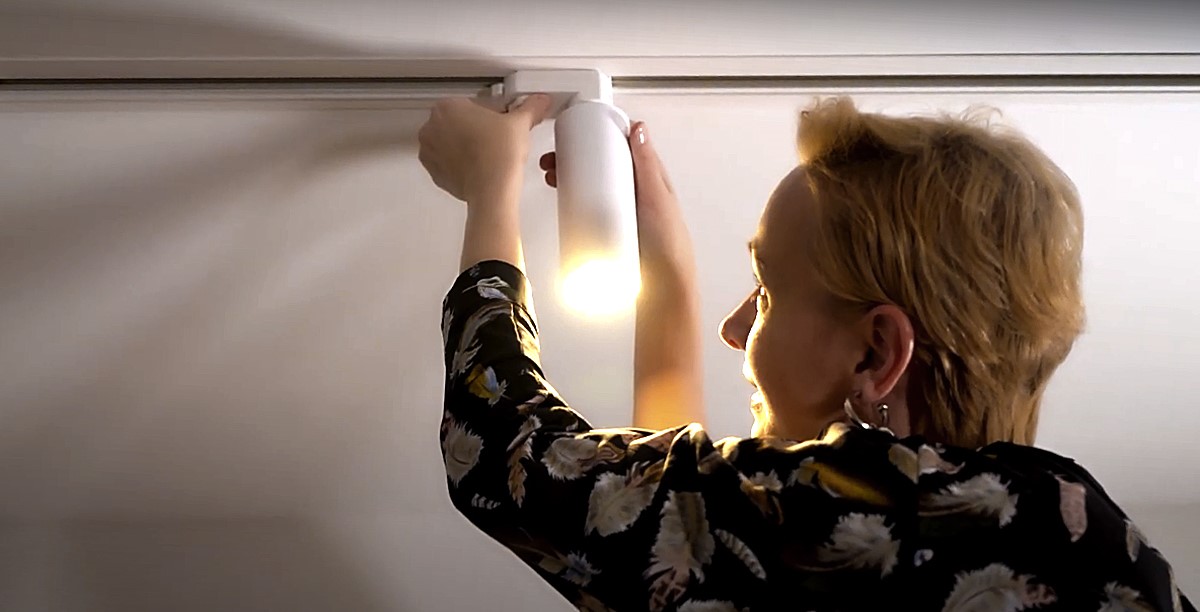

По завершении монтажа шинопровода и подключения к электрической сети устанавливаем трек-светильники при помощи специализированных адаптеров с фиксирующими зажимами.

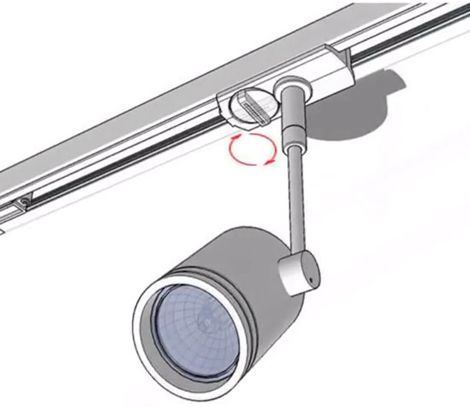

- закрытые треки 220 В – вначале выставляем кольцо зажима на лед-светильнике в положение OFF. Затем помещаем светильник в трек и поворачиваем рукоять на 90 градусов (ON) для фиксации и выхода контактных пластин;
- магнитные низковольтные треки – вставляем лед-светильник до фиксирования магнитом. Поворачиваем ручку фиксатора для выдвижения пластин, контактирующих с токопроводящими шинами.
Далее перемещаем led-светильники вдоль трековой рейки на проектные места, регулируем угол наклона чтобы направить световой поток на необходимый участок.
Трековая система – это гибкое решение, позволяющее изменять конфигурацию расположения трек-светильников в процессе повседневной эксплуатации. Достаточно пары минут, чтобы переместить несколько осветительных приборов на новые места и подсветить необходимые локации.
Если у Вас остались вопросы, свяжитесь с менеджером «Ледрус» для получения оперативной консультации. Наши специалисты помогут Вам выбрать комплектацию трек-системы и светодиодные трек-светильники с нужными параметрами.
