Как рассчитать и смонтировать освещение для автосервиса?

Автосервис состоит минимум из четырех функциональных зон, предназначенных для выполнения различных работ: от первичной диагностики автомобиля до покраски кузова. Правильное освещение каждого рабочего участка с учетом его специфики играет важную роль в организации производственного процесса.

Недостаточная видимость ухудшает условия труда специалистов и приводит к ошибкам при определении неисправностей и их устранении. Качественный свет особенно важен при ремонте сложных узлов – двигателя, автоматической коробки передач, а также нанесении лакокрасочного покрытия на кузов.

Главные особенности создания освещения автосервиса раскрыты в нашей статье. Информация поможет избежать ошибок при выборе светильников, расчете их количества, определении мест размещения и монтаже.

Нормы и требования к освещению автосервиса

Достаточность или недостаточность освещения автосервисного помещения в целом и конкретного рабочего места определяется не только визуально, но и строго научно – по величине их освещенности в Люксах. Этот параметр нормируется действующим СНиП в редакции СП 52.13330.2016 и варьируется в зависимости от вида работ, выполняемых на той или иной площадке автосервиса.

Следует учитывать, что это минимально допустимые значения, которые можно превышать при необходимости. То есть адаптировать под условия конкретной автомастерской.

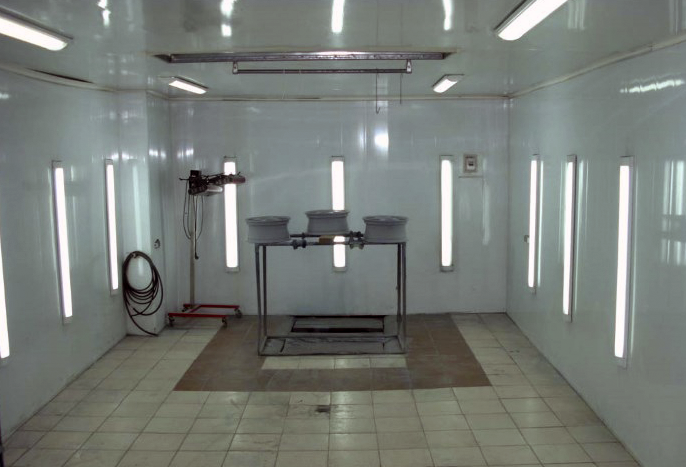

Для смотровых ям и покрасочных камер первостепенное значение имеет не горизонтальная, а вертикальная освещенность, которая обеспечивается настенными осветительными приборами.

Познакомимся с другими требованиями к освещению автомобильного сервиса:

• Индекс цветопередачи должен быть не менее 80 единиц Ra. А для участка покраски – 90-95 единиц.
• Пульсации света не должны превышать 5%.
• Нельзя использовать направленные источники света, ослепляющие работников.
• Необходимо обеспечить равномерность и однородность всего пространства. Задача решается за счет установки светильников с матовым светорассеивателем.
• Общее потолочное освещение должно дополняться локальной подсветкой осветительными приборами, расположенными на стенах.
• В зонах с повышенной влажностью требуется применять осветительные устройства с защитой класса IP44 и выше.
• В покрасочной камере следует устанавливать источники света во взрывозащищенном исполнении, с уровнем взрывозащиты “2” (стандартный) или “1” (повышенный). Это вызвано высокой концентрацией горючих веществ, распыляемых в мелкодисперсном состоянии.

Соблюдение всех перечисленных критериев крайне важно для создания действительно эффективной осветительной системы. Все технические нюансы учитываются на этапе проектирования освещения. Грамотный проект могут сделать только профессионалы. Самодеятельность здесь неуместна. Она никогда не приводит к положительному результату.

Выбор светильников для автосервиса

Светодиодные осветительные приборы превосходят конкурентные источники света по безопасности, энергоэффективности и экологичности. Их применение позволяет значительно снизить потребление электроэнергии и, соответственно, расходы на ее оплату.

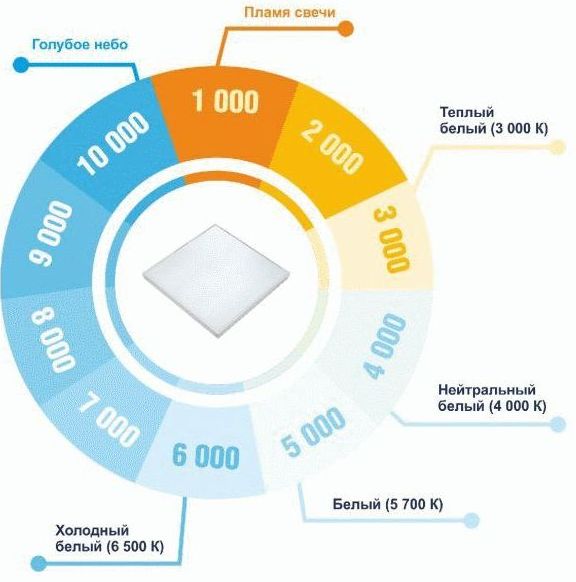

Желательно выбирать светильники с цветовой температурой 4000 Кельвинов, соответствующей белому свечению нейтрального оттенка. Такой свет, близкий к естественному, практически не искажает цветопередачу и не утомляет зрение.

Виды осветительных приборов

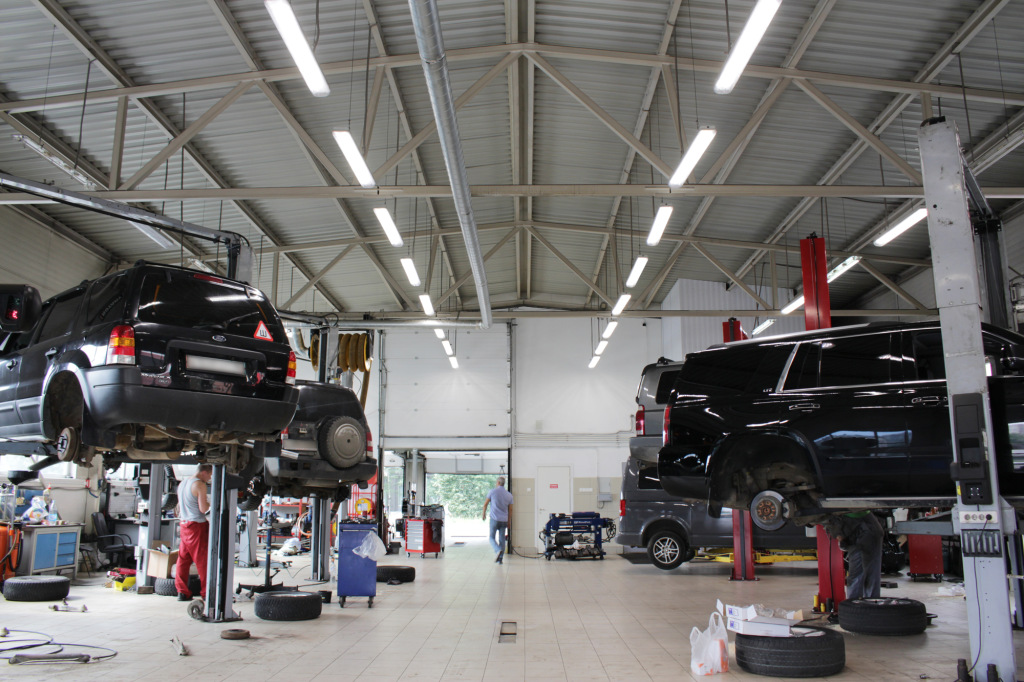

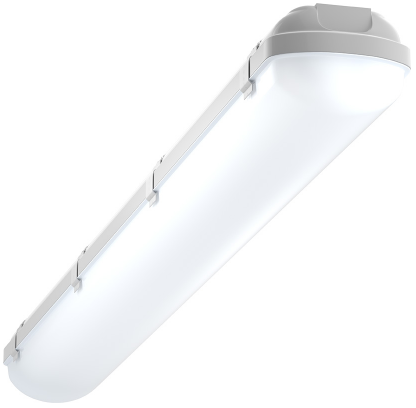

Промышленные LED светильники

Это идеальная замена популярных осветительных устройств с люминесцентными лампами. Основные отличия: комплектация жесткой линейкой с напаянными светодиодами и светорассеивающим защитным экраном. Световой поток рассеивается под углом 120-160 градусов.

Оборудование чаще всего выбирается для помещений с высотой потолков не более 5 метров. Светильники либо подвешиваются на тросах, либо устанавливаются накладным способом. Также их монтируют на стенах для формирования вертикальной освещенности.

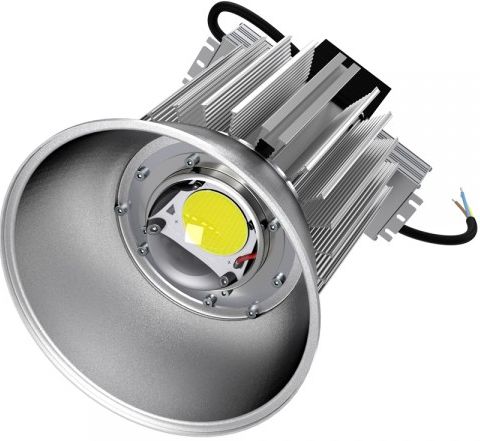

Купольные

Отличаются куполообразной формой корпуса с рефлектором, формирующим световой поток с углом рассеивания 100-120 градусов. Излучают свет повышенной плотности, достаточный для качественного освещения высоких помещений (до 12 метров).

Подвеска на тросах регулируемой длины выбирается при высоте потолков свыше 6 метров. Если высота меньше, то купольные светильники устанавливаются накладным способом. Большинство моделей имеет класс влаго- и пылезащиты не менее IP54. Герметичность обеспечивается резиновыми прокладками.

Возможен выбор моделей со светодиодным модулем (печатной платой с SMD светодиодами) и COB-матрицей. Светоизлучающий элемент защищен прочным стеклом и решеткой.

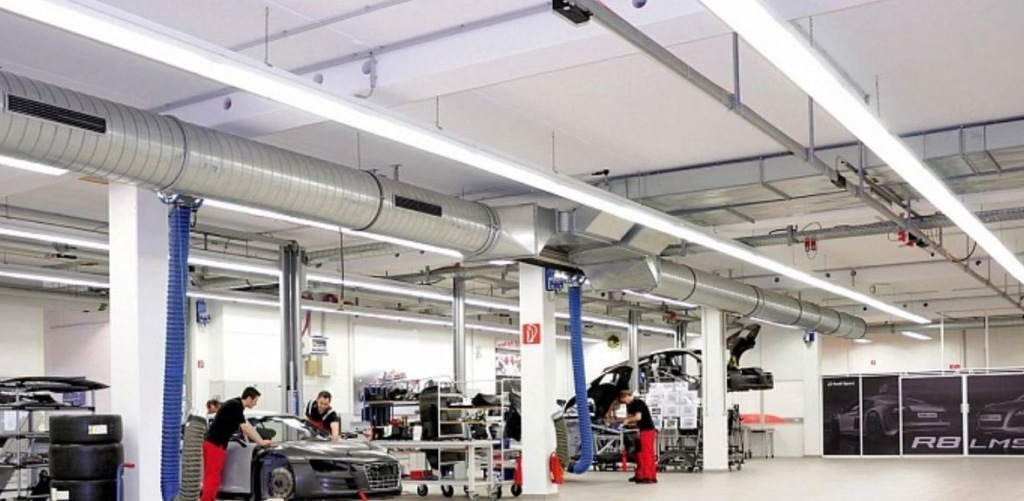

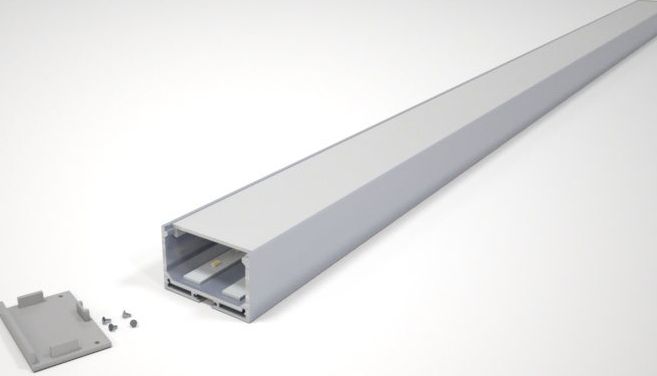

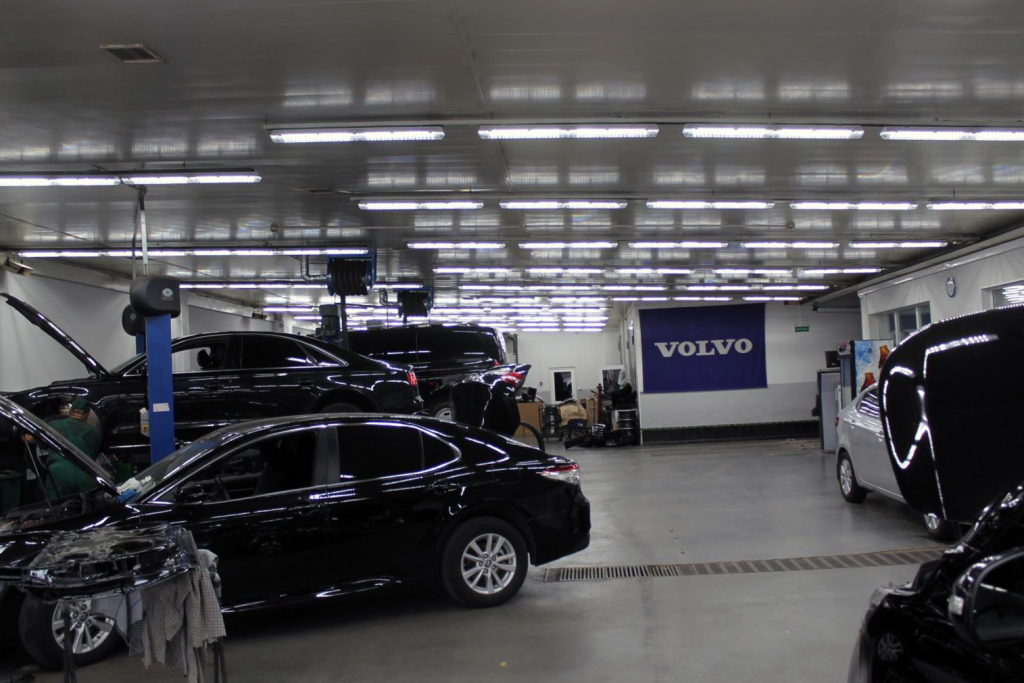

Линейные профильные

Светотехнические устройства, устанавливаемые на потолке высотой до 4 метров и стенах. Можно выбрать длину линейных светильников – от 0,5 до 6 метров.

Свет излучается жесткой линейкой с SMD светодиодами, размещенной внутри металлического профиля, закрытого светорассеивающим экраном и заглушками.

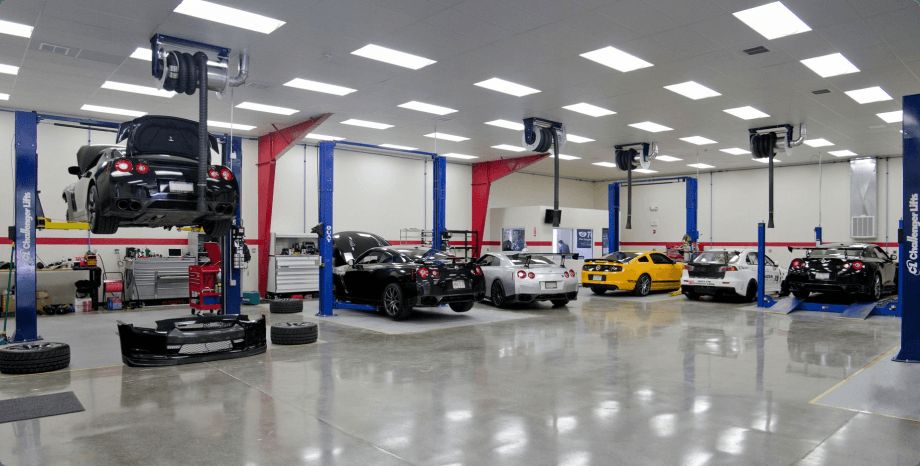

Офисные Армстронг

Используются в невысоких помещениях. Устанавливаются накладным способом. Комплектуются светодиодными линейками вместо традиционных цокольных ламп.

Расчет количества светильников для автосервиса

Правильно рассчитать количество осветительных приборов, необходимое для автосервиса, можно только с помощью программы. Методы расчета по формуле менее точны и слишком сложны. Кроме того, они не дают понимания, как правильно расположить осветительное оборудование.

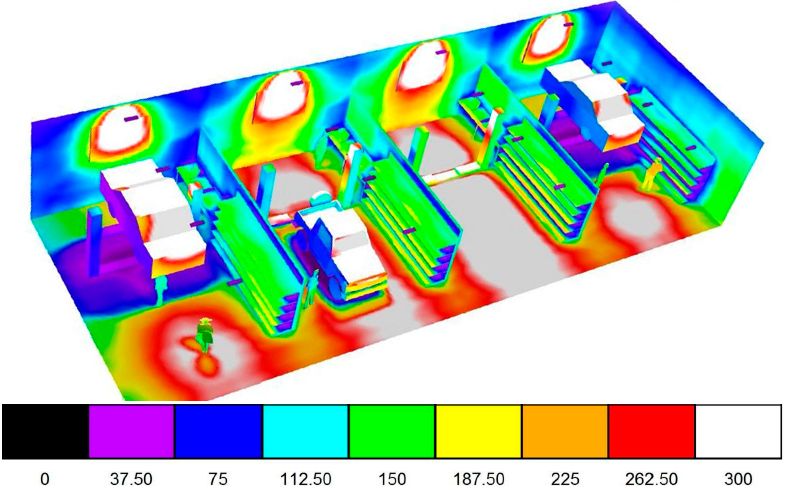

Наиболее популярна программа Dialux, которая автоматически выполняет все нужные расчеты и планирует оптимальную расстановку светильников. Результат выдается в формате 3D визуализации с отображением расчетного уровня освещенности всей площади, выделенного различными цветами.

Важно, что Dialux учитывает максимум данных о размерах и конфигурации помещений автосервиса, параметры светотехнического оборудования, отражение света от стен и многое другое. Получаемая в итоге информация позволяет точно оценить освещение каждого рабочего места.

Монтаж светотехнического оборудования в автосервисе

Перед началом монтажных работ делается план помещения с нанесенными точками размещения светильников, распределительных коробок и клавишных выключателей. Отображаются трассы прокладки электрических кабелей от автоматов электрощита до осветительных приборов. Затем данные с чертежа переносятся на стены и потолок в виде разметки.

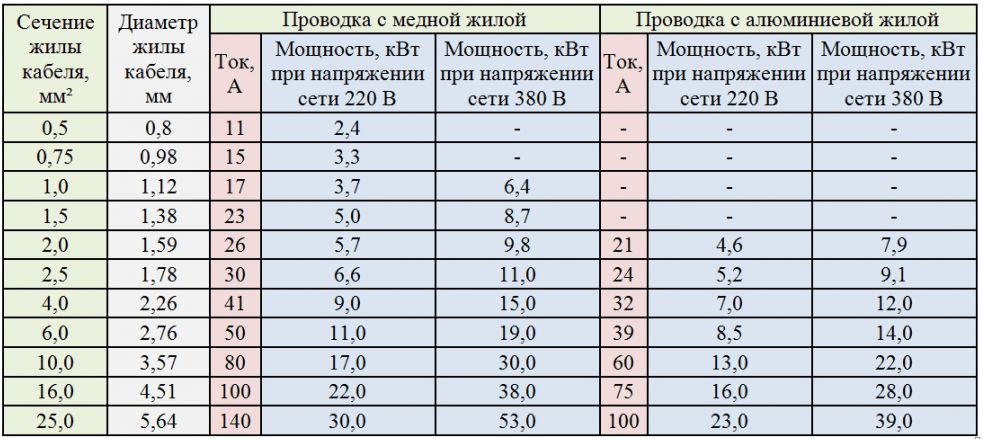

Для электропроводки чаще всего выбирается трехжильный (фаза, ноль, земля) медный кабель типа ВВГнг с изоляцией, не распространяющей горение. Он прокладывается в настенной и потолочной штробе или пластиковом кабель-канале. Сечение жил должно соответствовать максимальному току в электроцепи при подключенной полной нагрузке.

Подвесные и накладные осветительные приборы монтируются при помощи специализированного крепежа. Крепежные детали обычно входят в комплектацию изделий. Крепление к бетонной поверхности осуществляется специальными саморезами или пластиковыми дюбелями с шурупами.

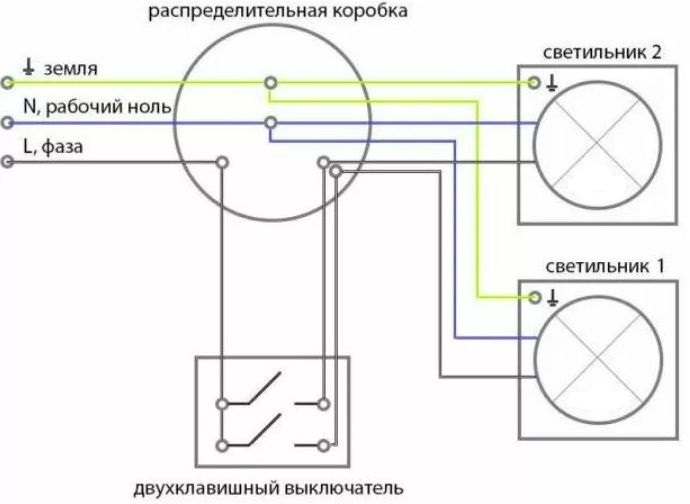

Подключение светильников выполняется по трехпроводной схеме. Фазный и нулевой провода подключаются к драйверу (блоку питания), а заземляющий – к отдельному контакту на корпусе.
