Подсветка лестницы светодиодной лентой

Мы продолжаем рассказывать об интересных вариантах использования светодиодной ленты в домашнем и промышленном дизайне интерьера. На этот раз Вы узнаете как сделать освещение лестницы одноцветной и многоцветной LED-лентой. Это универсальное решение одинаково хорошо подходит для подсветки лестничных пролетов коттеджа, загородного дома, офисного здания, торгового центра, ресторана и кафе.

Купить светодиодную ленту

Реализация красивой и эстетичной лестничной лед-подсветки вполне по силам домашнему мастеру, знакомому с основами электротехники. Светотехническую продукцию для своего индивидуального проекта можно купить в интернет-магазине «Ледрус». Наши специалисты помогут выбрать smd-ленту и дополнительное оборудование, рассчитать параметры блока питания.

Какую светодиодную ленту выбрать для освещения лестницы

Разберем критерии выбора лед-ленты, которые необходимо учитывать при проектировании индивидуальной светодиодной системы освещения лестничных пролетов.

Электропитание

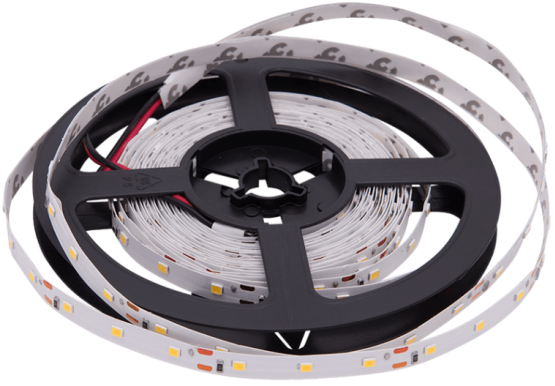

Для установки внутри зданий и помещений применяется лента на 12 В и 24 В, которая продается в стандартных 5-метровых рулонах. 24-вольтовая модификация предпочтительнее по нескольким причинам: меньший рабочий ток, провода меньшего сечения, питание подается только с одной стороны.

Тип и мощность светодиодов

Монохромная подсветка выполняется чаще всего led-лентой со светоизлучающими диодами типоразмера SMD2835 или SMD3528. Яркость свечения зависит от величины мощности led и плотности их размещения на одном погонном метре. Более плотная компоновка способствует лучшей однородности светового потока.

Если Вам хочется сделать разноцветную подсветку, то оптимальным выбором будут трехкристальные светодиоды SMD5050, состоящие из кристаллов зеленого, красного и синего цвета свечения. Для управления понадобится специальный RGB-контроллер.

Цветовая температура

Эта характеристика актуальна для одноцветных SMD-светодиодов. Она выбирается, исходя из комфортности восприятия света. Варианты: теплая, холодная, нейтральная категория в диапазоне от 1800 К до 6500 К.

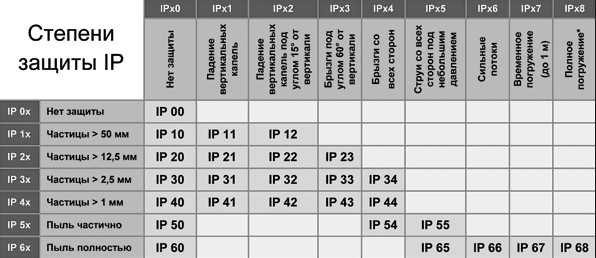

Защита от влаги и пыли

Для внутренних помещений обычно достаточно исполнения с уровнем защиты IP55. Но при повышенной влажности и частых мокрых уборках предпочтительнее модели категории IP65.

Расчет длины ленты и мощности блока питания

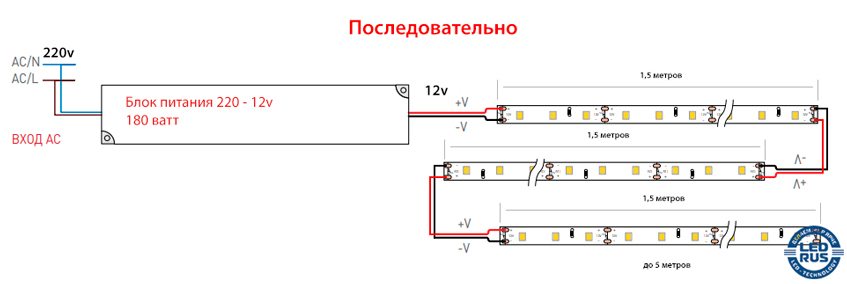

Предположим, что Вы решили подсветить лестничные ступеньки. Их общее количество 10 штук, ширина – 1 метр. Таким образом, понадобится 10 метров ленты или два пятиметровых рулона. Лед-лента нарезается на метровые фрагменты, которые соединяются последовательно в шлейф общей длиной не более 5 метров.

Превышение длины шлейфа свыше 5 метров не допускается. Причины – большое падение напряжения, уменьшение яркости, перегорание токоведущих дорожек на печатной плате.

Получается два шлейфа по пять метров. Можно подключить их к отдельным маломощным блокам питания, или параллельно к одному, более мощному, преобразователю AC/DC.

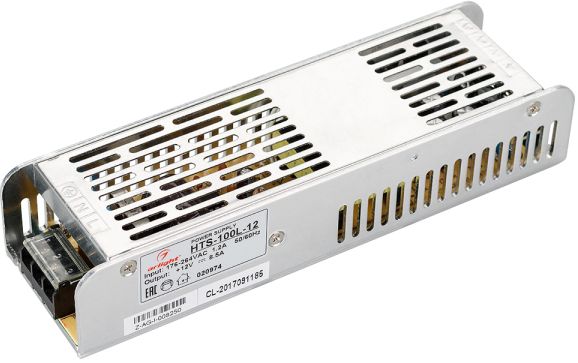

Затем нужно подсчитать суммарную мощность нагрузки и добавить к ней запас 25%. Допустим получилось 100 Вт, прибавляем еще 25 Вт, получаем 125 Вт. Именно по этому показателю требуется подбирать паспортную мощность блока питания.

Диммер, RGB-контроллер и усилитель для лестничной подсветки лед-лентой

Дополнительное оборудование понадобится в трех случаях:

• необходима регулировка яркости – устанавливается диммер;
• используется многоцветная лед-лента – устанавливается контроллер-RGB;
• мощности диммера/контроллера недостаточно – добавляется усилитель.

Все эти приборы подключаются в электрическую цепь между блоком питания и лентой. Варианты подключения показаны на рисунках:

Типовые схемы подсветки лестницы LED-лентой

Схема лестничной подсветки реализуется на основе выбора оптимального варианта, учитывающего совокупность нескольких важных параметров:

• размещение лед-ленты – на ступеньках (внизу, на боковых поверхностях), на стене, на перилах;
• включение освещения – выключатель, датчик движения;
• режимы led-подсветки – стандартный, дневной, ночной.

Самое простое и недорогое решение предусматривает монтаж ленты на ступеньках/стене и установку двух проходных выключателей: внизу и вверху лестницы. Вы включаете свет одним выключателем, поднимаетесь или спускаетесь по лестничному маршу и отключаете лед-подсветку другой клавишей. Можно добавить в схему реле времени, которое будет автоматически выключать свет после заданного временного промежутка.

Интересным вариантом является включение в схему контроллера «умная лестница», позволяющего задавать параметры дневного (яркого) и ночного (спокойного, неяркого) освещения. В комплект входит датчик, реагирующий на уровень освещенности. Можно вообще отключить режим подсветки на светлое время суток.

Схема с датчиком движения

Наиболее комфортным для пользователей решением считается схема, реализованная на инфракрасных или ультразвуковых сенсорах движения. Датчики реагируют на приближение человека и выдают сигнал на контроллер, который включает/отключает светодиодную ленту.

Любители эксклюзива ставят сенсоры на каждую ступеньку и любуются, как свет плавно перемещается по мере их движения вниз или вверх. Конечно, это довольно затратно, но зато очень оригинально.

Монтаж светодиодной ленты на лестнице

Монтажные работы выполняются в соответствии с выбранной схемой лед-освещения лестницы. Светодиодные ленты монтируются либо непосредственно на поверхности ступенек (стены, перил), либо на алюминиевом профиле, обеспечивающем дополнительный теплоотвод.

Можно просто наклеить ленту, имеющую клейкую основу, или закрепить ее монтажными скобами.

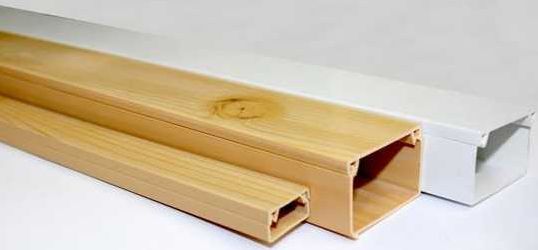

Нужно выбрать удобные места для установки блока питания, дополнительных приборов и сенсоров, а также трассы прокладки соединительных проводов. Проводку лучше спрятать в пластиковые кабель-каналы.

Важно учитывать, что для электропитания 12 В требуются проводники сечением 1,5 мм2, а для 24 В – 0,75 мм2.

Блок питания подключается к электросети 220 В через обычный одноклавишный выключатель. А остальные устройства запитываются напряжением 12/24 В уже непосредственно от него.

Соединение LED-ленты с питающими проводниками можно выполнить с помощью пайки или специализированных коннекторов.

Коннекторы не рекомендуется применять при влажной окружающей среде: общая высокая влажность или частая мокрая уборка. Из-за быстрого окисления контактов возникнет серьезная проблема с работоспособностью светодиодной ленты.

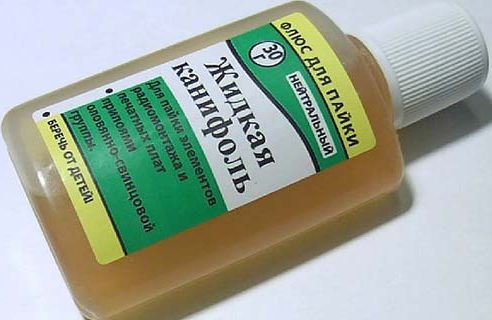

Для пайки используйте паяльник не более 25 Ватт и натуральную канифоль.

По завершении монтажа следует проверить мультиметром значения всех питающих напряжений, от блока питания до лед-ленты. Затем проверяется корректность срабатывания системных датчиков, а также правильность функционирования заданных режимов работы.

Фото примеры подсветки лестницы светодиодной лентой

Предлагаем посмотреть разнообразные варианты выполнения лестничного освещения с помощью светодиодной ленты. Вы можете учесть особенности этих решений при разработке собственного проекта:
