Освещение в гараже и смотровой яме: виды и как сделать?

Какое освещение для гаража лучше?

Гараж – это не только место для хранения автомобиля, но и зачастую небольшая мастерская для выполнения мелких ремонтных работ. Автовладельцы оборудуют гаражное помещение смотровой ямой, верстаком, стеллажами для хранения запчастей и инструмента. В результате гаражное пространство разделяется на отдельные зоны, каждую из которых необходимо качественно осветить.

Оптимальным решением является организация комбинированного освещения, состоящего из общего и локального. Общий свет включается при входе в гараж, позволяя заниматься всеми повседневными делами. Включение местной подсветки понадобится для улучшения освещенности конкретной локации, например, рабочего стола или шкафчика с деталями.

При планировании гаражного освещения необходимо учитывать важные нюансы:

• Общее освещение должно быть равномерным по всей площади помещения.
• Следует использовать осветительные приборы с матовым экраном или плафоном, чтобы избежать ослепляющего эффекта.
• Нужно сочетать источники рассеянного и направленного света, позволяющие получить оптимальную освещенность каждого участка.
• Светлое покрытие стен и потолка улучшает освещенность благодаря отражению светового потока. И наоборот, отделка темного цвета поглощает свет.
• Светильники общего и локального освещения требуется подключать к электросети 220 Вольт через независимые клавишные выключатели.

Виды светильников для гаража

Выбор гаражных осветительных устройств зависит от их назначения. Лучше отдать предпочтение светодиодным светильникам, превосходящим конкурентов по всем характеристикам. Они потребляют меньше электроэнергии, обладают высокой светоотдачей, работают надежнее и дольше. Экологичное исполнение позволяет утилизировать изделия без всяких проблем.

Классифицируем стационарные осветительные приборы по видам их применения:

Общее освещение.

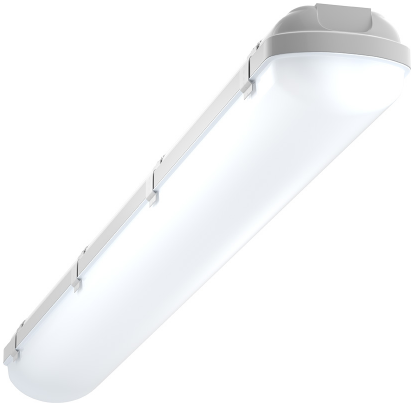

Реализуется при помощи потолочных светильников, устанавливаемых, как правило, накладным способом. Хорошо зарекомендовали себя линейные источники света с led лампами-трубками типа Т8 различной длины и мощности. Это аналоги классических люминесцентных светильников ЛСП. Для стандартного гаража площадью 20-25 кв. метров достаточно двух-трех светильников.

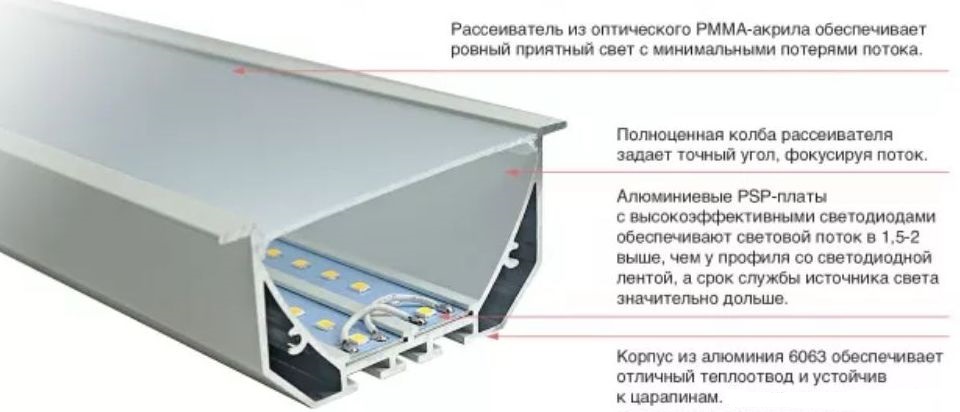

Популярностью пользуются профильные светильники, длина которых варьируется от 0,2 до 3 метров. Конструкция состоит из алюминиевого профиля с закрепленной внутри него жесткой линейкой со светодиодами. Светоизлучатели закрыты светорассеивающим экраном, формирующим мягкое и однородное свечение.

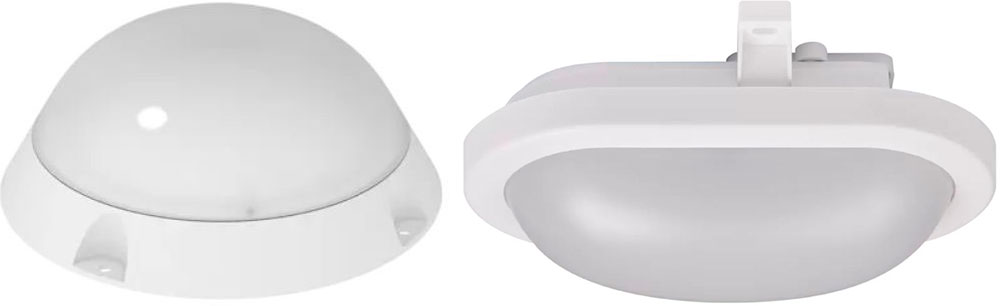

Можно устанавливать точечные осветительные приборы разного размера и формы. Для эффективного освещения гаража потребуется 8-10 штук в зависимости от условий проекта. Также для подсветки отдельных зон зачастую используются влагозащищенные накладные светильники небольших размеров.

Локальная подсветка.

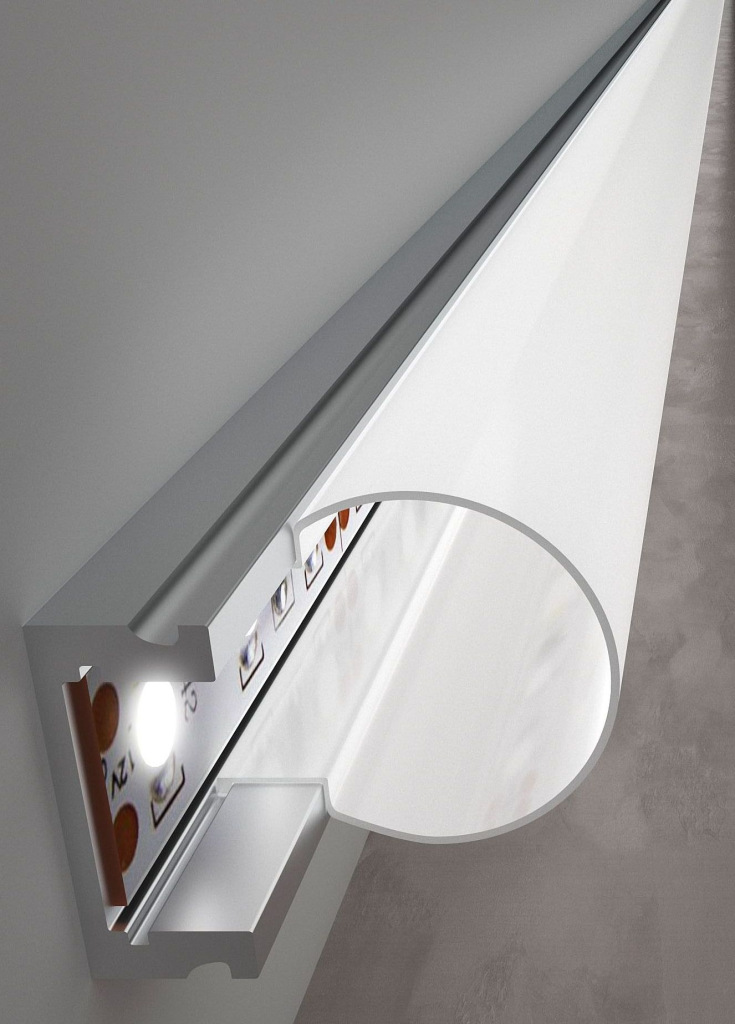

Наиболее целесообразным решением является установка настенных осветительных устройств. Возможно использование как линейных, так и точечных светильников подходящего размера и яркости. Постепенно становится популярным применение светодиодной ленты. Ее монтаж производится при помощи алюминиевого профиля со светорассеивающим экраном. Лента наклеивается внутри профиля, закрывается светорассеивателем – и готов вполне технологичный светильник, который легко можно закрепить на стене.

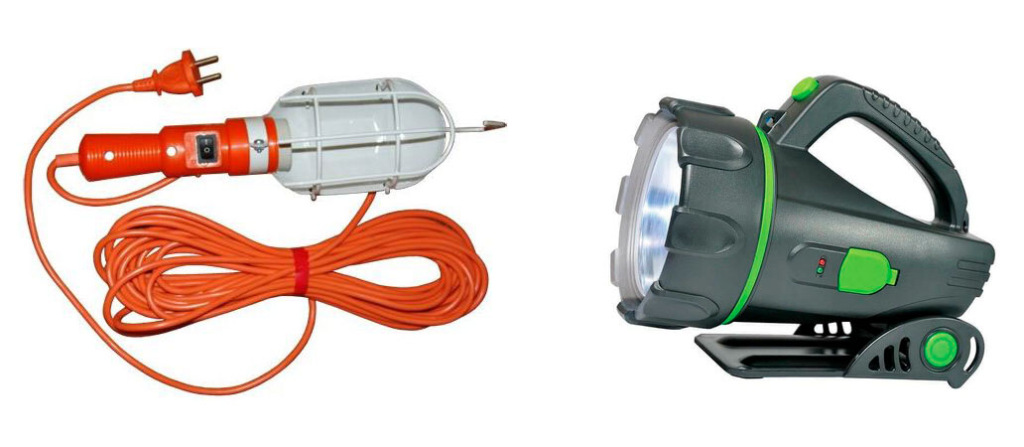

Помимо стационарного осветительного оборудования в гараже используются переносные лампы, которые подключаются к розеткам электросети. Более удобны в пользовании автономные переносные фонари на аккумуляторах.

Как лучше расположить светильники и выключатели в гараже?

В соответствии с требованиями СП 52.13330.2011 освещенность гаража должна составлять 75 Люкс, а для локации, где осуществляется техническое обслуживание и ремонт, норма увеличивается до 200 Люкс. Гарантированно получить такую освещенность можно, если воспользоваться программой Dialux. Она автоматически рассчитывает нужное количество осветительных приборов и определяет точки их размещения. Результат выводится в графическом виде. Для расчетов потребуется план помещения и ies файл с фотометрическими параметрами светильников.

С помощью формулы возможен лишь приблизительный расчет числа осветительных устройств (N).

N= EхSхH/F

• N – количество светильников
• Е - норма освещенности (Люксы)
• S – площадь гаража
• F - световой поток одного светильника (Люмены)
• Н - коэффициент высоты потолка (единица, если высота менее 2,7 м).

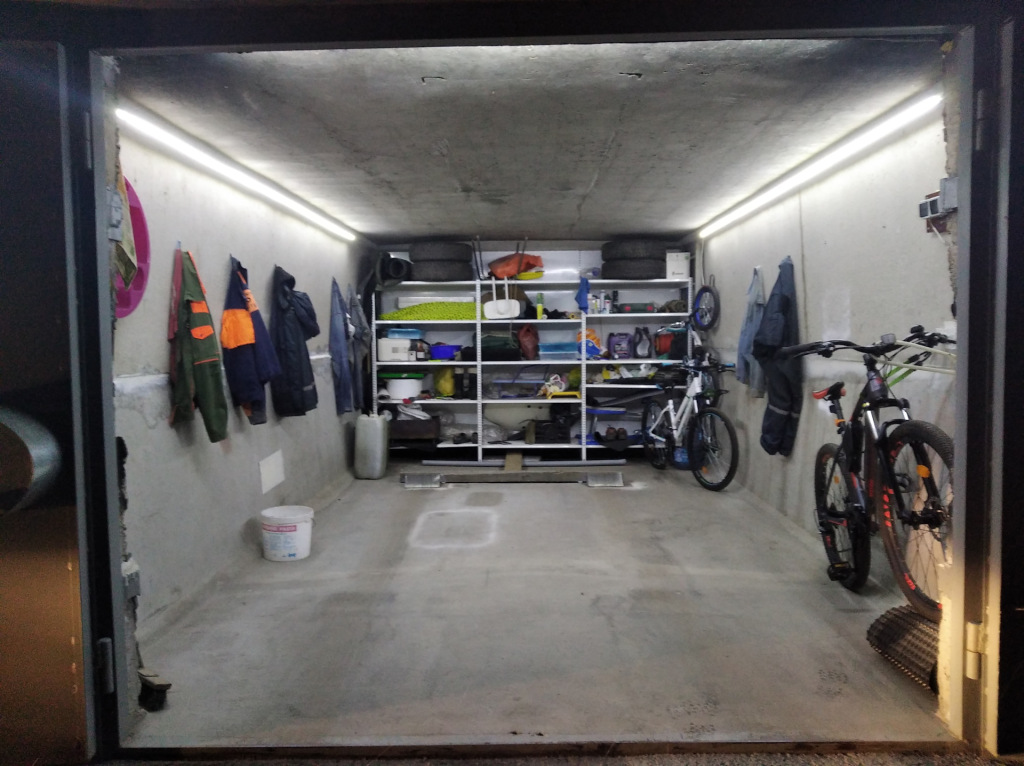

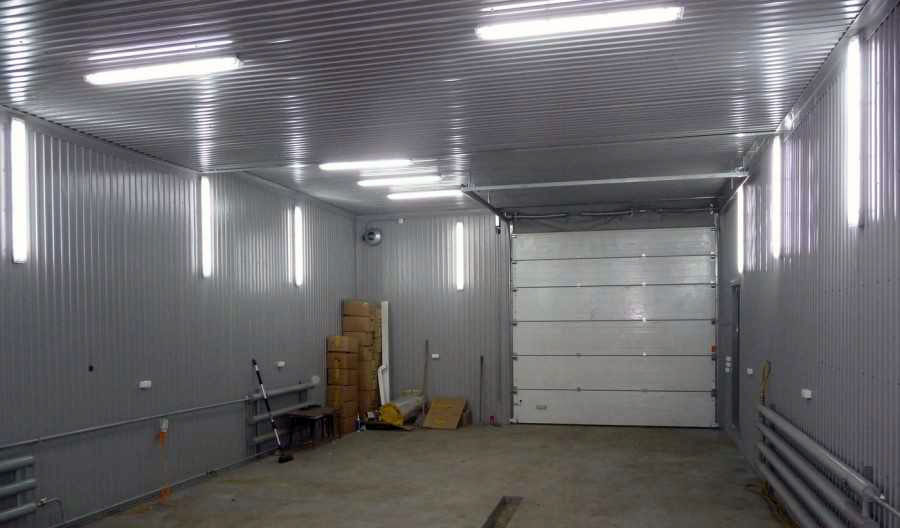

Самым оптимальным вариантом расположения осветительных приборов на потолке является рядный способ. Линейные или точечные светильники располагаются в 2-3 ряда, исходя из ширины потолка. Максимальный отступ от стен – 0,5 метра. В этом случае свет беспрепятственно достигает поверхности пола, даже если околостенное пространство занято высокими шкафами, навесными шкафчиками и столами.

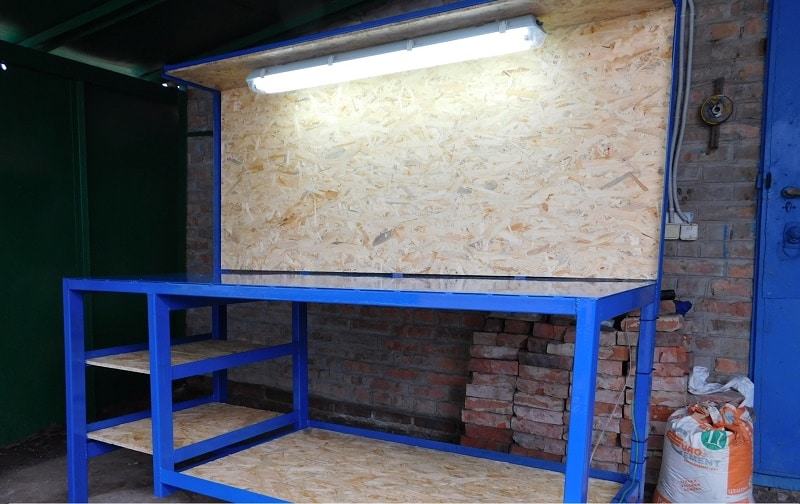

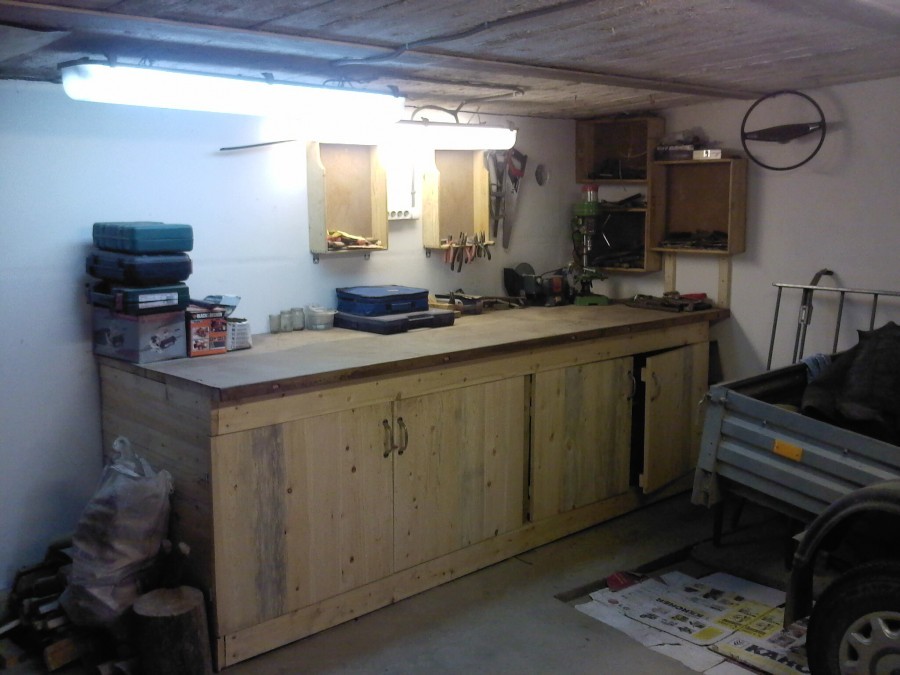

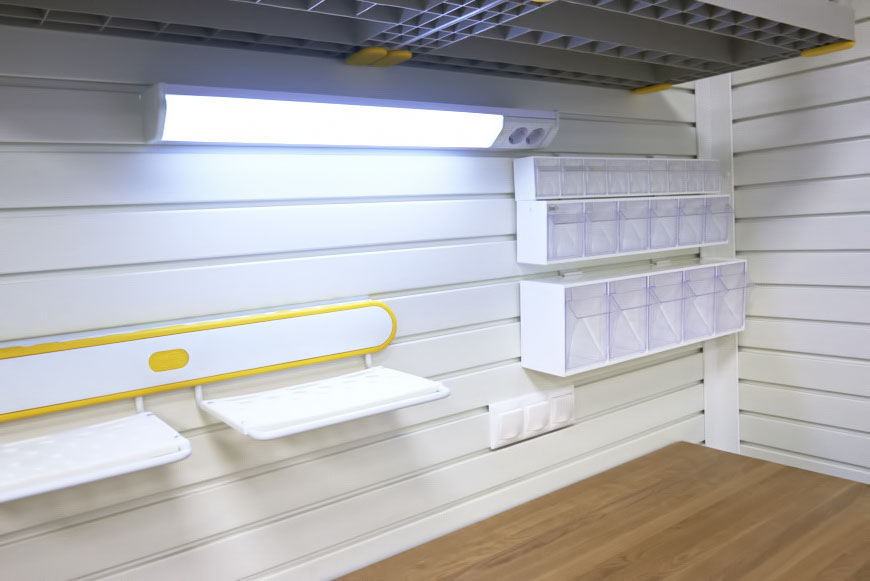

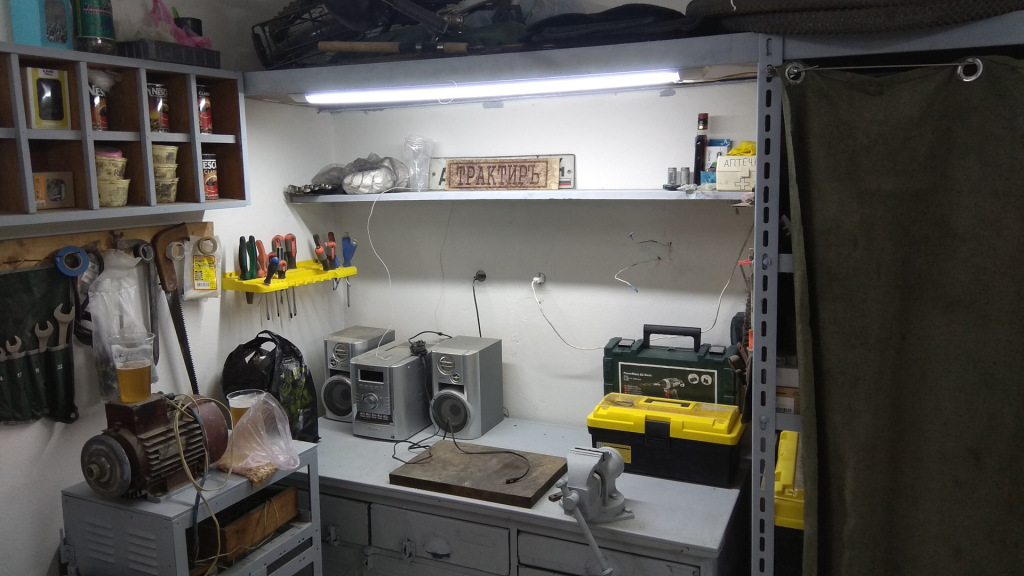

Настенные светильники можно размещать либо в одну линию по периметру гаража, либо точечно – над рабочими зонами. В верхней части стены лучше устанавливать линейные осветительные приборы. Любые точечные источники света оптимально размещать над верстаком, местом для электромонтажных и слесарных работ и т.п. Профиль с led лентой хорошо подходит для монтажа на предметах мебели и на стене над столами.

Для удобного управления гаражным освещением целесообразно установить отдельные выключатели потолочных и настенных светильников. Более того, можно управлять потолочным освещением с двух- или трехклавишного выключателя, включая ряды осветительных приборов по отдельности. Сделать это несложно. Понадобиться проложить отдельные фазные провода к каждому ряду с их коммутацией разными секциями выключателя.

Клавишный выключатель общего освещения необходимо разместить возле входа, слева или справа – кому как удобнее. Выключатели местных источников света лучше монтировать непосредственно возле светильников. Задача значительно упростится, если приобрести модели со встроенными выключателями.

В итоге осветительная система должна обеспечивать комфортное выполнение всех имеющихся задач. Конечной целью является достаточность светового потока в любой локации гаража. Разумно вначале подготовить чертеж с точками монтажа светильников и выключателей, трассами прокладки электропроводки.

Кабельные линии оптимально прокладывать в пластиковых кабель-каналах, защищающих их от механических воздействий и попадания влаги. При повышенной влажности в помещении следует выбирать светильники с классом защиты не менее IP44. Нельзя использовать один автомат в электрощите для питания осветительного оборудования и розеток. Необходимо распределить нагрузку по разным автоматам.

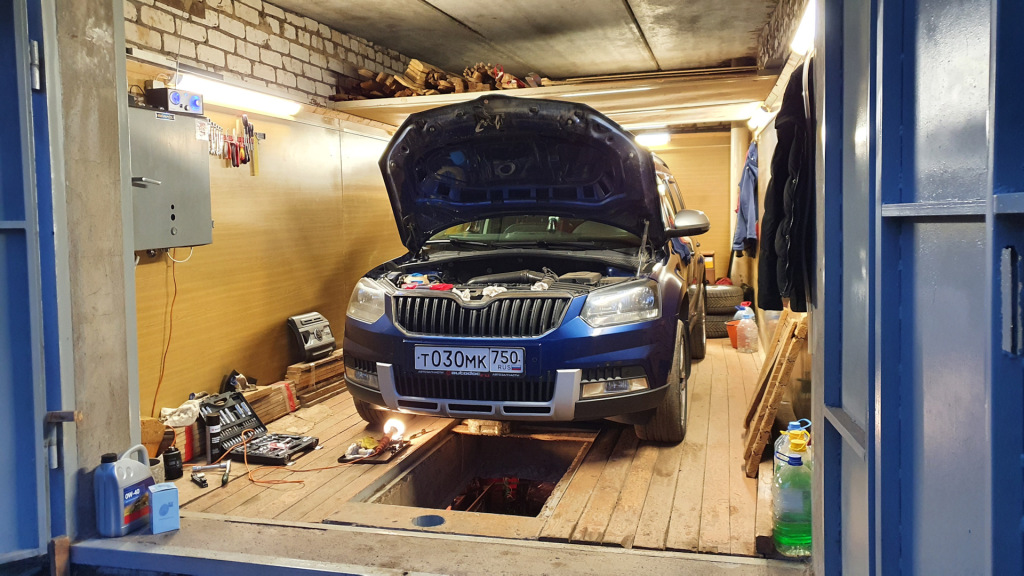

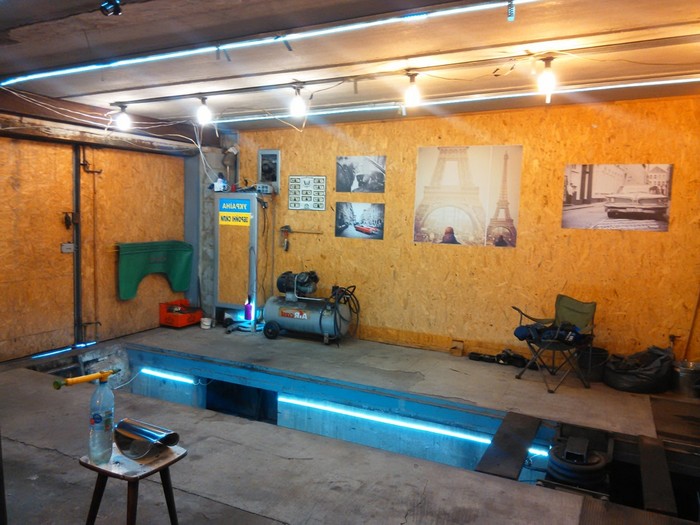

Освещение ямы в гараже

Согласно требованиям ПУЭ (“Правила устройства электроустановок”) допускается размещать в осмотровой яме стационарные светильники на напряжение до 50 Вольт и переносные светильники на напряжение не более 12 Вольт. Соответственно, в яму можно подавать только низковольтное напряжение, а трансформаторы и блоки питания должны размещаться снаружи.

Под эти условия идеально подходят светодиодные осветительные приборы, рассчитанные на напряжение 12 и 24 Вольта. Их класс защиты должен быть не менее IP65. Блок электропитания AC/DC и выключатель устанавливаются в удобном месте. Проводка прокладывается в кабель-канале из пластика. Обычно светильники располагаются по периметру стен на высоте 80-100 см от уровня пола. Для подключения “переноски” устанавливается настенная 12-вольтовая розетка во влагозащищенном исполнении.

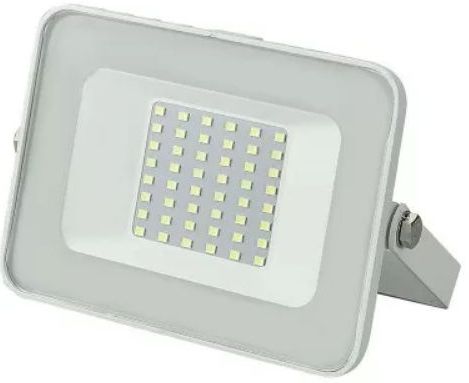

Здесь будет уместно напомнить, что яма предназначена для осмотра и ремонта ходовой части, двигателя, коробки, других агрегатов автомобиля. Поэтому важно осветить не только саму смотровую яму, но и днище машины. Для этой цели часто устанавливают малоразмерные светодиодные прожекторы. Их обычно размещают на противоположных коротких стенах ямы, таким образом, чтобы световые пучки были направлены вдоль ямы и вверх. Конструкция прожекторов позволяет изменять угол наклона и качественно подсвечивать нужный участок днища.

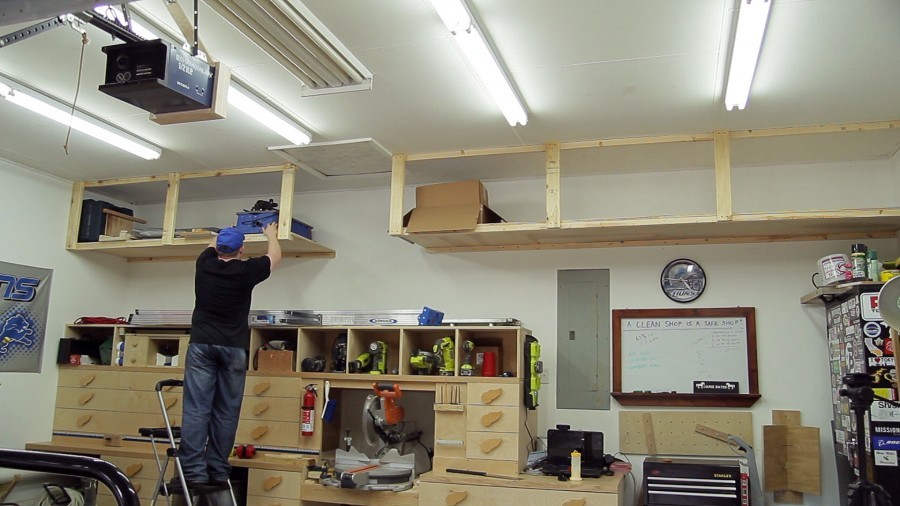

Фото примеры гаражного освещения
