Диммер: что это, как работает и как его подключить?

Что такое диммер?

Диммер – это электронный регулятор яркости светового потока, излучаемого светодиодными светильниками и LED лентами. Он позволяет плавно изменять яркость вручную, от максимума до минимума, вплоть до полного отключения света.

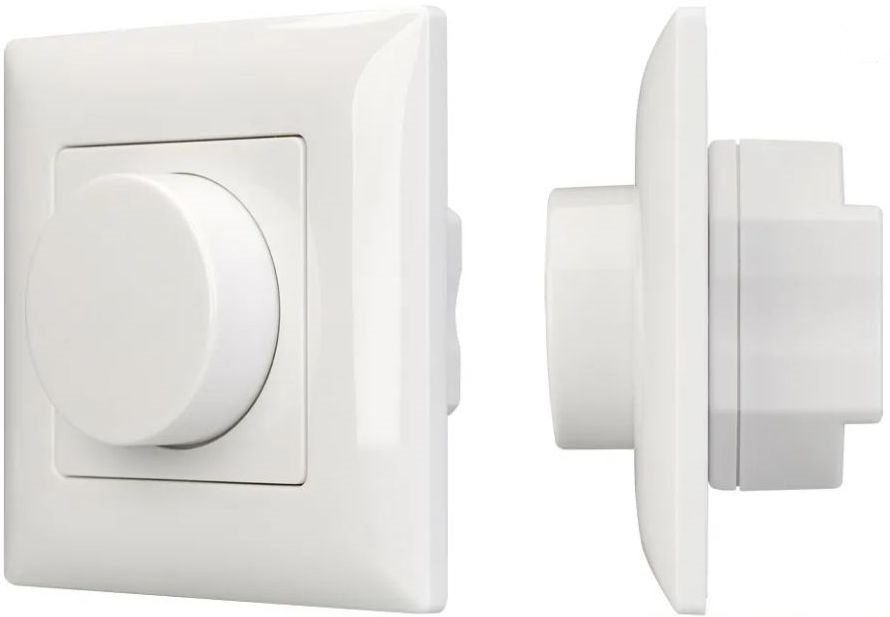

Обычно стандартный комплект состоит из блока диммера и выносного регулирующего элемента – настенной панели с сенсором или поворотной ручкой либо дистанционного ИК пульта (радиопульта).

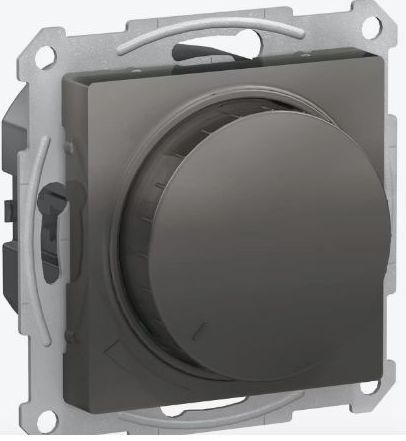

Самые простые симисторные диммеры выпускаются в форм-факторе моноблока со встроенным регулятором, который устанавливается вместо клавишного выключателя.

Преимущества использования:

• Возможность выбора комфортного уровня освещенности в зависимости от конкретной ситуации.
• Снижение энергопотребления.
• Увеличение срока службы светотехнического оборудования.

Светорегуляторы бывают различного типа: от простейших аналоговых моделей на симисторах до сложных цифровых на микропроцессоре. Они отличаются схемными решениями и принципом действия. Разные виды диммеров применяются для управления одним источником света или целой группой осветительных приборов.

Важно знать!

Светильники и люстры (на лампах, встроенных светодиодных сборках и COB матрицах)

• Не все лед лампы поддерживают диммирование. Только модели со специализированным драйвером, встроенным в их цоколь. Обычно на упаковке изделий указана опция светорегулирования.
• Осветительные приборы со встроенным (не сменным) источником света на светодиодах должны быть оснащены диммируемым драйвером, совместимым с устанавливаемым диммером.

Светодиодные ленты
Регулировка яркости свечения возможна только при использовании диммируемого блока электропитания.

Принцип работы диммера

Рассмотрим, как работают регуляторы света различного вида.

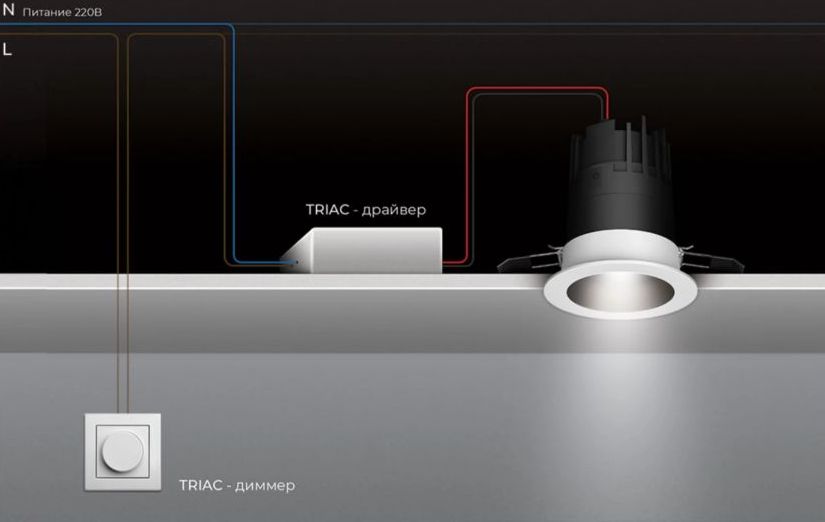

TRIAC

Используется для управления ламповыми и безламповыми светильниками, а также светодиодными лентами. Дешев, прост в монтаже и подключении, поскольку не требует прокладки дополнительных проводов. Светорегулятор управляет всеми осветительными приборами, присоединенными к одной электрической линии освещения.

Диммер работает в режиме “ключа”, отключающего подачу переменного электротока на определенный временной промежуток. Задача реализуется за счет отсечки части токовой синусоиды по ее заднему фронту. Чем больше период отсечки, тем меньше яркость свечения. И наоборот.

Светорегулирующие устройства изготавливаются на базе полупроводниковых симисторов или мощных биполярных транзисторов.

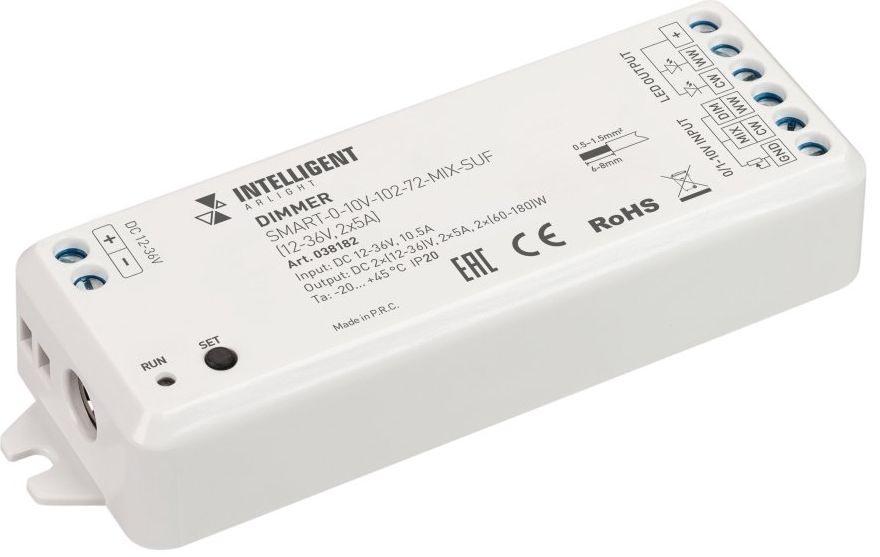

Стандарты 0-10В и 1-10В

Применяются для регулировки яркости светильников и лед лент. Принцип работы основан на изменении величины управляющего сигнала, передаваемого на блок электропитания по двум отдельным проводам. Сигнальное напряжение изменяется от 0 до 10 Вольт и от 1 до 10 Вольт соответственно. При этом пошагово, на 10% меняется яркость свечения. Регулировка осуществляется потенциометром, размещенном в настенной панели.

Стандарт 0-10В позволяет снизить яркость до нуля и отключить свет полностью. В варианте 1-10В такая возможность отсутствует.

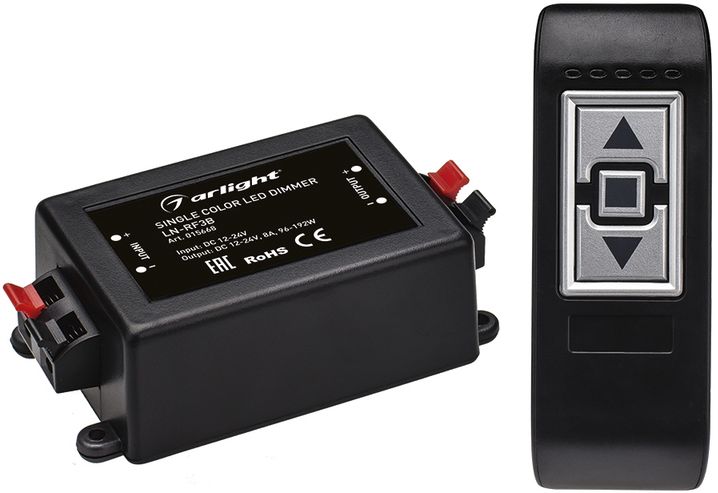

Диммеры с широтно-импульсной модуляцией (ШИМ)

Эти устройства используются для регулировки яркости светодиодных лент.

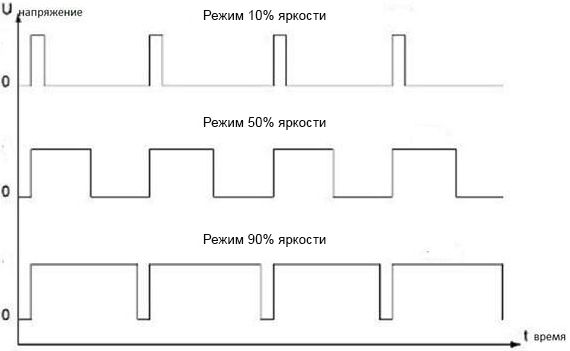

Напомним, что для питания лент требуется стабилизированное постоянное напряжение. ШИМ диммирование работает по принципу: подача электропитания включена или отключена. При этом величина напряжения остается неизменной. Изменение длительности импульсов состояния “Включено” и “Отключено” определяет уровень яркости свечения. Это хорошо видно на графике, показанном ниже.

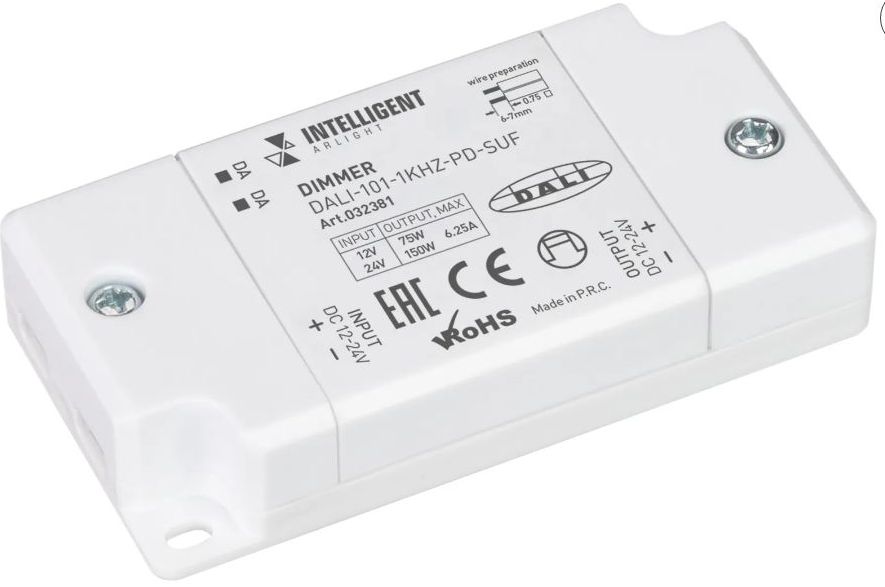

Цифровой протокол освещения DALI

Наиболее технологичное решение для проводных диммерных схем. Оно используется как в обычной квартирной осветительной сети, так и в квартирах, оборудованных системой “Умный дом”. Применение DALI целесообразно только для организации управления большим количеством осветительных приборов (до 64 штук). Это идеальный способ для создания разнообразных сценариев освещения и светового зонирования комнат.

Основой DALI является цифровая двухпроводная шина, к которой подключается все осветительное оборудование. Для регулирования яркости, а также включения/отключения источников света применяются специальные сигналы. Все осветительные приборы имеют индивидуальные адреса, по которым передаются управляющие команды. Протокол выгодно выделяется среди прочих конкурентов высокой точностью и плавностью регулировки интенсивности светового потока.

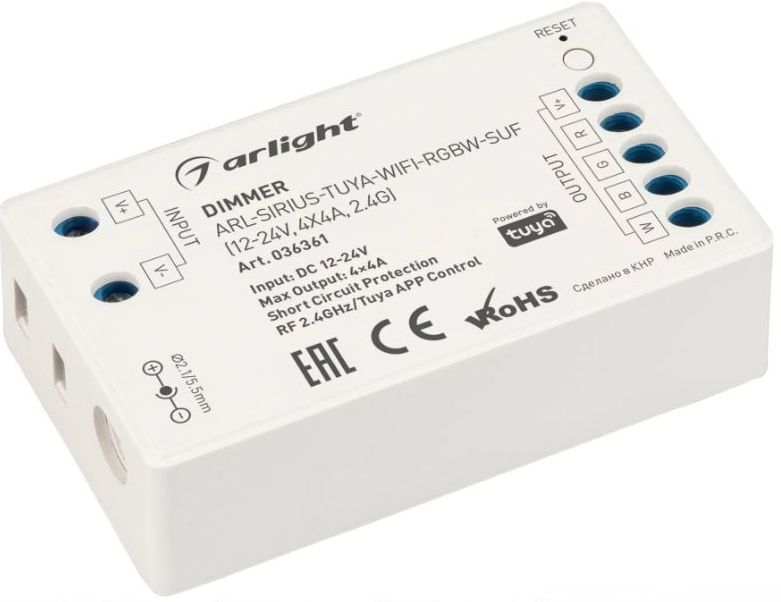

Беспроводной протокол TUYA

Позволяет управлять любым светотехническим оборудованием с компьютера, планшета и смартфона по радиоканалу сети Wi-Fi.

Также возможно управление с настенной беспроводной радио-панели. Этот протокол совместим со стандартами TRIAC, 0-10V (1-10V), DALI.

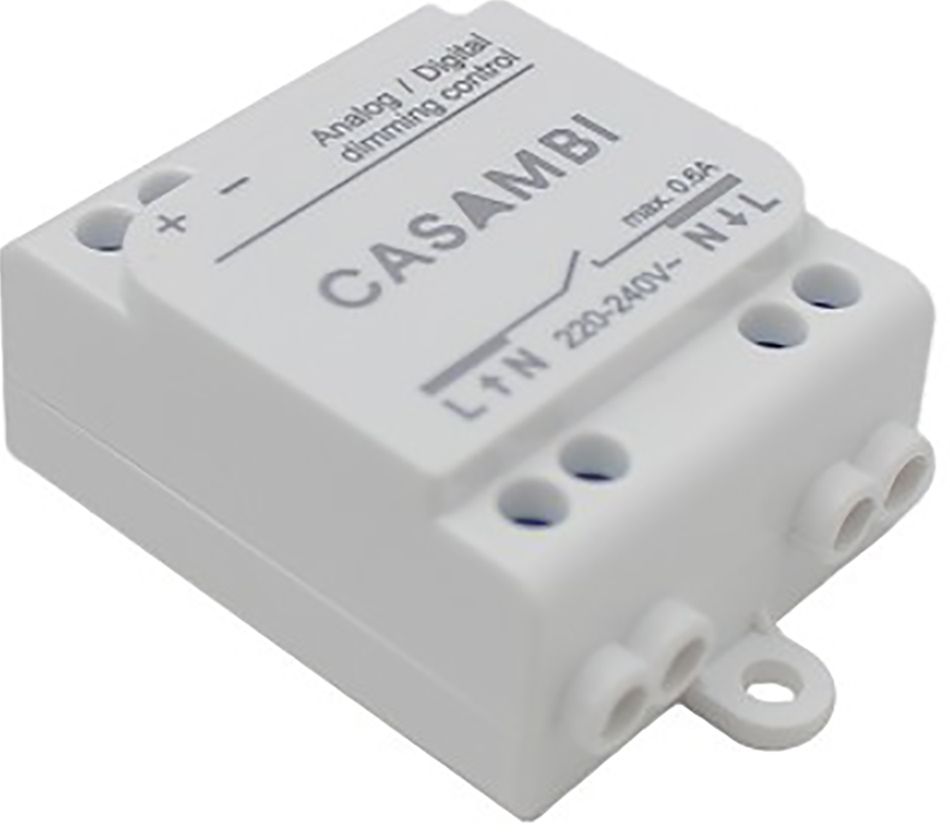

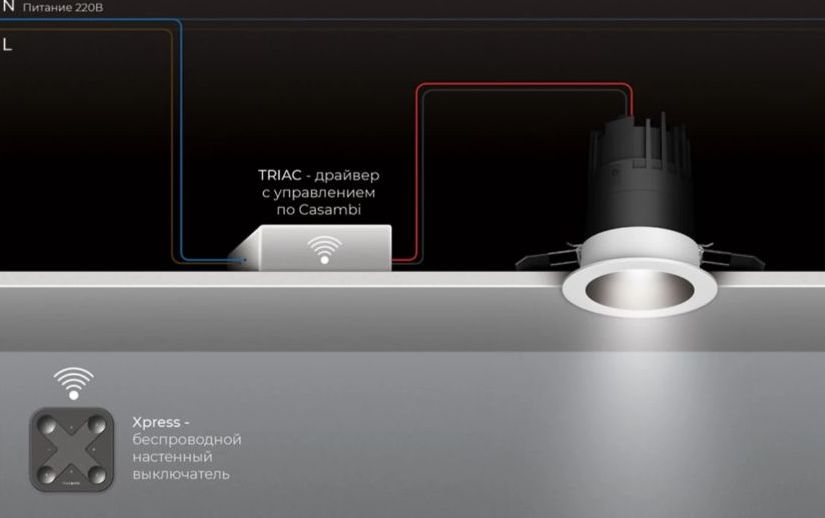

Casambi

Практически полный аналог предыдущего варианта по функционалу и совместимости, отличающийся дистанционным управлением по технологии Bluetooth Low Energy.







Схемы подключения диммера

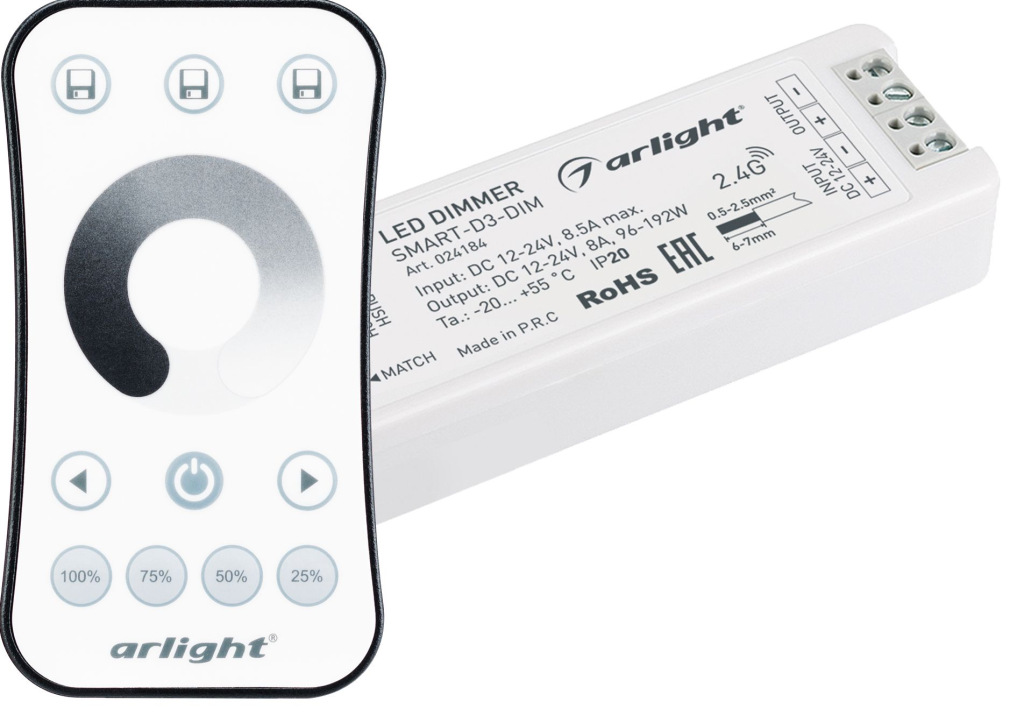

Светодиодная лента

ШИМ светорегулятор подключается стандартно между блоком электропитания и лентой с соблюдением полярности присоединения монтажных проводов.



Светильники



Правильно подключить диммер к одному или нескольким светильникам также несложно. Главное соблюдать все особенности соединения всех функциональных блоков в соответствии с показанными ниже схемами. А также подсоединять межблочные провода согласно маркировке, нанесенной на клеммные колодки блоков.

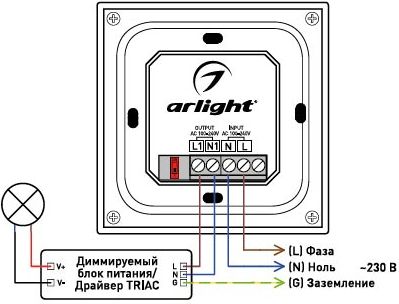

Протокол диммирования TRIAC

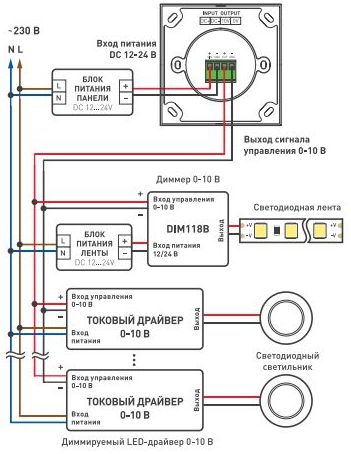

Протокол диммирования 0-10В

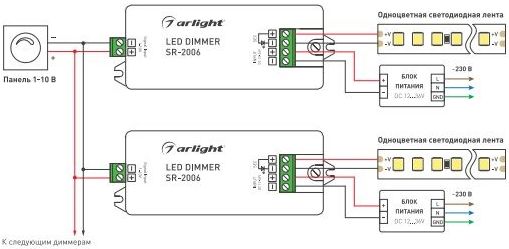

Протокол диммирования 1-10В

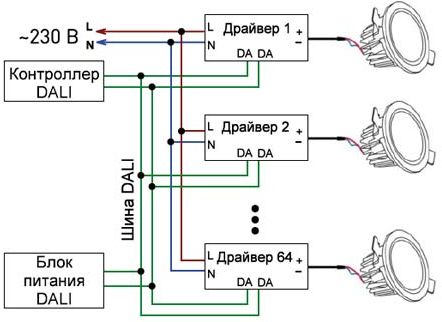

Протокол диммирования DALI
