Нормы освещенности

В этой статье мы расскажем про нормы искусственной освещенности жилых и производственных помещений. Вы узнаете кто разрабатывает нормы освещения и сколько люкс необходимо для объектов различного назначения, от жилых комнат до подземных переходов. После прочтения статьи Вы сможете сделать самостоятельный расчет освещенности комнаты и оптимального количества светильников.

Нормы освещенности - что это такое

Нормирование освещенности является важным вопросом, который решается специализированными государственными органами. Разработанные нормы позволяют оценить достаточность света в помещении или на территории объекта. Освещенность измеряется в люксах, и ее величина зависит от особенностей помещения/объекта. 1 люкс соответствует освещенности 1 квадратного метра площади световым потоком с интенсивностью в 1 люмен.

Нормы освещенности всегда учитываются при проектировании зданий, сооружений, производственных и инфраструктурных объектов. Их значения указываются в руководящих документах, утвержденных правительством Российской Федерации и являющихся правовой базой при выполнении строительно-монтажных работ.

Государственные нормы освещения

Российские стандарты освещенности определяются СНИП 23-05-95 «Естественное и искусственное освещение», разработанного в 1995 году и периодически обновляемого в соответствии с современными требованиями. Действующей на сегодня версией является свод правил СП 52.13330.2011. Приведем пример из этого документа – нормы освещения детских садов:

Освещаемые объекты	Средняя освещенность, Лк (не менее)
Комната для игр, музыки, гимнастики, столовые	400 Лк (на полу)
Раздевалка	300 Лк (на полу)
Медицинский кабинет, изолятор для заболевших	300 Лк (на полу)
Приемные	200 Лк (на полу)
Спальни	100 Лк (на полу)

Санитарные нормы освещенности стандартизованы положениями СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий». Сборник санитарных правил в обязательном порядке используется проектными и монтажными организациями, которые участвуют в строительстве жилых домов, школ, детских садов, больниц, магазинов и т.д.

Индекс цветопередачи

Индекс цветопередачи CRI/Ra показывает уровень тождественности цвета предмета, освещенного искусственным светом, по сравнению с естественным светом. Одна единица Ra – наихудшая цветопередача, а сотня Ra – наилучшая. С увеличением значения Ra зрение более правильно воспринимает цветовую гамму окружающих объектов.

СНиП 23-05-95 регламентирует нормы цветопередачи:

• 90-100 – торговые центры, музеи, галереи;
• 70-90 – жилые помещения и офисы, спортивные залы;
• 50-70 – складские комплексы, хозяйственные помещения.

Если лампочки накаливания имели CRI, близкий к 100, то светодиодные источники света разных брендов отличаются значительным разбросом этого параметра. Поэтому рекомендуется уточнять индекс цветопередачи в описании продукции или у продавца.

Уровень освещенности

Уровень/норма освещенности зависит от назначения помещения, объекта или территории. Например, в лабораториях, предназначенных для выполнения точных работ – 500 люкс. А для автомагистралей класса А1 норма составляет всего лишь 30 люкс.

Коэффициент пульсации света

В соответствии с ГОСТ Р54945-2012, под коэффициентом пульсации Кп понимается отношение разности максимальной и минимальной величины освещенности к ее удвоенному среднему значению.

Формула расчета:

В СНиП 23-05-95 отмечено, что Кп освещенности на рабочих местах не должен превышать 10-20% (в зависимости от вида работ). Учитываются пульсации с частотой менее 300 Гц, поскольку более высокий частотный диапазон уже не воспринимается нашим зрением.

СанПиН 2.2.2/2.4.1340-03 нормирует коэффициент пульсаций при работе с компьютером в 5%.

Производители светодиодных светильников и ламп заявляют о Кп ниже 10%. Однако для проверки этой информации необходимо производить соответствующее тестирование продукции.

Температура цвета

Человеческое зрение воспринимает цветовую температуру свечения в диапазоне 3000-6500 Кельвинов. Это расширенный спектр белого света с различными оттенками. Данная характеристика нормируется несколькими пунктами СанПиН 2.4.2.2821-10, в которых определяются оттенки цвета для освещения учебных заведений и жилых помещений, а именно: белый базовый, тепло-белый и естественно-белый. Соответственно – спектральный участок 2700-4500 Кельвинов.

В свою очередь, исследования ученых показывают, что цветовая температура светового потока по-разному влияет на человеческий организм:

• 3000-3500К – теплое свечение расслабляет и способствует хорошей релаксации. Это лучший вариант для жилых помещений;
• 4000-5700К – нейтральный оттенок, повышающий работоспособность. Оптимален при организации рабочих мест в офисе и на предприятии;
• 6000-6500К – холодный белый цвет, оказывающий угнетающее воздействие на человеческую психику. Отличается четкостью и контрастностью, резко выделяющими предметы. Применяется только в нежилых, малопосещаемых помещениях, таких как склады.



Нормы освещенности жилых помещений



Параметры освещенности для жилых домов и помещений нормируются положениями СП 52.13330.2011. Яркий свет требуется далеко не всегда, что показывает таблица, демонстрирующая действующие нормы освещенности помещений:

Освещаемые объекты	Средняя освещенность, Лк (не менее)
Детские	200 Лк (на полу)
Жилые комнаты, кухни	150 Лк (на полу)
Общедомовые помещения, комната консьержа	150 Лк (на полу)
Коридоры, ванные, уборные	50 Лк (на полу)
Вестибюли, поэтажные коридоры, лестничные холлы	20-30 Лк (на полу)

Какая норма освещенности для объектов различного назначения

Улицы, дороги и площади

Освещаемые объекты	Средняя освещенность, Лк (не менее)
Автомагистрали, федеральные и транзитные трассы. Класс дороги - А
А1 Автомагистрали, федеральные и транзитные трассы, основные магистрали города (за пределами центра города) - c пропускной способностью более 10 000 ед/ч	30 Лк
А2 Прочие федеральные дороги и основные улицы (за пределами центра города) - c пропускной способностью 7 000 - 9 000 ед/ч	20 Лк
А3 Центральные магистрали, связующие улицы с выходом на магистрали А1 (в центре города) - c пропускной способностью 4 000 - 7 000 ед/ч	20 Лк
А4 Основные исторические проезды центра, внутренние связи города (в центре города) - c пропускной способностью 3 000 - 5 000 ед/ч	20 Лк
Магистральные дороги и улицы районного значения. Класс дороги - Б
Б1 Основные дороги и улицы города (за пределами центра города) - c пропускной способностью 3 000 - 5 000 ед/ч	20 Лк
Б2 Основные дороги и улицы города (в центре города) - c пропускной способностью 2 000 - 5 000 ед/ч	15 Лк
Улицы и дороги местного значения. Класс дороги - В
В1 Транспортные и пешеходные связи в пределах жилых районов и выход в город на магистрали, кроме улиц с непрерывным движением - c пропускной способностью 1 500 - 3 000 ед/ч	15 Лк
В2 Транспортные и пешеходные связи в жилых микрорайонах и выход на магистрали (жилая застройка в центре города) - c пропускной способностью 1 500 - 3 000 ед/ч	10 Лк
В3 Транспортные связи в пределах производственных и коммунально- складских зон - c пропускной способностью 500 - 2 000 ед/ч	6 Лк

Автозаправочные станции (АЗС) и стоянки

Освещаемые объекты	Средняя освещенность, Лк (не менее)
Автозаправочные станции
Места заправки и слива нефтепродуктов	20 Лк
Подъездные пути с дорог категории А и Б	15 Лк
Подъездные пути с дорог категории В	10 Лк
Остальная территория заправки, имеющая проезжую часть	10 Лк
Стоянки, площадки для хранения подвижного состава
Открытые стоянки на улицах всех категорий и микрорайнах	6 Лк

Пешеходные пространства

Освещаемые объекты	Средняя освещенность, Лк (не менее)
П1 Площадки перед входами культурно-массовых, спортивных развлекательных и торговых объектов	20 Лк
П2 Главные пешеходные улицы исторической части города и основных общественных центров, непроезжие и пред заводские площади, детские, посадочные площадки, зоны отдыха	10 Лк
П3 Пешеходные улицы, главные и вспомогательные входы парков, выставок, стадионов	6 Лк
П4 Тротуары, отделенные от проезжей части дорог, основные проезды микрорайонов, подъезды, проходы и центральные аллеи детских и учебных заведений	4 Лк
П5 Второстепенные проезды на территории микрорайонов, хозяйственные площадки, боковые аллеи, хозяйственных входы	2 Лк
П6 Боковые аллеи и вспомогательные входы парков административных округов	1 Лк

Подземные и надземные пешеходные переходы

Освещаемые объекты	Средняя освещенность, Лк (не менее)
Проходы подземных пешеходных переходов и тоннелей	75 Лк
Проходы надземных пешеходных переходов с прозрачными стенами и потолком	75 Лк
Лестничные сходы, съезды и смотровые площадки надземных пешеходных переходов с прозрачными стенами и потолком	50 Лк
Лестницы и пандусы подземных пешеходных переходов и тоннелей	45 Лк
Открытые пешеходные мостики	10 Лк

Эвакуационные пути

Освещаемые объекты	Средняя освещенность, Лк (не менее)
Пути эвакуации зон повышенной опасности	15 Лк
Пути эвакуации шириной до 2 метров	1 Лк
Эвакуационное освещение больших площадей	0,5 Лк

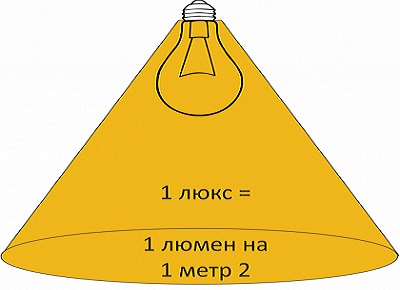

Как правильно рассчитать освещенность комнаты?

Обычно при проектировании освещения комнаты выполняют расчет количества светильников. При этом исходят из нормы освещенности, максимального наполнения пространства светом без затенения и комфортности восприятия:

N= EхSхH/F

• N – количество осветительных приборов
• Е - норма освещенности
• S – площадь помещения
• F - яркость одного светильника в люменах
• Н - коэффициент высоты потолка (равен 1 при высоте до 270 см)

Если, например, в большой гостиной всего одна люстра с плафонами и мощными лампами по 1100 люменов, то она освещает лишь центр комнаты, оставляя в тени ее периферию. Оптимально добавить еще несколько точечных светильников ближе к стенам. Тогда можно использовать менее яркие лампочки с яркостью до 900 люменов.

Вам кажется, что освещение комнат явно недостаточно? Есть возможность рассчитать их реальную освещенность по формуле:

E= NхF/SxH

• Е - освещенность в люксах
• N - число осветительных приборов
• F - яркость одного светильника
• S - площадь помещения
• Н - коэффициент высоты потолка

Допустим, результат в гостиной получился 120 Лк. Это меньше нормы, которая составляет 150 Лк. В этом случае можно добавить еще один источник света, либо выбрать более мощные и яркие лампы.

Программа Dialux

Лучшим, на сегодняшний день, способом расчета освещенности является специализированная программа Dialux. Функциональные возможности ПО позволяют учесть все важные особенности комнаты: углы рассеивания осветительных приборов, наложение световых конусов, наличие бликов, цвет поверхности стен и многое другое.

Программа формирует трехмерное изображение, показывающее освещенность в зависимости от количества и размещения источников света. Рисунок динамически изменяется по мере ввода корректировок.

Специалисты «Ледрус» имеют большой опыт работы с Dialux и выполняют весь комплекс работ по составлению плана с размерами и конфигурацией светильников, который затем преобразуется в итоговое графическое решение и расчетные показатели. Также LedRus предоставляет ies файл, содержащий фотометрические параметры от производителя светотехнической продукции.

Минимальная и максимальная норма освещенности

В стандартах приводятся усредненные значения освещенности, которые не учитывают нюансов жизнедеятельности человека в конкретном помещении. Например, на кухне обычно требуется более ярко подсветить рабочую столешницу и мойку. Поэтому, жильцы устанавливают дополнительные светильники или светодиодную ленту для локальной подсветки.

Аналогичная ситуация складывается и для других комнат, в которых нормированный уровень освещенности повышается на отдельных участках при помощи бра, торшеров, настольных ламп. То же самое происходит в производственных, административных и общественных зданиях. Более яркое освещение создается на локальных участках, требующих этого в силу своей специфики. Таким образом, фактическая освещенность рабочих мест не всегда соответствует нормам освещенности.

Отклонение от норматива в сторону минимума на 15-20% практически никак не скажется на визуальном восприятии освещения. При увеличении отклонения свет будет выглядеть более тусклым и менее комфортным.

Что важно учесть при организации освещения

Яркость светильников/ламп.

Сейчас величина яркости в люменах не составляет тайны. Ее можно увидеть в описании изделий и на их упаковке. Именно этот параметр, а не мощность характеризует интенсивность светового потока от любого источника. Разумеется, можно принимать во внимание приблизительное соотношение яркости/мощности.

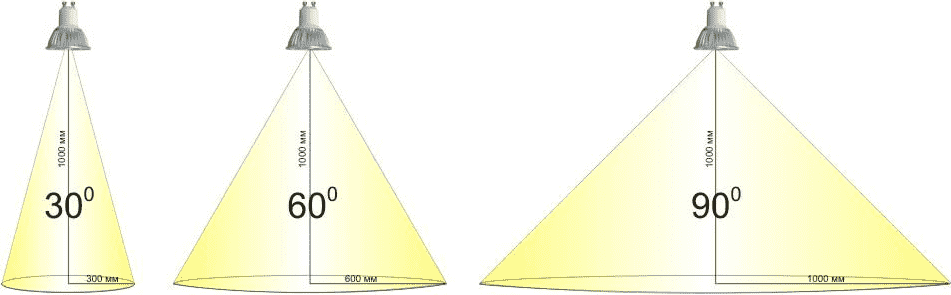

Угол рассеивания.

Это угол расхождения конуса светового излучения, который обязательно учитывается при формировании правильного освещения объекта.

• 15-60° – узкий и концентрированный световой пучок, направленный на небольшую зону. При прямом взгляде на него может вызвать даже ослепление, что весьма некомфортно;
• 160-90° – универсальное решение, обеспечивающее мягкое неакцентированное освещение;
• 190-360° – вариация с максимально рассеянным световым потоком, равномерно освещающим окружающее пространство.



По мере увеличения угла происходит уменьшение плотности светового излучения и расширение освещаемой площади.



Вторичные факторы

Цвет покрытия потолка, стен, мебели:

• светлый – улучшает освещенность, благодаря отражению светового пучка от поверхности;
• темный – наоборот поглощает свет.

Особенность зрения – наши глаза практически не различают разницу между освещенностью, например 180 и 200 люкс. А значит суперточный расчет не всегда нужен.

Дополнительные источники света – гибкий инструмент по корректировке основного и локального освещения интерьера.

Управление включением/отключением осветительной системы – датчик движения, установленный в прихожей, комнате, ванной, туалете будет автоматически включать освещение при входе и отключать при выходе. Это очень удобно и комфортно.
