Схемы подключения светодиодной ленты

Схемы подключения светодиодной ленты

Схемы подключения светодиодной ленты
  1. Какая схема подключения ленты правильная?
  2. Схемы подключения одноцветной ленты на 12/24V
    Один БП и 5м ленты (без управления)
    Один БП и более 5м ленты (без управления)
    Несколько БП и более 5м ленты (без управления)
    Один БП и 5м ленты (с диммером)
    Несколько БП и более 5м (с диммером)
  3. Схемы подключения RGB ленты на 12/24V
    Один БП и 5м ленты (с контроллером)
    Несколько БП и более 5м ленты (с контроллером)
  4. Схема подключения ленты на 220V
  5. Элементы схемы и разъемы подключения
    Блоки питания
    Провода светодиодных лент
    Маркировка контактов
    Каналы по цвету провода
    Диммеры и RGB-контроллеры
    RGB-усилители
  6. Коннекторы или пайка?
    Как паять ленту?
  7. Что важно знать перед подключением светодиодной ленты?
  8. Часто задаваемые вопросы
    Сечение проводов
    Последовательное и параллельное подключение лент
    Подключение ленты без БП
    Подключение с одной или с двух сторон
    Как удлинить провода от ленты

Чтобы подключить светодиодную ленту вы должны знать типовые схемы подключения, а также способы соединения элементов цепи. При этом, вы должны обладать минимальными знаниями в электротехнике о выборе проводников по сечению, току и потерям, а также о том, как рассчитать нагрузку для правильного выбора блоков питания и контроллеров. Рассмотрим несколько схем, начиная с простых, где один блок питания и лента, а также схемы с несколькими блоками, управлением и усилителями.

При выборе схемы и компонентов цепи нужно учесть 4 основных вопроса:

  1. Вид ленты – одноцветная или многоцветная (RGB).
  2. Какое напряжение питания:
    Низковольтные – светодиодные ленты, которые работают от 5, 12, 24 или 36 Вольт и для их подключения нужен блок питания.
    Высоковольтные или ленты на 220В - это те изделия, которые работают напрямую от сети с напряжением 220В.
  3. Необходимость управления (регулировка яркости, световые эффекты).
  4. Количество блоков питания и расположение ленты.

Итак, давайте разберемся, как всё-таки подключить светодиодную ленту!

1. Какая схема подключения ленты правильная?

Так как светодиодные ленты можно разделить на две группы — низковольтные (5, 12, 24 Вольт) и сетевые (220 Вольт), то и схемы подключения делятся на две группы. В случае подключения низковольтных лент используют блоки питания с соответствующим выходным напряжением и током. А для подключения 220В лент нужен только небольшой адаптер с диодным мостом внутри.

Для регулировки яркости низковольтных лент, кроме блоков питания, необходимы диммеры (регуляторы яркости) или RGB-контроллеры и усилители для управления цветами свечения у многоцветных моделей. Для лент на 220 Вольт так же существуют свои контроллеры, но их уровень гораздо ниже чем у слаботочных лент. Например, RGB контроллер для диодной ленты 220V имеет только основные функции и пару программ мерцания, а управление яркостью чаще всего не требуется.

Блок питания — это прибор, который преобразует 220В в 12В (или другое пониженное напряжение) постоянного тока. В зависимости от задачи и модели ленты, в цепи используется один или несколько блоков питания. Если в схеме более одного блока и присутствует любое управление, тогда потребуется усилитель.

Становится понятно, что универсального способа подключения ленты нет и под определенный вид задачи необходимо использовать оптимальную схему. Ниже мы рассмотрим все основные схемы подключения, а также каждый элемент цепи по отдельности.

2. Схемы подключения низковольтной одноцветной ленты на 12/24 Вольта

2.1. Один блок питания и 5 метров ленты/1 катушка (без управления)

Самый простой вариант - подключаем одну катушку ленты (5 метров) к блоку питания соответствующей мощности без возможности управления.

Простая схема подключения 5м ленты

При подключении нескольких отрезков ленты, есть два варианта — «последовательное» и параллельное подключение. «Последовательное подключение ленты» подразумевает стыкование лент и запитывание каждого отрезка от предыдущего.

Последовательное подключение до 5 метров ленты

Обратите внимание! Ленты продаются в бухтах по 5 метров не просто так. Токопроводящие дорожки ленты рассчитаны именно на ток 5-метрового отрезка. Поэтому каждые 5 метров ленты подключают к блоку питания напрямую. Если к концу бухты (5м) подключить еще 5 метров, то нагрузка увеличится, дорожки перегорят и вся лента выйдет из строя.

2.2. Один блок питания и более 5 метров (без управления)

В случае, если у нас один блок и от него запитывается несколько катушек ленты, то провода от каждой катушки необходимо подключить к блоку питания. Главное правило, это параллельное подключение! Ленты нельзя соединять между собой, если общая длина будут превышать 5 метров.

Параллельное подключение нескольких отрезков ленты к одному блоку

2.3. Несколько блоков питания и более 5 метров ленты (без управления)

При подключении подсветки большой протяженности рациональнее использовать несколько блоков питания. Здесь есть два варианта – либо все блоки питания установлены в одном месте, например, в электрощите, а к ним проложены и подключены провода от лент, либо блоки питания устанавливаются непосредственно возле каждого 5 метрового отрезка, а к ним уже прокладываются кабели 220В.

Параллельное подключение нескольких отрезков по 5 метров к нескольким блокам

2.4. Один блок питания и 5 метров ленты/1 катушка (с управлением диммером)

Если необходима регулировка яркости – используются диммеры. Они подключаются в разрыв между источником питания и лентой, к клеммам с пометкой «input» – 12/24В от БП, а к «output» - светодиодная лента.

Схема подключения 5м ленты и диммера для управления яркостью

2.5. Несколько блоков и более 5 метров (с управлением диммером)

Если вам не удалось найти диммер достаточной мощности или в Вашей схеме несколько блоков питания, можно использовать несколько диммеров, но в этом случае вы будете регулировать яркость каждого участка подсветки отдельным пультом - данная схема рассматривалась выше. Если Вас это не устраивает, и вы хотите управлять освещением с одного пульта – используйте усилители. Так же есть вариант с многозональным управлением, ниже рассмотрим все варианты.

Ниже представлена самая популярная схема подключения одноцветной ленты, если в цепи есть управление и более 1-го блока. Подразумевается, что все оборудование (блоки, усилители и контроллер) установлено в одном месте и от него идет разводка проводов до ленты.

Несколько блоков питания, схема с усилителями и диммером

В данном случаем есть возможность управлять отдельными зонами вместе и раздельно.

Многозональное управление одноцветной лентой

3. Схемы подключения низковольтной RGB ленты на 12/24 Вольта

Правила подключения многоцветной светодиодной ленты не особо отличается от одноцветной. Однако между блоком питания и RGB-лентой всегда устанавливают контроллер, без него мы не сможем управлять цветами и программами освещения.

3.1. Один блок питания и 5 метров ленты/1 катушка (с RGB контроллером)

Схема подключения 5 метров RGB ленты с контроллером

3.2. Несколько блоков и более 5 метров ленты (с RGB контроллером)

Также, как и в предыдущем случае мощности контроллера может не хватить, если нужно управлять длинным отрезком мощной и яркой ленты. Поэтому нужно подключать ленту через усилители, как показано на схеме ниже.

Ниже представлена самая популярная схема подключения многоцветной RGB ленты, если в цепи есть контроллер и более 1-го блока. Подразумевается, что все оборудование (блоки, усилители и контроллер) установлено в одном месте и от них идет разводка проводов до ленты.

Несколько блоков питания, схема с усилителями и контроллером

У RGB лент, как и у одноцветных моделей существует многозональное управление.

Схема многозонального управления RGB лентой

Во всех случаях сигнал с задающего контроллера на усилитель можно брать как напрямую от контроллера, так и с конца светодиодной ленты или от предыдущего усилителя.

4. Схема подключения ленты на 220 Вольт

Лента на 220 Вольт поставляется катушками по 50-100 метров и для подключения всей катушки необходим только адаптер, внутри которого расположен диодный мост. Для соединения адаптера с лентой используют игольчатые коннекторы, или как их еще называют – пины.

Коннекторы для ленты 220В

Если необходимо отрезать кусок ленты — делать это можно только по специальным линиям, кратность резки обычно составляет 1 метр. Для соединения отрезков ленты есть игольчатые коннекторы разных конструкций. На конец ленты надевают заглушки. Комплектующие для монтажа светодиодных лент 220В приведена на иллюстрации ниже.

Комплектующие для монтажа светодиодных лент 220В

Обычно одноцветные ленты на 220В подключают без диммеров и контроллеров. Но контроллеры используют для подключения RGB-лент на 220В, схема подключения не отличается от маломощных лент.

Обращаем ваше внимание на то, что светодиодную ленту на 220В не используют для освещения и подсветки жилых помещений, она предназначена для декоративной подсветки рекламных или архитектурных сооружений и других задач. Это связано с тем, что она мерцает с частотой в 100 Гц, а это пагубно влияет на самочувствие тех, кто постоянно находится под таким освещением.

5. Элементы схемы (блоки, управление, усилители) и разъемы подключения

Чтобы правильно собрать схему питания светодиодной подсветки необходимо внимательно изучить оборудование. Приведенные выше схемы показывают общие принципы подключения. Далее мы более подробно рассмотрим, к каким конкретно разъёмам или клеммам подключать провода от лент.

5.1. Блоки питания – разъемы и общие сведения

Блоки питания бывают разной мощности — от долей до нескольких сотен Ватт. Однако, в связи с нагревом силовых элементов схем в мощных блоках питания (от 250 Ватт) устанавливают кулеры, подобные тем, что устанавливают в компьютерах. Это небольшие вентиляторы, которые создают поток воздуха и принудительно охлаждают элементы. Такой вид охлаждения называются «активным», если кулера нет – то охлаждение «пассивное».

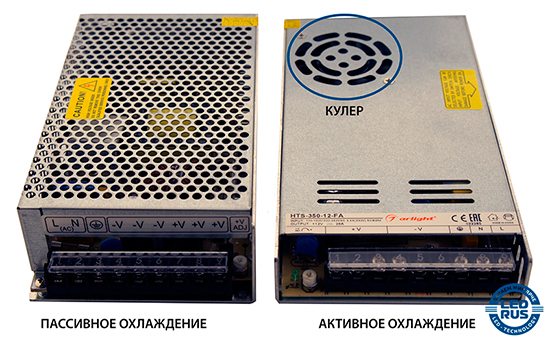

Блоки питания с активным и пассивным охлаждением

Кулер создаёт поток воздуха, а его крыльчатка вращается — это приводит к возникновению шума во время работы. При использовании такого устройства в запылённых местах износ механической части происходит еще быстрее чем при «непыльных» условиях. По этой же причине невозможно сделать герметичный блок питания с активным охлаждением. Из-за шума использовать их дома невозможно — чем больше износилась механическая часть вентилятора, тем громче он шумит. Чтоб избежать данной проблемы, необходимо мощные блоки с кулером менять на несколько бесшумных и распределять ленту между ними.

На блоке питания расположены две основных группы разъёмов:

  • INPUT или вход служит для подключения к сети 220В. Сюда подключают фазу и ноль.
  • OUTPUT или выход служит для подключения к БП контроллеров или светодиодной ленты напрямую. Отсюда выходит напряжение 12, 24 Вольта и др.

Так как блоки питания бывают незащищенными (открытыми) или герметичными, то способ подключения к ним отличается. В открытых блоках питания обычно стоят клеммные колодки с винтом под крестовую отвертку. Маркировка выводов указывается на торце блока со стороны клемм.

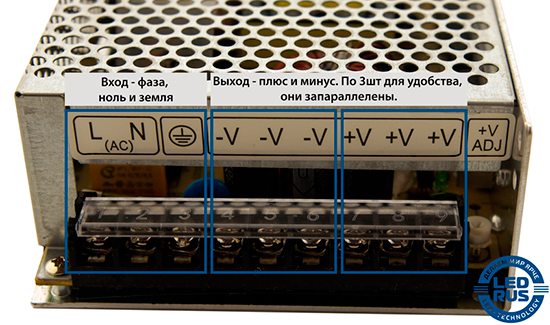

Клеммы блока питания

В большинстве блоков питания вы увидите не 2 выходных клеммы «+» и «—», а 4 или 6. Не удивляйтесь — они запаралеллены, это нужно для удобства подключения нескольких отрезков ленты, чтобы не запитывать все провода в один клеммник.

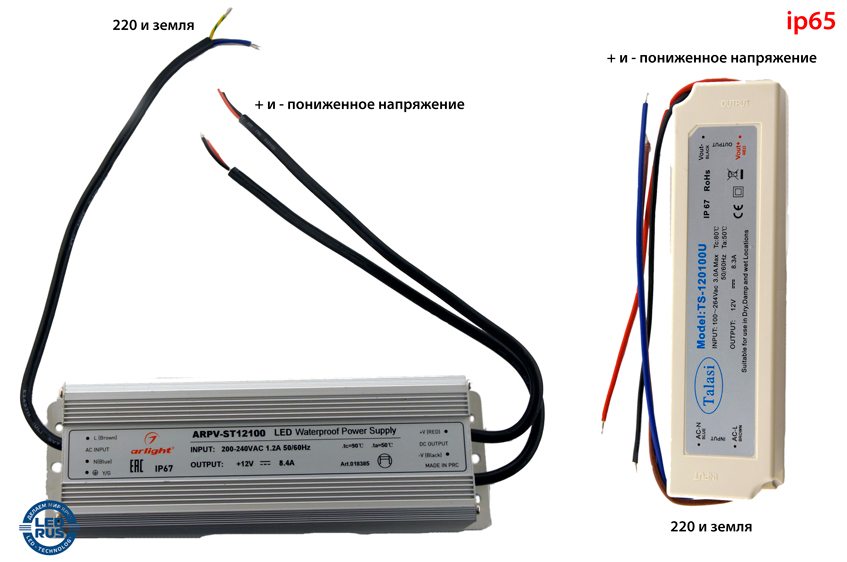

У герметичных блоков питания обычно нет клемм, вместо них из корпуса выходят либо провода для подключения, либо светодиодная лента подключается через разъёмное соединение (штекер и гнездо) подобное тем, что используется в адаптерах для зарядки ноутбуков.

Провода герметичных блоков

5.2. Провода светодиодных лент

При покупке светодиодной ленты в бухте к ней уже припаяны провода. У одноцветных моделей всего два провода – плюс и минус. Они подключаются к соответствующим клеммам блока питания, диммера или усилителя, в зависимости от схемы.

У многоцветных (RGB) лент 4 провода — 3 минуса от каждого из каналов и общий плюс. Вы можете подключить плюс к плюсу блока питания и один из минусов, но тогда лента будет работать в одноцветном режиме — какой минус подключите, такой цвет и будет. 4 провода нужно для подключения к RGB-контроллеру или усилителю.

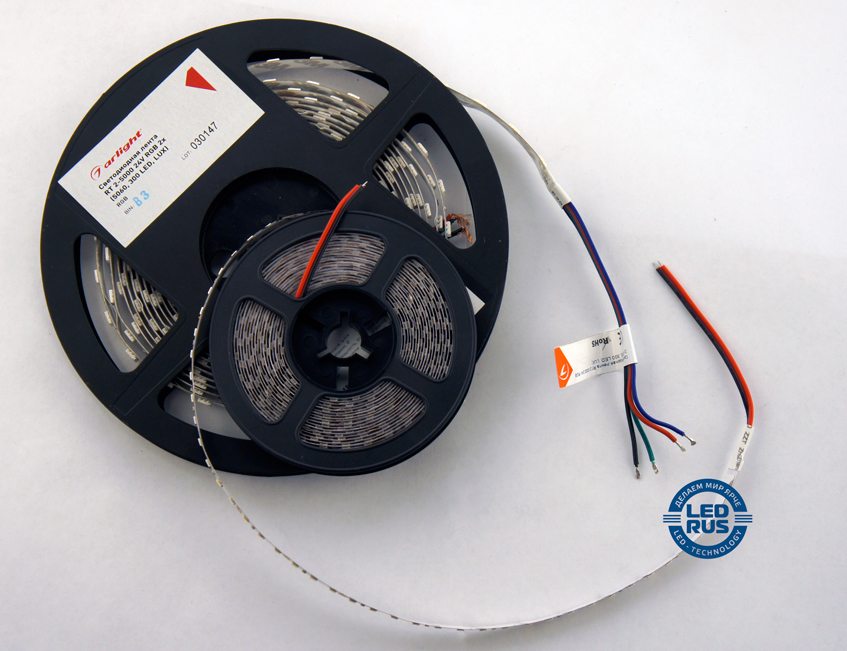

Провода у одноцветной и многоцветной RGB ленты

5.3. Маркировка контактов

Как было показано на схемах выше, контроллеры, диммеры и усилители подключаются в разрыв между блоком питания и лентой, к контроллеру кроме самой ленты подключаются и два провода от источника питания (+ и — 12/24 Вольта).

Важно не перепутать цвета при подключении, плюсовой провод RGB-ленты выполняется в изоляции черного цвета, а цвета изоляции каждого из минусов соответствуют цвету этих каналов – красный, зелёный и синий. Если перепутать цвета — то цвет, которым будет светится лента не будет соответствовать тому цвету, который вы установили с пульта контроллера.

5.4. Соответствие цвета проводов каналам

Если вы купили отрезок ленты без проводов или отрезали её самостоятельно – то подключение осуществляется к контактным площадкам, так называемым «пятакам», с помощью коннекторов или пайкой. Маркировка как у одноцветных, так и у RGB-лент, всегда приводится рядом с этими контактами.

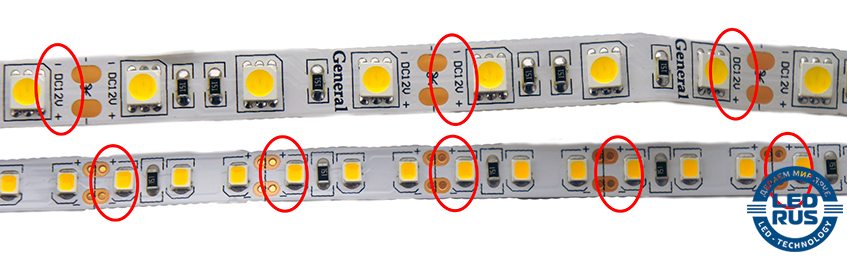

Маркировка контактов на светодиодной ленте

5.5. Диммеры и RGB-контроллеры

Как и в случае с блоками питания у диммеров и контроллеров есть две группы клемм или проводов:

  • INPUT – для подключения двух питающих проводов (12, 24 Вольта и другого номинального напряжения);
  • OUTPUT — 2 у диммеров или 4 клеммы у контроллеров RGB для подключения к ленте.

У диммеров в блоке OUTPUT 2 провода – плюс и минус, их подключают к клеммам ленты, а у RGB-контроллеров — 4 провода, соответственно, как и на самой ленте: общий плюс и минусовые от красного, зеленого и синего каналов.

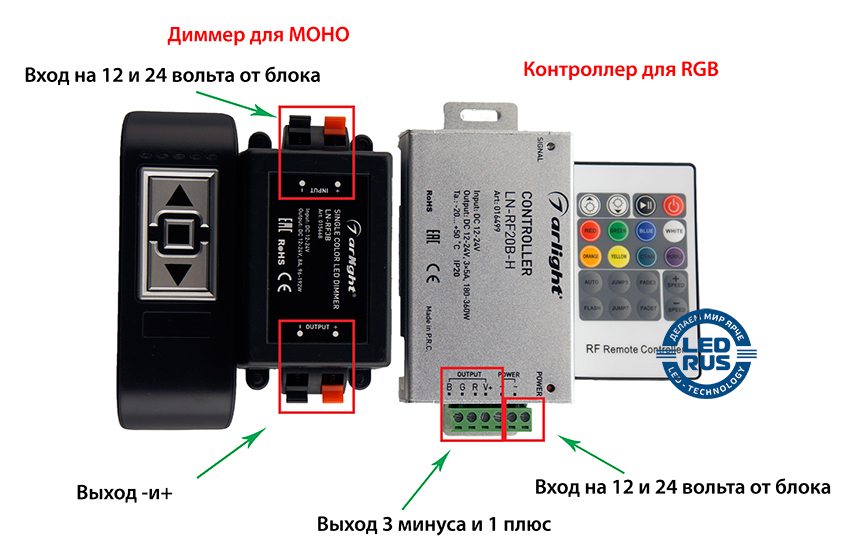

Назначение выводов у диммера и RGB-контроллера

5.6. RGB-усилители

У RGB-усилителей три группы разъёмов или клемм:

  • Input power или вход питания. Сюда подключают 2 провода + и – от блока питания.
  • Input signal или вход задающего сигнала. К этим клеммам подключают сигнал от контроллера. Как показано на схеме ниже — этот сигнал можно взять с конца отрезка подключенной ранее ленты, так как вход усилителя потребляет ничтожные значения тока, которые никак не повлияют на работы предыдущих элементов в цепи. Этот сигнал нужен для формирования нужного цвета, чтобы усилитель «понял», какие каналы у подключенной к нему ленты должны быть включены и с какой яркостью.
  • OUTPUT. К этой группе подключают ленту или несколько её отрезков 4-мя проводами, как и в случае с RGB-контроллером. У одноканальных усилителей 2 таких провода.

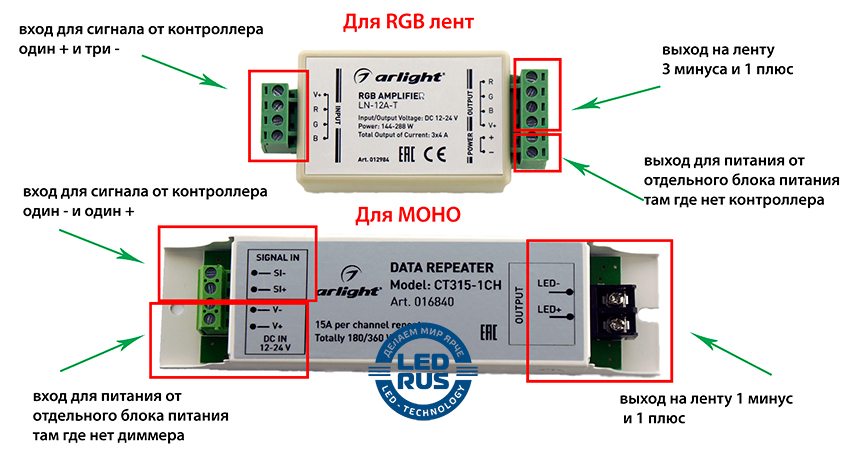

Назначение контактов усилителей

6. Что лучше: коннекторы или пайка?

Предметом спора между начинающими электриками является вопрос «Стоит ли паять светодиодную ленту или лучше использовать коннекторы?». Дело в том, что у каждого из способов есть свои сильные и слабые стороны.

Преимуществом пайки является надежный контакт и возможность работы в условиях повышенной влажности и температуры, например, при использовании лент в сауне. Это предпочтительный метод подключения в большинстве случаев. Однако, если у Вас нет опыта в пайке, то хорошо припаять провода к ленте будет сложно.

Если использовать коннекторы – вам просто нужно надвинуть подпружиненные контакты на контактные площадки ленты и закрыть защелку. Однако, такая простота соединения имеет свои недостатки:

  • Пружинные контакты коннектора могут ослабнуть, в результате чего один из цветов или вся подсветка не будут работать.
  • Соединение не герметично, поэтому может окисляться. В результате опять-таки пропадёт контакт.

Коннекторы можно использовать в сухих помещения и бывают случаи, когда без них никак не обойтись. Например, при монтаже подсветки, состоящей из множества небольших отрезков или при работе в неудобных местах.

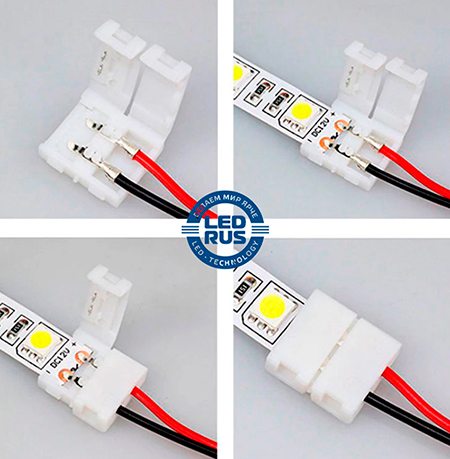

Установка коннектора на ленту

В зависимости от применения, вы можете купить коннекторы разных типов:

  • Для подключения питания - «торцевые»;
  • Для соединения двух отрезков лент с поворотом (поворотные);
  • Для стыкования двух лент.

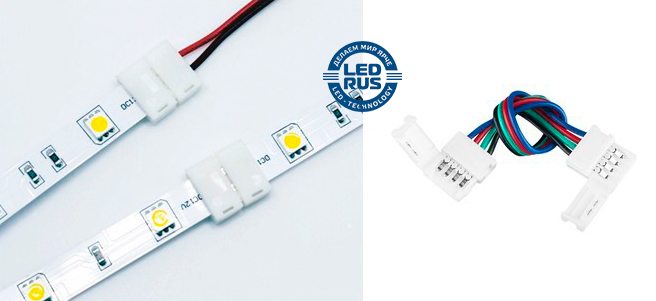

Виды коннекторов для ленты

6.1. Как паять ленту?

Чтобы припаять провода к светодиодной ленте, нужно:

  1. Зачистить слой силикона (он есть только у защищенных лент — IP65, например).
  2. Затем подготовить контактные площадки к пайке – зачистить их ластиком или деревянной частью спички до металлического блеска.
  3. Нанести флюс. Канифолью паять провода к светодиодной ленте сложно, поэтому можно использовать жидкий флюс ЛТИ-120, а также гелевый или пастообразный (например, F-2000).
  4. Залудить пятаки, для этого возьмите на кончик паяльника немного припоя и прикоснитесь к контактам — они должны покрыться ровным блестящим слоем. Кстати в качестве припоя используйте ПОС-61 или подобный.
  5. И припаять провода, кстати жилы проводников предварительно также лудятся.
  6. На провода предварительно надевают термоусадочную трубку и закрывают место соединений после пайки. Также можно нанести герметик на место пайки.

При неумелой пайке или пайке на весу (если лента уже смонтирована на вертикальной поверхности) вы можете замкнуть соседние контакты, особенно если паяете RGB-ленту. Поэтому после пайки проверяйте визуально и с помощью прозвонки линии на предмет коротких замыканий.

Важно! При пайке не держите долго паяльник на контактах – можно перегреть ленту, и она выйдет из строя.

Тем не менее результат и надежность такого соединения стоят того, чтобы научиться это делать.

7. Что важно знать перед подключением светодиодной ленты?

  • Ленты продаются бухтами по 5 метров и, как правило, на каждом из концов уже припаяно по 15 сантиметров проводов для подключения.
  • При соединении светодиодной ленты «последовательно», то есть к концу предыдущего следующий отрезок, общая длина всех отрезков не должна быть больше 5 метров. Такой способ соединения применяется в основном, когда нужно соединить много маленьких отрезков.
  • Во всех остальных случаях ленту монтируют с минимальным количеством соединений, то есть целыми 5-метровыми бухтами, а каждые следующие 5 метров подключаются напрямую к блоку питания (параллельно прокладываются низковольтные провода).
  • Для низковольтных лент (5, 12, 24, 36 Вольт) нужен блок питания, а для светодиодных лент 220В не нужен.
  • Подключение следует выполнять с помощью пайки. Коннекторы не прослужат долго, особенно если лента используется во влажных местах или на улице.
  • Резать изделие нужно только по линиям разреза. Обычно они проходят через контактные площадки и промаркированы.
  • Мощность блока питания должна быть больше на 20-30%, чем мощность нагрузки, которая будет к нему подключать. В противном случае блок питания выйдет из строя. ВАЖНО! Выходное напряжение блока питания (output) и лент должны совпадать.
  • При использовании контроллеров и диммеров учтите, что большинство моделей работают как с напряжением 12В, так и с 24В. При этом основной характеристикой контроллера является сила тока. Это значит, что при использовании 24В ленты к одному и тому же контроллеру можно подключить отрезок в 2 раза большей мощности, чем при использовании продукции с питанием от 12В. В этом случае монтаж и подключение 24-Вольтовых изделий обойдется дешевле.
  • При сборке схемы обращайте внимание на маркировку всех разъёмов и клемм, обычно они помечаются как INPUT (вход), OUTPUT (выход), 12V (или другая величина, клеммы для подключения светодиодной ленты), 220V – клеммы для подключения к питающей сети.
  • Для долговечной работы блоки питания, диммеры и контроллеры всегда выбирают с запасом по току (мощности).

8. Часто задаваемые вопросы

Вместо заключения, мы ответим на часто задаваемые вопросы об использовании и подключении светодиодных лент. Давайте приступим к их разбору!

8.1. Провод какого сечения использовать для подключения?

Чтобы посчитать сечение провода для подключения светодиодной ленты необходимо посчитать её ток или мощность. Эти данные указываются на её упаковке, обычно в виде удельной мощности на 1 метр (Ампер на метр или Ватт на метр). Если вы купили светодиодную ленту, а указана лишь мощность, например, 14,4 Вт/м, то просто разделите Ватты на напряжение питания, допустим это 12 Вольт.

14,4Вт/12В=1,2А

Затем посчитайте метраж подсветки, подключенной на одну линию, и вы узнаете общий потребляемый ток. По следующей таблице выберите сечение токопроводящих жил по току.

Допустимый ток для медных проводов

Для подключения одноцветной ленты в большинстве случаев подходит провод 2х0,75 мм?, а для RGB-ленты — 4х0,75 мм?. Меньшее сечение использовать неудобно и механическая прочность тонких проводников всегда ниже (при малейшем нагрузке или повреждении порвутся). При большой мощности подсветки (более 15 метров ленты) или большого расстояния от блока питания до подсветки используют провода с жилами сечением и в 1,5 мм?.

Марки проводов можно использовать типа ШВВП или ПВС. ПУГНП использовать запрещено из-за его несоответствия современным стандартам толщины изоляции, а популярные кабели типа ВВГнг-LS неудобно монтировать и паять, т.к. у него монолитные жесткие жилы.

8.2. Что такое последовательное и параллельное подключение лент?

В классическом понимании последовательным подключением называют соединение нагрузок одним выводов друг к другу, или соединение источников питания по схеме «плюс одного к минусу другого». В контексте же подключения светодиодной ленты – последовательным называют подключение следующего отрезка ленты к концу предыдущего.

Общая длина всех отрезков не должна превышать 5 метров, так как токопроводящие дорожки ленты не рассчитаны на большую нагрузку. Это значит, что вы можете подключить «последовательно» 5 кусков по 1 метру ленты, 10 по 0.5 метра и так далее, но не более 5 метров в сумме.

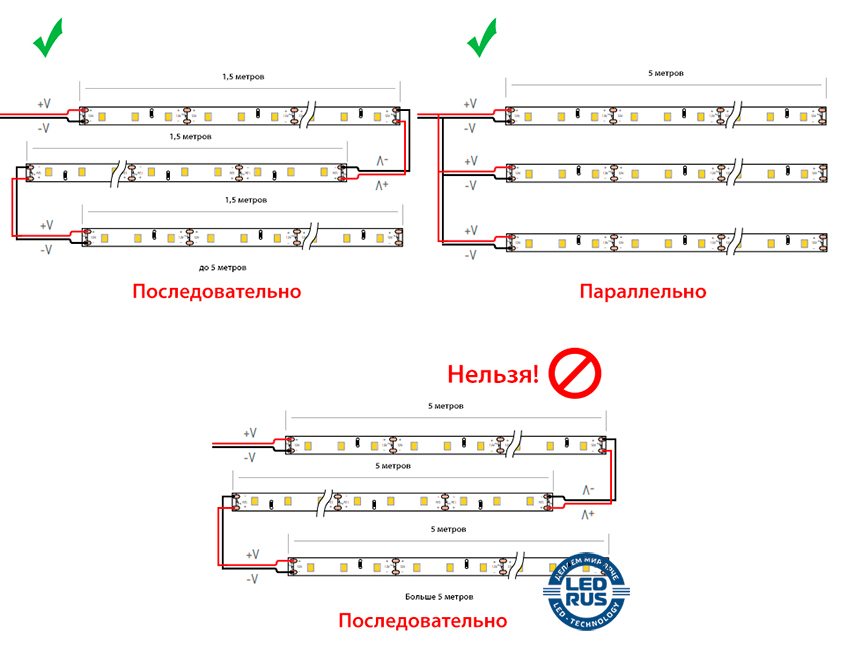

Последовательное и параллельное подключение лент

8.3. Как подключить светодиодную ленту без блока питания?

Без блока питания работает только лента на 220 Вольт, но из-за перечисленных выше недостатков подходит только для ограниченного спектра задач.

Низковольтную ленту без блоков питания можно подключить от батареек или аккумулятора, например, для подсветки в автомобиле или на мотоцикле. Кстати именно поэтому 12В светодиодная лента распространена больше чем варианты с напряжением питания 24В, хотя контроллеры и диммеры поддерживают 24В и в этом случае вы можете подключить подсветку в 2 раза большей мощности.

8.4. Лента подключается с одной или с двух сторон?

Еще один спорный момент: в скольких точках подавать питание на светодиодную ленту? С одной или с двух сторон? Ограничений никаких нет – можно подключать питание с двух сторон. Тем более у дешевых лент может быть занижено сечение токопроводящих дорожек, из-за этого к концу ленты будут просадки напряжения и светодиоды будут светить слабее. В этом случае запитка ленты с двух сторон компенсирует просадку.

Питание ленты с одной или с двух сторон

Но у лент «премиум» или «люкс» классов можно смело подавать питание только с одной стороны.

8.5. Как просто удлинить провода от ленты без пайки?

Самый простой способ удлинения проводов – это использовать клеммы типа WAGO. Они бывают одноразовыми и многоразовыми с рычажным зажимом. Всё что нужно – это зачистить провод и вставить его в разъём клеммника, после чего зажать зажим. Но обращайте внимание на минимальное сечение проводов, которые можно подключать к конкретному клеммнику, а также насколько хорошо он зажат после подключения.

Не скручивайте провода — они не обеспечат надежного контакта.

Клеммы Wago
